8S 40000mAh 솔리드 스테이트 UAV 배터리

HSS Energy 8S 40Ah 솔리드 스테이트 플랫폼은 정의된 29.6V 전기 창과 소형 8S 팩보다 더 큰 설치 에너지 등급이 필요한 UAV 프로젝트를 위해 고안되었습니다. 제공된 사양에서는 충전 한도를 34.0V, 방전 차단을 20.0V, 연속 방전을 80.0A, 최대 방전을 280A로 설정합니다. 이는 시스템 검토를 위한 팩 수준 사양 입력입니다. 항공기 출력은 여전히 ​​추진 부하, 전류 경로, 열 조건 및 승인된 인터페이스에 따라 달라집니다.

기술 사양

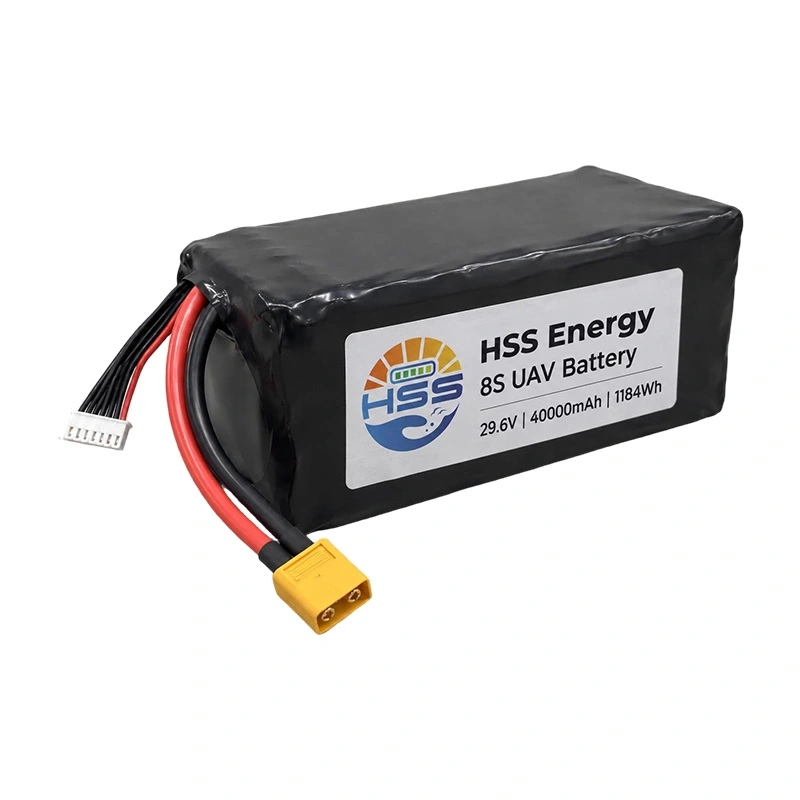

제품 시각화 - 검정색 열수축 참조 구성

에너지 및 제품 역할

8S 40Ah 위치는 29.6V 플랫폼과 계산된 1184Wh 공칭 에너지 입력이 필요한 항공기 프로그램을 위해 고안되었습니다. 더 큰 완성 질량과 93 x 90 x 205mm 크기의 봉투는 탑재량, 무게 중심, 유지 및 제거 경로와 함께 평가되어야 합니다. 400Wh/kg 값은 개별 셀에 속합니다. 1184Wh와 약 3.2kg을 사용하면 약 370Wh/kg의 전체 팩 기준이 계산됩니다. 이는 제공된 셀 값을 대체하는 것이 아니라 팩 계산입니다.

29.6V 40000mAh 솔리드 스테이트 UAV 배터리는 제공된 전기 창, 완성된 질량 및 항공기 베이 핏을 용량만으로 평가하기보다는 하나의 구성으로 평가합니다.

따라서 8S 40000mAh 드론 배터리는 용량만 기준으로 비교하기보다는 전압 수용, 사용 가능한 에너지, 질량, 전류 경로 및 베이 핏을 기준으로 비교해야 합니다. 제품 페이지에서는 공칭 에너지를 비행 시간으로 변환하지 않습니다. 항공기 출력, 탑재량, 예비 정책, 추진 효율성 및 날씨는 프로젝트 입력으로 남아 있습니다.

전압, 전하 및 전류 경계

29.6V 40Ah 드론 배터리에는 지정된 34.0V 충전 차단 및 20.0V 방전 차단이 있습니다. 이 전체 전압 범위에 대해 항공기 전력 분배, 컨트롤러, 항공 전자 장치 및 충전기 프로필을 확인합니다. 최대 충전 전류는 0.5C에서 20.0A입니다. 연속 방전은 2C에서 80.0A이고, 7C에서 280A는 최대 방전 사양입니다. 어느 수치만으로는 허용 가능한 전체 항공기 전류를 정의할 수 없습니다.

케이블 게이지, 커넥터 접촉 저항, 굽힘 반경, 온도 상승, 냉각 및 듀티 사이클은 모두 설치된 전류 경로에 영향을 미칩니다. 피크 기간은 사양에 제공되지 않으며 여기에 추가되지 않습니다. 승인된 구성에는 비행 또는 지상 테스트 전에 적용 가능한 최대 전류 조건이 명시되어야 합니다.

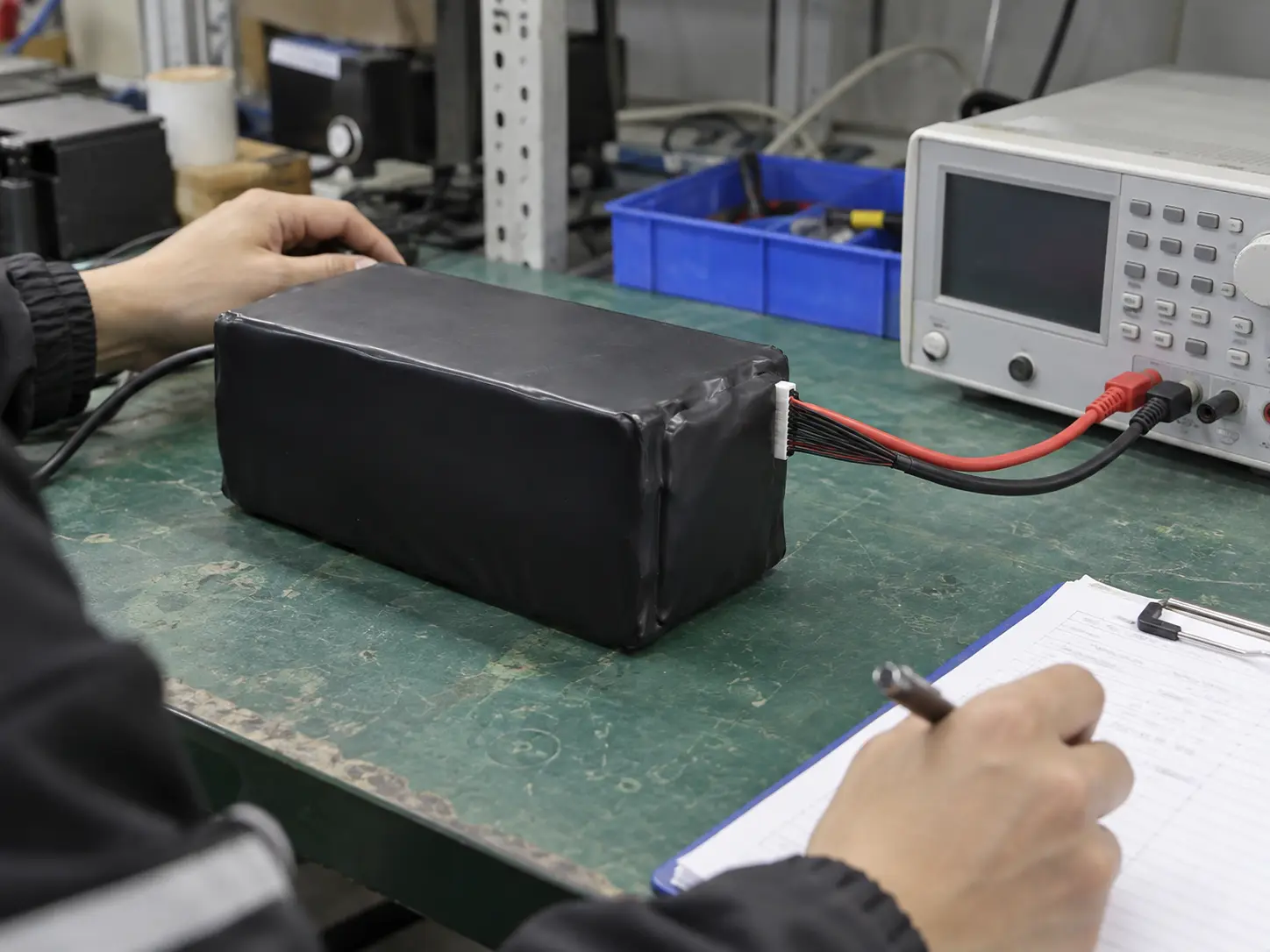

프로세스 일러스트레이션 - 연결된 전기 검사

셀 기반 및 고체 팩 구성

40Ah 고체 드론 배터리는 제공된 9987191-40000mAh 고체 셀 지정을 사용합니다. 여기서 고체 용어는 제품 소스를 따릅니다. 그 자체로는 보편적인 안전 인증이나 완제품 테스트 결과를 확립하지 않습니다. 들어오는 셀 점검, 단열재, 탭 결합, 하네스 라우팅 및 스트레인 릴리프는 승인된 조립 기록에 따라 관리되어야 합니다.

400Wh/kg 40Ah UAV 배터리 문구는 400Wh/kg 개별 셀 에너지 밀도 사양을 지원하는 셀로 제작된 팩을 의미합니다. 구매자는 대용량 UAV 플랫폼을 검토할 때 셀 에너지 밀도, 전체 팩 질량 및 항공기 장착 에너지를 별도의 비교 필드로 유지해야 합니다.

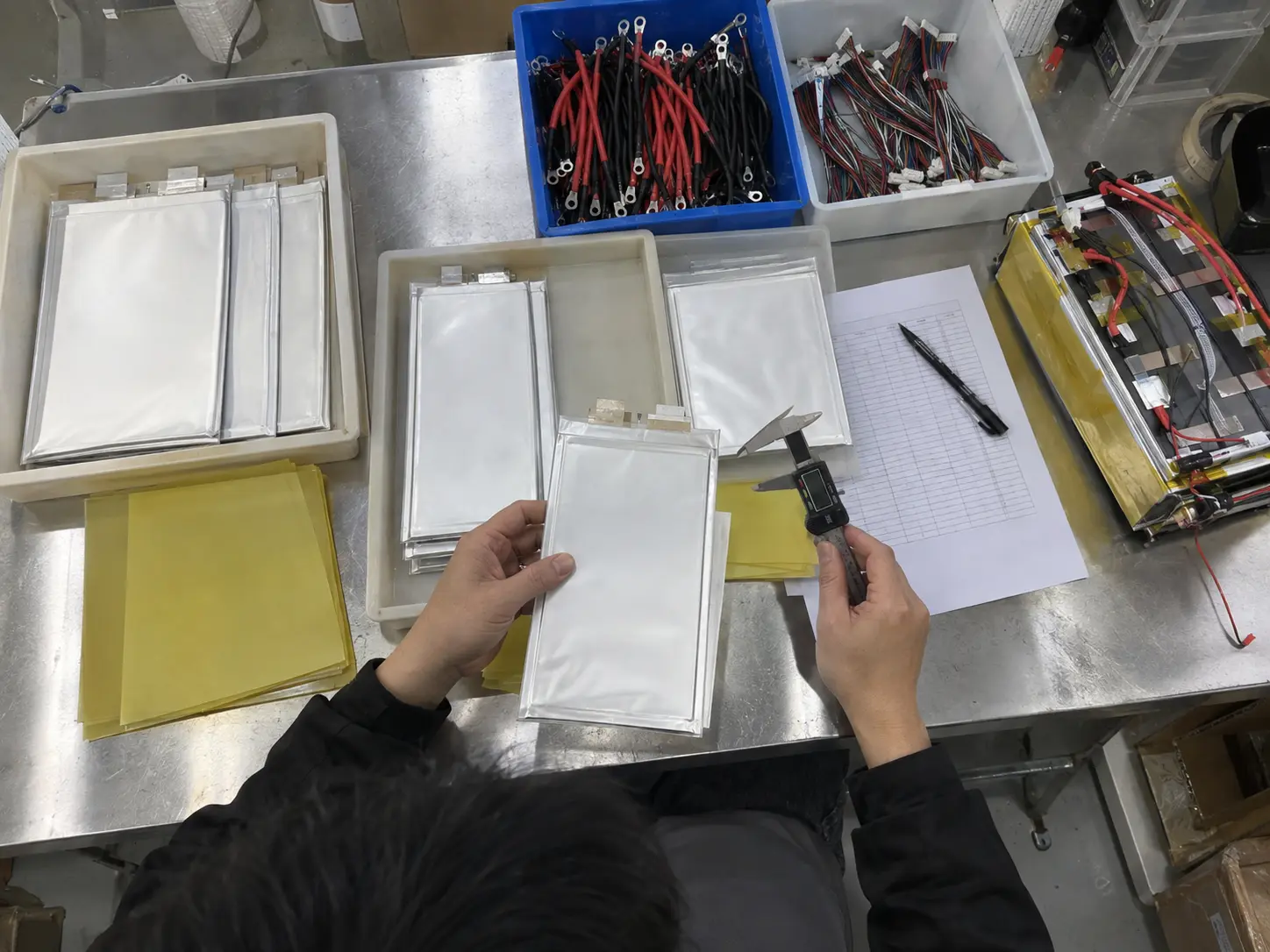

공정 예시 - 입고 셀 검사 및 조립 준비

기계적 적합성 및 옵션 인터페이스

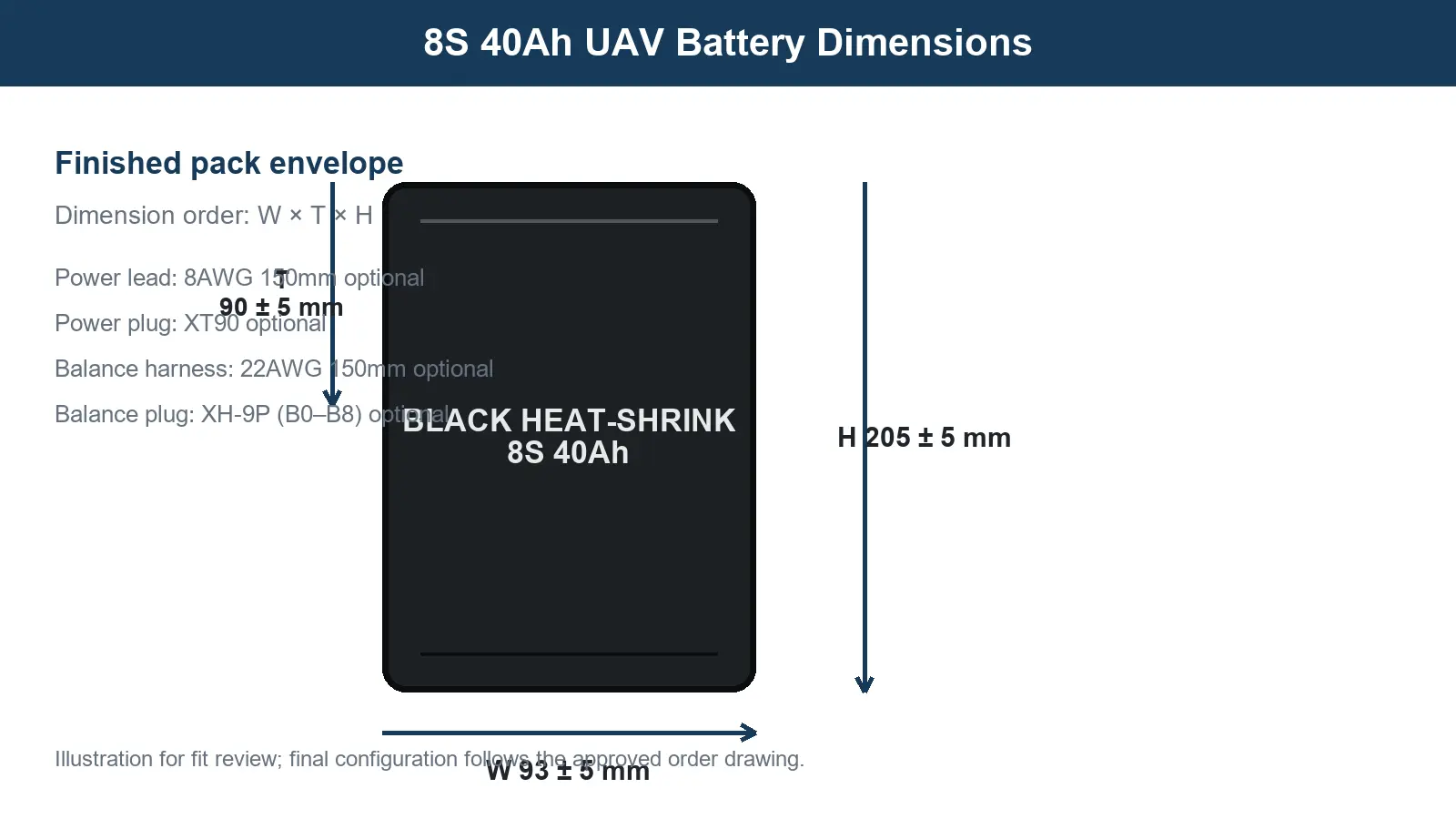

치수 그림 - 완성된 팩 봉투 및 옵션 인터페이스 참조

40Ah UAV 배터리 팩을 사용하려면 본체 주위에 여유 공간, 케이블 출구 및 커넥터 접근이 필요합니다. 승인된 도면에서 극성, 결합 커넥터, 하니스 핀아웃, 고정, 냉각 및 서비스 접근을 확인하십시오. 배터리 베이는 완성된 팩 본체를 직접 지지해야 합니다. 케이블 및 밸런스 리드를 리프팅 또는 구속 부재로 사용해서는 안 됩니다.

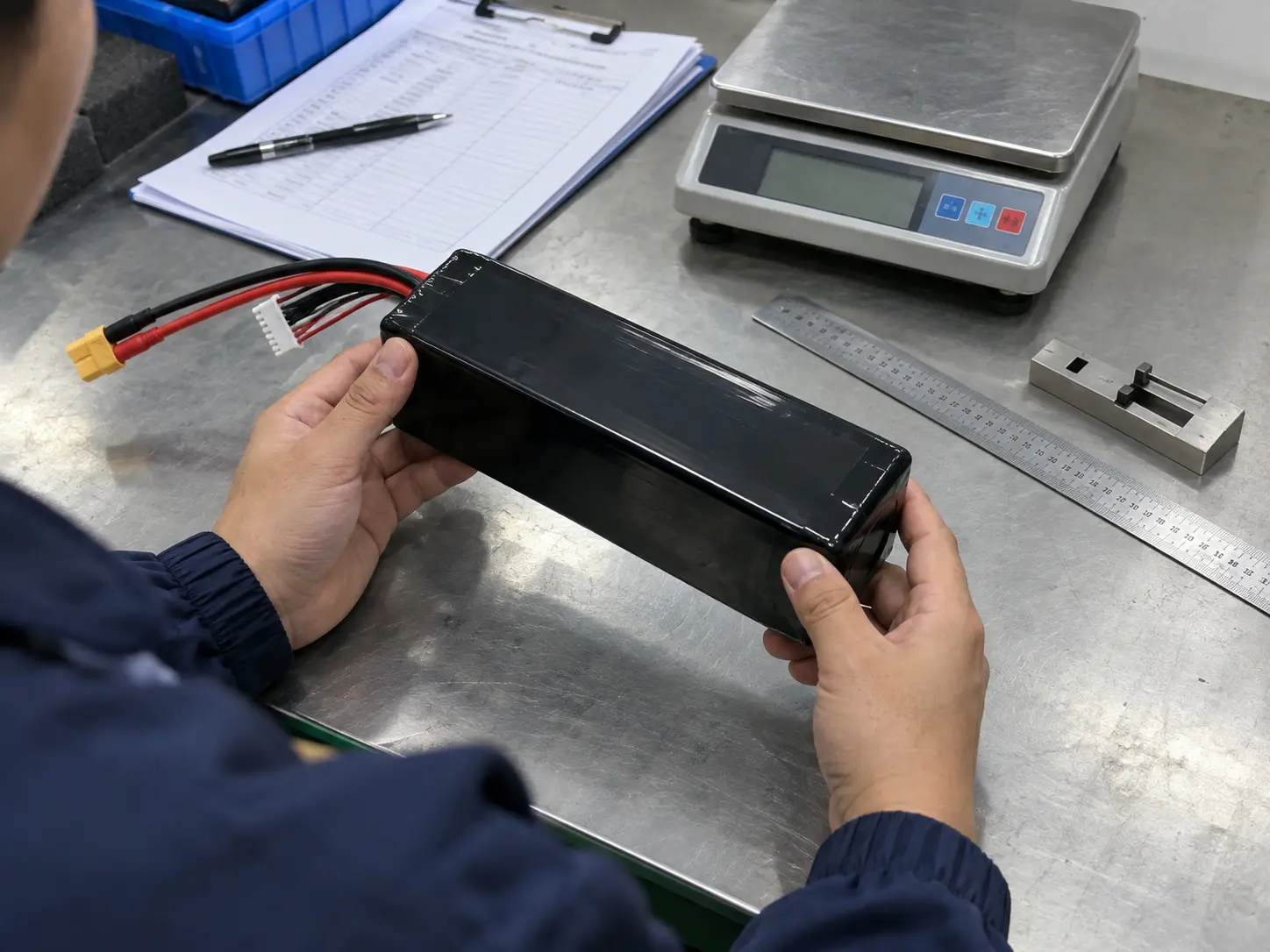

프로세스 일러스트레이션 - 완성된 팩 치수 및 인터페이스 검사

적용 적합성

제안된 8S 솔리드 스테이트 팩은 지정된 29.6V 전기 창을 수용하고 약 3.2kg에 필요한 설치 하드웨어를 수용할 수 있는 매핑, 검사, 측량 및 기타 멀티로터 플랫폼에 대해 평가할 수 있습니다. 최종 적합성은 항공기 부하, 평균 전류, 최대 전류, 페이로드, 예비 요구 사항, 배터리 위치, 무게 중심, 냉각 및 충전기 호환성에 따라 달라집니다. 이 페이지는 보편적인 항공기 호환성 주장이 아닌 평가 기반입니다.

29.6V 8S 40000mAh 솔리드 스테이트 UAV 배터리의 경우 구매자 검토에서는 승인된 구성이 출시되기 전에 전기, 기계, 열 및 패키징 입력을 함께 유지해야 합니다.

조달 심사를 위해 항공기 모델 또는 시스템 전압 범위, 측정된 평균 및 피크 전류, 임무 프로필, 최대 배터리 질량, 베이 크기, 장착 방향, 커넥터, 충전기 및 샘플 수량을 보내십시오. 그런 다음 HSS Energy는 이 정확한 8S 플랫폼 또는 다른 전압 및 용량 위치가 항공기에 더 잘 맞는지 검토할 수 있습니다.

이 페이지에서는 프로세스 그림을 사용하여 검사, 전기 연결, 노화, 최종 점검, 보관 및 포장 결정을 표현하는 방법을 설명합니다. 이는 공장 기록, 테스트 보고서 또는 특정 배치 결과의 증거가 아닌 시각적 작업 흐름 참조입니다.

에이징 및 사이클 테스트 연결

노화 평가는 주 전원 리드와 밸런스 하니스를 동일한 승인 채널 또는 일치하는 테스트 시스템에 연결해야 합니다. 각 팩에는 명확한 채널 식별, 케이블 지원, 온도 관찰 및 정의된 충전-방전 절차가 필요합니다. 전기 연결 없이 선반 위에 놓인 팩은 노화 테스트가 아닌 보관용입니다. 제공된 500사이클 값은 제품 참조입니다. 테스트 방법, 방전 깊이, 온도 및 승인 종료점은 승인된 구성에 대해 정의되어야 합니다.

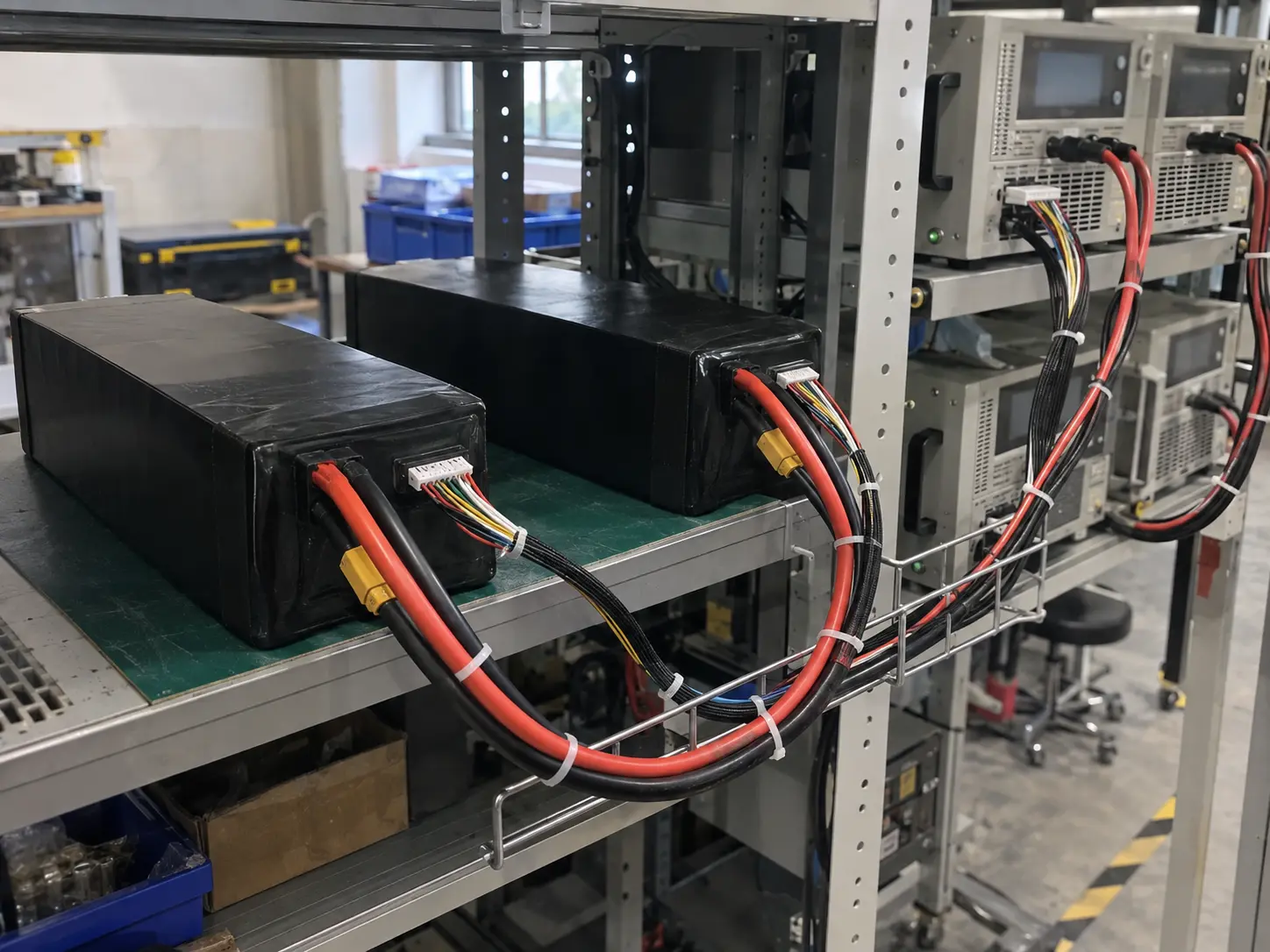

공정 예시 - 연결된 에이징 및 사이클 테스트 설정

고객별 포장 및 화물 컨셉

외부 포장은 고객 요구 사항에 따라 맞춤화됩니다. 아래 그림은 포장 개념만을 보여줍니다. 폼 지지대, 보호된 케이블 홈, 상자 마감 및 화물 준비는 승인된 배터리 구성, 수량, 목적지 및 운송업체 지침에 따라 변경될 수 있습니다. 이는 배송 기록이나 고정된 표준 상자 클레임이 아닙니다.

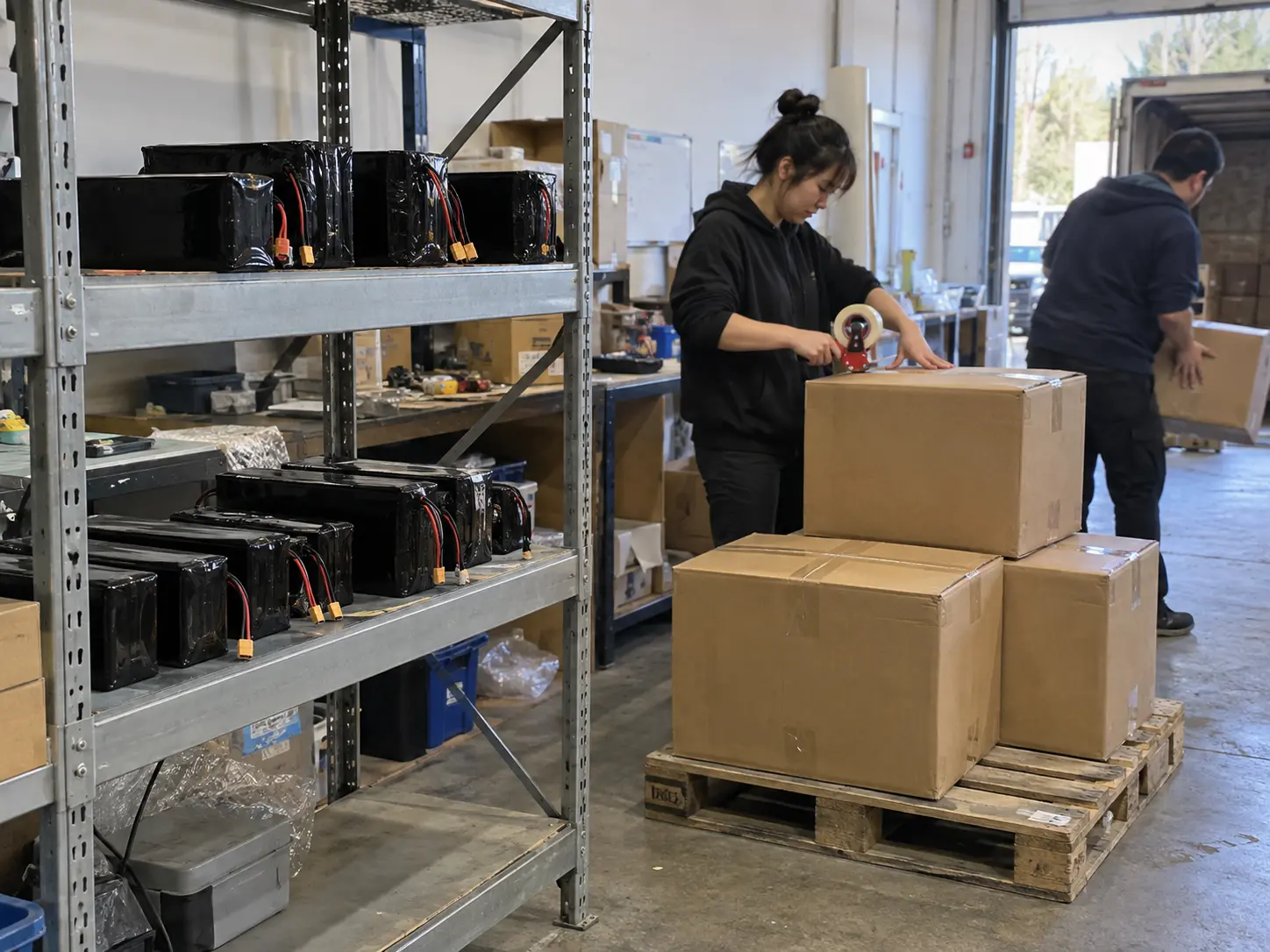

포장 및 물류 개념 그림 - 보관, 밀봉 및 화물 준비

구성 검토 요청

29.6V 8S 40000mAh 솔리드 스테이트 UAV 배터리의 경우 샘플 승인 전에 항공기 요구 사항과 배터리 베이 도면을 보내세요. 현재 프로필, 충전기, 커넥터, 케이블 경로, 저울 연결, 장착 방법, 온도 범위, 포장 요구 사항 및 대상을 포함합니다. 결과 구성은 승인된 하나의 주문 기록에 따라 전기, 기계, 테스트 및 포장 결정을 유지해야 합니다.

FAQ

400Wh/kg이 전체 팩을 설명합니까?

아니요. 제공된 값은 개별 셀에 대한 것입니다. 계산된 전체 팩 기준은 1184Wh를 약 3.2kg으로 나눈 약 370Wh/kg이며, 이는 제공된 완성 팩 에너지 밀도 주장이 아닌 계산으로 처리되어야 합니다.

280A가 연속방전전류인가요?

아니요. 공급되는 연속 방전율은 2C에서 80.0A입니다. 280A 값은 7C에서의 최대 방전 사양입니다. 해당 기간 및 열 조건은 제공되지 않습니다.

어떤 충전기 엔드포인트를 검토해야 합니까?

34.0V에서 정지하고 지정된 20.0A 최대 충전 전류를 초과하지 않는 승인된 8S 충전 프로필을 검토하세요. 연결하기 전에 밸런스 하네스 핀아웃과 극성을 확인하십시오.

XT90과 케이블 길이를 변경할 수 있나요?

소스에는 옵션 XT90 전원 플러그, 8AWG 150mm 전원 리드, 22AWG 150mm 밸런스 하네스 및 XH-9P(B0-B8) 밸런스 플러그가 나열되어 있습니다. 커넥터, 길이, 극성 및 출구 방향은 승인된 주문 도면에 고정되어야 합니다.
