맞춤형 배터리 팩은 일반적으로 배터리 카탈로그가 아닌 장치에서 시작됩니다. 전압, 런타임, 전류 수요, 사용 가능한 공간, 커넥터 및 충전 방법 모두가 최종 팩을 구성합니다.
HSS 에너지는 휴대용 장비, 전자 장치, 계측기, 로봇 공학, 모니터링 제품 및 기타 OEM 응용 분야에 리튬 배터리 팩을 공급합니다. 소형 제품군에는 NCM 리튬 이온 및 LiFePO4 플랫폼이 포함되며 각 구성은 완제품의 전기적 및 기계적 요구 사항을 중심으로 검토됩니다.
|
배터리 팩 검토를 위해 장치 요구 사항 보내기 전압 • 용량 / 런타임 • 전류 • 배터리 공간 • 커넥터 • 충전 방법 • 수량 |
|
배터리 플랫폼 |
건축학 |
화학 |
일반적인 출발점 |
|
3.7V 리튬 배터리 팩 |
1S |
NCM |
소형 전자 장치 및 단일 셀 장치 |
|
7.4V 리튬 배터리 팩 |
2S |
NCM |
1S보다 더 많은 전압이 필요한 휴대용 장비 |
|
11.1V 리튬 배터리 팩 |
3S |
NCM |
더 높은 작동 전압 및 전력 요구 사항 |
|
12V LiFePO4 배터리 팩 |
4S |
LiFePO4 |
소형 12V 장비 및 소형 납산 교체 |
단일 셀 장치의 경우 3.7V 팩은 가장 간단한 소형 플랫폼을 제공합니다. 이러한 프로젝트는 일반적으로 작은 크기, 커넥터 적합성, 런타임 및 보호 회로 통합을 우선시합니다.
3.7V가 충분하지 않을 때 7.4V 2S 플랫폼은 실용적인 단계적 향상이지만, 12V 아키텍처가 더 커지면 불필요한 크기나 회로 복잡성이 추가됩니다. NCM 팩은 용량과 사용 가능한 공간에 따라 일반적으로 18650 또는 21700 셀을 사용합니다.
11.1V 리튬 배터리 팩
작동 전압 및 전력 요구 사항이 더 높은 장치의 경우 11.1V 3S 플랫폼은 런타임 및 전류 구성에 더 많은 유연성을 제공합니다. 일반적인 HSS 에너지 프로젝트의 범위는 약 2000mAh~10000mAh이며 셀 및 직렬 병렬 배열에 따라 일반적으로 약 3C의 연속 방전이 발생합니다.
12V LiFePO4 배터리 팩
컴팩트 4S LiFePO4 팩은 소형 12V 장비, 보조 전원 및 소규모 납산 교체 프로젝트에 사용됩니다. 일반적인 용량 범위는 약 5Ah~30Ah입니다. 교체 전 충전기 호환성, 전류 수요, 단자, 사용 가능 공간 등을 확인해야 합니다.
NCM 또는 LiFePO4?
NCM 리튬 이온은 콤팩트한 크기와 유연한 셀 배열이 중요한 3.7V, 7.4V 및 11.1V 팩의 주요 화학 물질입니다. LiFePO4는 주로 콤팩트한 12V 범위에 사용되며, 특히 12V급 아키텍처, 반복적인 사이클링 및 작은 납산 교체가 우선순위인 경우에 사용됩니다.

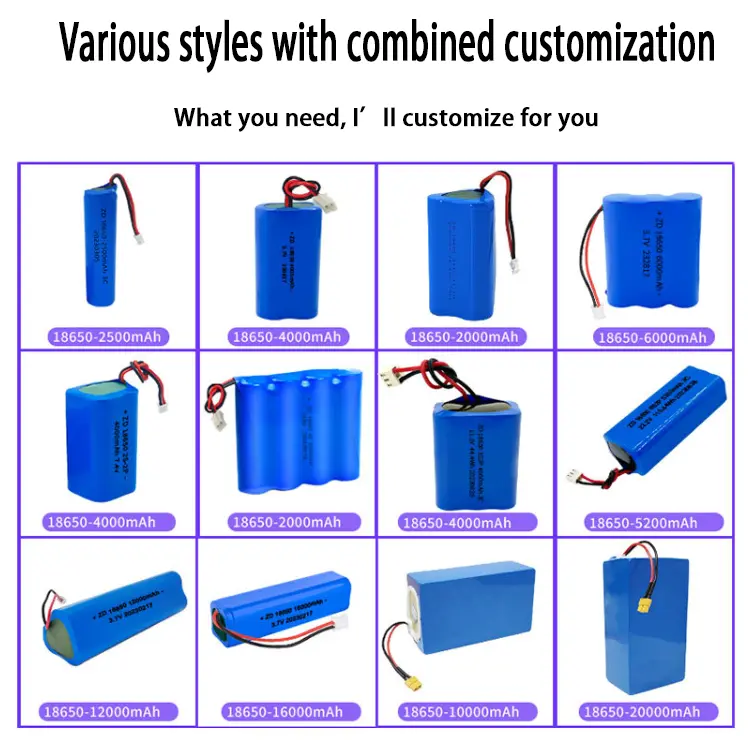

원통형 셀 NCM 프로젝트의 경우 18650 및 21700이 일반적인 셀 경로입니다. 동일한 전압을 다양한 직렬 병렬 배열, 변경 용량, 런타임, 전류 용량, 팩 크기, 무게 및 충전 시간으로 구축할 수 있습니다.
|
동일한 전압이 동일한 팩을 의미하지는 않습니다. 전압과 Ah가 동일한 두 팩에는 여전히 서로 다른 셀, 보호 회로, 커넥터 및 기계 레이아웃이 필요할 수 있습니다. |
HSS Energy는 다음을 검토하고 맞춤화할 수 있습니다.
· 전압 및 직렬 구성
· 용량 및 셀 모델
· 연속 및 피크 전류
· PCM/BMS 보호
· 배터리 크기 및 팩 모양
· 커넥터 유형, 케이블 길이 및 극성
· 단열, 포장 및 인클로저
· 라벨, 브랜딩 및 포장
|
일반적인 개발 워크플로 요구사항 -> 배터리 제안 -> 프로토타입 -> 디바이스 테스트 -> 확정 -> 대량생산 |
프로토타입 검증은 생산 사양이 확정되기 전에 적합성, 커넥터 방향, 런타임, 충전 호환성, 현재 동작 및 케이블 라우팅을 확인하는 데 도움이 됩니다.
필요한 전압, 용량 또는 런타임, 정상/피크 전류, 사용 가능한 배터리 크기, 충전 방법, 커넥터 유형 또는 사진, 케이블 길이/극성, 해당하는 경우 기존 배터리 정보 및 예상 주문 수량을 보내십시오.
|
가장 빠른 시작 방법 장치 도면, 배터리 구획 치수 또는 기존 배터리 샘플을 통해 첫 번째 평가를 훨씬 빠르게 수행할 수 있습니다. |
3.7V, 7.4V, 11.1V 중에서 어떻게 선택합니까?
배터리 전압은 장치의 전기적 아키텍처를 따라야 합니다. 이러한 플랫폼은 일반적으로 1S, 2S 및 3S 리튬 이온 시스템에 해당합니다.
어떤 화학물질을 사용할 수 있나요?
NCM 리튬 이온은 3.7V, 7.4V 및 11.1V 팩의 주요 화학 물질입니다. 소형 12V 범위는 주로 LiFePO4를 사용합니다.
18650 셀과 21700 셀을 모두 사용할 수 있나요?
예. 적합한 셀 형식은 용량, 현재, 사용 가능한 공간 및 최종 팩 크기에 따라 다릅니다.
커넥터와 배터리 모양을 맞춤 설정할 수 있나요?
예. 커넥터, 케이블 레이아웃, 극성, 팩 크기, 포장 및 보호 구성을 장치 주변에서 검토할 수 있습니다.
생산 전에 샘플을 만들 수 있나요?
예. 대량 생산 전에 장치 적합성 및 기능 검증을 위해 프로토타입 샘플을 준비할 수 있습니다.
