| 화학 | LiFePO4 | 공칭 에너지 | 10.24kWh |
| 제품 형식 | 벽/바닥/랙 | 의사소통 | CAN / RS485 / RS232 |
HSS Energy는 대량 또는 맞춤형 주거용 스토리지 제품을 소싱하는 유통업체, 설치업체, 시스템 통합업체를 위해 중국에서 51.2V 200Ah LiFePO4 배터리를 제조합니다. 용량은 선택의 한 부분일 뿐입니다. 연속 부하, 기동 전류, DC 전력 제한, 통신 및 병렬 시스템 설계도 확인해야 합니다. 카탈로그에는 정격 DC 전력 4.1kW, 최대 DC 전력 6.14kW가 나와 있으므로 전체 시스템에 대해 최종 부하 계획을 확인해야 합니다.

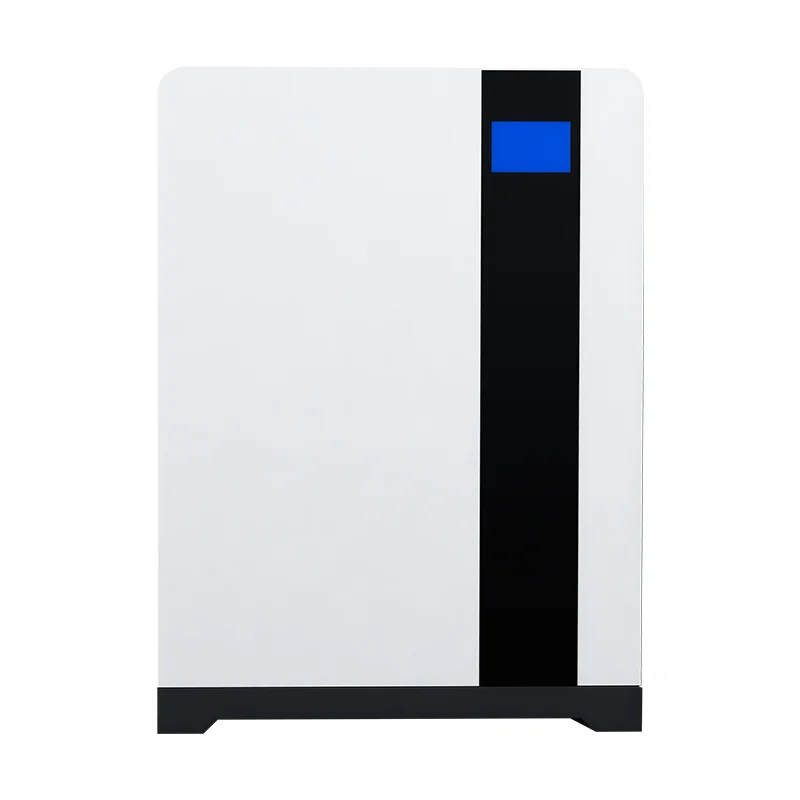

벽걸이형 또는 바닥형 캐비닛; 베이스, 브래킷 및 라벨은 주문별로 확인됩니다.

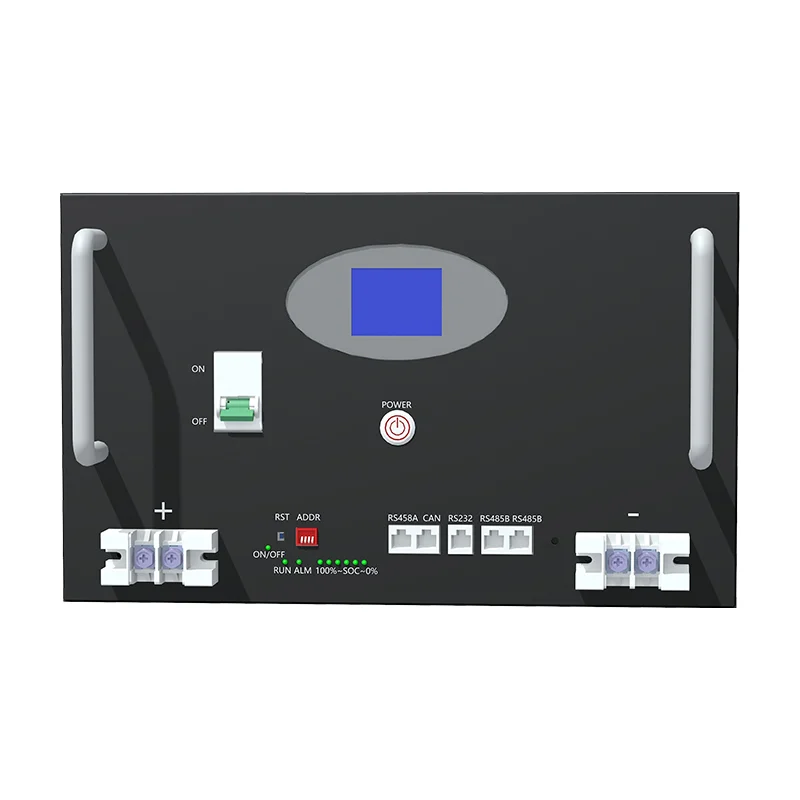

랙 장착 버전; 프로젝트별로 캐비닛, 터미널, 통신 확인
|
매개변수 |
카탈로그 값/참고 |
|
카탈로그 참조 모델 |
NSTLV-10.2K |
|
배터리 화학 |
LiFePO4 |
|
공칭 전압 및 용량 |
51.2V 200Ah |
|
작동 전압 |
46.4-57.6V |
|
공칭 에너지 |
10.24kWh |
|
사용 가능한 에너지 |
카탈로그에 명시된 90% DOD에서 9.22kWh |
|
정격/최대 DC 전력 |
4.1kW / 6.14kW |
|
권장/최대 전류 |
80A / 120A |
|
병렬 확장 |
최대 15개 단위; 시스템 설계 및 장비 호환성에 따라 달라질 수 있습니다. |
|
벽/바닥 수납장 참고 사이즈 |
519 × 204 × 712mm; 승인된 도면에서 확인 |
|
벽/바닥 캐비닛 기준 중량 |
약 95kg; 랙 사양 별도 확인 |
|
인클로저 등급 |
카탈로그에는 IP54가 명시되어 있습니다. 적용 범위는 최종 공사에 따라 다름 |
|
작동 온도 |
-20°C ~ 60°C |
|
보관온도 |
0°C ~ 60°C |
|
습도 / 고도 |
85%RH 이하 / 2,000m 이하 |
|
공칭 사이클 수명 |
≥6,000주기; 실제 수명은 테스트 및 작동 조건에 따라 달라집니다. |
|
설치 형식 |
벽걸이형, 바닥 설치형 또는 랙 장착형; 주문별로 확인된 액세서리 |
|
의사소통 |
CAN, RS485 및 RS232; 장비 모델과 일치하는 프로토콜 |
|
모니터링 |
내장 디스플레이; Wi-Fi 모듈 옵션 |
|
카탈로그 보증 |
5+5년; 계약에 따른 보장 및 연장 조건 |
|
카탈로그에 등재된 문서 |
UN38.3, CE, RoHS 및 IEC62619; 제공된 구성에 따라 범위 |
|
소스 확인 참고사항: 원본 카탈로그의 '기타 매개변수' 섹션에 잘못 정렬된 라벨과 값이 포함되어 있습니다. 여기에는 명확하게 식별 가능한 값만 정리되어 있습니다. 견적 및 승인된 도면에서 벽/바닥 치수, 무게, 인클로저 등급 및 모든 랙 형식 기계 데이터를 확인하십시오. |
|
이 구성의 10kwh lifepo4 배터리는 10.24kWh 공칭 에너지를 저장합니다. 이는 주거용 태양광 자체 소비량, 사용 시간 이동 및 부하 계산 후 선택된 백업 회로를 지원할 수 있습니다. 카탈로그에는 사용 가능한 에너지가 9.22kWh로 나열되어 있지만 실제 런타임은 부하 전력, 온도, 방전율 및 변환 손실에 따라 달라집니다.
동일한 전기 플랫폼이 다양한 기계적 형식으로 제공될 수 있습니다. 구매자는 벽걸이형 또는 바닥 설치형 캐비닛을 선택하거나 배터리 캐비닛용 랙 장착형 모듈을 선택할 수 있습니다. 주문 전에 벽 강도, 베이스 또는 브래킷, 캐비닛 치수, 단자 방향 및 서비스 간격을 확인해야 합니다. 외관 이미지만으로는 설치도면이 아닙니다.

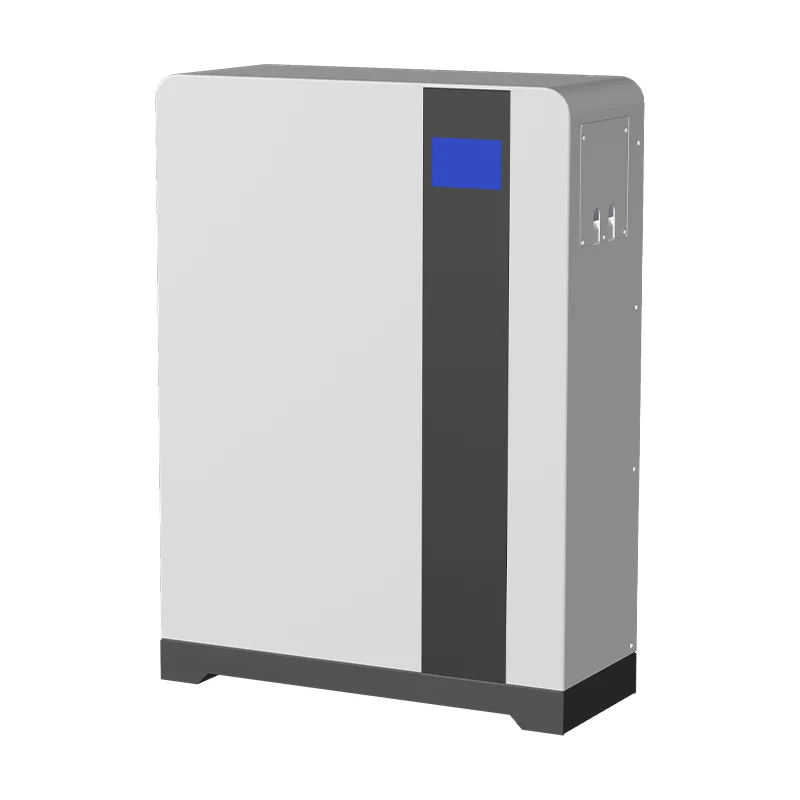

벽걸이형 또는 바닥형 캐비닛의 3/4 뷰

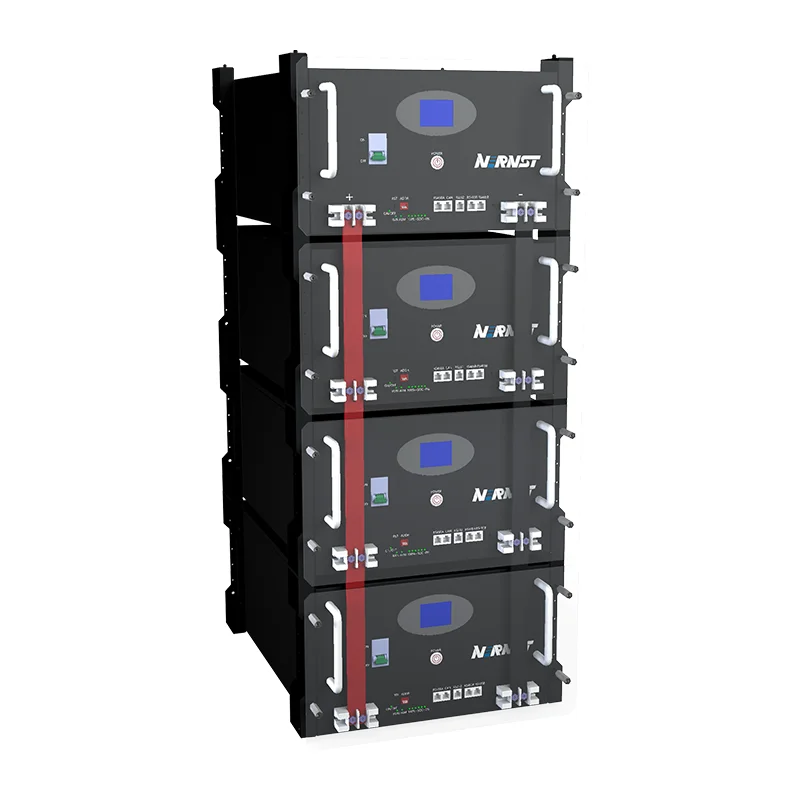

랙 장착형 뱅크 개념; 병렬 작업에는 시스템 설계가 필요합니다.
10kwh 태양광 배터리로 사용되는 이 장치는 나중에 사용하기 위해 주간 태양광 잉여분을 저장할 수 있습니다. 일반적인 프로젝트에는 주택, 농장, 소규모 사무실 및 독립형 캐빈이 포함됩니다. 에어컨, 펌프, 모터 및 전기 난방에는 시동 또는 연속 전력 수요가 있으므로 시스템 규모를 결정하기 전에 부하 목록과 장비 세부 정보가 필요합니다.
가정용 백업 LiFePO4 배터리를 선택할 때 저장된 에너지를 순간 전력과 분리하세요. 이 모델은 10.24kWh를 저장하지만 카탈로그에서는 DC 전력을 4.1kW로 최대 6.14kW로 평가합니다. 조명, 네트워크 장비, 냉장 및 보안 회로는 무제한적인 집 전체 백업을 시도하는 것보다 우선 순위가 더 높은 부하인 경우가 많습니다.
각 배터리에는 지능형 BMS 및 CAN, RS485 및 RS232 인터페이스가 포함되어 있습니다. 일치하는 커넥터 이름은 두 장치가 동일한 프로토콜을 사용한다는 것을 증명하지 않습니다. 생산 전에 장비 브랜드, 모델, 필요한 프로토콜 및 핀 정의를 제공하십시오. Wi-Fi 모니터링은 선택 사항이며 견적 요청에 명시되어야 합니다.

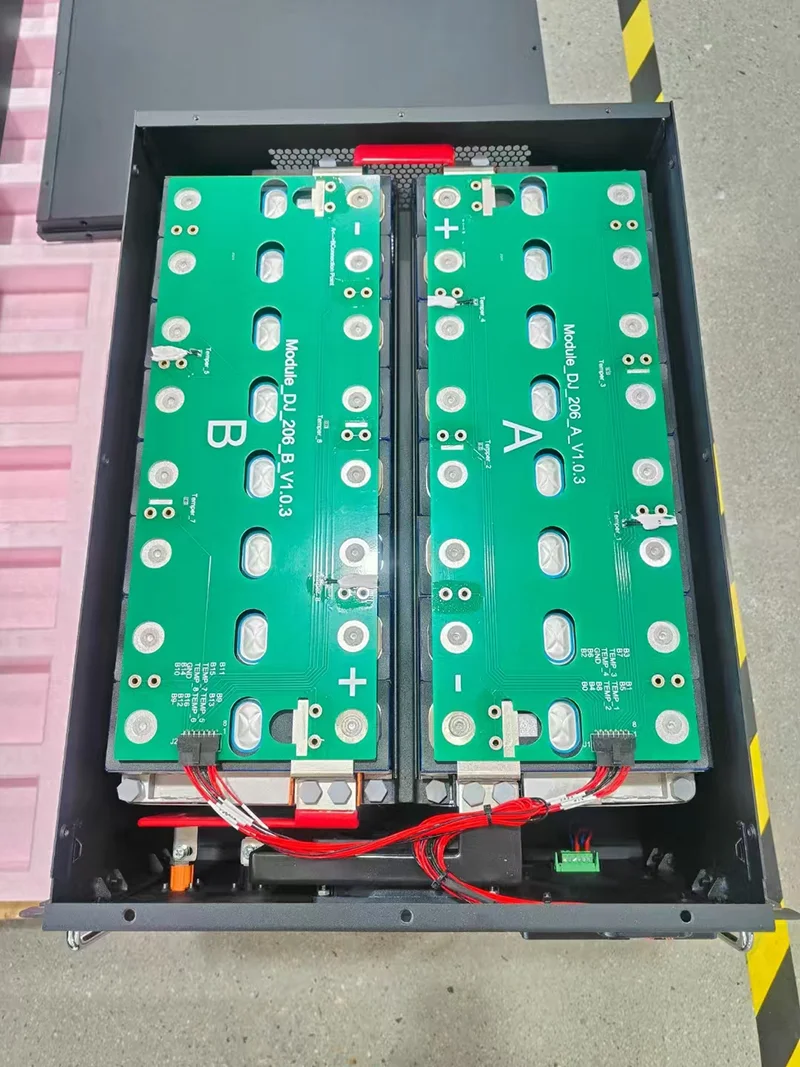

내부 구조 사진 : 셀 모듈, 수집 보드, 연결 및 배선
나중에 확장될 수 있는 10kwh 에너지 저장 배터리 프로젝트의 경우 카탈로그에는 최대 15개의 장치가 동시에 나열됩니다. 최종 수량은 여전히 장비 제한, 주소 설정, 버스바, 보호, 케이블, 통신 및 배치 일관성에 따라 달라집니다. 단일 장치 수치를 곱하기 전에 완전한 시스템 검토가 필요합니다.
태양광 가정용 배터리를 소싱할 때 구매자는 캐비닛, 라벨, 인터페이스, 통신, 디스플레이 및 포장에 대한 OEM/ODM 변경을 요청할 수 있습니다. HSS 에너지는 샘플 또는 일괄 생산 전에 도면 및 구성을 확인하며 조립, 연결 검사, BMS 설정 및 노화 점검을 일괄 기록합니다. 카탈로그 인증 범위는 모든 사용자 정의 변경 사항을 자동으로 포함하지 않으므로 최종 문서 패키지는 주문한 구성과 비교하여 검토됩니다.

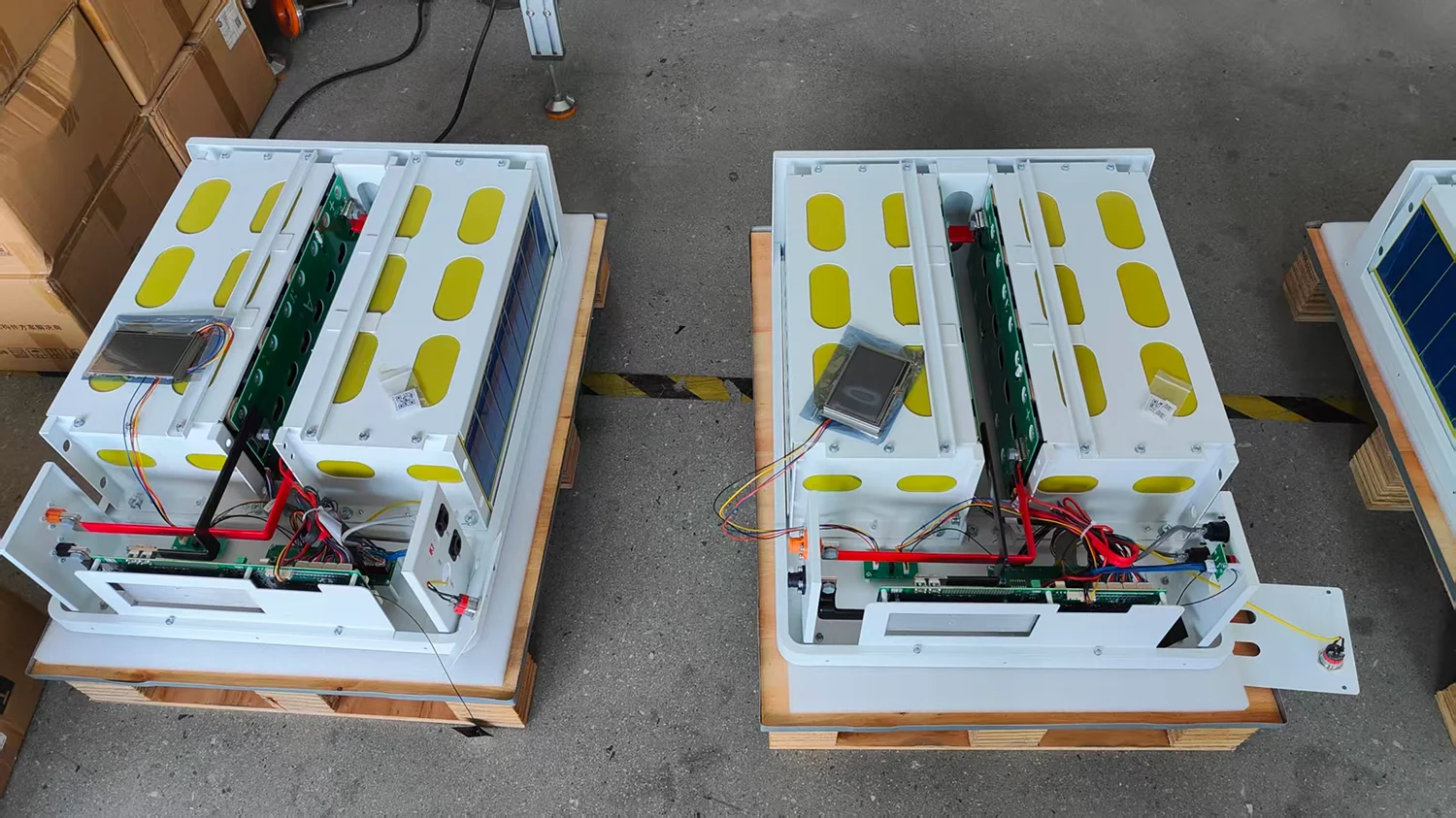

조립 사진: 검사 중인 모듈, BMS, 버스바, 배선 및 디스플레이 부품
반드시 그런 것은 아닙니다. 동일한 51.2V 200Ah 전기 플랫폼을 공유할 수 있지만 캐비닛 크기, 무게, 베이스 또는 브래킷, 단자 방향 및 장착 액세서리가 다를 수 있습니다. 승인된 도면 및 주문 사양이 우선합니다.
아니요. 에너지 용량은 전력을 정의하지 않습니다. 카탈로그에는 4.1kW 정격 DC 전력과 6.14kW 최대 DC 전력이 나와 있습니다. 부하 및 시스템 장비의 연속 전력, 시동 전류 및 작동 조건을 점검해야 합니다.
카탈로그에는 최대 15개의 장치가 나열됩니다. 실제 수량은 장비 호환성, 통신, 보호, 부스바, 케이블 및 전체 시스템 설계에 따라 달라집니다.
장비 브랜드, 모델, 필수 프로토콜 및 핀 정의를 제공합니다. CAN 또는 RS485 포트 자체는 프로토콜 호환성을 확인하지 않습니다.
카탈로그에는 UN38.3, CE, RoHS 및 IEC62619가 나열되어 있으며 보증 기간은 5+5년으로 명시되어 있습니다. 적용 가능한 모델, 인증서 범위, 표준 버전 및 확장 조건은 최종 구성 및 계약에 대해 확인되어야 합니다.
견적 요청:51.2V 200Ah LiFePO4 배터리의 정확한 가격을 확인하려면 수량, 목적지, 선호하는 형식, 장비 모델, 주요 부하, 통신 프로토콜, OEM/포장 요구 사항, 필수 문서 및 목표 배송 날짜를 알려주십시오. HSS Energy는 구성 및 납품 계획을 검토할 것입니다.
