HSS Energy에서 공급하는 6S 30000mAh UAV 배터리는 350Wh/kg 개별 셀 플랫폼을 기반으로 제작된 22.2V, 30Ah 반고체 팩입니다. 공칭 에너지는 666Wh이고 완성된 팩의 질량은 약 2.05kg이므로 계산된 전체 팩 기준은 약 325Wh/kg입니다. 68mm 너비는 40Ah 고에너지 플랫폼보다 패키지를 실질적으로 더 좁게 유지하며 검증된 90A 연속 정격은 이 SKU에 더 가벼운 16Ah 및 22Ah 옵션과 다른 역할을 제공합니다.
주된 구매 이유는 최대 용량 때문만은 아닙니다. HSS 6S30Ah는 친숙한 22.2V 아키텍처를 유지하면서 더 강력한 지속 전류 단계가 필요한 맞춤형 6S 항공기 프로그램에 적합합니다. 최종 적합성은 여전히 항공기 전압 제한, 정상 및 최대 전류, 최대 전류 지속 시간, 배터리 베이 형상, 커넥터, 충전기 프로필, 온도 및 샘플 검증에 따라 달라집니다.

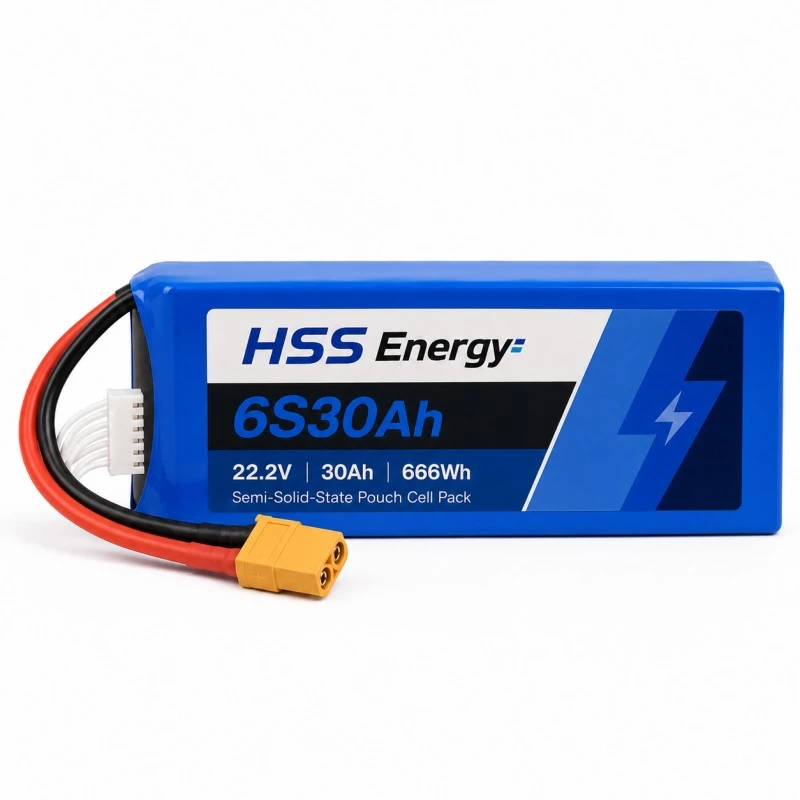

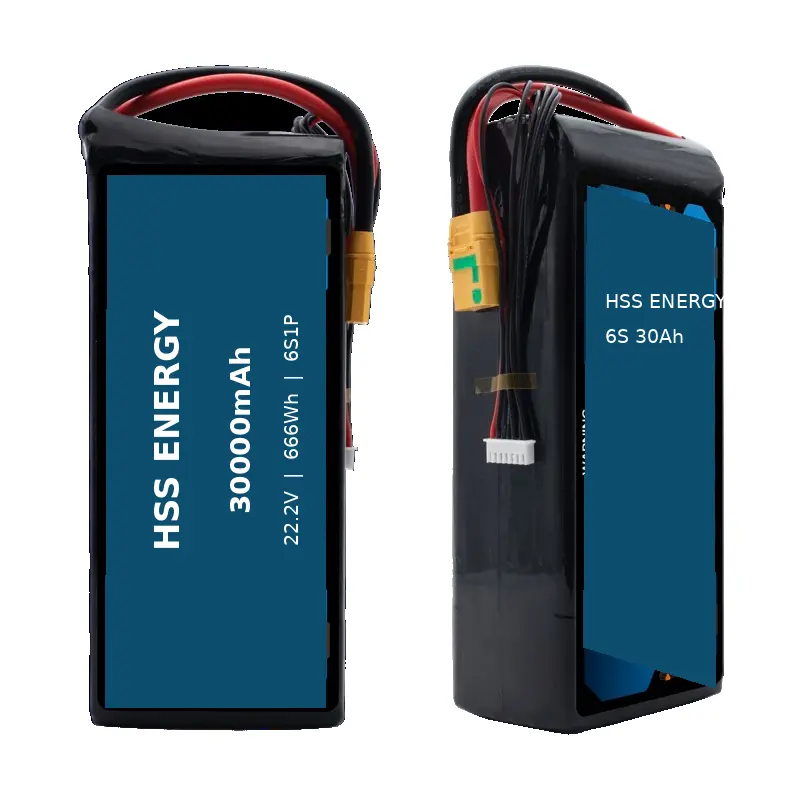

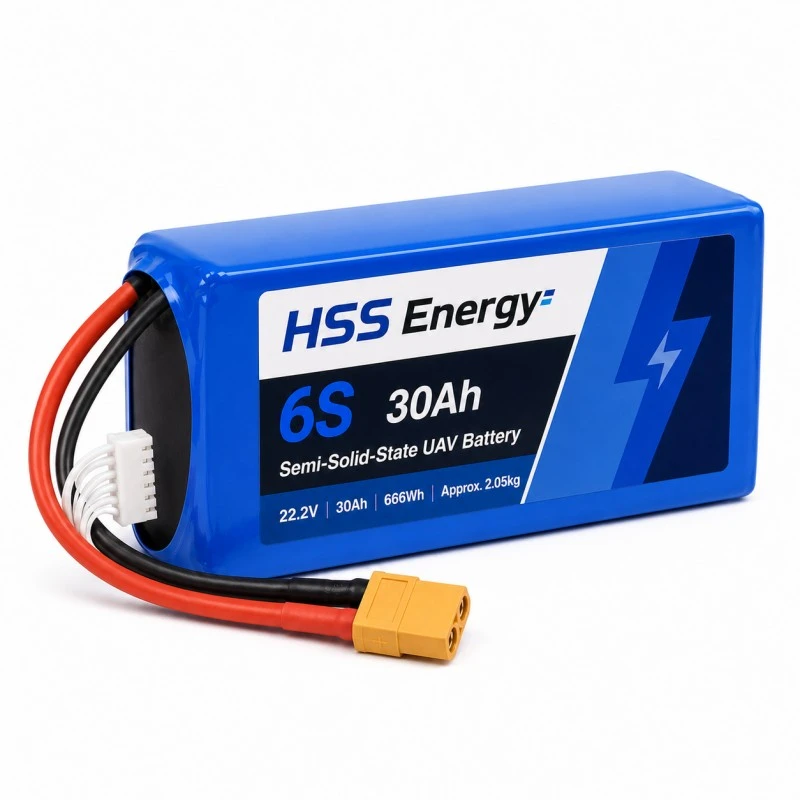

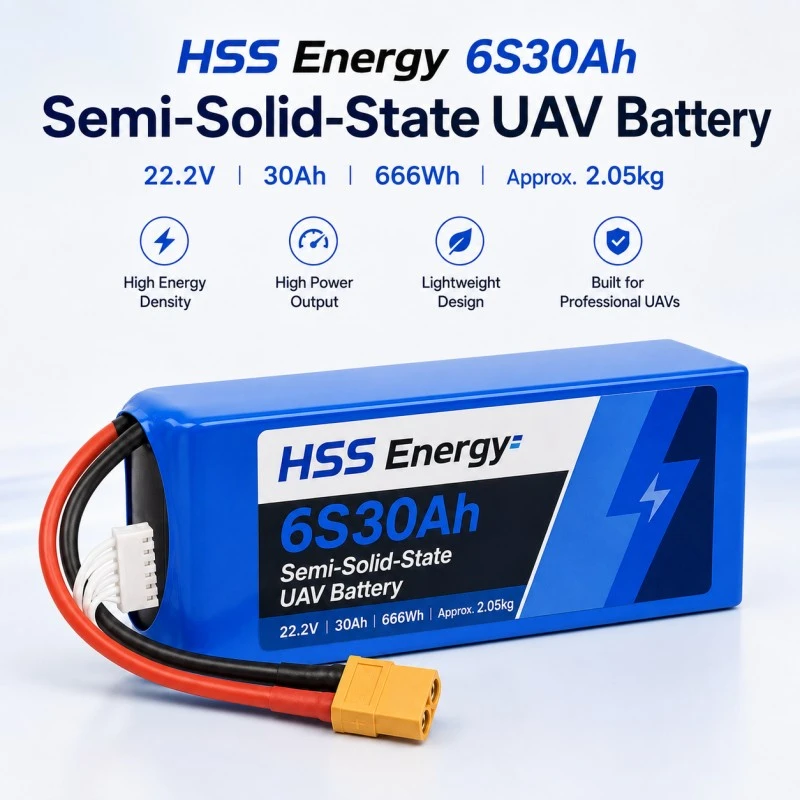

HSS에너지 HSS 6S30Ah 전면 및 측면 제품 모습입니다.
|
매개변수 |
사양 |
|
제품 모델 |
HSS 6S30Ah |
|

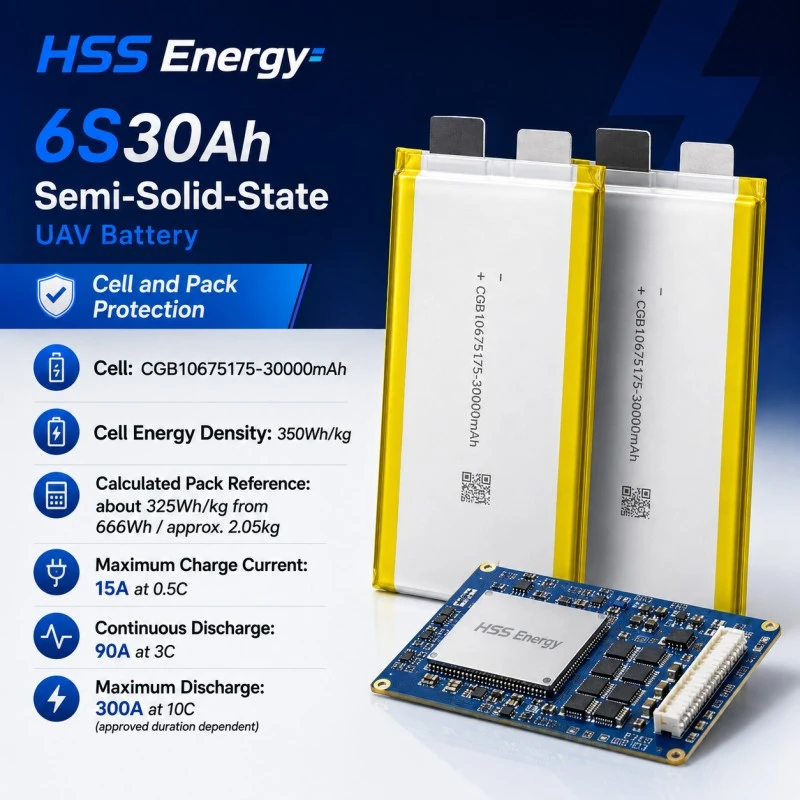

배터리 유형/셀 |
반고체 리튬 배터리; CGB10675175-30000mAh |
|
구성 |
6S1P 참조 구성 |
|
공칭 전압 |
22.2V |
|
공칭 용량 |
30000mAh / 30Ah |
|
공칭 에너지 |
666Wh |
|
세포 에너지 밀도 |
350Wh/kg 개별 셀 값 |
|
계산된 팩 참조 |
666Wh / 약 325Wh/kg 2.05kg |
|
최대 충전 전류 |
0.5C에서 15A |
|
충전 차단 전압 |
25.5V |
|
방전 컷오프 전압 |
15.0V |
|
연속 방전 |
3C에서 90A |
|
최대 방전 |
10C에서 300A; 적용 기간은 승인된 구성을 따릅니다. |
|
매개변수 |
사양 |
|
주기 생활 참고 |
대략. 200-400주기; 특정 조건에서 이 범위가 끝나면 일반적으로 용량이 초기 정격 용량의 약 80%로 감소합니다. |
|
작동 온도 |
-20°C ~ 55°C |
|
보관 조건 |
-20°C ~ 40°C; 85%RH 이하 |
|
크기(W x T x H) |
68x78x195mm; 기준 공차 +/-5mm |
|
무게 |
약 2050g |
|
전원 리드 |
10AWG, 150mm, 옵션 |
|
전원 커넥터 |
XT90, 옵션 |
|
밸런스 하네스 |
22AWG, 150mm, 옵션 |
|
밸런스 커넥터 |
B0-B6용 XH-7P, 옵션 |
주기 수명 결과는 충전/방전 속도, 방전 깊이, 온도, 보관 방식 및 수명 종료 기준에 따라 달라집니다. 승인된 주문 구성에 적용 가능한 테스트 및 승인 조건을 사용하십시오.
이 반고체 UAV 배터리의 경우 검증된 연속 정격은 3C에서 90A입니다. 300A 값은 10C 최대 방전 정격이므로 연속 전류로 취급하면 안 됩니다. 적용 가능한 최대 전류 지속 시간은 승인된 배터리 구성, 시동 조건, 냉각, 온도 및 항공기 듀티 사이클에 따라 정의됩니다. 추진 시스템이 전류 상한 경계에 접근할 때마다 측정된 전류 로그를 제공합니다.
|
90A 연속 HSS 6S30Ah의 1차 지속 전류 스크리닝 수치입니다. |
최대 300A 짧은 높은 수요 경계; 기간은 구성 및 조건에 따라 다릅니다. |
||
|
15A 충전 한도 25.5V 컷오프로 0.5C 최대 충전 전류. |
68x78x195mm 항공기 설치 도면에서 기계적 봉투가 동결됩니다. |
HSS 6S30Ah는 확장된 22Ah 페이지도 아니고 축소된 40Ah 페이지도 아닙니다. 매트릭스 역할은 6S 제품군 내에서 더 높은 지속 전류입니다. 아래 비교는 검증된 에너지, 질량, 연속 전류, 셀 플랫폼 및 기계적 엔벨로프를 기반으로 한 제품군 선택 지침입니다. 이는 자동 항공기 호환성 설명이 아닙니다.
|
선택 포인트 |
6S16Ah |
6S22Ah |
6S30Ah |
6S40Ah 고에너지 |
|
공칭 에너지 |
355.2Wh |
488.4Wh |
666Wh |
888Wh |
|
대략. 팩 질량 |
1.48kg |
1.62kg |
2.05kg |
2.35kg |
|
연속 전류 |
48A |
66A |
90A |
80A |
|
세포 에너지 밀도 |
270Wh/kg |
350Wh/kg |
350Wh/kg |
400Wh/kg |
|
계산된 팩 참조 |
~240Wh/kg |
~301Wh/kg |
~325Wh/kg |
~378Wh/kg |
|
팩 봉투 |
50x78x195 |
55x78x195 |
68x78x195 |
70x90x205 |
|
매트릭스 역할 |
컴팩트 6S |
중간 용량 |
고전류 6S |
높은 설치 에너지 |
HSS 6S22Ah와 비교하여 30Ah 플랫폼은 177.6Wh 공칭 에너지와 24A 연속 전류를 추가하는 동시에 대략적인 팩 질량을 약 430g, 너비를 13mm 늘립니다. 40Ah 고에너지 플랫폼과 비교하여 HSS 6S30Ah는 222Wh 적은 공칭 에너지를 전달하지만 10A 더 높은 연속 전류 정격을 가지며 약 300g 더 가볍고 더 얇고 더 짧은 68 x 78 x 195mm 엔벨로프를 사용합니다. 이것이 6S 고전류 UAV 배터리 역할이 제품군 전체에 중복되지 않고 30Ah 슬롯에 속하는 이유입니다.
|
16Ah를 선택하세요 최소 HSS 6S 질량과 가장 좁은 50mm 너비가 첫 번째 스크리닝 우선순위인 경우. |
22Ah를 선택하세요 더 넓은 30Ah 등급으로 이동하기 전에 중간 용량 단계가 필요한 경우. |
|
30Ah를 선택하세요 666Wh 및 90A 연속 전류가 추가된 폭과 질량을 정당화합니다. |
40Ah 고에너지 선택 총 설치 에너지와 전체 팩 특정 에너지 포지셔닝이 이 6S 세트의 가장 높은 연속 전류 수치보다 더 중요한 경우입니다. |

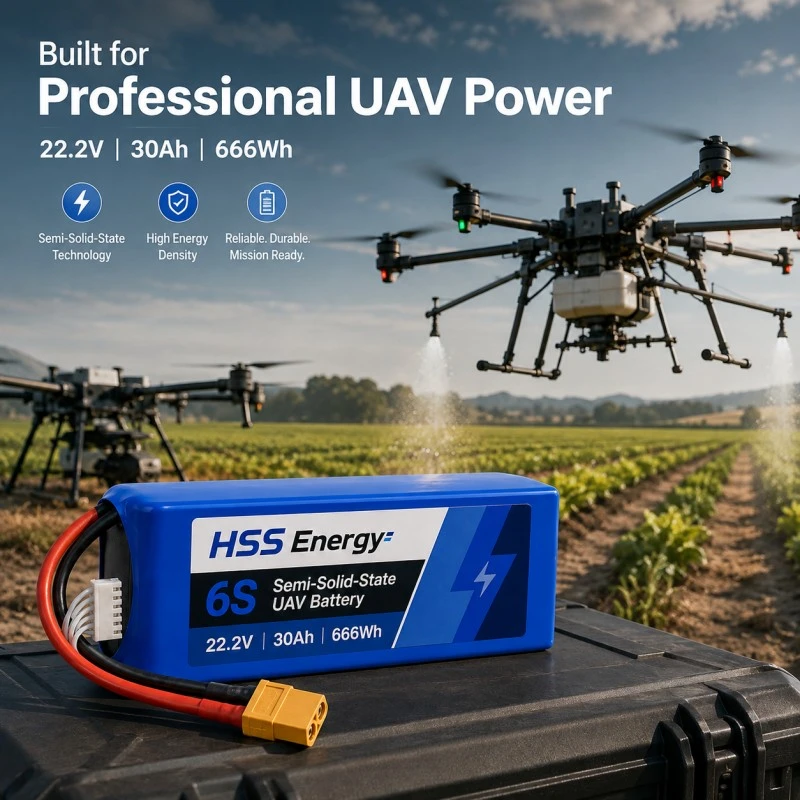

30Ah 드론 배터리 위치는 지속적인 전기 수요가 핵심 선택 요소인 맞춤형 6S 항공기를 목표로 합니다. 기본 장착은 약 2.05kg의 배터리 질량과 68 x 78 x 195mm 패키지를 수용할 수 있는 맞춤형 6S 유틸리티 또는 작동하는 멀티로터 플랫폼입니다. 전체 전압, 전류, 기계 및 충전기 요구 사항이 확인되면 2차 평가에는 호환 가능한 농업, 산업 관찰 또는 대형 멀티로터 프로젝트가 포함될 수 있습니다.
|
주요 역할 90A 연속 전류에 대한 필요성이 검증된 유틸리티/작동하는 6S 멀티로터입니다. |
보조 역할 1 호환 가능한 6S 전압 아키텍처를 중심으로 이미 엔지니어링된 맞춤형 농업 또는 스프레이 플랫폼입니다. |
|
보조 역할 2 666Wh 설치 에너지와 68mm 폭이 항공기 패키지에 적합한 대형 멀티로터 프로젝트입니다. |
가정하지 마십시오 독점 스마트 배터리 항공기에는 전압 및 용량 이상의 통신, 잠금, 모니터링 또는 충전기 기능이 필요할 수 있습니다. |
UAV 리튬 배터리 팩은 격리된 용량 수치가 아닌 항공기 설치의 일부로 평가되어야 합니다. 무게 중심, 구속, 커넥터 접근, 케이블 굴곡 반경, 냉각, 배터리 제거 경로 및 최대 설치 범위를 확인합니다. 레퍼런스 10AWG 전원 리드와 XT90 커넥터는 옵션이므로 최종 케이블 길이, 극성, 출구 방향 및 커넥터 배열은 승인된 도면에 고정되어야 합니다.
22.2V 30000mAh UAV 배터리 검토의 경우 항공기 또는 프로젝트 유형, 작동 전압 범위, 정상 전류, 최대 전류 및 지속 시간, 목표 임무 프로필, 최대 배터리 질량, 배터리 베이 도면, 커넥터, 케이블 길이, 충전기 정보, 작동 온도, 샘플 수량 및 대상을 HSS Energy에 보내주세요.
|
매스 천장 약 2.05kg이 항공기 배터리 질량 제한을 벗어나는 경우 먼저 더 가벼운 22Ah 플랫폼을 검사합니다. |
에너지 우선 임무 888Wh 설치 에너지가 최우선이고 80A 연속 전류로 충분하다면 40Ah 고에너지 플랫폼을 평가해 보세요. |
|
전압 불일치 추진 장치와 충전기가 8S용으로 설계된 경우 가정에 따라 6S 팩을 적용하는 대신 HSS 8S 매트릭스로 이동하십시오. |
독점 인터페이스 통신, 잠금, 스마트 충전기 기능이 필수인 경우 배터리 선택 전 인터페이스 문서를 제공하세요. |
이 고전류 6S 플랫폼의 경우 프로세스 가시성은 OEM 구매자가 세포 프로세스 준비 및 전극 처리 장비가 제조 작업 흐름에 어떻게 적합한지 이해하는 데 도움이 됩니다. 아래 작업장 사진은 생산 장비와 조직화된 프로세스 영역을 보여줍니다. 이는 제조 컨텍스트로만 제공됩니다. 최종 제품 품질 요구 사항은 승인된 사양 및 샘플 승인 계획에 의해 정의됩니다.

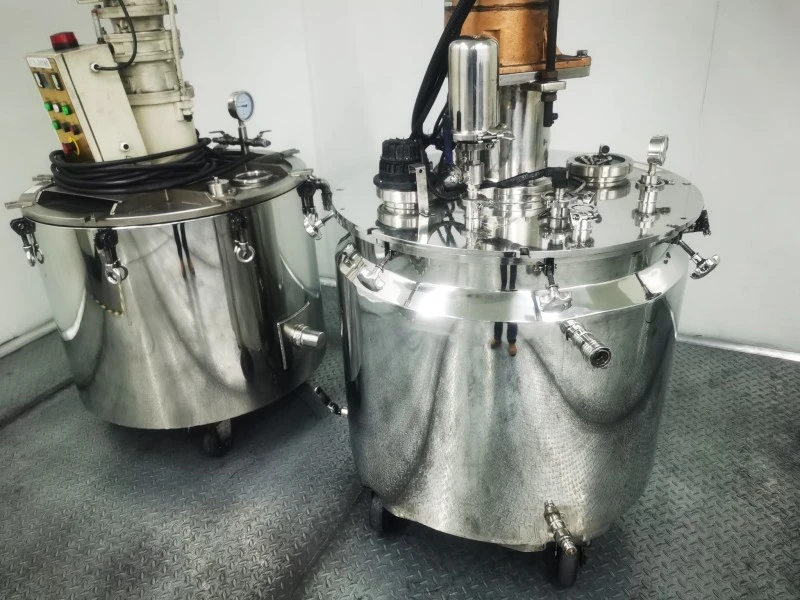

생산 구역의 셀 공정 혼합 장비.

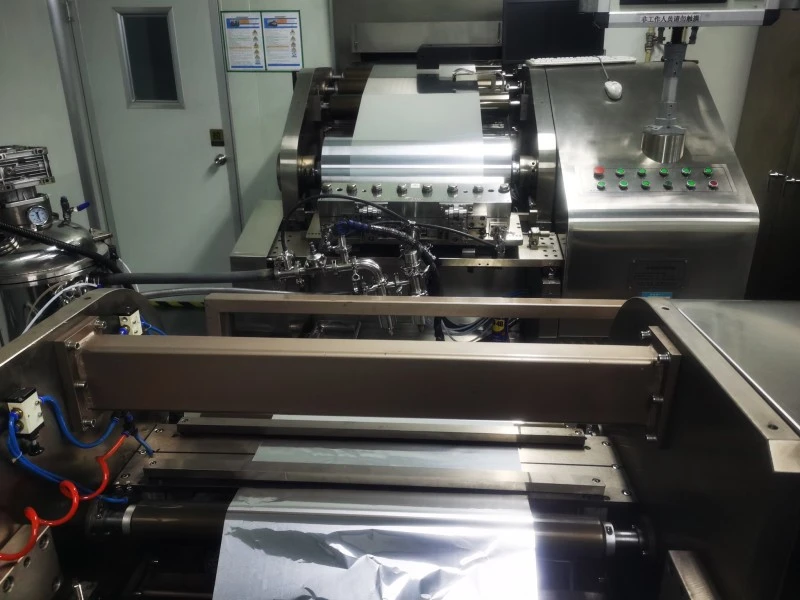

생산 작업 흐름에 사용되는 전극 처리 장비.
현재 요구사항에서 릴리스된 구성까지
HSS 6S30Ah의 상용 경로는 용량만 고려하기보다는 항공기 현재 프로파일로 시작해야 합니다. 그런 다음 HSS Energy는 주문 도면이 공개되기 전에 전기 제한, 기계적 봉투, 케이블 및 커넥터 구성, 라벨, 충전기 요구 사항 및 샘플 승인 기준을 동결할 수 있습니다.
|
1 프로필 로드 |
2 전원 경로 검토 |
3 샘플 검증 |
4 주문도면 |
|
전기적 한계 공칭 전압, 차단 값, 연속 전류 및 최대 전류 지속 시간. |
기계적 봉투 완성된 크기, 구속, 커넥터 접근, 케이블 출구 및 제거 경로. |
||
|
인터페이스 세부정보 전원 커넥터, 밸런스 연결, 극성, 케이블 게이지 및 케이블 길이. |
수용 계획 샘플 기준, 라벨, 충전기 요구 사항 및 출시 주문 도면. |
이는 현재 HSS 용량 매트릭스에서 더 높은 전류의 6S 옵션입니다. 이 제품은 666Wh 정격 에너지와 90A 연속 방전 및 68 x 78 x 195mm 엔벨로프를 결합하여 더 가벼운 22Ah 플랫폼과 더 높게 설치된 에너지 40Ah 플랫폼 사이에 위치합니다.
350Wh/kg은 개별 셀 에너지 밀도 값입니다. 666Wh 공칭 에너지와 약 2.05kg의 완성 질량을 기준으로 계산된 전체 팩 기준은 약 325Wh/kg입니다.
아니요. 연속 방전은 3C에서 90A입니다. 300A 수치는 10C에서의 최대 방전이며, 적용 가능한 지속 시간은 승인된 구성 및 작동 조건을 따릅니다.
90A 연속 전류 정격, 약 300g 더 낮은 질량 및 더 작은 68 x 78 x 195mm 엔벨로프가 40Ah 플랫폼의 더 높은 설치 에너지 및 더 높게 계산된 팩 비에너지 기준보다 더 중요한 경우 30Ah를 선택합니다.
최대 충전 전류는 25.5V 충전 차단 시 0.5C에서 15A입니다. 주문한 6S 구성에 대해 승인된 충전기 프로필과 밸런스 연결을 사용하십시오.

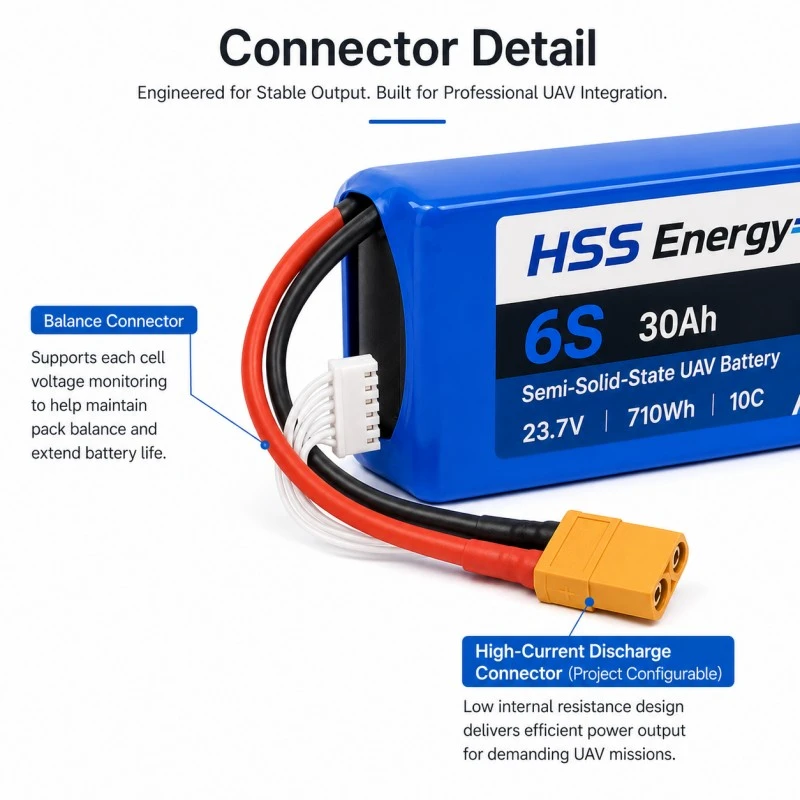

참조 구성에는 옵션 XT90 커넥터, 10AWG 150mm 전원 리드 및 XH-7P 밸런스 연결이 포함됩니다. 최종 커넥터, 케이블 길이, 극성 및 출구 방향을 승인된 주문 도면에 검토하고 기록할 수 있습니다.
자동으로 아닙니다. 독점 시스템에는 전압 및 용량 이상의 통신, 인클로저, 잠금, 모니터링 또는 충전 기능이 필요할 수 있습니다. 검토를 위해 항공기 배터리 인터페이스와 충전기 세부정보를 보냅니다.
HSS Energy가 HSS 6S30Ah가 샘플링을 위한 올바른 매트릭스 위치인지 확인할 수 있도록 항공기 전류 프로파일, 배터리 베이 도면 및 충전기 세부 정보를 보내십시오.
