HSS Energy의 6S 22000mAh UAV 배터리는 현재 HSS 6S 제품군 내에서 좁은 봉투의 고에너지 브리지 SKU로 포지셔닝됩니다. 488.4Wh 공칭 에너지는 16Ah 플랫폼보다 133.2Wh 높으며 완성 질량은 약 140g 증가하고 팩 폭은 50mm에서 55mm로 증가합니다. 두께와 높이는 동일한 78 x 195mm 클래스를 유지합니다.
350Wh/kg 수치는 개별 셀 플랫폼에 적용됩니다. 488.4Wh 공칭 팩 에너지와 약 1.62kg의 완성된 팩 질량을 사용하면 계산된 전체 팩 기준으로 약 301Wh/kg이 됩니다. 이러한 구별은 항공기 설계자가 셀 수준 및 팩 수준 값을 혼동하지 않고 에너지, 질량, 지속 전류 및 설치 공간을 평가할 수 있도록 명시적으로 유지됩니다.

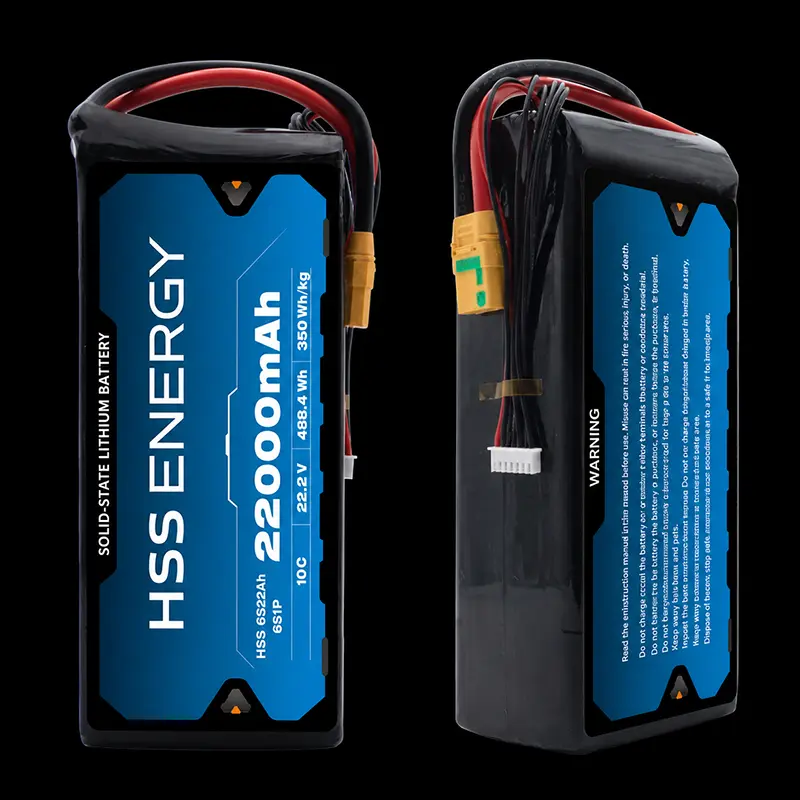

HSS 에너지 HSS 6S22Ah 전면 및 측면 제품 모습.
|
매개변수 |
사양 |
|
제품 모델 |
HSS 6S22Ah |
|
배터리 유형 |
고체 리튬 배터리 |
|
구성 |
6S1P; 셀 참조 CGB8575175-22000mAh |
|
공칭 전압 |
22.2V |
|
공칭 용량 |
22000mAh / 22Ah |
|
공칭 에너지 |
488.4Wh |
|
세포 에너지 밀도 |
350Wh/kg 개별 셀 값 |
|
최대 충전 전류 |
0.5C에서 11A |
|
충전 차단 전압 |
25.5V |
|
방전 컷오프 전압 |
15.0V |
|
연속 방전 |
3C에서 66A |
|
최대 방전 |
10C에서 220A; 적용 기간은 승인된 구성을 따릅니다. |
|
주기 생활 참고 |
대략. 200-400주기; 이 범위의 끝 부분에서 사용 가능한 용량은 일반적으로 특정 조건에서 초기 정격 용량의 약 80%로 감소합니다. |
|
작동 온도 |
-20°C ~ 55°C |
|
보관 조건 |
-20°C ~ 40°C; 85%RH 이하 |
|
크기(W x T x H) |
55x78x195mm; 공차 +/-5mm |
|
무게 |
약 1620g |
실제 사이클 수명 결과는 충전 및 방전 속도, 방전 깊이, 온도, 보관 방식 및 선택한 수명 종료 기준에 따라 달라집니다. 승인된 HSS 6S22Ah 구성에 대해 정의된 승인 조건을 사용하십시오.
|
인터페이스 |
참조 구성 |
||
|
전원 리드 |
10AWG, 150mm, 옵션 |
||
|
전원 커넥터 |
XT90, 옵션 |
||
|
밸런스 하네스 |
22AWG, 150mm, 옵션 |
||
|
밸런스 커넥터 |
B0-B6용 XH-7P, 옵션 |
6s 22000mAh 드론 배터리는 30Ah 모델의 소형 사본이나 16Ah 모델의 대형 사본으로 포지셔닝되지 않습니다. 그 역할은 구매자에게 팩을 좁은 55mm 너비 내에 유지하면서 설치 에너지를 높이는 중간 용량 6S 옵션을 제공하는 것입니다. 아래 표는 자동 항공기 호환성 설명이 아닌 제품군 심사를 위한 HSS 선택 지침입니다.
|
선택 포인트 |
6S16Ah |
6S22Ah |
6S30Ah |
6S40Ah 고에너지 |
|
공칭 에너지 |
355.2Wh |
488.4Wh |
666Wh |
888Wh |
|
대략. 팩 질량 |
1.48kg |
1.62kg |
2.05kg |
2.35kg |
|
연속 전류 |
48A |
66A |
90A |
80A |
|
세포 에너지 밀도 |
270Wh/kg |
350Wh/kg |
350Wh/kg |
400Wh/kg |
|
계산된 팩 참조 |
~240Wh/kg |
~301Wh/kg |
~325Wh/kg |
~378Wh/kg |
|
팩 봉투 |
50x78x195 |
55x78x195 |
68x78x195 |
70x90x205 |
|
매트릭스 역할 |
컴팩트 6S |
중용량 고에너지 |
고전류 6S |
높은 설치 에너지 |
22Ah 슬롯이 중요한 이유: HSS 6S16Ah에 비해 공칭 에너지는 37.5% 증가하는 반면 대략적인 팩 질량은 약 9.5% 증가하고 너비는 5mm 증가합니다. HSS 6S30Ah에 비해 22Ah 팩은 약 430g 더 가볍고 13mm 더 좁으며, 30Ah 플랫폼은 더 많은 설치 에너지와 더 높은 연속 전류를 제공합니다. 이는 더 큰 30Ah/40Ah 아키텍처로 이동하기 전에 명확한 선택 단계를 생성합니다. 이러한 포지셔닝으로 인해 HSS 6S22Ah는 더 넓은 30Ah 클래스로 직접 이동하지 않고 16Ah 이상의 명확한 단계가 필요한 팀을 위한 고에너지 밀도 UAV 배터리 옵션이 됩니다.
|
다음과 같은 경우에는 16Ah를 선택하세요. 컴팩트한 질량과 가장 좁은 HSS 6S 봉투가 첫 번째 스크리닝 우선순위입니다. |
다음과 같은 경우에는 22Ah를 선택하세요. 더 넓은 30Ah급으로 바로 넘어가지 않고 중용량 고에너지 스텝이 필요합니다. |
|
다음과 같은 경우에는 30Ah를 선택하세요. 더 높은 설치 에너지와 90A 연속 전류는 추가된 질량과 폭을 정당화합니다. |
다음과 같은 경우 40Ah 고에너지를 선택하세요. 최대 설치 에너지와 완전한 팩 특정 에너지 포지셔닝이 주요 제품군 우선순위입니다. |
22.2V 22Ah 드론 배터리의 경우 기체 적합성은 전체 팩에서 바깥쪽(55 x 78 x 195mm 외피, 약 1620g 질량, 케이블 출구, 커넥터 액세스, 구속 장치 및 무게 중심 위치)에서 검사되어야 합니다. 22Ah 플랫폼은 HSS 6S16Ah와 동일한 78mm 두께와 195mm 높이 등급을 유지하면서 공칭 폭은 5mm만 추가했습니다.

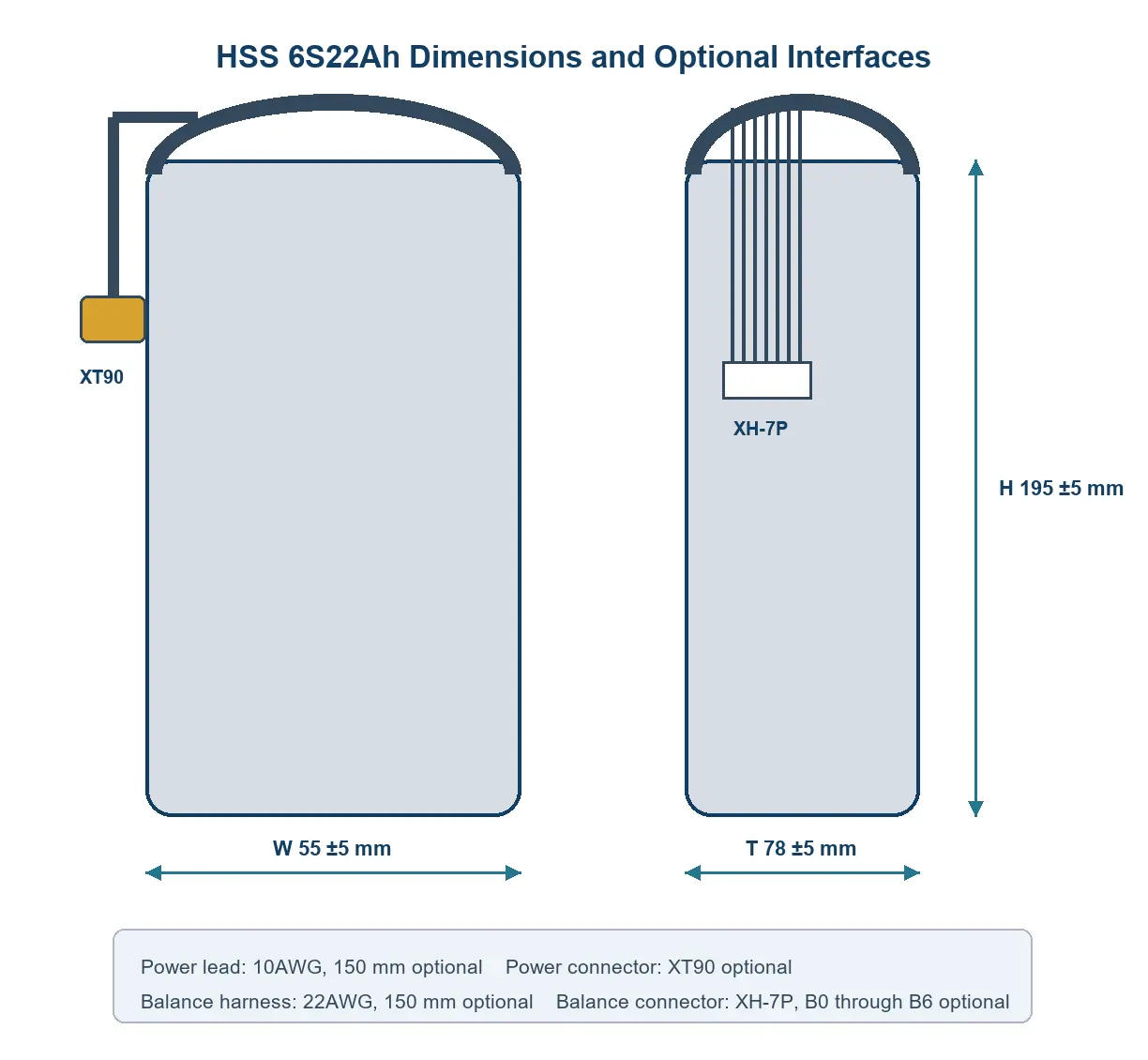

HSS 6S22Ah 치수 및 선택적 인터페이스 참조입니다.
|
3C에서 연속 66A 지속 부하 검사를 위해 측정된 안정된 항공기 전류를 사용합니다. |
10C에서 최대 220A 이는 연속 평가가 아닙니다. 적용 기간은 승인된 구성 및 작동 조건을 따릅니다. |
|
최대 충전량 11A 25.5V 충전 차단으로 0.5C로 지정됩니다. |
15.0V 방전 차단 승인된 구성으로 항공기 경보, 예비 정책 및 착륙 전략을 조정합니다. |
HSS 6S 제품군 내 6S 고체 배터리를 비교하는 구매자의 경우 이 SKU는 설계 질문이 단순히 최대 용량이 아닐 때 가장 강력합니다. 이는 중형 맞춤형 멀티로터 또는 전문 관찰/카메라 플랫폼이 소형 16Ah 등급보다 더 많은 정격 에너지를 필요로 하지만 30Ah/40Ah 대안보다 더 좁고 가벼운 팩의 이점을 여전히 누릴 수 있는 프로젝트 수준 평가를 위한 것입니다.
|
기본: 중형 맞춤형 6S 멀티로터 항공기가 22.2V 플랫폼과 55 x 78 x 195mm 배터리 봉투를 지원하는 엔지니어링 평가에 적합합니다. |
2차: 전문 관찰/카메라 UAV 배터리 질량, 베이 너비 및 지속 전류가 센서 또는 카메라 통합과 균형을 이루어야 할 때 유용합니다. |
|
2차: OEM 프로토타입 항공기 더 큰 배터리 등급을 적용하기 전에 정의된 6S 에너지/전류 엔벨로프가 필요한 프로토타입 프로그램을 위한 실용적인 선택 지점입니다. |
보편적인 드롭인 교체가 아님 독점 스마트 배터리 항공기에는 이 참조 구성에서 제공되지 않는 통신, 인클로저, 잠금 및 충전기 기능이 필요할 수 있습니다. |
공칭 및 최대 항공기 전압, 측정된 평균 전류, 피크 전류 및 지속 시간, 배터리 베이 도면, 최대 배터리 질량, 무게 중심 제약 조건, 커넥터, 케이블 방향, 충전기 프로필, 작동 온도 및 샘플 수량을 제공합니다. HSS Energy는 이러한 입력을 사용하여 22Ah 구성이 샘플 평가를 진행해야 하는지 또는 다른 6S 매트릭스 위치가 더 적합한지 여부를 결정합니다.
|
16Ah로 하향 이동 배터리 질량 또는 50mm 팩 폭이 주요 설계 제약인 경우 소형 16Ah 슬롯을 사용하십시오. |
최대 30Ah까지 이동 666Wh 공칭 에너지 또는 90A 연속 전류가 항공기 요구 사항에 더 잘 맞는 경우 30Ah 슬롯을 사용하십시오. |
||
|
40Ah 고에너지로 전환 에너지를 설치할 때 더 큰 40Ah 고에너지 슬롯을 사용하고 특정 에너지 포지셔닝이 더 작은 22Ah 봉투보다 우선시됩니다. |
8S 플랫폼으로 이동 추진 장치 및 충전기 아키텍처가 8S용으로 설계된 경우 6S 배터리를 프로젝트에 강제로 적용하는 대신 HSS 8S 매트릭스 위치를 선택하십시오. |
22.2V 22000mAh UAV 배터리의 반복 생산은 사양 결정만이 아닙니다. OEM 구매자는 제조 조직과 프로세스 가시성에 대한 확신도 필요합니다. HSS 에너지는 조직화된 생산 영역과 전용 배터리 처리 장비를 사용하여 셀/팩 제조 워크플로, 공정 중 제어 및 샘플에서 생산까지의 전달을 지원합니다. 승인된 구성에 대해 정확한 프로세스 설정과 모델별 허용 기준이 정의됩니다.

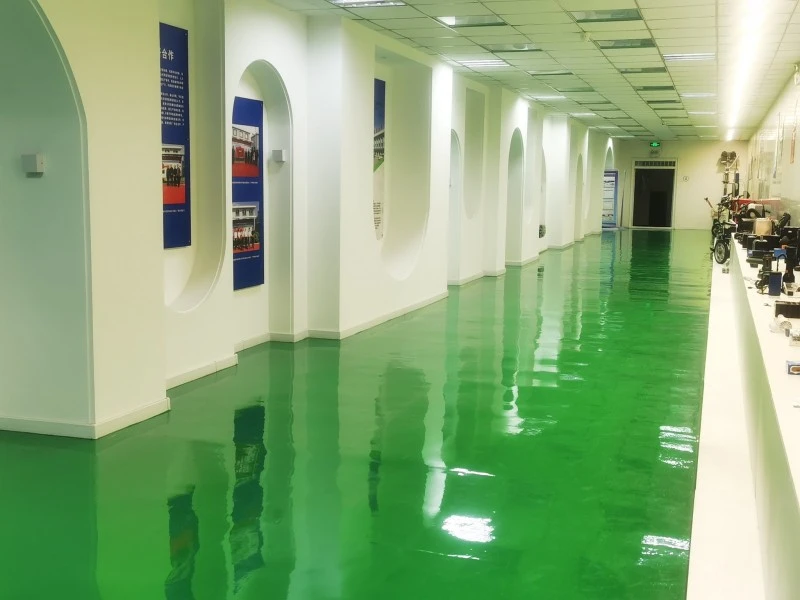

작업장 환경 증거로 사용되는 조직화된 생산 영역.

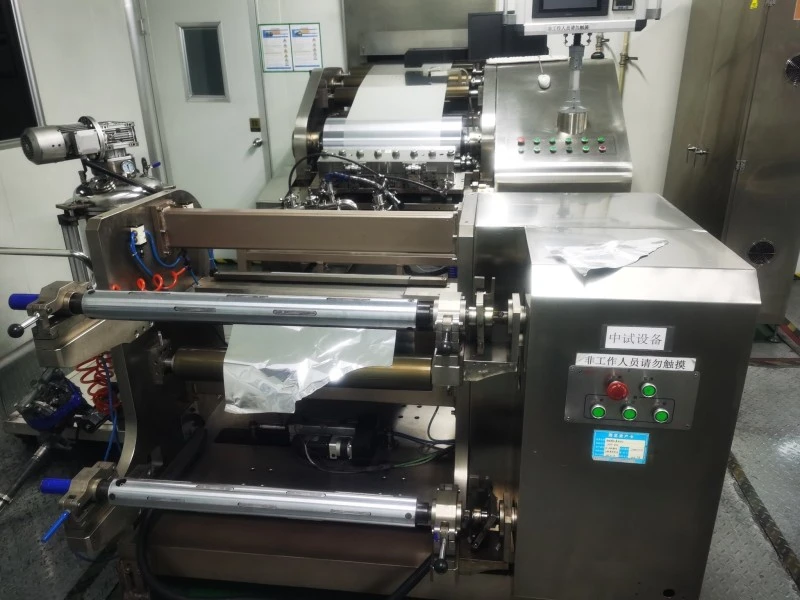

배터리 생산 워크플로우 내의 시트 처리 장비.
HSS 6S22Ah는 용량 라벨만으로는 출시되지 않고 엔지니어링 검토를 통해 출시됩니다. 선택 프로세스는 대량 생산 전에 전기적 한계, 기계적 인터페이스 및 샘플 허용을 조정합니다.
|
1 매트릭스 슬롯 선택 |
2 인터페이스 고정 |
3 샘플 평가 |
4 주문 도면 승인 |
이 프로세스는 구매자가 공통 엔지니어링 기준으로 16Ah/22Ah/30Ah/40Ah 제품군을 비교하는 동시에 주문한 각 팩을 자체 승인된 도면, 케이블 배열 및 작동 제한에 연결하는 데 도움이 됩니다.
컴팩트한 16Ah 플랫폼과 더 큰 30Ah/40Ah 클래스 사이의 중용량 고에너지 6S 옵션입니다. 선택 역할은 검증된 에너지, 질량, 전류 및 기계적 포락선 차이를 기반으로 합니다. 최종 항공기 호환성에는 여전히 엔지니어링 검토가 필요합니다.
350Wh/kg은 개별 셀 에너지 밀도 값입니다. 488.4Wh 공칭 에너지와 약 1.62kg의 완성된 팩 질량을 기준으로 계산된 전체 팩 기준은 약 301Wh/kg입니다.
아니요. 연속 방전은 3C에서 66A입니다. 220A 값은 10C 최대 방전 정격이며, 적용 가능한 지속 시간은 승인된 구성 및 작동 조건에 따라 다릅니다.
최대 충전 전류는 25.5V 충전 차단 시 0.5C에서 11A입니다. 주문한 6S 구성에 대해 승인된 충전기 프로필과 밸런스 연결을 사용하십시오.
참조 구성에는 옵션 XT90 전원 커넥터와 10AWG 150mm 전원 리드가 포함됩니다. 커넥터, 케이블 길이, 극성 및 출구 방향은 승인된 주문 도면에서 검토하고 동결할 수 있습니다.
자동으로 아닙니다. 독점 항공기에는 전압 및 용량 이상의 통신, 잠금, 모니터링, 인클로저 또는 충전 기능이 필요할 수 있습니다. 호환성 검토를 위해 항공기 배터리 인터페이스와 충전기 세부정보를 제공합니다.
항공기 모델 또는 프로젝트 유형, 전압 범위, 평균 및 피크 전류, 피크 지속 시간, 배터리 베이 도면, 최대 배터리 질량, 커넥터, 충전기, 작동 온도, 샘플 수량 및 대상을 보냅니다.
HSS Energy에 항공기 요구 사항과 배터리 베이 도면을 보내십시오. HSS 6S22Ah가 적절한 매트릭스 위치인지 검토하고 샘플링 및 견적에 필요한 구성 세부 사항을 준비합니다.
