올바른 드론 배터리는 항공기의 예상되는 작업에 따라 달라집니다. 빠른 스로틀 반응을 위해 제작된 경량 FPV 플랫폼과 카메라, 센서 또는 농업용 페이로드를 운반하는 장기 내구성 UAV는 모두 리튬 배터리를 사용할 수 있지만 우선 순위는 매우 다릅니다.
HSS 에너지는 FPV, 매핑, 검사, 산업 및 농업 분야에 드론 배터리를 공급합니다. 배터리 구성은 전압과 용량만 고려하기보다는 기체 주변에서 선택됩니다. 드론 배터리 시리즈에는 다음이 포함됩니다.FPV 드론 배터리 시리즈그리고무인항공기 배터리시리즈.
|
배터리 구성 검토를 위해 드론 사양 보내기 항공기 유형 • 전압 / S 개수 • 모터 / ESC • 탑재량 • 비행 시간 • 배터리 공간 • 무게 제한 |
|
배터리 방향 |
일반적인 우선순위 |
주요화학 |
|
FPV 드론 배터리 |
무게, C-rate, 스로틀 응답성, 컴팩트한 크기 |
LiPo / 리튬 이온 |
|
무인항공기 배터리 |
지구력, 탑재량, 에너지 밀도, 임무 시간 |
반고체 |
FPV 배터리는 일반적으로 항공기 중량, 모터 및 ESC 요구 사항, 비행 스타일 및 커넥터 레이아웃을 기준으로 선택됩니다. 일반적인 HSS 에너지 플랫폼에는 3S, 6S, 8S 및 12S가 포함되며 용량은 약 450mAh~9000mAh이고 방전 용량은 일반적으로 15C~100C입니다.
LiPo는 고방전 FPV 응용 분야의 주류 옵션인 반면, 더 긴 비행 시간과 에너지 용량이 더 중요한 경우에는 Li-ion을 고려할 수 있습니다.

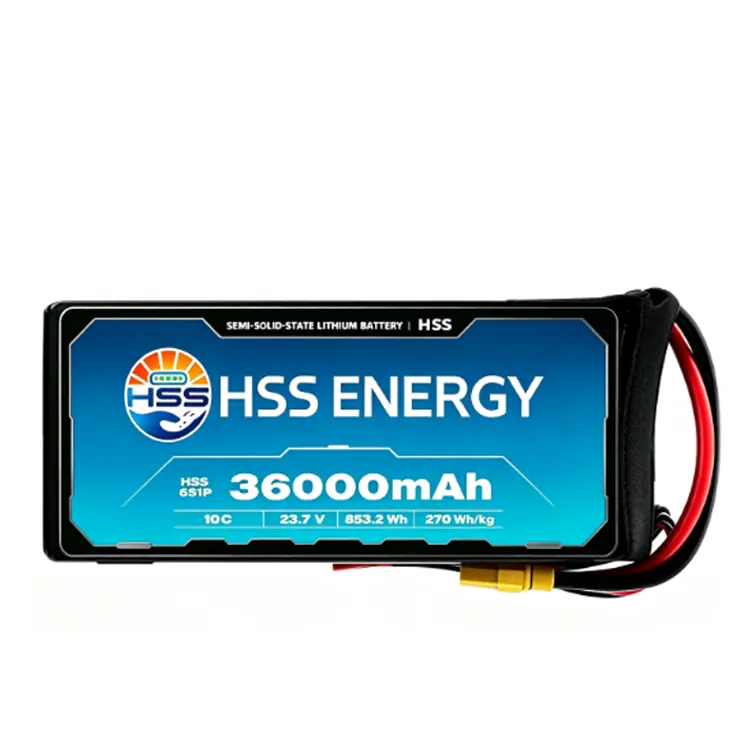

더 큰 UAV의 경우 배터리 선택은 일반적으로 킬로그램당 사용 가능한 에너지와 항공기가 효율적으로 운반할 수 있는 배터리 무게에 따라 결정됩니다. 일반적인 HSS Energy UAV 플랫폼에는 6S, 8S, 12S 및 14S가 포함되며 일반적으로 용량은 12Ah~40Ah이고 방전 용량은 약 3C~50C입니다.
반고체 소프트팩 셀이 이 카테고리의 주요 경로입니다. 사용 가능한 반고체 셀 기술은 셀 수준에서 약 240Wh/kg ~ 500Wh/kg을 포괄하며, 이 범위의 상단은 실제 제품 구성에서 지원됩니다. 팩 수준 에너지 밀도는 더 낮으며 인클로저, 케이블, 커넥터, 절연 및 방전 요구 사항에 따라 달라집니다.
C-rate가 높다고 자동으로 더 좋아지는 것은 아니며, Wh/kg 수치가 높다고 자동으로 정답이 되는 것은 아닙니다. FPV 플랫폼은 실제 배터리 무게를 최소화하면서 빠른 전류 전달을 우선시할 수 있으며, 매핑 또는 검사 UAV는 더 높은 에너지 밀도와 더 긴 임무 시간을 통해 더 많은 이점을 얻을 수 있습니다.
산업용 또는 농업용 드론의 경우 탑재량, 이륙 전류, 임무 기간 및 충전 일정을 함께 고려해야 합니다. 일반적으로 구성을 권장하기 전에 모터, ESC, 최대 이륙 중량, 탑재량, 비행 시간 및 사용 가능한 배터리 공간을 검토합니다.

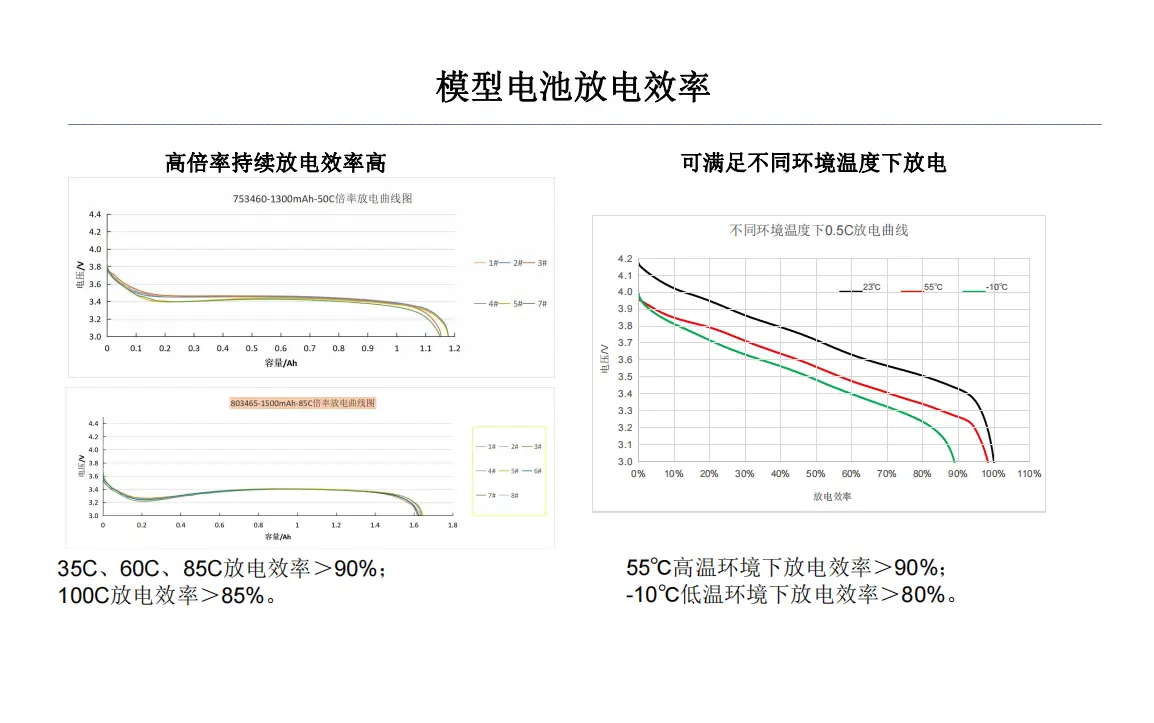

배터리 성능은 마케팅 라벨만으로는 뒷받침되지 않고 테스트 데이터로 뒷받침되어야 합니다. 한 HSS Energy 기준 배터리 테스트 세트에서 35C, 60C 및 85C에서의 방전 효율은 90% 이상이었습니다. 100C에서는 85% 이상이었습니다. 동일한 참고 자료는 55°C에서 90% 이상, -10°C에서 80% 이상의 방전 효율을 보여줍니다.
이 수치는 테스트를 거친 배터리 구성에 대한 참고 결과이며, 범주 전체에 대한 보증은 아닙니다. 최종 성능은 선택한 셀, 팩 디자인, 방전 속도 및 작동 온도에 따라 달라집니다.
이 카테고리에 대해 참조 방전 효율 테스트 자료가 제공됩니다. 결과는 테스트된 구성에만 적용됩니다.
HSS Energy는 다음을 포함하여 드론 배터리 프로젝트에 대한 완전한 OEM/ODM 맞춤화를 지원합니다.
· 시리즈 수 및 전압
· 용량 및 방전 능력
· 세포 화학 및 세포 플랫폼
· 배터리 크기 및 목표 중량
· 케이블 게이지, 케이블 길이 및 커넥터 방향
· 커넥터 유형
· 팩 구조 및 단열재
· 라벨, 브랜딩 및 포장
일반적인 커넥터에는 XT60 및 XT90이 포함되며 항공기에 필요할 경우 다른 레이아웃을 검토할 수 있습니다. FPV 및 표준 UAV 팩에는 일반적으로 프로젝트에서 다른 아키텍처를 사용하지 않는 한 CAN, RS485, Bluetooth 또는 통합 충전기가 포함되지 않습니다.
|
일반적인 사용자 정의 작업흐름 요구사항 -> 배터리 제안 -> 샘플 -> 비행시험 -> 확인 -> 대량생산 |
벤치 성능이 항상 항공기 성능으로 직접적으로 해석되는 것은 아니기 때문에 비행 테스트가 중요합니다. 중량 분포, 모터 효율성, 탑재량, 주변 온도 및 비행 프로필이 모두 최종 결과에 영향을 미칠 수 있습니다.
문서화 및 운송
UN38.3 및 MSDS 문서는 일부 배터리 모델 및 구성에 제공됩니다. 해당 카테고리의 모든 배터리에 적용된다고 가정하기보다는 주문 승인 전에 특정 제품에 대한 문서를 확인해야 합니다.
견적 전 보내드릴 내용
드론 애플리케이션, 필수 전압/S 카운트, 모터 및 ESC 데이터, 필수 비행 시간, 최대 이륙 중량 및 탑재량, 예상 전류, 사용 가능한 배터리 크기 및 중량 제한, 커넥터 요구 사항 및 예상 주문 수량을 보냅니다.
FPV 배터리를 선택해야 할까요, 아니면 UAV 배터리를 선택해야 할까요?
FPV 배터리는 일반적으로 높은 방전, 낮은 무게 및 비행 반응을 우선시합니다. UAV 배터리는 일반적으로 내구성, 탑재량 효율성 및 에너지 밀도에 더 중점을 둡니다.
드론 배터리에는 어떤 화학물질이 사용되나요?
FPV 프로젝트는 일반적으로 LiPo 또는 Li-ion을 사용합니다. UAV 프로젝트는 주로 반고체 소프트 팩 셀을 사용합니다.
240-500Wh/kg 범위는 팩 수준인가요?
아니요. 이는 셀 수준 범위입니다. 실제 팩 수준 에너지 밀도는 전체 배터리 구성에 따라 달라집니다.
