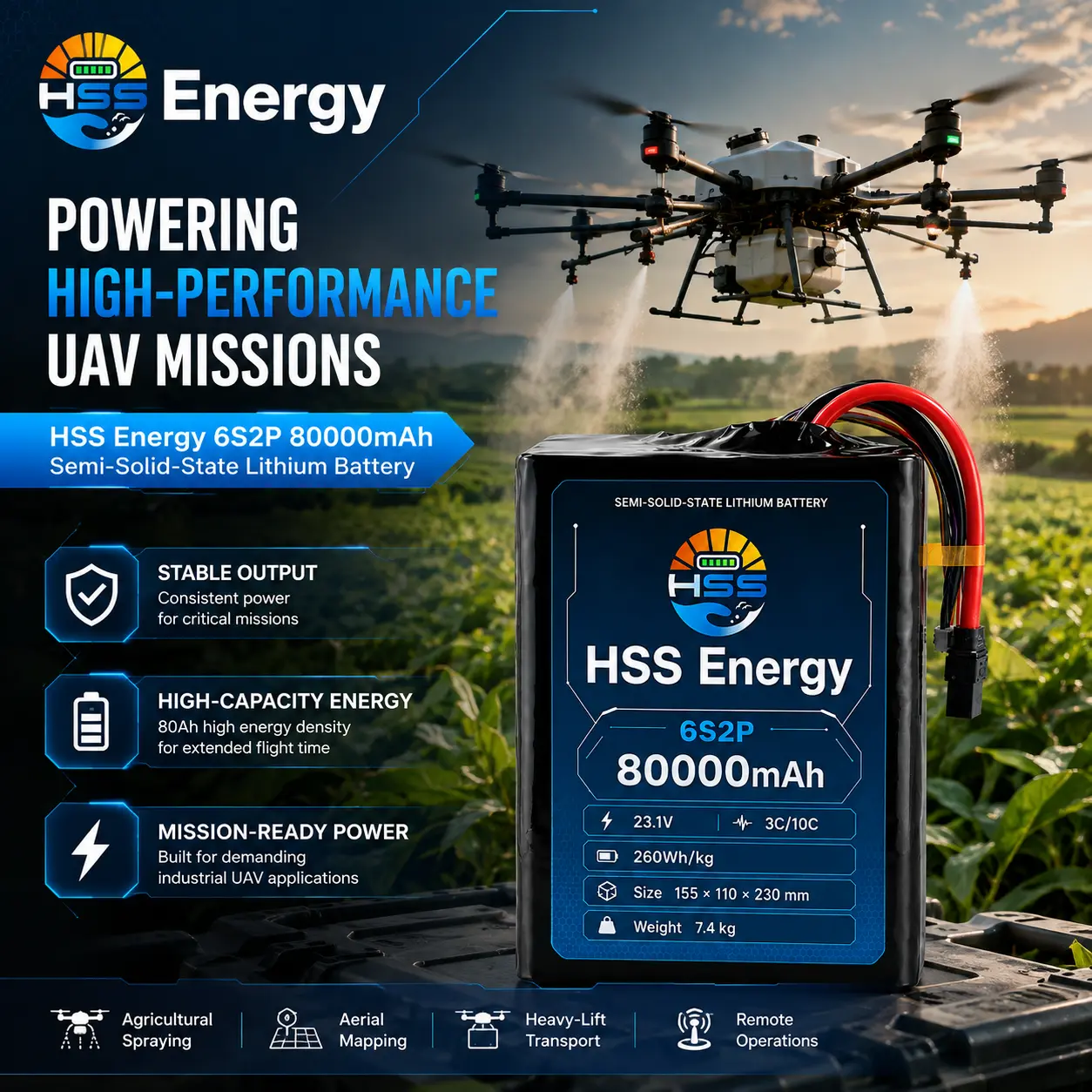

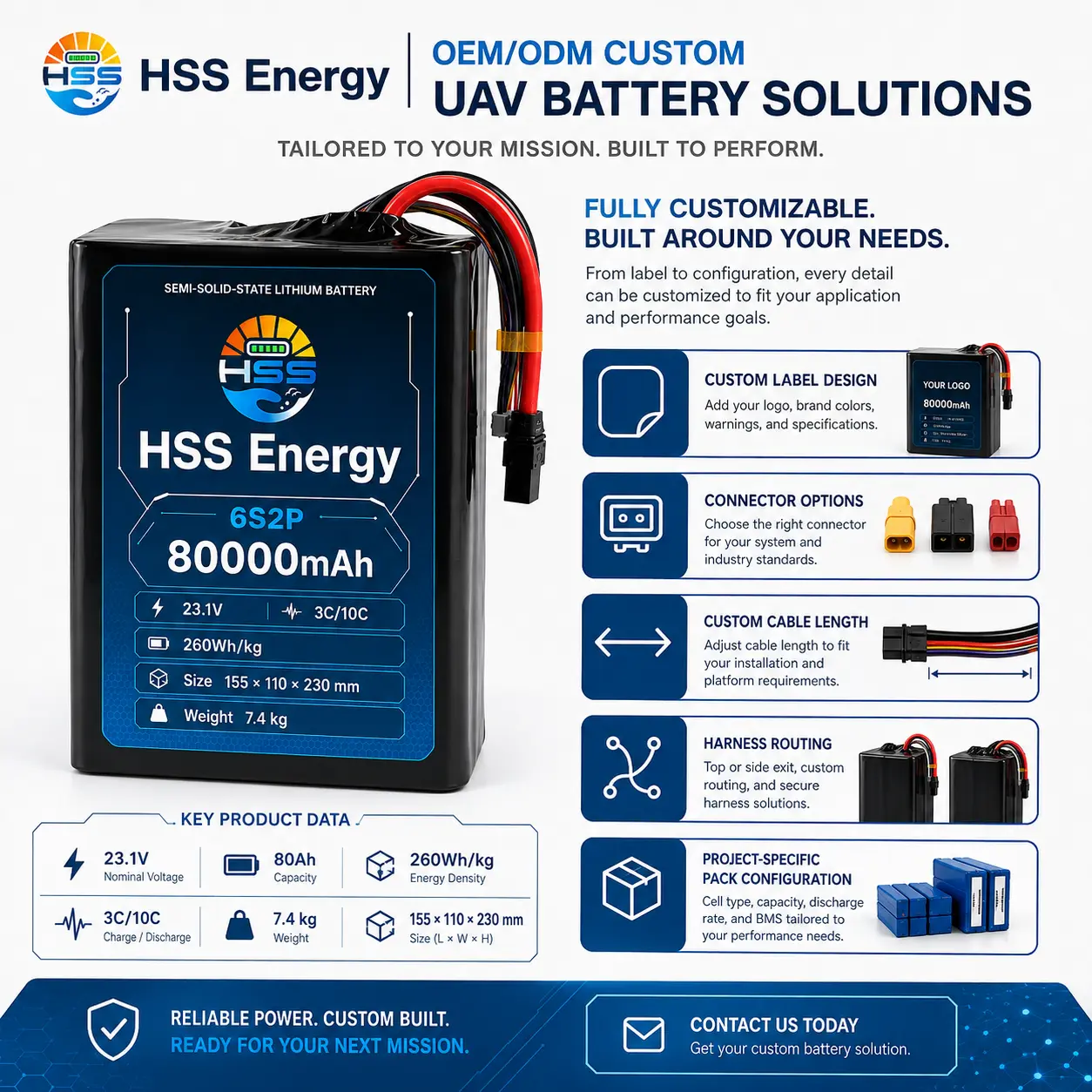

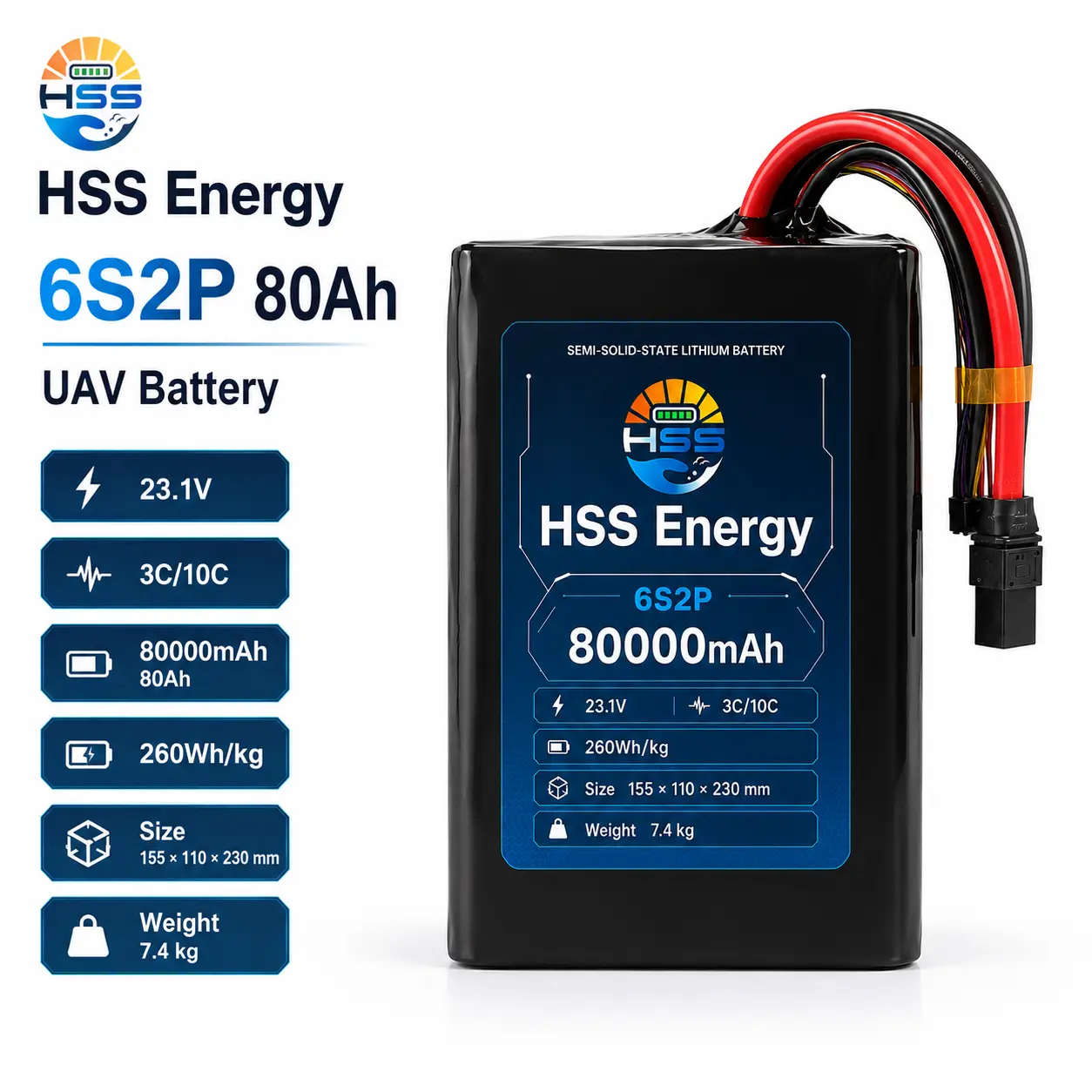

고품질 6S 80000mAh UAV 배터리는 현재 HSS Energy 6S2P 분기에서 최대 용량 위치입니다. 이는 배터리 질량을 최소화하는 것보다 23.1V급 아키텍처를 유지하는 것이 더 중요한 프로젝트를 위해 설계되었습니다. 계산된 공칭 에너지가 1848Wh이고 팩이 7.4kg이므로 구매자 결정은 "사용 가능한 용량이 얼마나 됩니까?"가 아닙니다. 항공기가 해당 에너지를 안전하게 운반하고, 냉각하고, 안전하게 전기적으로 사용할 수 있는지 여부입니다.
|
매개변수 |
사양 |
|
제품 모델 |
HSS 6S2P-80Ah |
|
제품 카테고리 |
반고체 리튬 무인기 배터리 |
|
구성 |
6S2P |
|
공칭 전압 |
23.1V |
|
공칭 용량 |
80000mAh / 80Ah |
|
공칭 에너지 |
1848Wh |
|
공개된 에너지 밀도 |
제공된 제품 참조서에 표시된 260Wh/kg 값 |
|
계산된 팩 참조 |
약 250Wh/kg (1848Wh / 7.4kg) |
|
팩 무게 |
대략. 7.4kg |
|
팩 크기(L x W x H) |
155x110x230mm |
|
표시된 방전율 |
제품 참조에 표시된 3C / 10C |
|
산술 전류 참조 |
3C에서 240A; 10C에서 800A(산술 참조만, 검증된 팩 한계는 아님) |
|
전원/밸런스 인터페이스 |
고전류 전원 리드 및 밸런스 인터페이스가 표시됩니다. 승인된 주문에 대해 최종 결합 커넥터 및 케이블 구성이 확인되었습니다. |
|
충전 프로필 |
일치하는 시리즈 수 충전; 최종 구성에 대해 충전 전압/전류 및 충전기 워크플로가 확인되었습니다. |
6S2P 80Ah UAV 배터리는 이 HSS 6S 분기에서 가장 큰 용량 옵션입니다. 항공기에 7.4kg 팩을 수용할 수 있는 공간과 탑재하중 여유가 있고 추가 설치된 에너지로 인해 임무 수행에 실질적인 이점이 있는 경우에만 이를 선택하십시오. 그렇지 않으면 66Ah 옵션을 통합하는 것이 더 쉬울 수 있습니다.
|
결정 |
6S2P 66Ah |
6S2P 80Ah |
14S1P 36Ah |
|
공칭 에너지 |
1564.2Wh |
1848Wh |
1864.8Wh |
|
공칭 전압 |
23.7V |
23.1V |
51.8V |
|
용량 |
66아 |
80Ah |
36아 |
|
팩 질량 |
5.35kg |
7.4kg |
5.6kg |
|
핵심 선택 |
더 낮은 질량 6S2P |
최대 6S 용량 |
비슷한 에너지, 더 높은 전압 |
이 고용량 6S UAV 배터리는 HSS 14S1P 36Ah 플랫폼과 비교되어야 합니다. 두 팩이 거의 동일한 공칭 에너지 등급(1848Wh 대 1864.8Wh)에 속하면서도 매우 다른 전압 및 암페어 시간 아키텍처를 사용하기 때문입니다. 선택은 Wh만이 아닌 추진 전압, ESC 제한, 충전기 아키텍처, 전류 프로필 및 항공기 배선을 따라야 합니다.
최대 용량 6S 브랜치의 엔지니어링 스냅샷 에너지, 질량 및 전압 아키텍처를 함께 평가해야 합니다.
|
6S2P 구성 |
23.1V 전압 |
155x110x230mm 팩 크기 |
7.4kg 팩 질량 |
80Ah 드론 배터리의 경우 게시된 260Wh/kg 값은 계산된 완성 팩 기준과 분리되어야 합니다. 1848Wh와 7.4kg의 완성된 팩 질량을 사용하면 약 250Wh/kg이 됩니다. 전체 팩에는 절연체, 리드, 커넥터 하드웨어 및 구조 재료가 포함되어 있으므로 내구성과 탑재하중 마진을 비교할 때 이러한 구별이 중요합니다.
|
다음과 같은 경우에 이 SKU를 선택하세요 6S2P 아키텍처 내 최대 설치 에너지가 기본 요구 사항인 경우 이 SKU를 선택하십시오. |
다음 경우에 다른 SKU로 이동하세요. 더 낮은 질량이 필요할 경우 66Ah로 이동합니다. 더 높은 전압 아키텍처가 허용되고 더 적은 팩 질량으로 유사한 Wh가 필요한 경우 14S36Ah로 이동합니다. |
23.1V 80Ah UAV 배터리는 6S 브랜치 내 최대 에너지가 주요 설계 목표인 대형 전문 멀티로터 및 산업용 UAV 프로그램에 대해 평가할 수 있습니다. 임무 시간은 용량만으로 판단하기보다는 측정된 항공기 전력 수요를 기준으로 추정해야 합니다.
80Ah 6S2P 플랫폼용 대형 UAV 애플리케이션 참조 임무 시간은 실제 항공기 전력 수요로부터 추정되어야 합니다.
80000mAh 반고체 드론 배터리 프로젝트의 경우 HSS Energy는 설치된 에너지 목표, 항공기 질량 마진, 베이 부피, 리프팅 또는 취급 방법, 실제 전류 로그 및 충전기 기능을 검토해야 합니다. 프로젝트에서 14S도 고려하고 있다면 샘플을 선택하기 전에 6S80과 14S36 아키텍처를 비교해야 합니다.
80Ah에서는 이미 대형 6S 배터리입니다. 실제 비행 전류, 케이블 길이, 충전기, 설치 공간 및 서비스를 위해 7.4kg 팩을 설치 및 제거하는 방법을 확인하세요. 항공기가 14S도 수용할 수 있는 경우 빌드를 동결하기 전에 두 아키텍처를 모두 비교하십시오.
|
전체 현재 경로 확인 플러그는 인터페이스의 한 부분일 뿐입니다. 측정된 전류, 결합 커넥터, 케이블 게이지, 케이블 길이, 라우팅 및 충전기를 함께 검토하십시오. |
하네스 세부 사항 문제 극성, 출구 방향, 굽힘 반경 및 스트레인 릴리프는 항공기 레이아웃과 일치해야 합니다. 배선이 긴 케이블을 사용하면 설치 문제가 바뀔 수 있습니다. |
|
7.4kg 팩 계획 팩이 어떻게 들어 올려지고, 고정되고, 연결되고 제거되는지 확인하십시오. 베이에 맞는 배터리는 여전히 서비스하기 어려울 수 있습니다. |
C-Rate만 사용하지 말고 비행 데이터를 사용하세요. 팩, 케이블 및 커넥터 경로를 검토할 때 현재 로그 및 이벤트 기간은 단순한 C-rate 곱셈보다 더 유용합니다. |
|
배송 시 팩 보호 승인된 포장에는 커넥터 보호, 완충재, 포장 방향, 배치 라벨, 상자 및 취급 식별이 포함될 수 있습니다. |
먼저 샘플을 채취한 후 반복 샘플 또는 파일럿 주문을 사용하여 적합성, 핸들링, 인터페이스, 충전 및 항공기 작동을 확인한 다음 이후 배치를 위해 승인된 설정을 유지하십시오. |
샘플링 전 보낼 내용
에너지 목표, 질량 마진, 베이 크기, 현재 로그, 커넥터 사진, 케이블 길이, 충전기 데이터, 처리 제한 사항 및 14S도 고려되는지 여부를 보냅니다.
80Ah 모델은 최대 용량 6S2P 위치입니다. 더 많은 설치 에너지를 제공하지만 약 2.05kg의 팩 질량이 추가되므로 더 많은 항공기 탑재량과 구조적 여유가 필요합니다.
공칭 에너지는 거의 동일하지만 전압 및 암페어 시간 아키텍처는 매우 다릅니다. 비교는 구매자가 추진 전자장치와 현재 수요에 맞는 아키텍처를 선택하는 데 도움이 됩니다.
아니요. 이는 제품에 게시된 에너지 밀도 값으로 처리됩니다. 계산된 완성 팩 기준은 1848Wh 및 7.4kg에서 약 250Wh/kg입니다.
예. 샘플링 전에 최종 인터페이스를 검토할 수 있도록 결합 커넥터, 케이블 게이지, 케이블 길이 및 전류 프로필을 보냅니다.
허용되는 배터리 질량, 배터리 베이 크기, 장착 방향, 케이블 출구, 무게 중심 및 충전기/ESC 전압 호환성을 확인하십시오.
