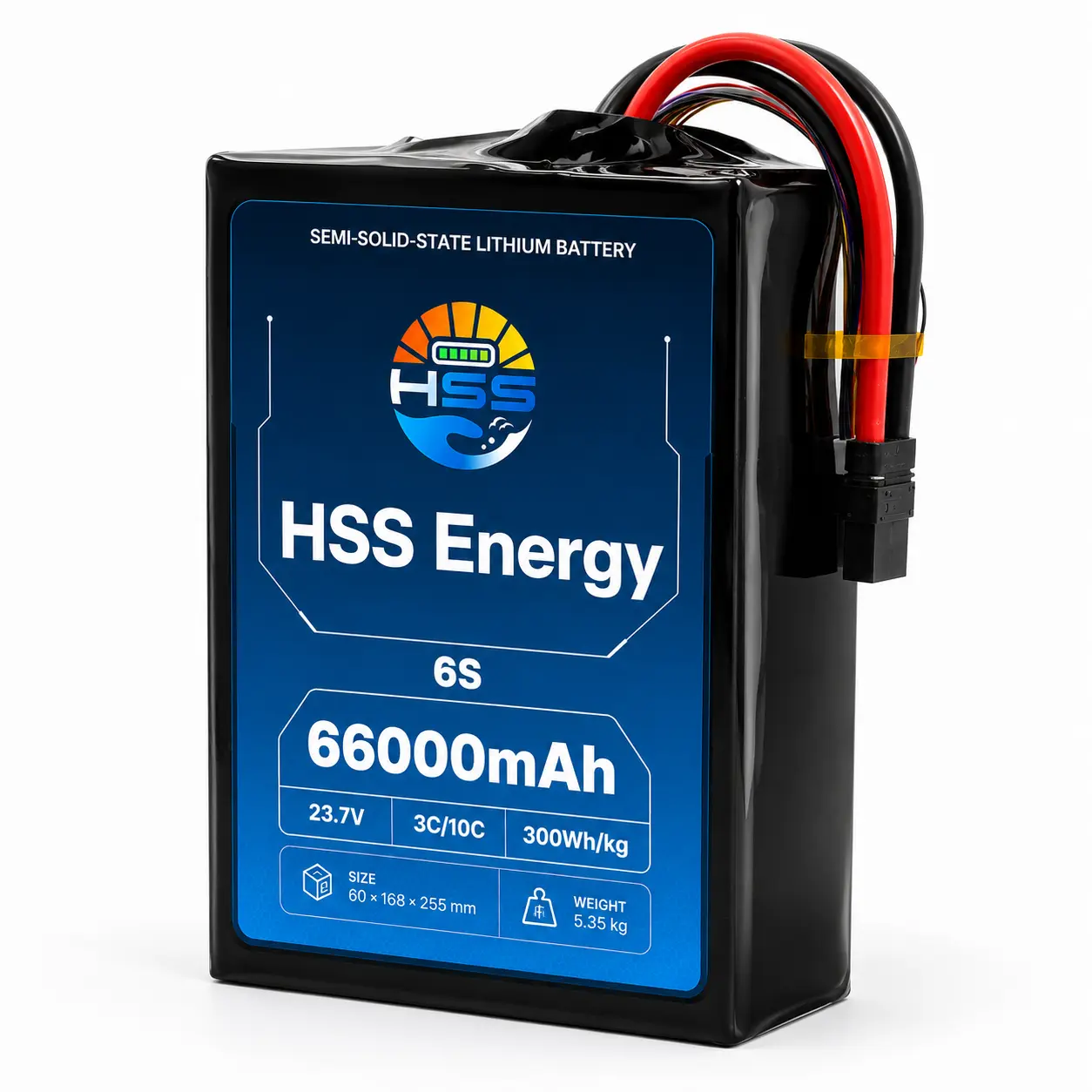

맞춤형 6S 66000mAh UAV 배터리는 HSS Energy의 기존 6S 용량 범위를 뛰어넘는 새로운 대형 포맷을 생성합니다. 이는 23.7V급 6S 아키텍처를 유지하면서 훨씬 더 많은 에너지를 설치하려는 항공기 프로그램을 위한 것입니다. 주요 구매 절충안은 분명합니다. 66Ah는 임무 에너지를 높이지만 5.35kg 팩과 255mm 봉투로 인해 배터리 베이 부피, 무게 중심, 케이블 출구 및 전류 수요가 더 작은 HSS 6S 팩보다 더 중요해집니다.
|
매개변수 |
사양 |
|
제품 모델 |
HSS 6S2P-66Ah |
|
제품 카테고리 |
반고체 리튬 무인기 배터리 |
|
구성 |
6S2P |
|
공칭 전압 |
23.7V |
|
공칭 용량 |
66000mAh / 66Ah |
|
공칭 에너지 |
1564.2Wh |
|
공개된 에너지 밀도 |
제공된 제품 참조서에 표시된 300Wh/kg 값 |
|
계산된 팩 참조 |
약 292Wh/kg (1564.2Wh / 5.35kg) |
|
팩 무게 |
대략. 5.35kg |
|
팩 크기(L x W x H) |
60x168x255mm |
|
표시된 방전율 |
제품 참조에 표시된 3C / 10C |
|
산술 전류 참조 |
3C에서 198A; 10C에서 660A(산술 참조만, 검증된 팩 한계는 아님) |
|
전원/밸런스 인터페이스 |
고전류 전원 리드 및 밸런스 인터페이스가 표시됩니다. 승인된 주문에 대해 최종 결합 커넥터 및 케이블 구성이 확인되었습니다. |
|
충전 프로필 |
일치하는 시리즈 수 충전; 최종 구성에 대해 충전 전압/전류 및 충전기 워크플로가 확인되었습니다. |
6S2P 66Ah UAV 배터리는 항공기가 6S를 유지해야 하지만 기존 팩으로는 더 이상 충분한 임무 에너지를 제공하지 못하는 경우에 실용적인 개선 방법입니다. 80Ah 옵션보다 질량과 설치 여유가 더 많기 때문에 첫 번째 점검은 베이 적합성, CG, 커넥터 액세스 및 실제 비행 전류를 확인해야 합니다.
|
선택 포인트 |
6S2P 66Ah |
6S2P 80Ah |
|
공칭 에너지 |
1564.2Wh |
1848Wh |
|
팩 질량 |
대략. 5.35kg |
대략. 7.4kg |
|
봉투 |
60x168x255mm |
155x110x230mm |
|
제품 위치 |
대형 스텝업 |
최대 용량 6S 분기 |
|
언제 선택하세요 |
질량은 여전히 중요하다 |
설치된 에너지가 지배적 |
23.7V 66Ah UAV 배터리의 경우 기계적 적합성은 1차 엔지니어링 문제입니다. 배터리 베이 도면 또는 최대 L x W x H 봉투, 허용 팩 질량, 장착 방향, 케이블 출구, 제거 경로 및 CG 타겟을 보냅니다. 60 x 168 x 255mm 폼 팩터는 한 축에서 크고 좁기 때문에 사용 가능한 볼륨만으로는 설치 적합성이 입증되지 않습니다.

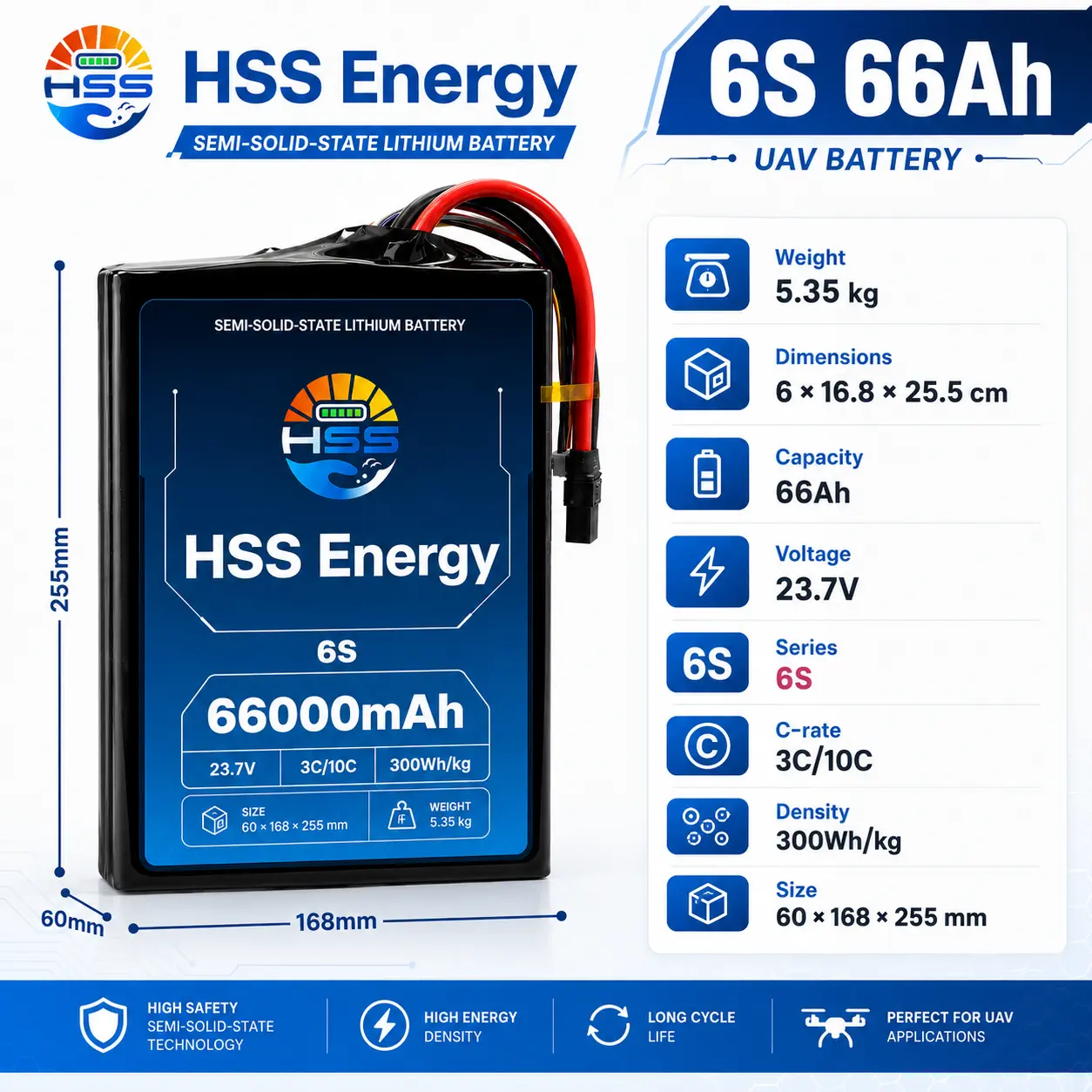

6S2P 66Ah 플랫폼에 대한 기계적 적합 기준; 치수와 질량은 항공기 통합 결정의 일부입니다.
|
6S2P 구성 |
23.7V 전압 |
60x168x255mm 팩 크기 |
5.35kg 팩 질량 |
3C/10C 기준 속도의 66Ah 드론 배터리는 용량에 C-rate를 곱할 때 198A 및 660A의 산술 값을 제공합니다. 이러한 수치는 검증된 연속 또는 피크 팩 전류 제한으로 표시되지 않습니다. 최종 빌드가 승인되기 전에 측정된 평균 전류, 최대 전류, 이벤트 기간, 추진 컨트롤러 제한 및 커넥터 요구 사항을 제공하십시오.
|
다음과 같은 경우에 이 SKU를 선택하세요 항공기가 6S를 유지해야 하지만 더 작은 HSS 6S 팩보다 훨씬 더 많은 설치 에너지가 필요한 경우 이 구성을 선택하십시오. |
다음 경우에 다른 SKU로 이동하세요. 최대 설치 에너지가 추가 팩 질량보다 클 경우 80Ah로 이동합니다. 베이 부피 또는 항공기 질량이 주요 제약인 경우 더 작은 6S 팩으로 이동하십시오. |
66Ah UAV 배터리 팩은 항공기 질량, 전기 부하 및 설치 형상이 일치된 후 전문 멀티로터, 농업, 매핑 및 산업용 UAV 프로젝트에 대해 평가될 수 있습니다. 플랫폼이 훨씬 더 큰 에너지 보유량으로 이동하면서 6S 전압 제품군을 유지해야 하는 경우 특히 관련이 있습니다.
66Ah 승압 플랫폼을 위한 전문 UAV 애플리케이션 컨텍스트 최종 적합성은 항공기 하중, 질량, 베이 및 인터페이스 검증에 따라 달라집니다.
66000mAh 반고체 드론 배터리를 소싱하는 구매자의 경우 HSS Energy는 기존 6S 배터리 라벨, 최대 베이 봉투, 허용 질량, 케이블 출구, 커넥터, 충전기 및 측정된 전류 프로필을 검토할 수 있습니다. 검토에서는 항공기가 새로운 질량, CG, 접근 또는 전류 경로 문제를 발생시키지 않고 더 작은 6S 팩에서 한 단계 더 발전할 수 있는지 여부에 중점을 둡니다.
이미 6S로 비행 중인 항공기의 경우 오늘 사용 중인 배터리부터 시작하세요. 용량을 변경하기 전에 크기, 커넥터 위치, 케이블 출구, 충전기 및 허용 질량을 66Ah 팩과 비교하십시오. 많은 개조 프로젝트에서는 이러한 맞춤 세부 사항이 Ah 수치보다 더 중요합니다.
|
기존 팩으로 시작 66Ah가 실용적인 단계인지 결정하기 전에 현재 봉투, 설치된 질량, 충전기, 커넥터 위치 및 실제 비행 전류를 확인하십시오. |
플러그뿐만 아니라 커넥터도 일치시키세요 결합 커넥터, 극성, 케이블 게이지, 길이, 출구 방향, 굽힘 반경 및 스트레인 릴리프를 확인하십시오. 설치 후에도 계속 접근할 수 있어야 합니다. |
|
들어갔다가 다시 나올 것인가? 팩은 사용 가능한 용량에 맞을 수 있지만 여전히 설치하거나 제거하기 어렵습니다. 구속, 케이블 굴곡 공간, 커넥터 접근 및 CG를 확인하십시오. |
OEM 라벨 및 제품 ID 승인된 주문에는 모델 식별, 경고, 바코드 또는 QR 코드, 배치 ID 및 상자 표시를 사용할 수 있으므로 교체 재고를 쉽게 식별할 수 있습니다. |
|
대체 프로그램을 위한 포장 커넥터 보호, 쿠션, 팩 방향, 상자, 배치 식별 및 목적지 처리가 주문에 맞춰질 수 있습니다. |
샘플 후 설정을 동결합니다. 항공기 검증 후 커넥터, 케이블 레이아웃, 라벨 및 포장 세부 정보를 기록하여 반복 주문이 동일한 승인된 설정을 따르도록 합니다. |
현재 6S 설정 보내기
현재 배터리 라벨, 베이 크기, 허용 질량, 커넥터 사진, 케이블 길이, 충전기 데이터, 비행 전류, 장착 방향 및 예상 수량을 보냅니다.
항공기에 큰 에너지 증가가 필요하지만 여전히 의미 있는 질량 또는 설치 제약이 있는 경우 66Ah를 선택합니다. 추가 팩 질량보다 최대 설치 에너지가 더 중요한 경우 80Ah로 이동하십시오.
아니요. 이는 제품 참조 C-rate 값입니다. 연속 전류, 피크 전류 및 허용 지속 시간은 승인된 팩, 커넥터, 냉각 및 항공기 부하 프로필을 기준으로 확인됩니다.
항공기 전압 제한, 평균 및 최대 전류, 배터리 베이 크기, 허용 가능한 배터리 질량, 커넥터 요구 사항, 케이블 길이, 충전기 정보 및 예상 임무 듀티 사이클을 보냅니다.
예. 커넥터 유형, 케이블 길이, 케이블 출구 및 라벨링은 OEM/ODM 구성의 일부로 검토될 수 있습니다.
아니요. 용량은 팩 질량, 베이 형상, CG 이동, 현재 수요 및 충전 작업 흐름과 함께 평가되어야 합니다.
