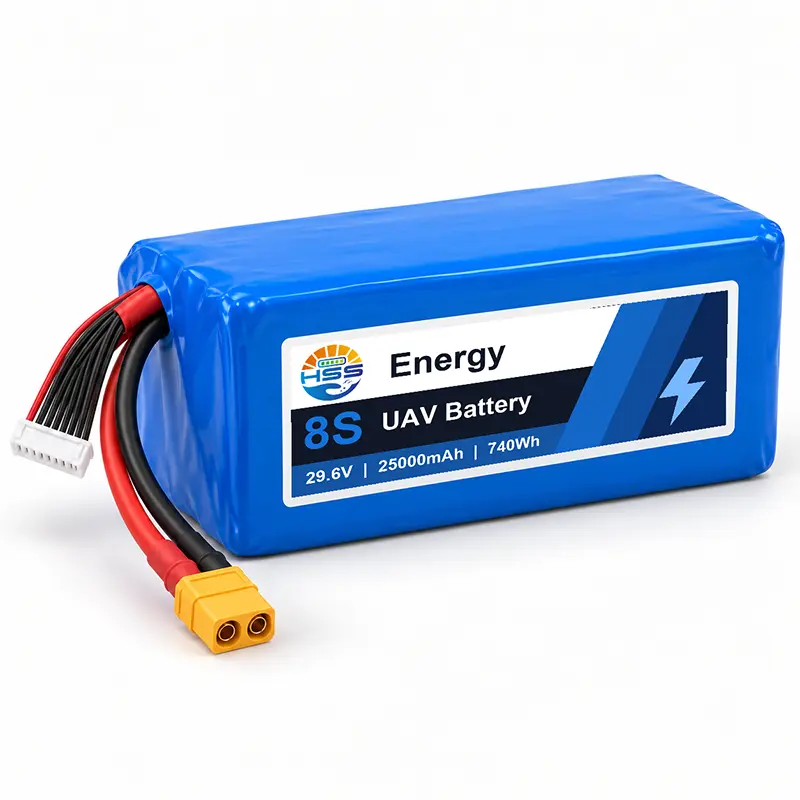

각 8S 25000mAh UAV 배터리에 대한 HSS 에너지 주문 검토는 항공기 전압 범위, 부하 프로필 및 장착 범위부터 시작됩니다. 이 팩은 25Ah 용량의 8개 시리즈 그룹을 결합합니다. 통합하기 전에 전체 UAV 전원 시스템에 대한 33.6V 충전 끝점, 22.0V 방전 제한 및 외부 연결을 확인하십시오.
|
매개변수 |
지정된 값 |
|
셀 지정 |
10474172-25000mAh(솔리드 스테이트) |
|
시리즈 구성 |
8S |
|
공칭 용량 |
25000mAh / 25Ah |
|
공칭 전압 |
29.6V |
|
공칭 에너지 |
740Wh, 29.6V × 25Ah로 계산 |
|
최대 충전 전류 |
25A(1C) |
|
충전 차단 전압 |
33.6V |
|
방전 컷오프 전압 |
22.0V |
|
연속 방전 정격 |
75A(3C) |
|
최고 방전 등급 |
250A(10C) |
|
사이클 수명 참조 |
1000주기 |
샘플 평가 전에 5가지 한계를 확인하십시오. 최대 충전 전압 33.6V, 연속 부하 75A, 피크 정격 250A, 본체 195 × 90 × 78mm, 설치 중량 약 2650g. 이 값은 첫 번째 호환성 화면을 정의합니다. 항공기 수준 검토를 대체하지 않습니다.
항공기 전압 범위, 연속 및 피크 전류 프로필, 사용 가능한 배터리 칸, 케이블 출구 방향, 커넥터 및 극성, 충전기 구성을 제공합니다. 이러한 입력은 의도된 항공기에 대해 제안된 샘플을 검토하는 데 사용됩니다.
이 25Ah UAV 배터리 팩의 740Wh 공칭 에너지를 직접적인 비행 시간 약속이 아닌 임무 계획의 입력으로 사용하세요. 항공기 질량, 탑재량, 추진 효율, 날씨, 경로 및 착륙 예비는 사용 가능한 내구성을 결정합니다. 약 2,650g의 팩 질량도 탑재량 및 무게 중심 계산에 포함되어야 합니다.
29.6V 25Ah UAV 배터리는 충전 중단 시 33.6V에 도달합니다. 모터 컨트롤러, 전력 분배, 항공 전자 장치 및 보조 부하가 완전히 충전된 전압을 수용하는지 확인하십시오. 22.0V 팩 한도 이상으로 항공기 경고를 설정하면 정상적인 작동 시 착륙 여유 공간이 소모되지 않습니다.
제공된 310Wh/kg 값은 전체 배터리가 아닌 개별 셀에 적용됩니다. 제공된 740Wh 공칭 에너지와 약 2.65kg의 최종 팩 중량을 사용하면 계산된 팩 수준 값은 약 279Wh/kg입니다. 이러한 구별은 절연체, 도체, 커넥터, 랩 및 기타 조립품을 설명합니다.
25Ah 고체 UAV 배터리는 8개의 시리즈 그룹을 사용합니다. 셀 매칭은 그룹을 조립하기 전에 용량, 개방 회로 전압 및 내부 저항을 비교해야 합니다. 전도성 표면 사이의 절연, 제어된 탭 결합 및 케이블 출구의 스트레인 릴리프는 별도의 검사입니다. 시각적인 일치만으로는 전기적 일관성이 확립되지 않습니다.

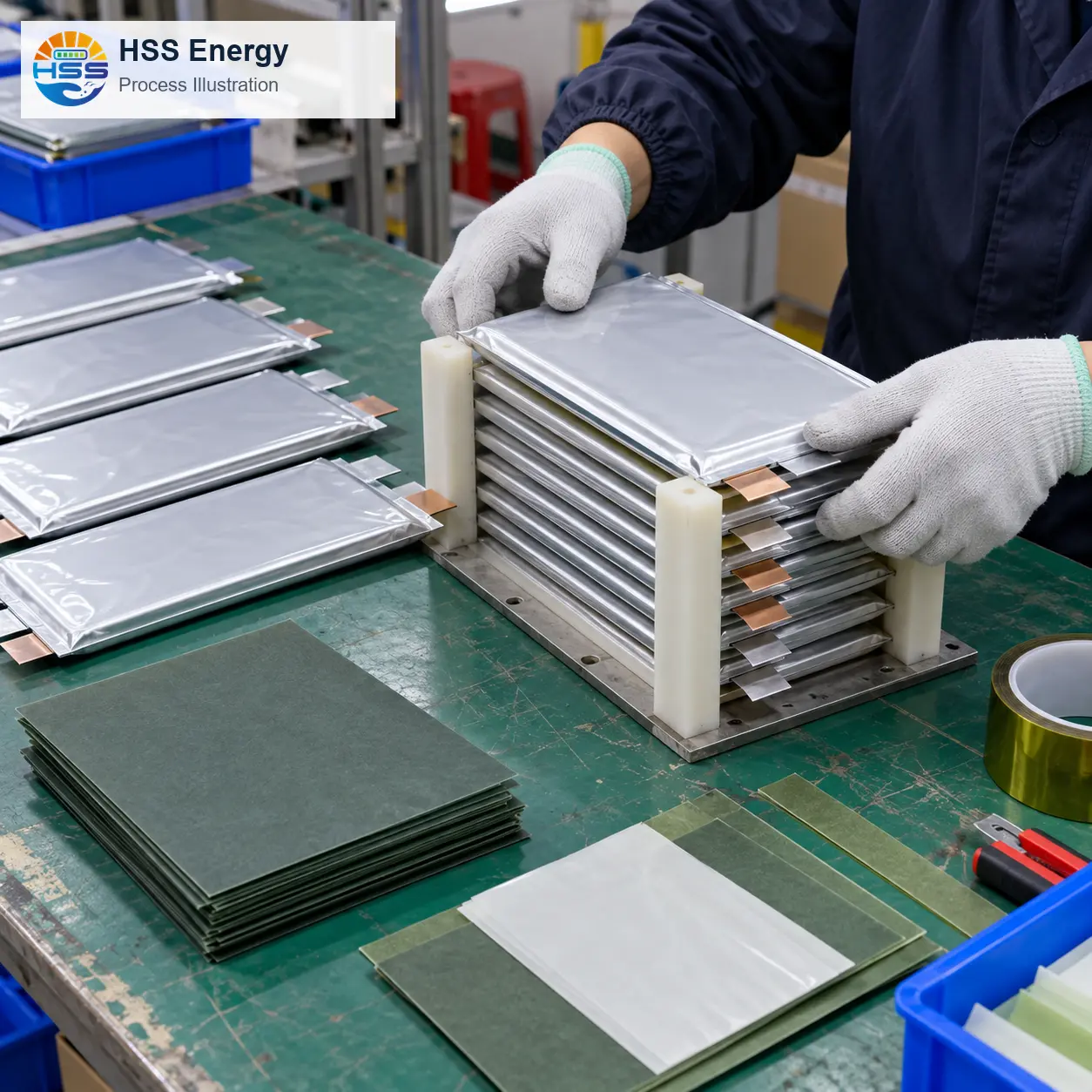

공정도면 • 셀 배열 및 단열재 준비
|
상태 |
지정된 한도 |
|
작동 온도 |
-20~55°C |
|
보관온도 |
-20~40°C |
|
보관 습도 |
85%RH 이하 |
이 범위는 제공된 제품 제한을 정의합니다. 이는 항공기 수준의 열 검토를 대체하지 않습니다. 충전 장비, 인클로저 공기 흐름 및 계획된 듀티 사이클은 실제 설치 및 주변 조건에 맞게 선택해야 합니다.

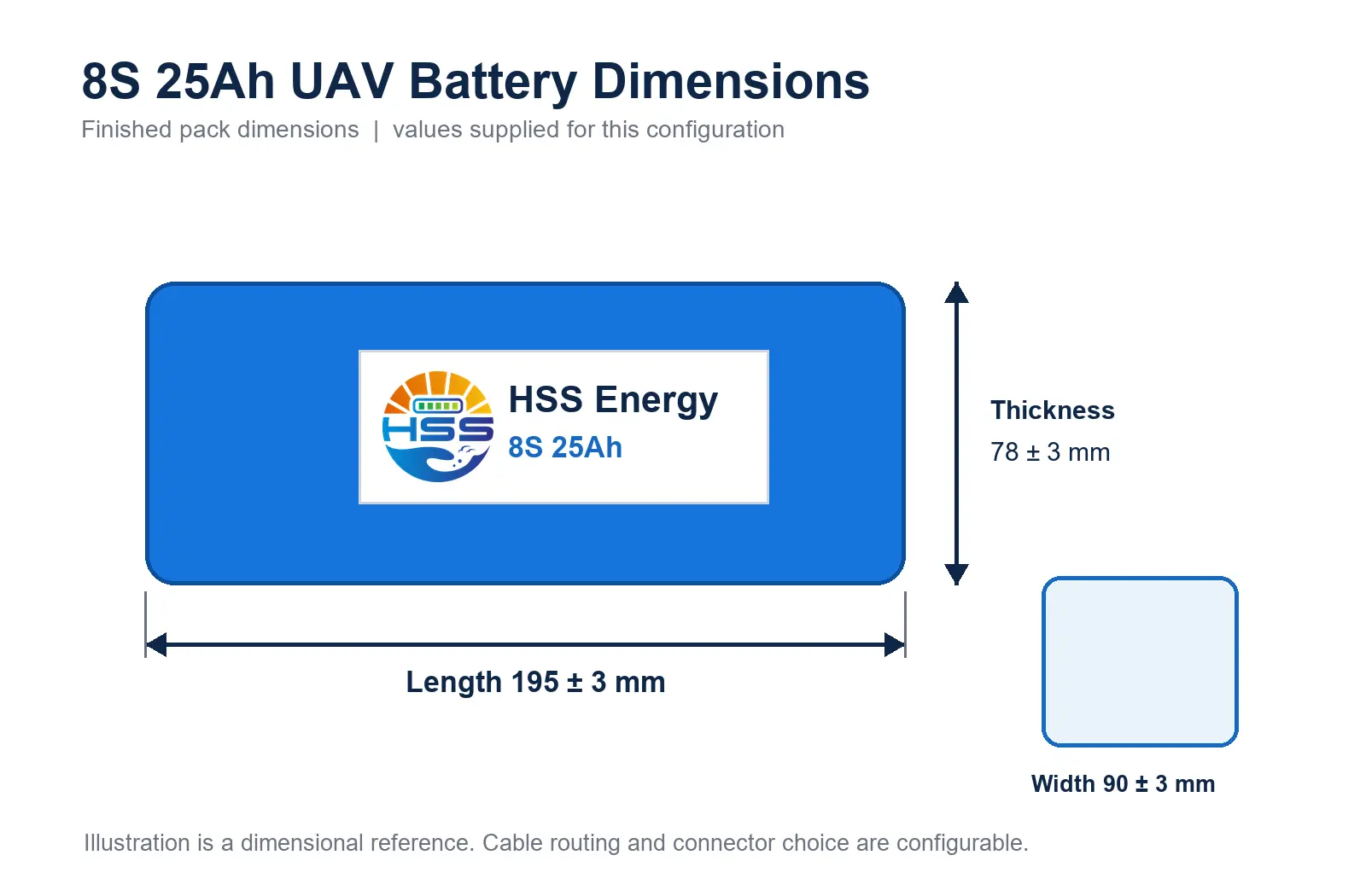

치수 그림 • 완성된 팩 본체 및 제공된 공차
|
기계 품목 |
지정된 값 |
|
완성된 본체 |
90 ± 3mm × 78 ± 3mm × 195 ± 3mm |
|
대략적인 무게 |
2650g |
8S 25Ah 드론 배터리는 소형 FPV 팩에 사용되는 평평한 프로필이 아닌 두꺼운 직사각형 몸체를 가지고 있습니다. 제조 공차, 보호 쿠션, 케이블 굴곡 반경 및 커넥터 접근을 위한 여유 공간을 확보하십시오. 항공기 트레이는 몸체를 직접 지지해야 합니다. 전원 또는 밸런스 리드는 팩 무게를 지탱해서는 안 됩니다.
|
선택항목 |
참조 구성 |
|
주전원 리드 |
10AWG, 150mm |
|
전원 커넥터 |
XT60 |
|
밸런스 하네스 |
22AWG, 150mm |
|
밸런스 커넥터 |
XH-9P(B0-B8) |

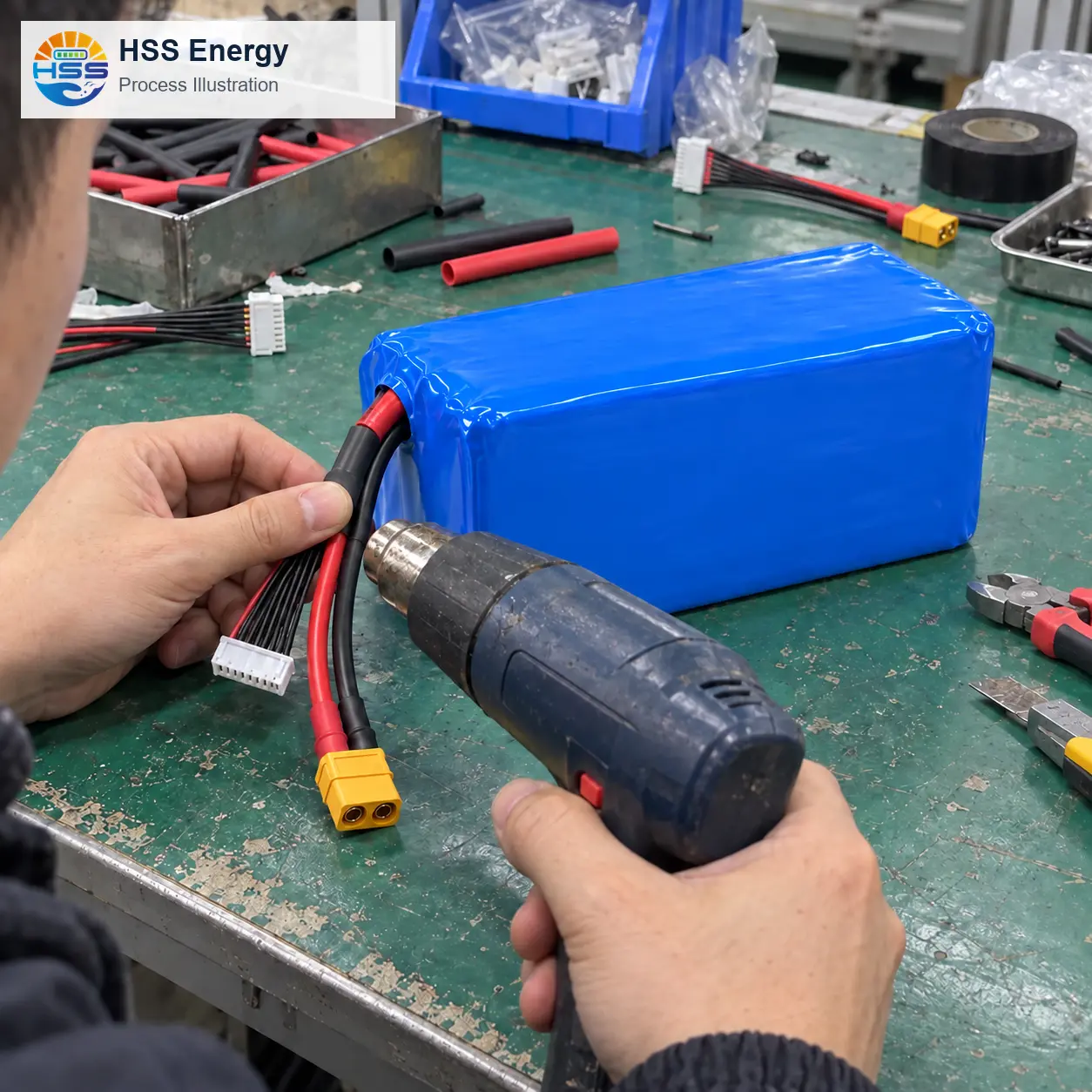

공정 예시 • 케이블 절연 및 커넥터 통합
리드 길이, 와이어 게이지 및 커넥터 유형은 승인된 항공기 인터페이스에 맞게 구성될 수 있습니다. 옵션 기준 구성 요소는 자체적으로 75A 연속 또는 250A 피크 전류 경로를 확인하지 않습니다. 전체 어셈블리에 대한 온도 상승, 접촉 저항, 극성 및 유지를 검토합니다.
75A 연속 및 250A 피크를 별도의 설계 입력으로 처리합니다. 추진 부하, 케이블 라우팅, 냉각 및 커넥터 배열은 설치된 전기 및 열 제한을 결정합니다. 셀 C-속도만으로는 허용 가능한 전체 항공기 전류를 확인할 수 없습니다.

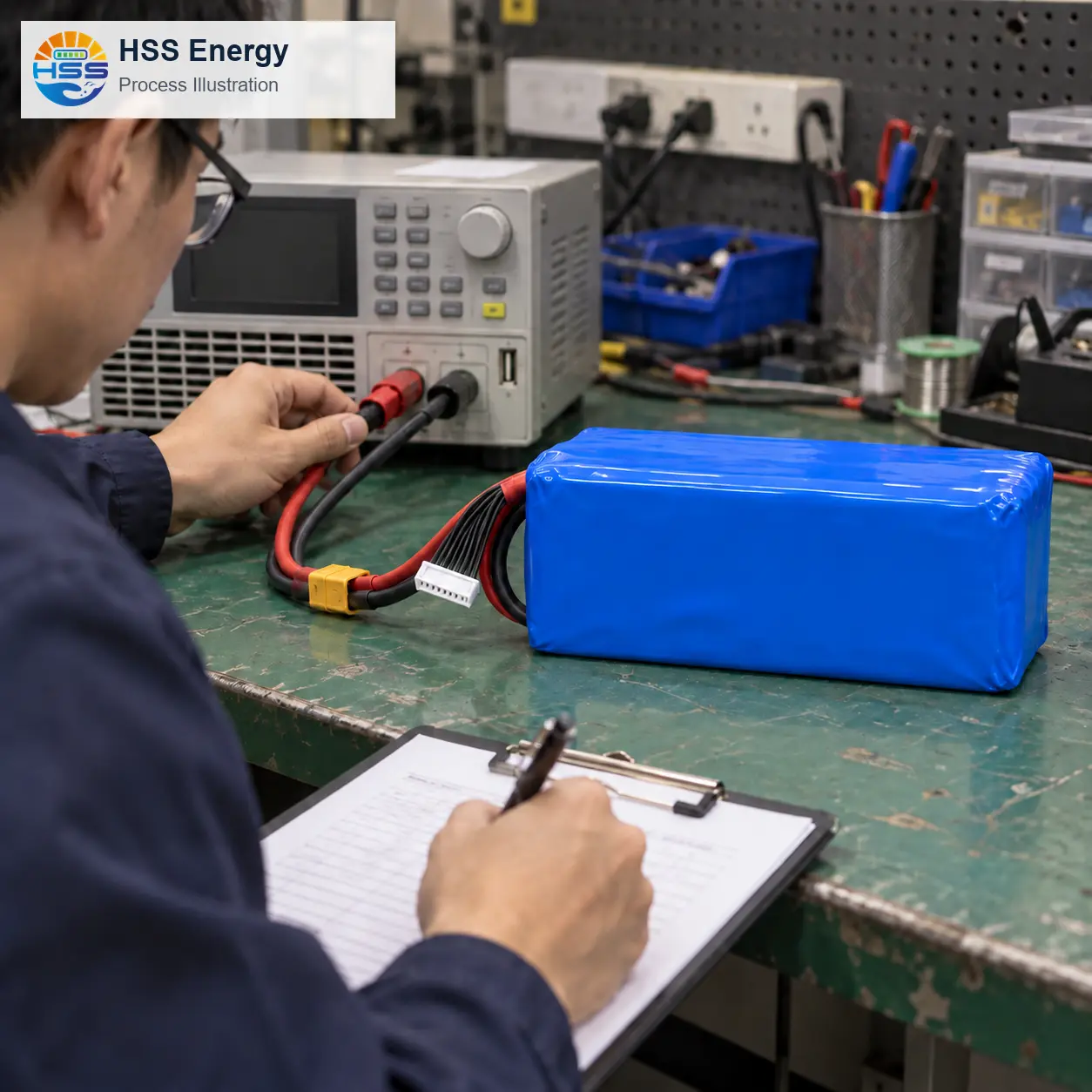

공정도 • 전기연결검사
8S 25000mAh UAV 배터리에 대한 주기 검토에서는 충전 및 방전 전류, 온도, 휴지 기간, 보유 용량 끝점을 정의해야 합니다. 제공된 1000사이클 수치는 사양 참조입니다. 승인 기록은 팩 구성과 측정 결과에 사용된 절차를 식별해야 합니다.

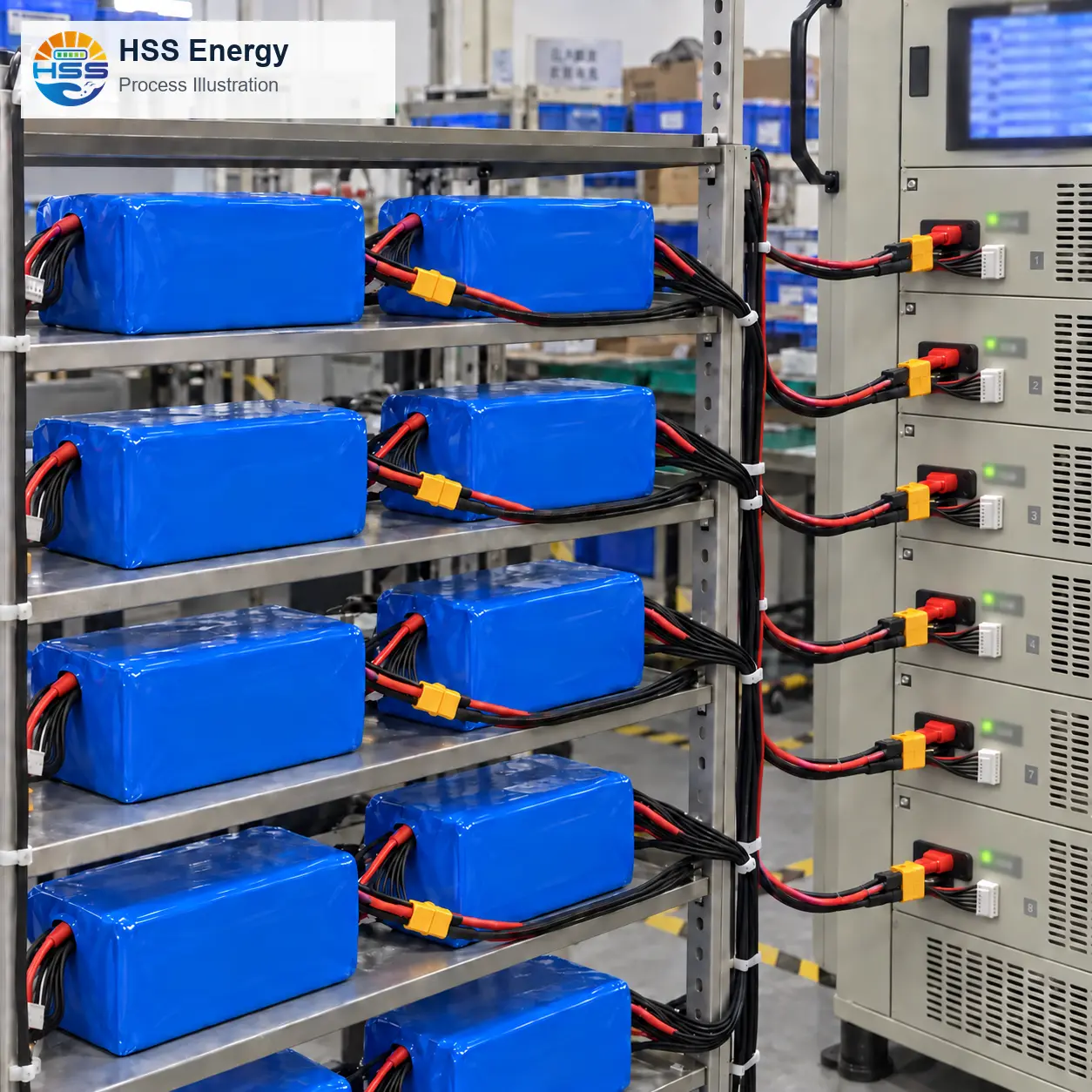

프로세스 예시 • 다중 채널 에이징 연결
노후화 설정에서 동일한 채널에 대한 각 팩의 메인 및 밸런스 연결을 식별하십시오. 케이블을 지원하고, 채널을 분리하고, 온도를 관찰하여 설정이 보관이 아닌 활성 테스트를 나타내도록 합니다.

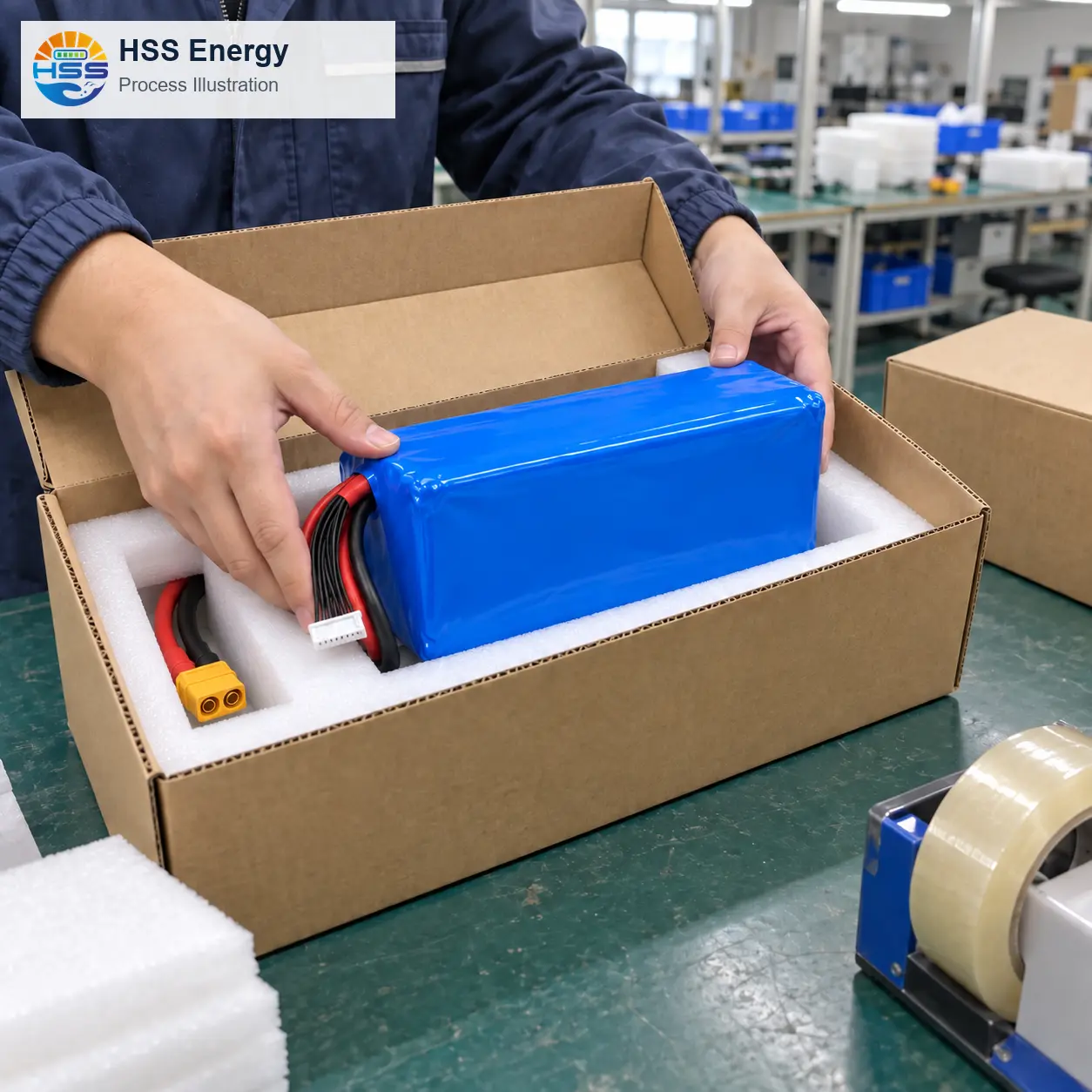

25000mAh 드론 배터리용 포장은 케이블 및 커넥터 배열이 승인된 후에 선택됩니다. 그림은 폼 핏 확인 중 라벨이 부착되지 않은 팩을 보여줍니다. HSS 라벨은 최종 검사 및 배송 전에 부착될 수 있습니다. 본체를 직접 쿠션으로 덮고 보호된 리드를 상자 마개에서 떨어진 별도의 홈에 보관하세요.
포장에 꼭 맞는 그림 • 맞춤형 폼 지지대 및 보호된 케이블 홈
아니요. 제공된 310Wh/kg 값은 개별 셀 에너지 밀도로 식별됩니다. 740Wh, 약 2650g을 기준으로 계산된 완성팩 값은 약 279Wh/kg이다.
아니요. 항공기 부하 프로필에 대한 케이블, 커넥터, 접점, 설치 및 열 조건을 함께 검토하십시오.
충전기, 전압 범위, 장착 범위, 케이블 출구, 커넥터 극성, 부하 프로필 및 승인 확인을 확인합니다. 반복 생산 전에 허용된 샘플 구성을 기록하십시오.
직접적인 교체가 아닙니다. 항공기 전원 시스템, 충전기 및 전압 경고는 변환 전 29.6V 공칭 전압, 33.6V 충전 차단 및 22.0V 방전 차단을 지원해야 합니다.
33.6V에서 멈추고 지정된 최대 충전 전류 25A를 초과하지 않는 8S 충전 프로필을 사용하세요. 연결하기 전에 승인된 밸런스 하네스 핀 배치를 확인하십시오.
이는 승인된 구성 및 대상에 대한 견적에 정의되어 있습니다. 운송 서류 및 운송업체 승인은 실제 배터리 및 운송 경로와 일치해야 합니다. 8S 25000mAh UAV 배터리를 출시하기 전에 승인된 전압 제한, 케이블 및 커넥터 배열, 장착 간격, 충전기 프로필, 승인 확인 및 포장 방법을 하나의 구성 시트에 기록하십시오.
