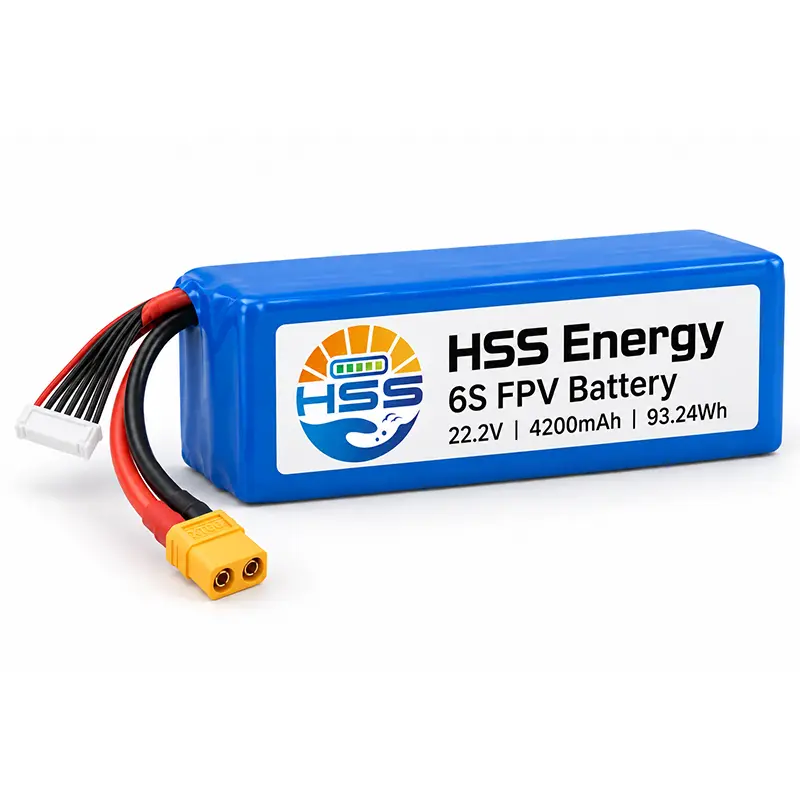

6S 4200mAh FPV 배터리

HSS 에너지는 레이싱 팩 주문을 위해 6S 4200mAh FPV 배터리를 공급합니다. 이 반고체 22.2V 팩은 93.24Wh를 저장하고 무게는 약 574g입니다. 방전 등급은 연속 35C, 최대 3초 동안 70C입니다. 몸체의 길이는 135mm입니다. 리드, 커넥터 및 포장은 각 주문에 맞게 구성됩니다.

문의 보내기

제품 설명

FPV 레이싱 팩 구성

HSS Energy 6S 4200mAh FPV 배터리 주문 계획은 레이싱 플랫폼부터 시작됩니다. 가속과 지속적인 스로틀은 팩에 대한 요구 사항이 다릅니다. 랩에 대한 예상 전류를 두 방전 한계와 비교한 다음 선택한 기체의 설치된 질량과 무게 중심을 평가합니다.

용량 및 에너지 계획

4200mAh FPV 배터리 팩은 FPV 세션 계획을 위한 정의된 용량을 제공합니다. 93.24Wh 공칭 에너지는 22.2V와 4.2Ah의 곱입니다. 사용 가능한 비행 시간은 전력 수요와 착륙을 위해 보유된 예비 전력에 따라 달라집니다. 용량만으로 지속 시간을 추정하기보다는 선택한 항공기에 대해 이를 설정합니다.

전기적 사양

매개변수	지정된 값
셀 지정	7643125-4200mAh
세포 유형	반고체
시리즈 구성	6S
공칭 용량	4200mAh / 4.2Ah
공칭 전압	22.2V
공칭 에너지	93.24Wh
최대 충전 전류	12.6A(3C)
충전 차단 전압	25.2V
방전 컷오프 전압	18.0V
연속 방전	147A(35C)
피크 방전	294A(70C), 3초 이내
사이클 수명 참조	200사이클

충전 및 작동 조건

이 22.2V FPV 배터리의 경우 공칭 전압은 충전 종료점이 아닙니다. 25.2V 팩 차단을 준수하는 충전 장비와 승인된 충전 프로필을 선택하십시오. 명시된 12.6A 값은 최대 충전 전류이며 모든 케이블이나 충전기의 기본 설정은 아닙니다.

상태	지정범위
충전 온도	0~55°C
토출 온도	−20~60°C
보관온도	0~35°C
보관 습도	85%RH 이하

부하가 걸린 상태에서 검증된 시스템 동작을 사용하여 항공기 경고 및 착륙 예비를 설정합니다. 방전 차단은 권장되는 착륙 경보가 아닙니다. 사이클 수명은 충전 및 방전 조건과 용량 유지 기준에 따라 달라집니다. 조달을 위해 200사이클 기준을 사용할 때 테스트 기준에 동의합니다. 보증 기간이 아닙니다.

본체 봉투 및 장착 간격

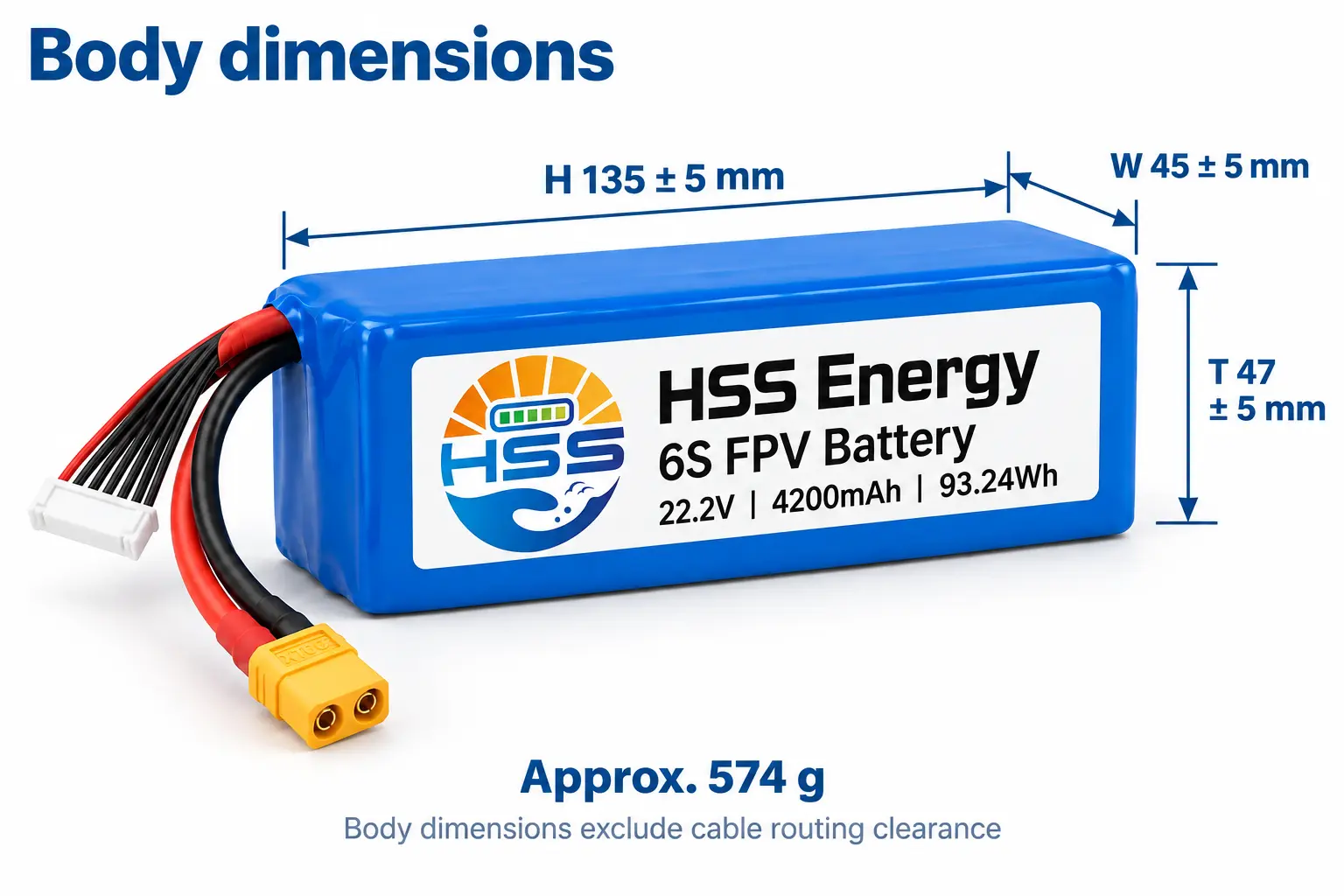

6S 4200mAh FPV Battery

치수 그림 • 본체 크기 및 대략적인 무게

기계 품목	지정된 값
폭 W / 두께 T / 높이 H	45±5mm / 47±5mm / 135±5mm
팩 무게	약 574g

H는 배낭을 수평으로 눕힌 경우를 포함하여 135mm 본체 축을 나타냅니다. 명시된 공차와 추가 리드 간격을 허용하십시오. 장착 지지대는 케이블 출구에 하중을 가하지 않고 본체를 고정해야 합니다.

세포 유형 및 외부 점검

이 반고체 FPV 배터리는 파란색 열수축 외부 랩을 사용합니다. 셀 화학과 외부 마감은 별도의 특성입니다. 육안 검사는 절연체, 라벨 및 케이블 출구를 확인하는 반면 전기 승인에는 측정이 필요합니다.

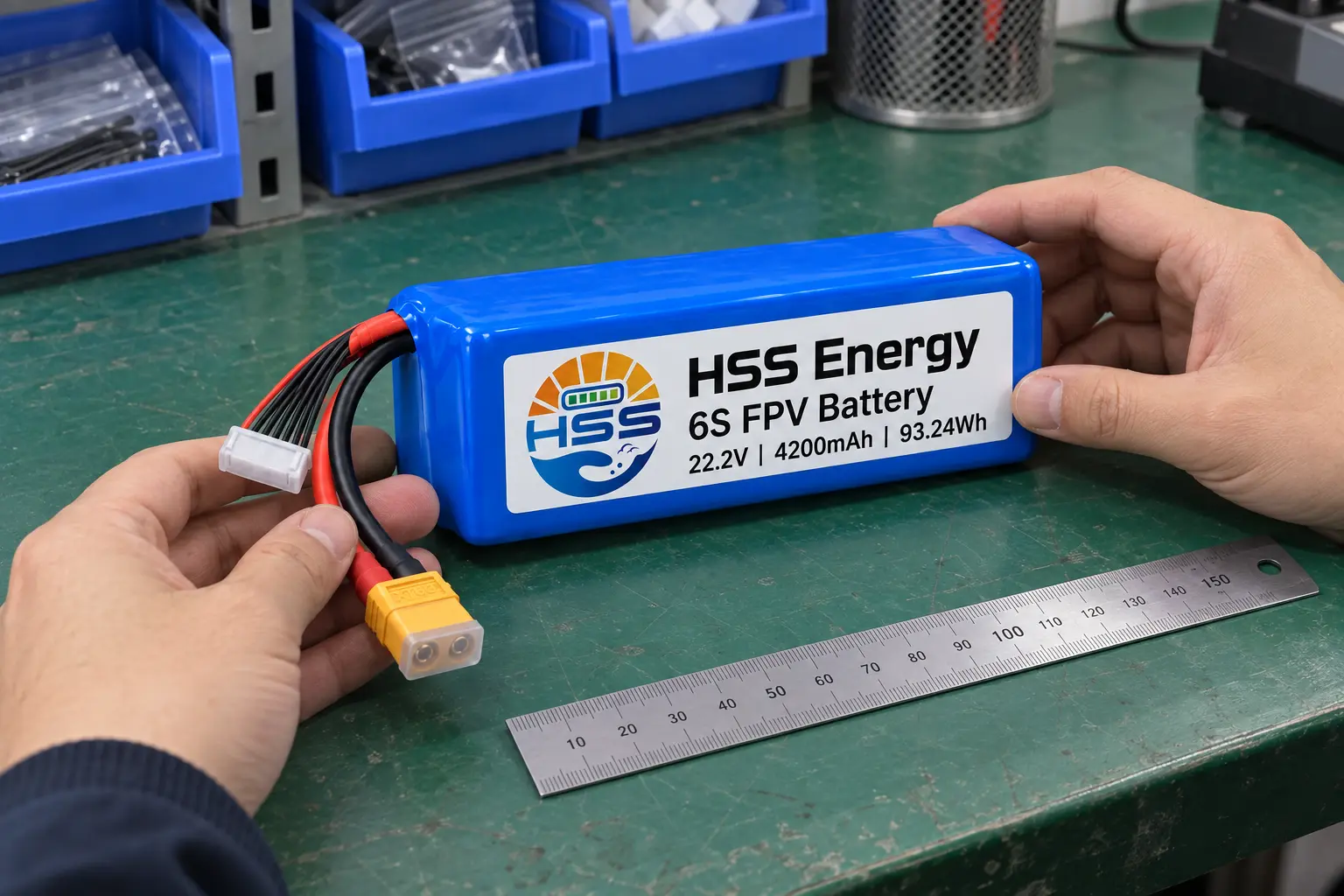

6S 4200mAh FPV Battery

공정도해 • 측정가이드를 이용한 외관검사

지속적인 부하 및 짧은 피크

6S 4200mAh FPV 배터리에는 연속 방전 한도와 단기 방전 한도가 별도로 있습니다. 35C FPV 배터리를 평가할 때 전체 전류 프로필을 147A 연속 정격과 비교하세요. 294A 피크 정격은 3초 이상 적용되지 않습니다. 허용 가능한 반복률이나 평균 부하를 설정하지 않습니다.

전체 전류 경로는 의도한 임무를 지원해야 합니다. 비행 전 선택한 배선 및 커넥터 배열에 대한 열 동작 및 허용 부하를 설정합니다. 선택적 참조 부품은 147A 또는 294A 연결 등급을 설정하지 않습니다.

메인 커넥터 및 케이블 라우팅

표시된 XT60 커넥터는 선택적 참조 구성입니다. 설치 상황에 맞게 메인 케이블과 커넥터를 선택할 수 있습니다. 주문 도면에 결합 방향, 극성 및 스트레인 릴리프를 지정하십시오.

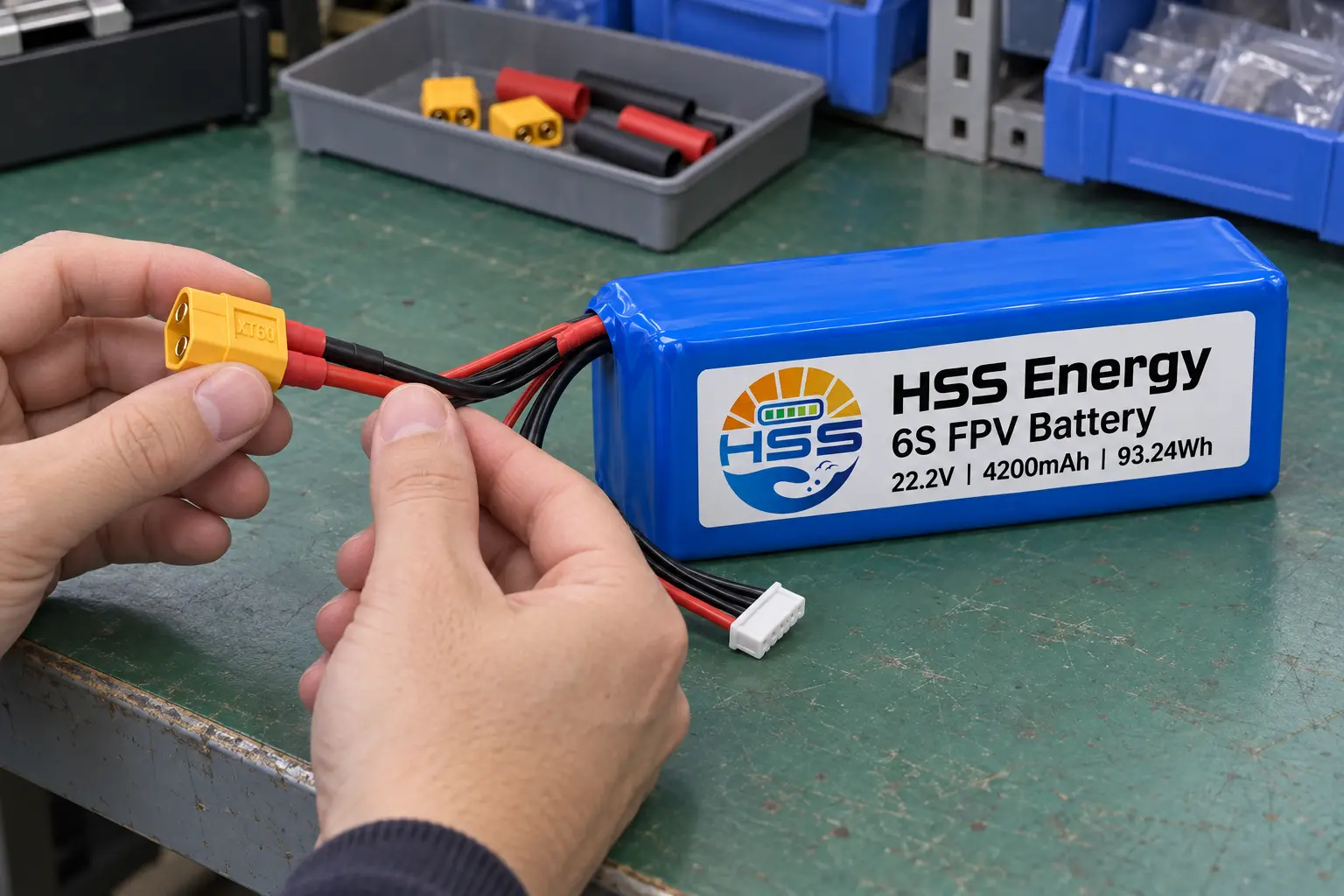

6S 4200mAh FPV Battery

공정 예시 • 커넥터 하우징 및 스트레인 릴리프 검사

선택적 기본 연결	참조 구성
메인 케이블	14AWG, 100mm
전원 커넥터	XT60

하우징의 손상 여부를 검사하고 리드 출구의 절연 상태를 점검하십시오. 케이블 조인트를 당기지 않고 하우징으로 분리할 수 있도록 충분한 라우팅 여유 공간을 두십시오.

레이싱 플랫폼 선택

약 574g 팩을 수용할 수 있는 공간과 질량이 있는 플랫폼에는 이 6S FPV 레이싱 배터리를 선택하세요. 스로틀 반응, 부하 시 전압, 의도한 세션 동안의 온도를 평가합니다. 방전 등급은 부하 비교를 지원합니다. 호환되는 프레임 크기를 정의하거나 특정 레이싱 클래스에 대한 자격을 확인하지 않습니다.

전기 점검 및 밸런스 하네스

옵션 밸런스 하네스는 22AWG, 60mm이며 B0–B6으로 표시된 XH-7P 커넥터가 있습니다. 연결하기 전에 선택한 충전 장비에 대한 접촉 순서를 확인하십시오.

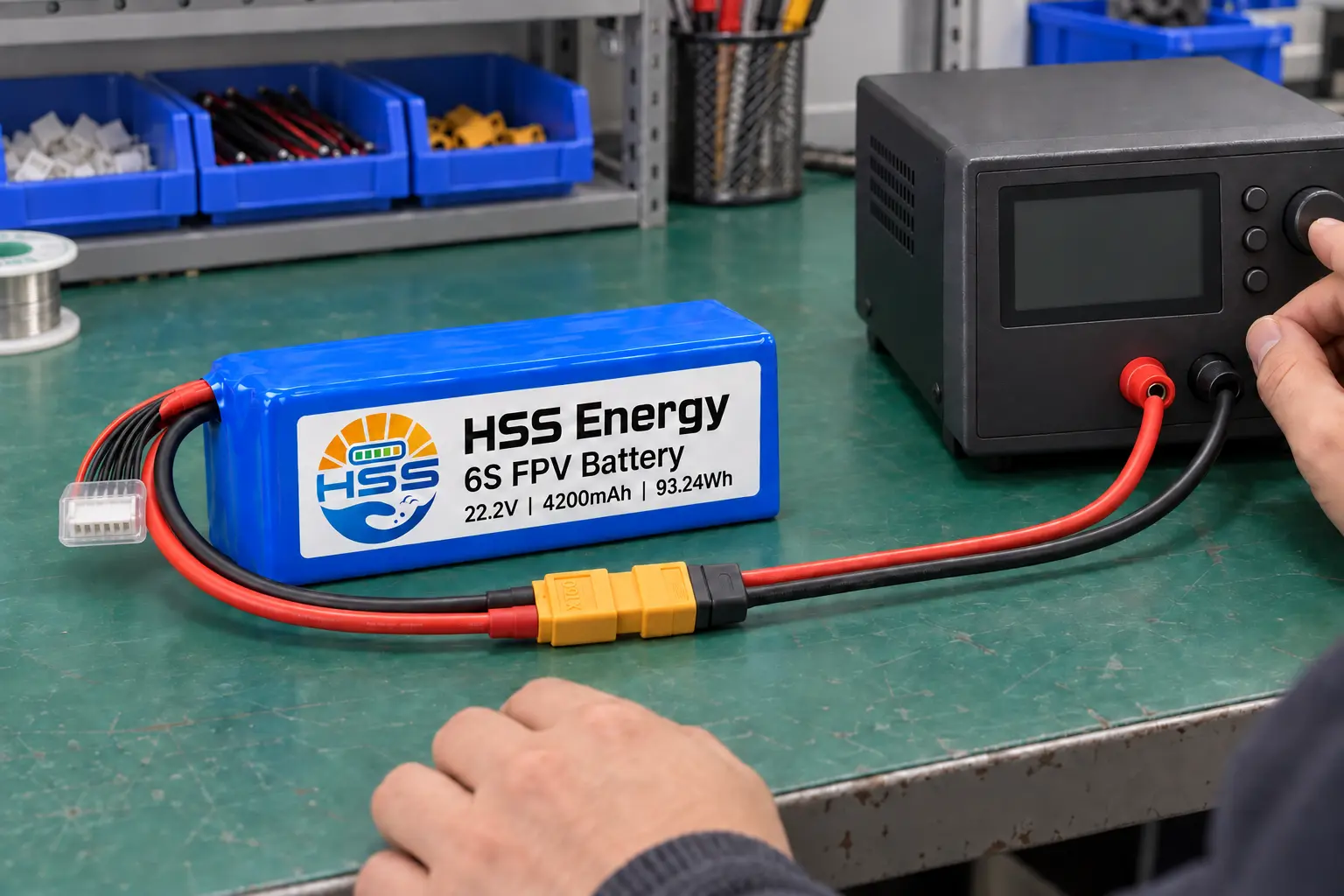

6S 4200mAh FPV Battery

공정도 • 메인팩 전압 연결 설정

그림의 연결은 총 팩 전압에 관한 것입니다. 개별 시리즈-그룹 점검에는 밸런스 하네스가 필요합니다. 전압 검사를 부하 테스트와 별도로 수행하고 결과를 팩 식별과 비교하여 기록하십시오.

보호된 저장 및 식별

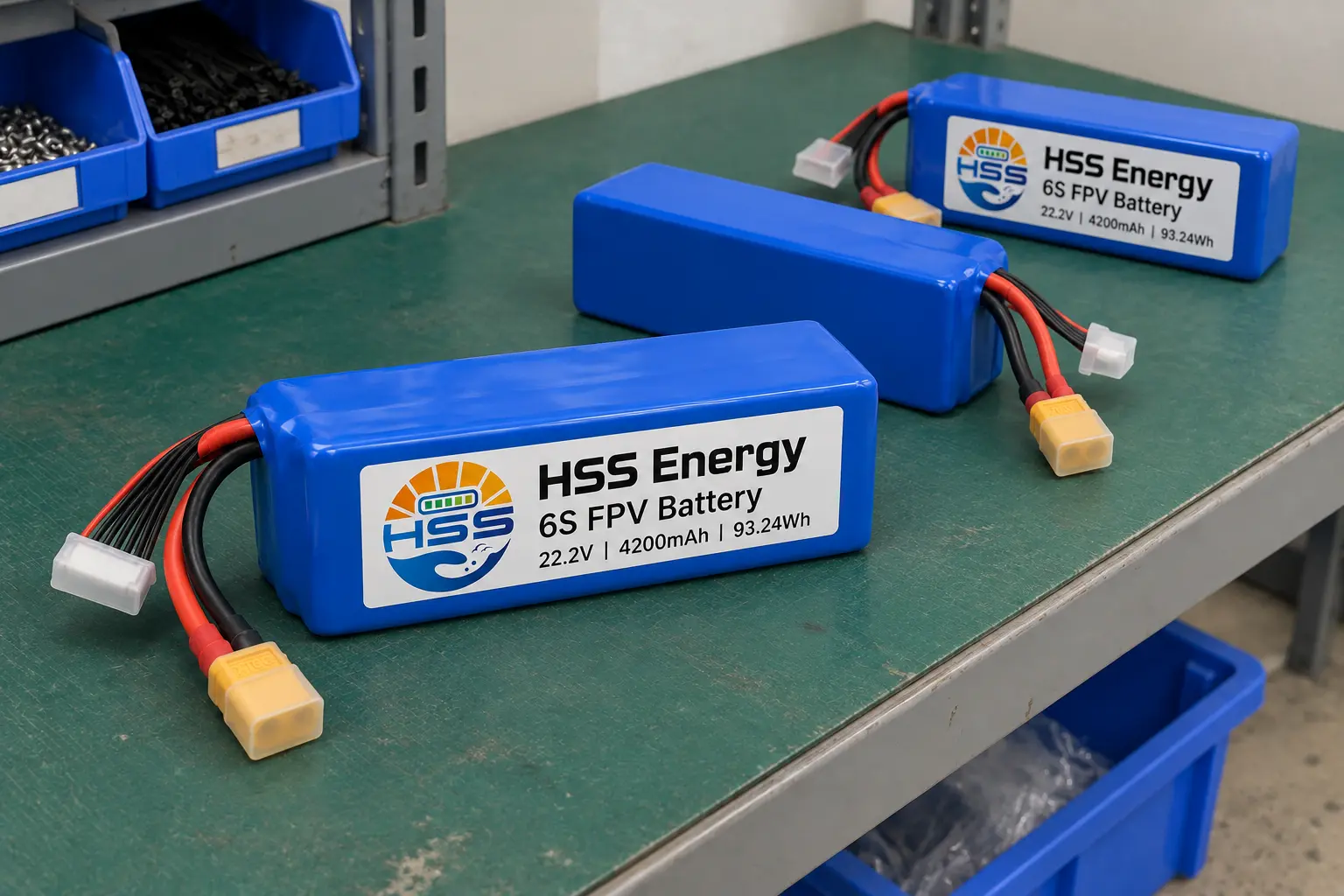

6S 4200mAh FPV Battery

프로세스 그림 • 보호된 스테이징에서 연결이 끊긴 팩

커넥터와 리드를 개별적으로 절연된 상태로 각 팩의 보관 공간에 보관하세요. 식별 및 검사 상태가 명확하게 유지되도록 완료된 팩을 진행 중인 작업과 분리합니다. 이 장면은 활성 노화가 아닌 저장을 보여줍니다.

선택한 구성에 대한 패키징

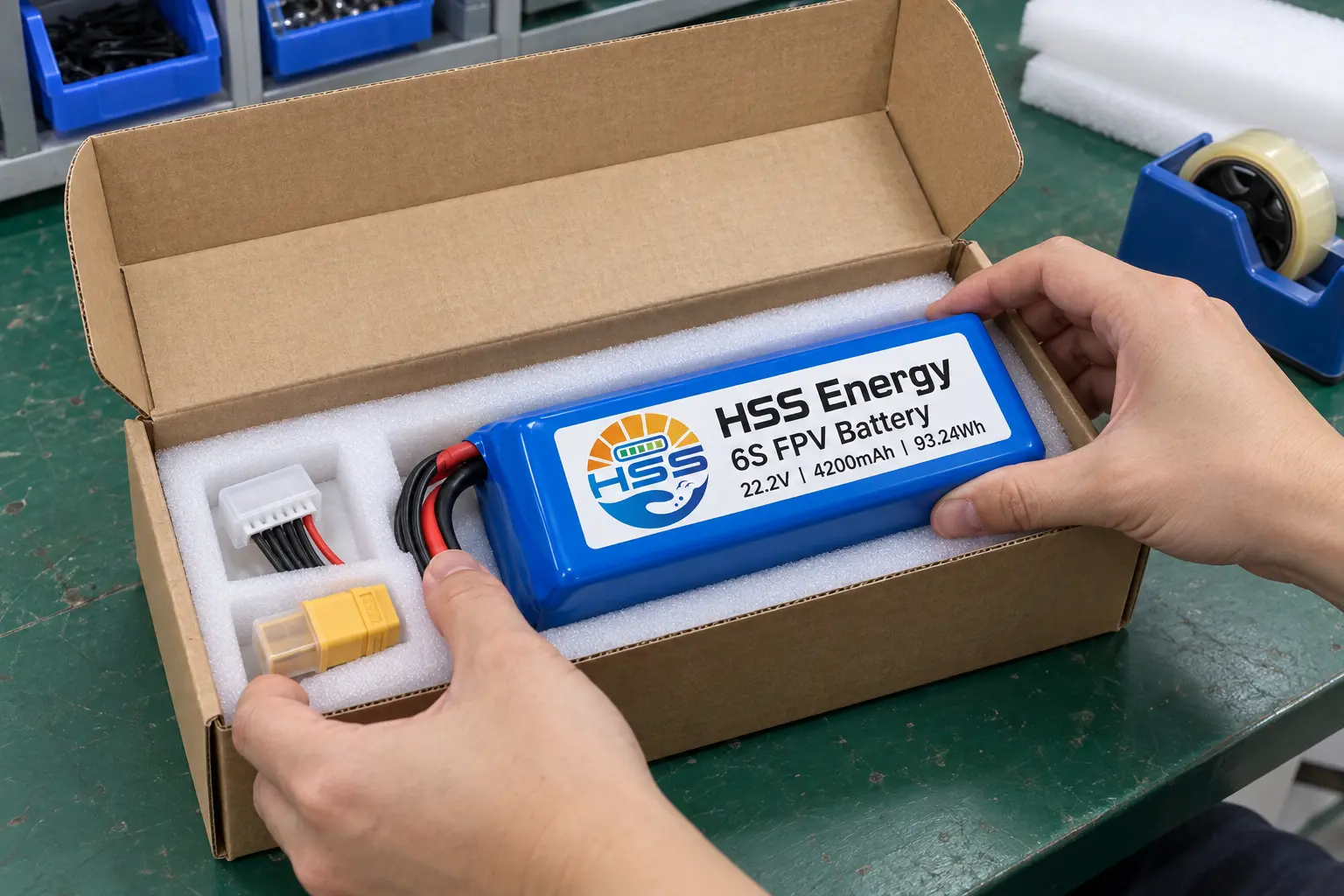

6S 4200mAh FPV Battery

포장 그림 • 쿠션 및 별도의 커넥터 홈

포장은 고객의 요구 사항에 맞게 구성됩니다. 쿠션은 선택한 리드와 보호된 커넥터를 위한 공간을 남겨두면서 배낭 본체를 지지해야 합니다. 닫기 전에 전선이 상자 가장자리를 가로지르거나 배터리 아래에 끼어 있지 않은지 확인하십시오. 표시된 삽입물과 상자는 고정된 공급 패키지가 아닌 포장 예시입니다.

FAQ

팩이 6S 라벨이 붙은 배터리를 교체할 수 있나요?

아니요. 전체 전압 범위, 장착 질량, 본체 포락선 및 검증된 전류 수요를 항공기에 일치시키십시오. 시리즈 수만으로는 부족합니다.

샘플 평가에서는 무엇을 설정해야 합니까?

실제 플랫폼에서 물리적 적합성, 균형, 리드 라우팅 및 의도된 로드 프로필을 평가합니다. 샘플을 비교하거나 반복 주문하기 전에 허용 기준을 정의하십시오.

주문 및 배송 조건은 무엇입니까

선택한 구성 및 수량에 대한 견적을 요청하세요. 최소 수량, 샘플 가용성, 리드 타임 및 보증 조건은 이 페이지에서 가정하는 것이 아니라 주문에 대해 합의된 것입니다.

적용되는 운송 서류

정확한 배터리 구성 및 목적지에 해당하는 문서를 요청하세요. 이 페이지는 특정 인증서, 승인된 배송 경로 또는 운송업체 승인을 요구하지 않습니다.

HSS Energy 6S 4200mAh FPV 배터리의 경우 주문 사양에서는 장착 도면, 시간 경과에 따른 예상 전류, 선택한 인터페이스 및 포장 배열을 식별해야 합니다. 승인된 샘플 구성을 후속 주문에 대한 참조로 유지하십시오.
