HSS Energy 12S 7500mAh FPV 배터리 주문 사양은 의도된 FPV 기체를 중심으로 개발되었습니다. 시리즈 수만 평가하는 것이 아니라 비행 전자 장치에 대한 전체 작동 전압 범위를 평가하십시오. 아래 섹션에서는 구성 검토를 위해 별도의 전기적 의무, 기계적 적합성 및 연결 세부 정보를 제공합니다.
|
매개변수 |
사양 |
|
모델 |
12S 45.6V 7.5Ah |
|
셀 모델 |
10843125-7500mAh |
|
시리즈/용량 |
12S / 7.5Ah (7500mAh) |
|
공칭 전압 / 에너지 |
45.6V / 342Wh |
|
연속 방전 정격 |
25C / 187.5A |
|
최고 방전 등급 |
50C / 375A, 2초 이하 |
|
최대 충전 전류 |
7.5A(1C) |
|
충전 차단 전압 |
52.2V |
|
방전 컷오프 전압 |
36.0V |
|
사이클 수명 참조 |
500사이클; 테스트 조건 및 유지 기준이 합의됨 |
|
보관온도 |
-20~35°C |
|
충전 온도 범위 |
-10~45°C; 승인된 충전 절차가 필요함 |
|
방전 온도 범위 |
-20~60°C |
|
보관 습도 |
<75% 상대습도 |
|
팩 무게 |
약 1680g |
25C FPV 배터리 설치의 경우 지속적인 수요를 위해 연속 등급을 사용하세요. 50C 등급은 최대 2초의 피크에만 적용됩니다. 완성된 어셈블리는 의도한 온도 및 부하 프로필에서 선택한 배선 및 커넥터를 사용하여 평가해야 합니다.
충전은 위의 전압 및 전류 제한 내에서 유지되어야 합니다. 0°C 미만에서는 적절한 보호 기능을 갖춘 검증된 저온 충전 절차만 사용하십시오. 사이클 수명 평가에는 정의된 방전 깊이와 보유 용량 기준이 필요합니다.

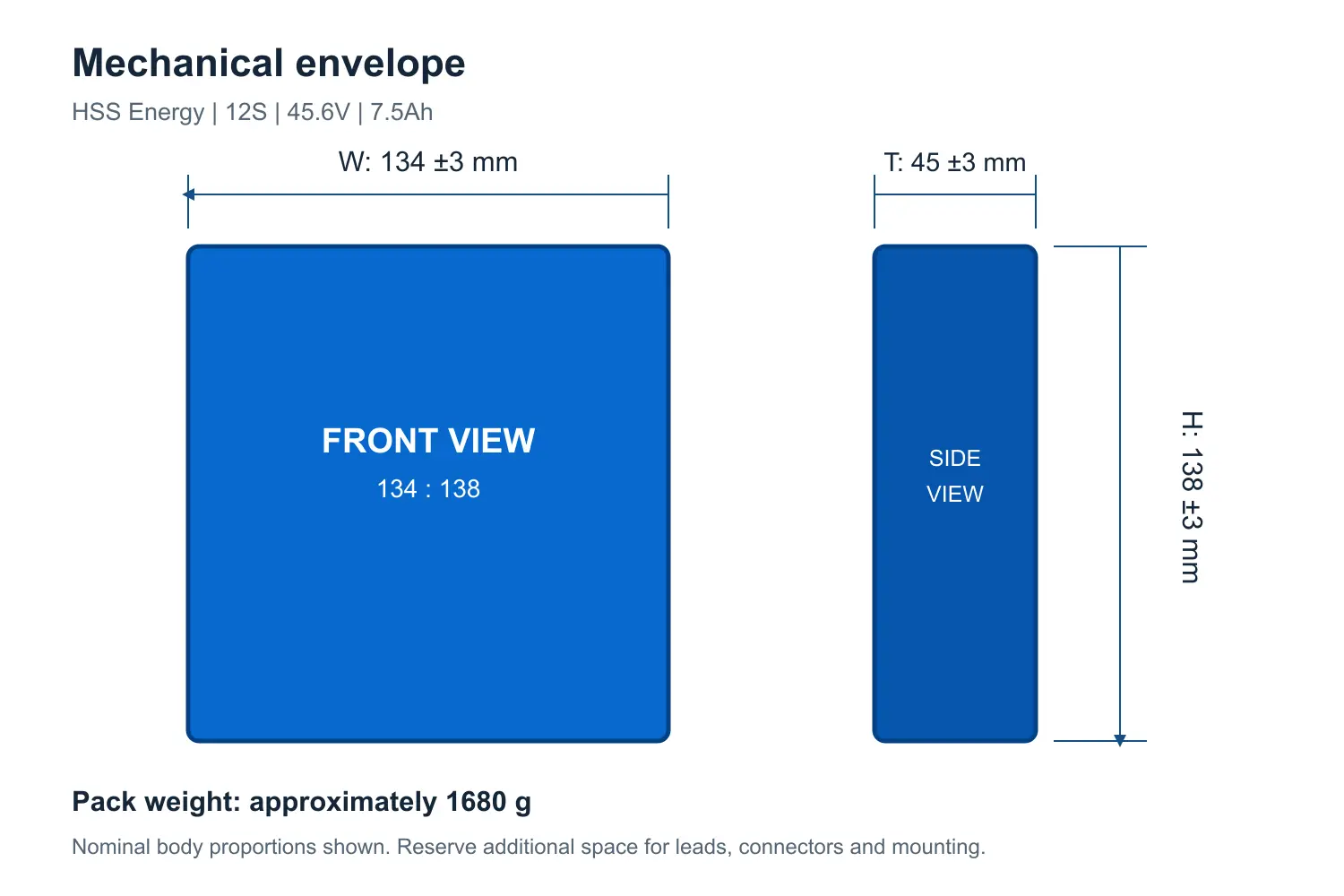

본체 치수 그림 • 케이블과 장착을 위해 추가 여유 공간을 확보하십시오.
|
기계/인터페이스 아이템 |
구성 |
|
본체 치수(W × T × H) |
134×45×138mm; 각 치수 ±3mm |
|
전원 리드 옵션 |
10AWG, 100mm |
|
전원 커넥터 옵션 |
XT90S |
|
밸런스 하네스 옵션 |
22AWG, 100mm |
|
나열된 밸런스 커넥터 옵션 |
XH-7P(B0–B6); 주문별로 정의된 완전한 12S 핀아웃 |
치수 허용 오차, 케이블 구부림 및 제거를 위해 이 7.5Ah FPV 배터리 주위에 공간을 확보하세요. 본체 치수에는 커넥터를 잡는 데 필요한 작업 여유 공간이 제외됩니다. 고정 스트랩을 선택하고 항공기 균형을 확인할 때 약 1.68kg의 팩 질량을 포함하십시오.

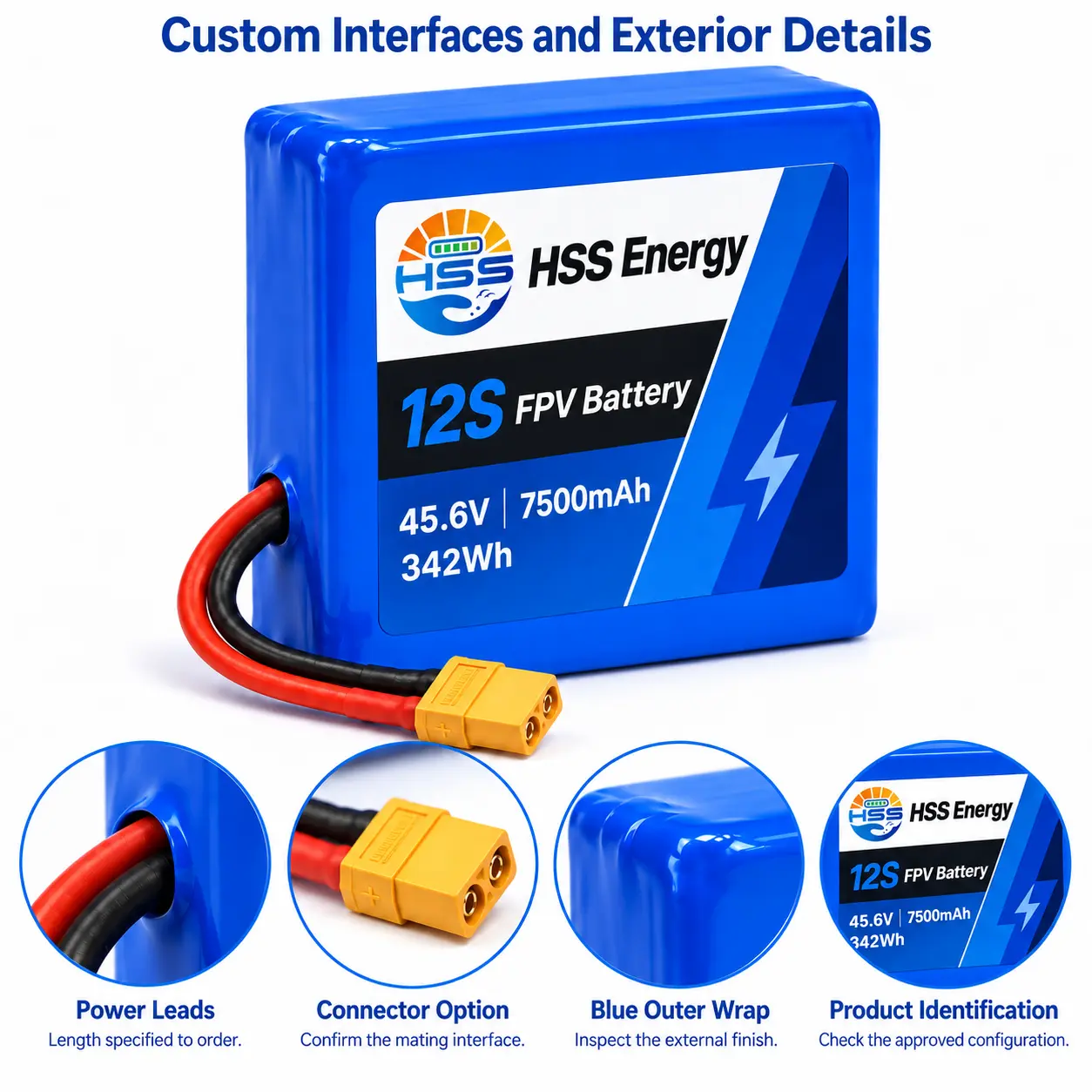

상세 그림 • 표시된 구성 요소는 구성 가능한 옵션을 나타냅니다.
이 12S 7500mAh 배터리의 경우 인터페이스 도면은 리드 크기와 길이, 커넥터 유형, 극성 및 케이블 출구 위치를 정의합니다. 메인 커넥터와 함께 완전한 12S 밸런스 하네스 토폴로지 및 핀아웃을 지정합니다. 표의 XH-7P 항목은 전체 배선도가 아닌 옵션입니다. 완성된 연결은 기체 및 충전기와 일치해야 합니다.

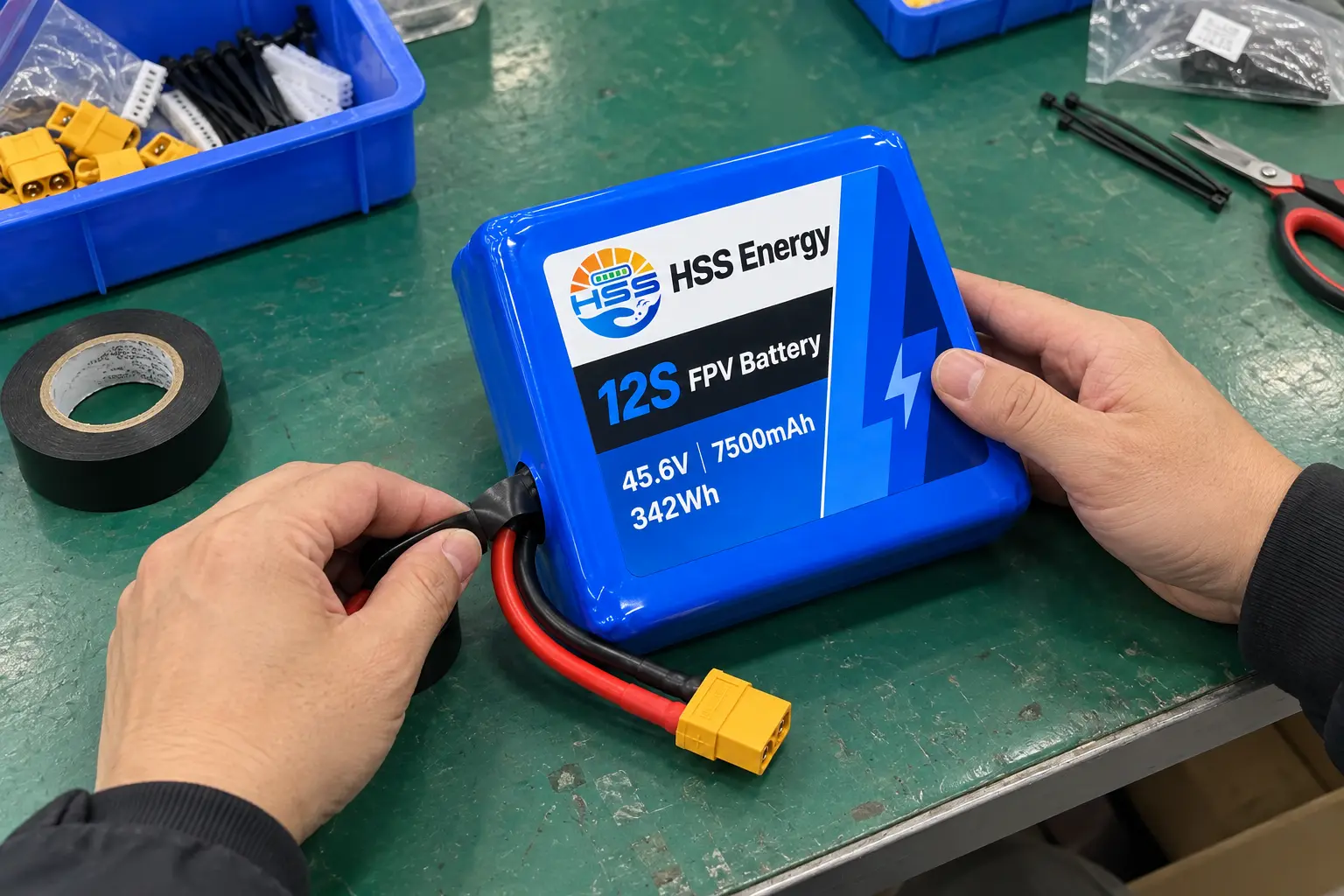

공정 예시 • 케이블 출구 절연 및 외부 마감.
HSS Energy 12S 7500mAh FPV 배터리의 경우 마감 점검을 통해 케이블 출구의 랩 가장자리와 절연 문제를 해결합니다. 해당 영역을 검사하는 동안 팩은 계속 지원됩니다. 리드는 리프팅 포인트가 아닙니다.

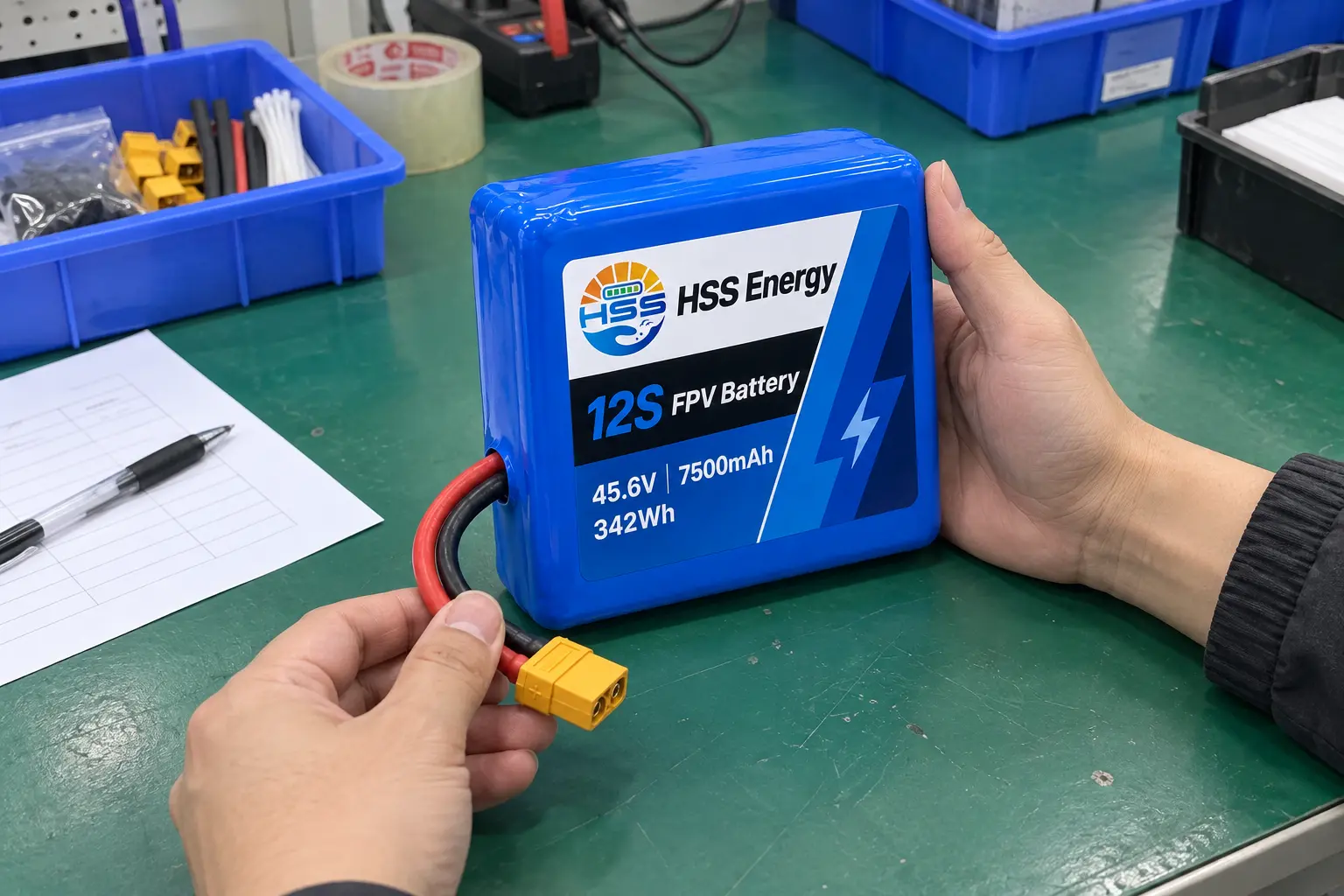

공정 예시 • 완성된 팩 외관 및 커넥터 검사.
최종 검사에서는 라벨을 승인된 모델과 비교하고 랩 손상, 느슨한 라벨 가장자리 및 커넥터 하우징 결함을 확인합니다. 포장하기 전에 단위 또는 배치와의 불일치를 기록하십시오.

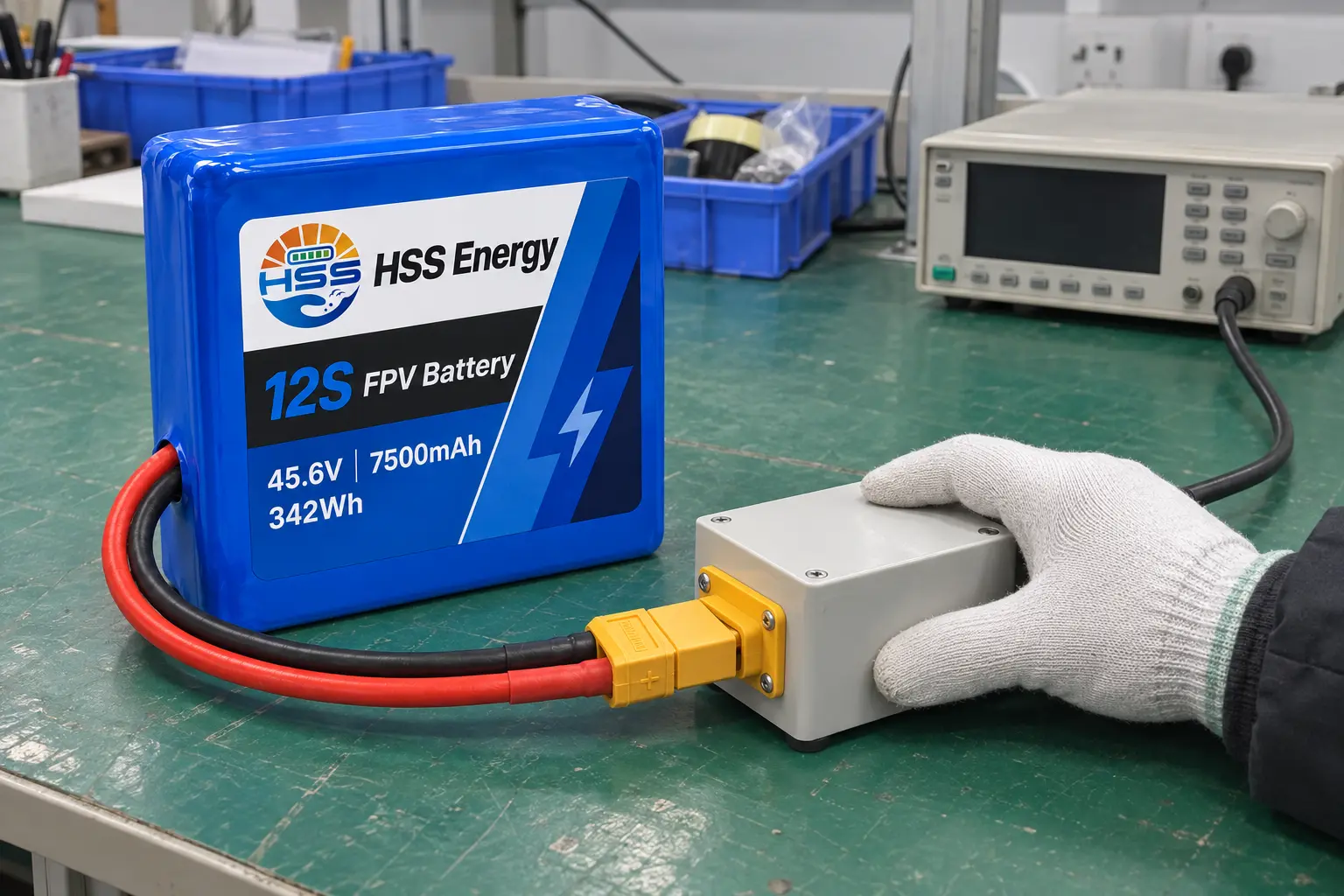

공정 예시 • 전기 검사 설비에 연결된 팩.
이 45.6V FPV 배터리의 전기적 평가는 절연 고정 장치의 극성 및 전압 확인으로 시작됩니다. 용량 및 부하 테스트에는 정의된 전류, 온도 및 정지 한계가 필요합니다. 그림에 표시된 연결은 고전류 방전 테스트를 나타내지 않습니다.
프로세스 예시 • 별도의 노화 평가 채널에 연결된 팩.
노화 그림은 팩 사이에 공간이 있는 별도의 연결된 채널을 보여줍니다. 평가 계획은 전압 변화, 온도 및 눈에 보이는 이상을 모니터링하여 작동 순서, 기간 및 허용 한계를 설정합니다. 충전하려면 승인된 저울 인터페이스도 필요합니다.

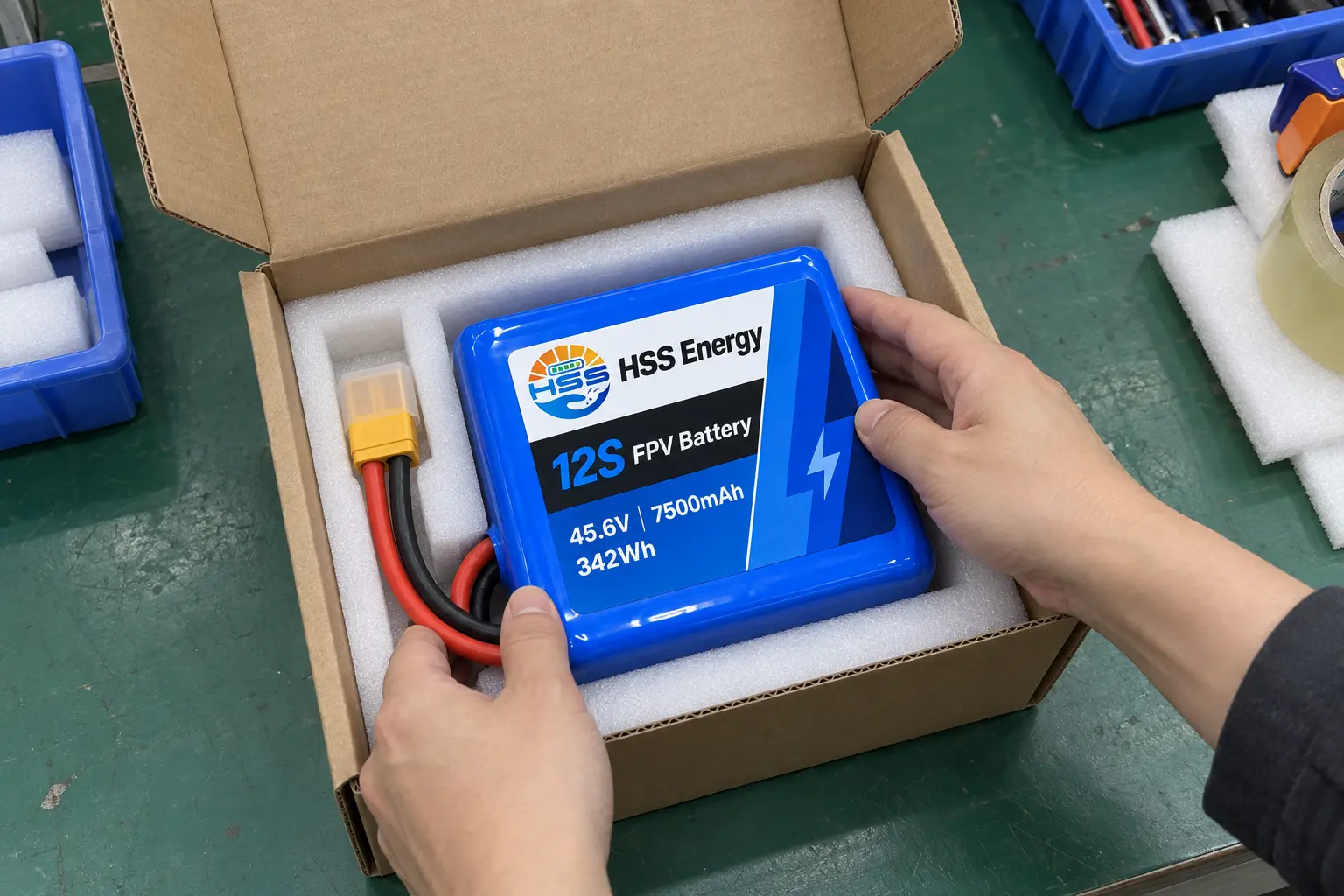

포장 그림 • 고객이 구성할 수 있는 쿠션 및 커넥터 보호.
그림의 12S FPV 배터리는 커넥터가 보호되고 리드가 압축되지 않은 상태로 폼 홈에 들어있습니다. 각 주문마다 포장 재료, 구속 장치 및 상자 식별 정보가 지정됩니다. 사진의 배열은 예시입니다.
아니요. 항공기 질량, 추진 효율, 탑재량 및 비행 프로필은 사용 가능한 내구성에 영향을 미칩니다. 적절한 비행 예비를 통해 의도한 항공기의 팩을 평가합니다.
충전 프로필, 차단 설정 및 전체 밸런스 핀 배치가 이 팩과 일치하는 경우에만 가능합니다. 시리즈 수만으로는 충분하지 않습니다. 전기 사양 및 인터페이스 섹션을 참조하십시오.
문서는 완성된 팩을 식별하거나 해당 구성을 명시적으로 다루어야 합니다. 셀 수준 보고서 자체로는 완성된 팩 적용 범위를 설정하지 않습니다.
HSS Energy 12S 7500mAh FPV 배터리 주문의 경우 기체 모델, 로드 프로필 및 설치 도면을 제공하세요. 이러한 입력은 샘플 승인 전에 구성 및 허용 기준을 설정합니다.
