| 71.04Wh 공칭 에너지 |
대략. 456g 팩 무게 |
70C 라벨 비율 |
135x45x38mm 팩 크기 |
HSS Energy Factory에서 특별히 제조한 이 6S 3200mAh FPV 배터리는 고품질이며 안정적인 성능을 제공하며 HSS RC/FPV 제품군에서 장거리 LiPo 위치를 차지합니다. 현재 7~7.5인치 기체에는 일반적으로 약 3300mAh의 6S LiPo 옵션이 나열되므로 특정 항공기가 456g 질량과 135 x 45 x 38mm 패키지를 수용할 수 있을 때 3200mAh가 평가를 위한 실용적인 용량 클래스가 됩니다. 팩은 보편적인 적합으로 취급되어서는 안 됩니다. 배터리 베이 형상, 상단 플레이트 로딩, CG, 평균 및 피크 전류, 커넥터 액세스, 냉각 및 승인된 충전 작업 흐름은 샘플 승인 전에 검토되어야 합니다.

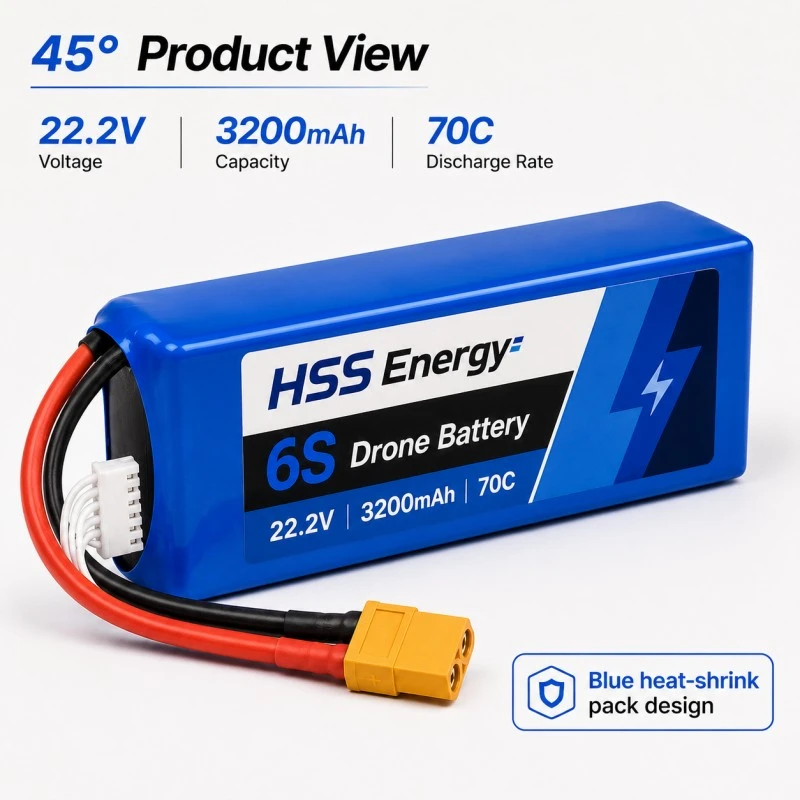

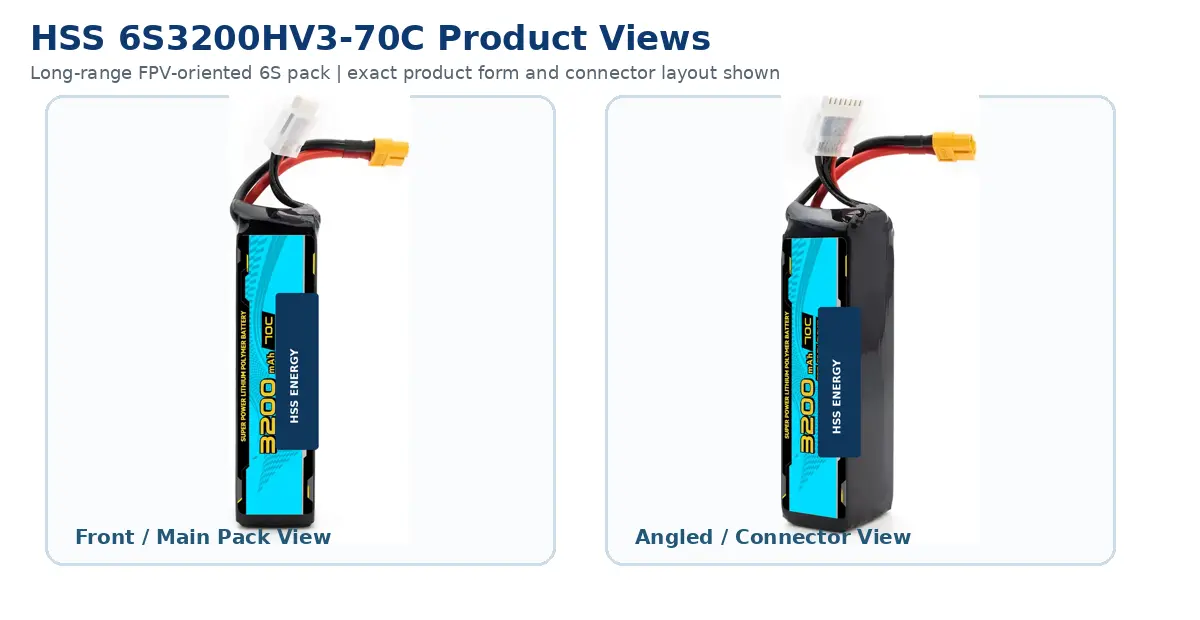

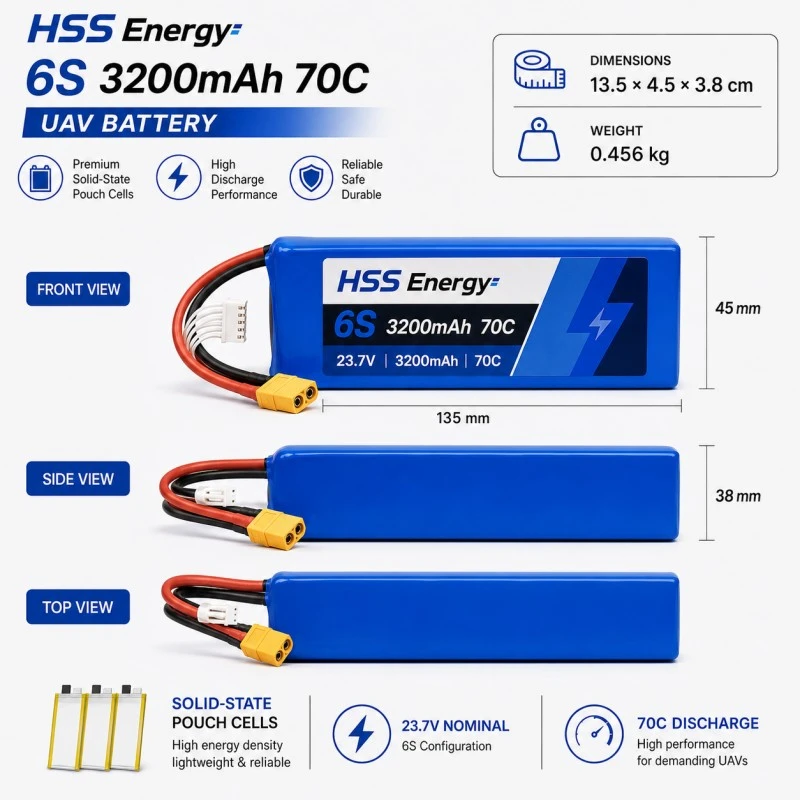

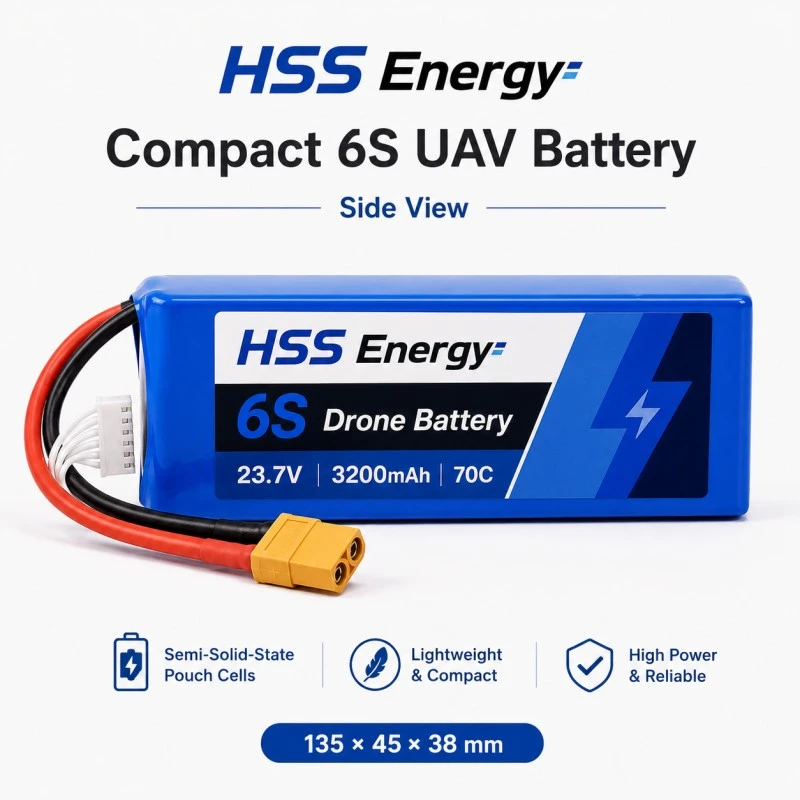

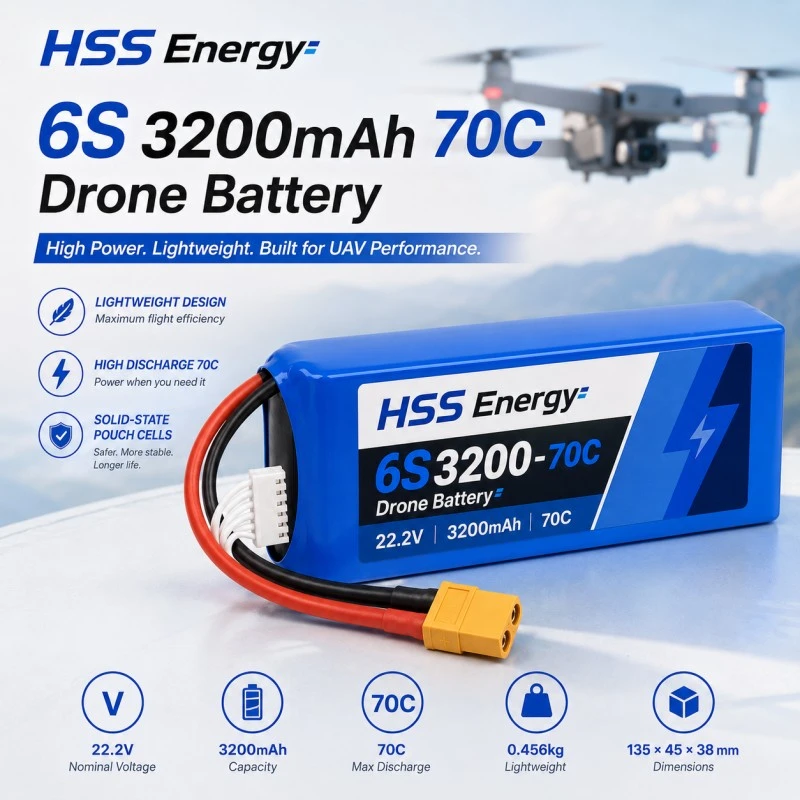

HSS Energy 6S3200HV3-70C 메인 팩 및 커넥터 참조 보기.

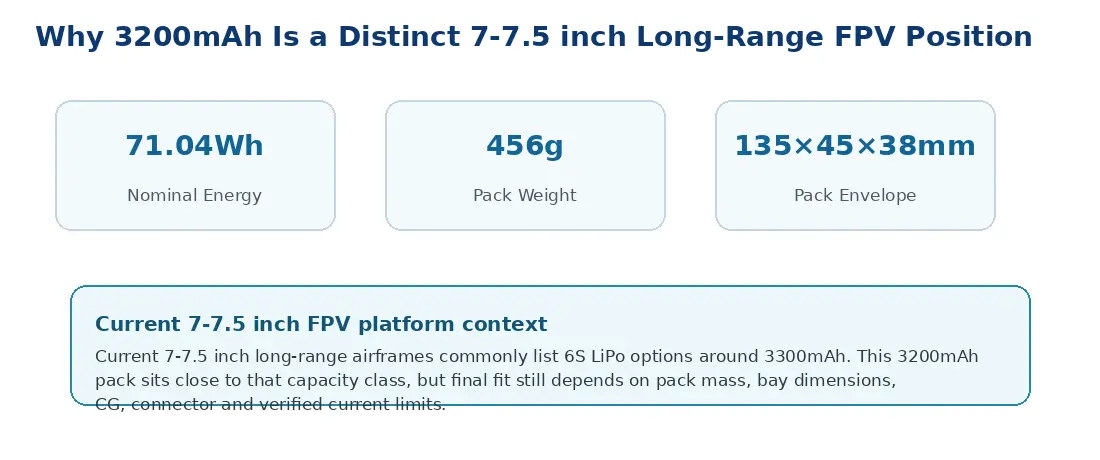

이 모델은 컴팩트한 5인치 레이스 팩과 초대형 고에너지 팩과는 다른 선택 문제를 해결합니다. 71.04Wh, 약 456g, 135 x 45 x 38mm의 이 제품은 배터리 질량, 무게 중심, 장착 영역, 전류 수요 및 임무 예비를 함께 고려해야 하는 7~7.5인치 장거리 항공기에 대해 평가할 수 있는 중형 6S LiPo 형식을 제공합니다. 계산된 전체 팩 비에너지 기준은 약 156Wh/kg입니다. 이는 별도의 셀 수준 에너지 밀도 주장이 아니라 공칭 에너지와 완성된 팩 질량을 바탕으로 계산한 것입니다.
|
3200mAh 용량 등급 소형 레이스 쿼드보다는 대형 FPV 기체를 위한 중간 크기 6S LiPo 용량입니다. |
약 156Wh/kg 컴플리트팩 참고자료 71.04Wh 및 약 0.456kg의 최종 팩 무게로 계산됩니다. |
7~7.5인치 플랫폼 컨텍스트 현재 장거리 기체에는 일반적으로 약 3300mAh의 6S LiPo 옵션이 나열되어 있습니다. 최종 호환성에는 여전히 항공기 수준의 검토가 필요합니다. |
|
매개변수 |
사양 |
|
제품 모델 |
HSS 6S3200HV3-70C |
|
배터리 유형 |
6S 리튬 폴리머 배터리 팩 |
|
구성 |
6S1P |
|
공칭 전압 |
22.2V |
|
공칭 용량 |
3200mAh |
|
공칭 에너지 |
71.04Wh |
|
계산된 팩 참조 |
약 156Wh/kg (71.04Wh / 0.456kg) |
|
제품에 표시된 방전율 |
70C |
|
산술 전류 참조 |
224A(3.2Ah x 70C); 검증된 연속 전류 제한이 아님 |
|
팩 무게 |
대략. 456g |
|
팩 크기(L x W x H) |
135x45x38mm |
|

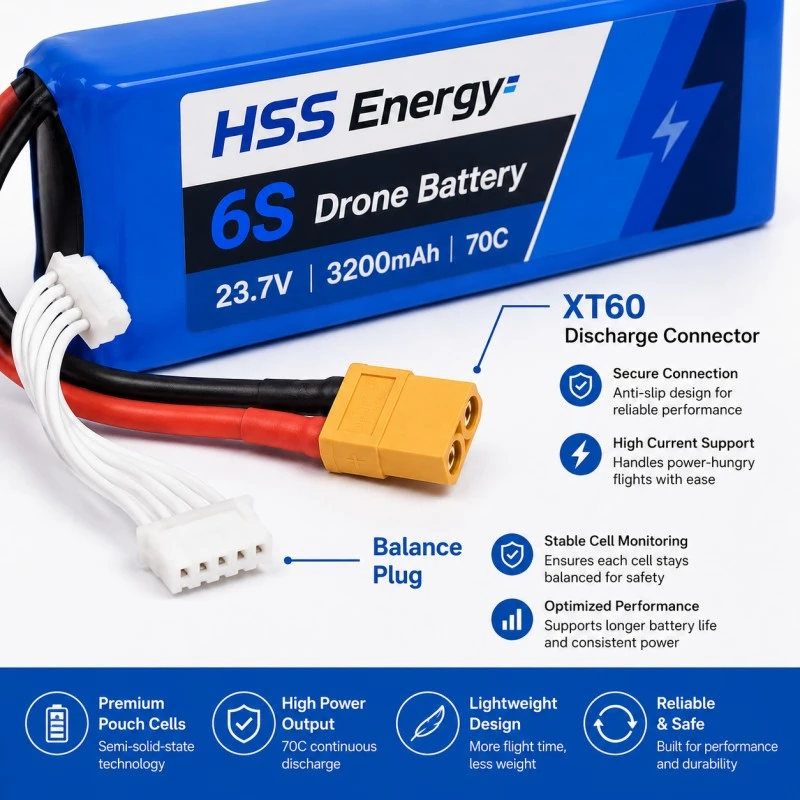

전원 커넥터 |
제품 이미지에 표시된 고전류 전원 커넥터. 생산 전에 최종 결합 인터페이스 확인 |
|
밸런스 커넥터 |
그림은 6S 다중 핀 밸런스 커넥터입니다. 주문 승인 전에 최종 결합 인터페이스 확인 |
|
충전 방법 |
일치하는 6S 밸런스 충전; 승인된 배터리 구성에 대해 정확한 충전 프로필이 확인되었습니다. |
|
현재 승인 |
완성된 팩/프로젝트 검증을 통해 확인되는 연속 및 최대 암페어 제한 |
|
사이클 수명 참조 |
대략. 200-400주기; 이 범위의 끝 부분에 가까워지면 사용 가능한 용량은 일반적으로 특정 조건에서 초기 정격 용량의 약 80%로 감소합니다. |
* 주기 수명 결과는 충전/방전 속도, 방전 깊이, 온도, 보관 방식, 수명 종료 기준에 따라 달라집니다. 가능한 경우 적용 가능한 완제품 테스트 증거를 사용하십시오.

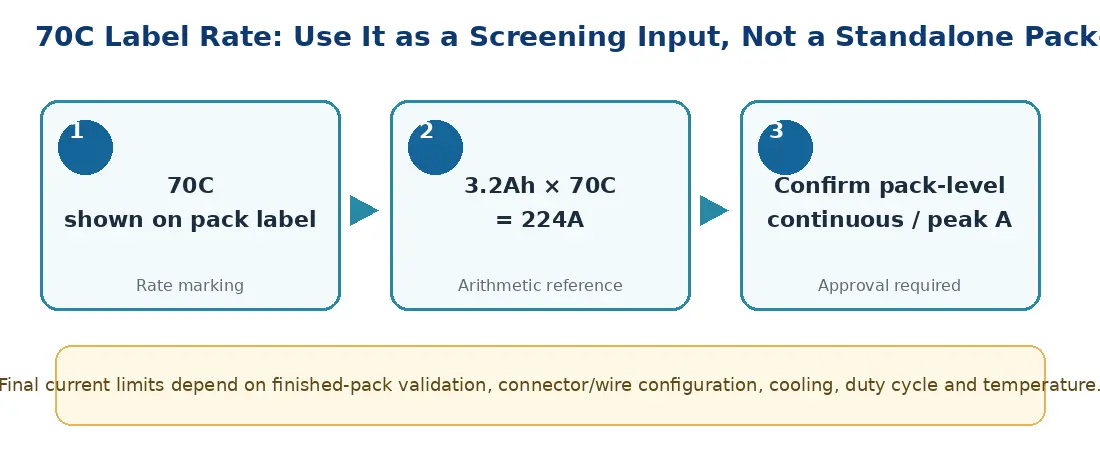

팩에는 70C가 표시되어 있습니다. 70C LiPo 배터리의 경우 3.2Ah x 70C = 224A는 검증된 팩 전류 제한이 아니라 레이블 기반 산술 참조일 뿐입니다. 6S 3200mAh LiPo 배터리 프로젝트의 경우 HSS는 팩 제한을 승인하기 전에 항공기 부하, 커넥터, 냉각, 온도 및 듀티 사이클을 확인합니다.
70C 라벨 속도
3.2Ah x 70C = 224A는 산술 참고용일 뿐입니다. 팩 수준 연속 및 피크 전류 제한에는 적용 가능한 검증이 필요합니다.
22.2V 6S 아키텍처
사용하기 전에 항공기 전압 호환성, 잔액 충전 작업 흐름, 커넥터 레이아웃 및 승인된 충전 프로필을 확인하십시오.
장거리 FPV 배터리는 순항, 상승, 회복 및 공격적인 기동 시 다양한 부하를 감지합니다. 따라서 선택은 C 속도 라벨을 보장된 암페어 값으로 변환하는 것이 아니라 승인된 전기 및 열 제한 내에 있는 실제 임무 전류 프로필에 따라 달라집니다.
22.2V 3200mAh LiPo 배터리는 용량만 고려하기보다는 항공기 시스템의 일부로 선택해야 합니다. 이 3200mAh 팩은 456g 패키지에 71.04Wh 공칭 에너지를 제공하지만 사용 가능한 임무 계획은 모터/프로펠러 설정, 이륙 질량, 순항 전류, 상승 요구, 바람, 온도, 배터리 배치 및 항공기 통합업체가 설정한 예비 전략에 따라 달라집니다. 따라서 3200mAh LiPo 배터리는 소형 5인치 레이스 선반이나 초대형 9Ah 이상의 고에너지 선반이 아닌 중형 장거리 LiPo 선반에 속합니다.
HSS Energy는 요구 사항 검토, 커넥터 및 케이블 확인, 샘플 평가, 도면 승인 및 생산 출시를 통해 제품을 지원합니다. 이 장거리 FPV 클래스의 경우 샘플 승인을 통해 설치 적합성, 커넥터 라우팅, 팩 온도, 항공기 전류 수요 및 충전 작업 흐름을 확인해야 합니다. 아래 작업장 이미지는 반복 가능한 배터리 제조 및 품질 검사를 지원하는 데 사용되는 표준화된 공정 장비와 통제된 생산 환경을 보여줍니다.

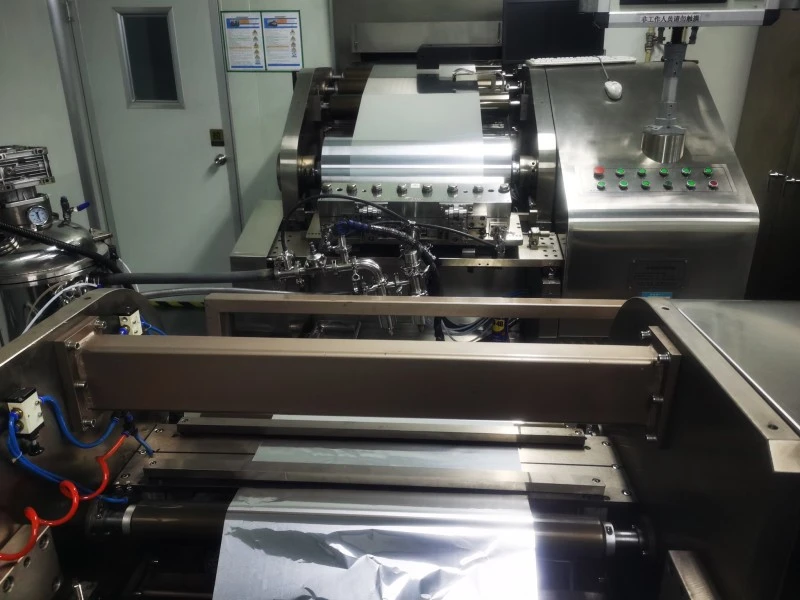

전극/공정 장비

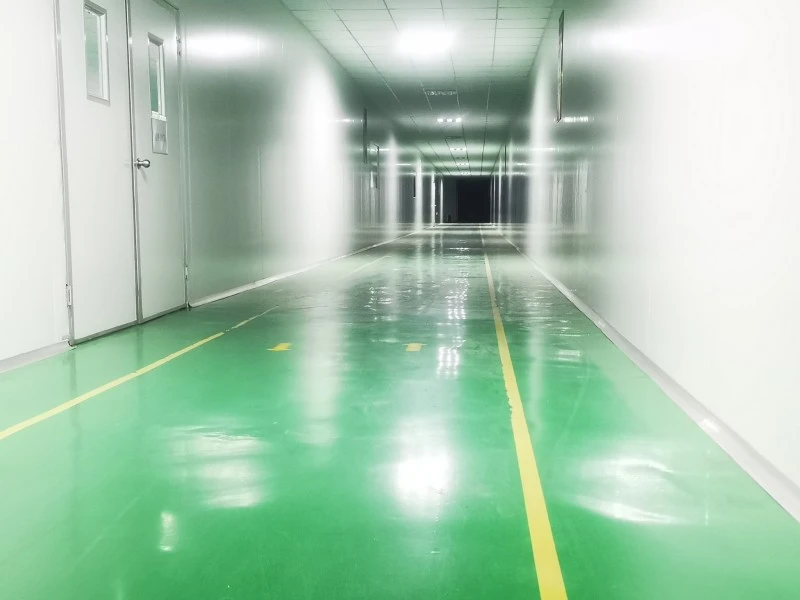

표준화된 작업장 환경
|
이 배터리는 표준 5인치 FPV 레이싱 드론용인가요? |
|
아니요. 약 456g 및 3200mAh에서는 적합성 및 현재 점검 후 7~7.5인치 장거리 또는 기타 대형 6S FPV 플랫폼에 대해 더 잘 평가됩니다. |
|
3200mAh가 7~7.5인치 FPV 플랫폼과 관련된 이유는 무엇입니까? |
|
현재 7~7.5인치 장거리 항공기에는 일반적으로 약 3300mAh의 6S LiPo 옵션이 나열되어 있습니다. 이 3200mAh 모델은 그 클래스에 가깝습니다. 최종 호환성은 여전히 질량, 치수, CG, 커넥터 및 현재 수요에 따라 달라집니다. |
|
70C는 팩이 224A를 지속적으로 공급할 수 있다는 의미입니까? |
|
3.2Ah x 70C = 224A는 라벨 속도 산술 기준일 뿐입니다. 연속 및 최대 암페어 제한에는 완성된 팩 또는 프로젝트 검증이 필요합니다. |
|
팩을 장착하기 전에 무엇을 확인해야 합니까? |
|
22.2V 6S 호환성, 456g 팩 질량, 배터리 공간, CG, 장착, 커넥터 액세스, 케이블 라우팅, 평균/피크 전류, 냉각 및 충전 워크플로를 확인하세요. |
|
구매자는 어떤 주기 수명을 기대해야 합니까? |
|
일반 기준: 약 200~400사이클, 사용 가능한 용량은 일반적으로 특정 조건에서 이 범위 끝 부분에서 초기 정격 용량의 80%에 가깝습니다. 결과는 방전 속도, 방전 깊이, 온도 및 보관 방식에 따라 다릅니다. |
구성 검토를 위해 프레임 크기, 항공기 중량 목표, 배터리 장착 위치, 평균 및 최대 전류, 배터리 공간 크기, 커넥터 요구 사항, 충전기 전략, 예비 정책 및 샘플 수량을 보내십시오.
