HSS Energy 6S 8000mAh FPV 배터리 주문 사양은 항공기 전원 시스템부터 시작됩니다. 이 모델은 8Ah 용량과 26.4V 충전 엔드포인트를 결합합니다. 연결 배열을 선택하기 전에 완전 충전 시 전자 장치 호환성을 확인하고 긴 본체를 위한 물리적 공간을 확보하십시오.
이 8000mAh FPV 배터리 팩의 184.8Wh 공칭 에너지를 항공기 에너지 예산에 대한 입력으로 사용하세요. 용량만으로는 비행 시간을 설정할 수 없습니다. 항공기 질량, 기동 및 착륙 예비는 임무에 사용할 수 있는 에너지에 영향을 미칩니다. 세션 기간을 설정하기 전에 대표 비행 로그를 계획된 예약 시간과 비교하세요.
|
매개변수 |
지정된 값 |
|
셀 지정 |
7359158-8000mAh |
|
셀 시스템/시리즈 |
반고체 / 6S |
|
공칭 용량 |
8000mAh / 8Ah |
|
공칭 전압 / 에너지 |
23.1V / 184.8Wh |
|
최대 충전 전류 |
8.0A(1C) |
|
충전 차단 전압 |
26.4V |
|
방전 컷오프 전압 |
18.0V |
|
연속 방전 정격 |
200A(25C) |
|
최고 방전 등급 |
400A(50C), 2초 이내 |
|
사이클 수명 참조 |
500사이클; 합의할 테스트 기준 |
23.1V FPV 배터리는 모터 컨트롤러 및 보조 전자 장치를 포함하여 연결된 모든 장치의 허용 공급 범위와 일치해야 합니다. 6S 라벨 자체는 26.4V 상위 엔드포인트와의 호환성을 확인하지 않습니다. 시스템 설계자가 전압 마진을 설정할 때 작동 과도 현상을 고려합니다.
|
상태 |
지정범위 |
|
충전 온도 |
-10~45°C |
|
방전온도 |
-20~60°C |
|
보관온도 |
-20~35°C |
|
보관 습도 |
75%RH 이하 |
나열된 저온 충전 범위에는 실제 팩에 적합한 검증된 충전 절차와 보호가 필요합니다. 영하 이하에서는 무제한 충전을 허용하지 않습니다. 방전 차단을 항공기 착륙 경고 설정이 아닌 작동 한계로 사용하십시오.
8000mAh 고전압 배터리를 충전하려면 셀 시스템과 일치하는 엔드포인트가 필요합니다. 여기서 26.4V 팩 제한은 시리즈 그룹당 4.4V에 해당합니다. 이 엔드포인트와 팩 구성을 명시적으로 지원하는 장비를 선택하십시오. 6S 또는 LiHV 라벨이 붙어 있다는 이유만으로 충전 모드를 선택하지 마십시오.
8.0A의 최대 충전 전류는 방전 정격과 별개입니다. 승인된 프로필을 활성화하기 전에 저울 연결과 극성을 확인하십시오. 충전 및 테스트 설정은 다른 팩 크기에서 복사하기보다는 주문 사양에 따라 확인해야 합니다.

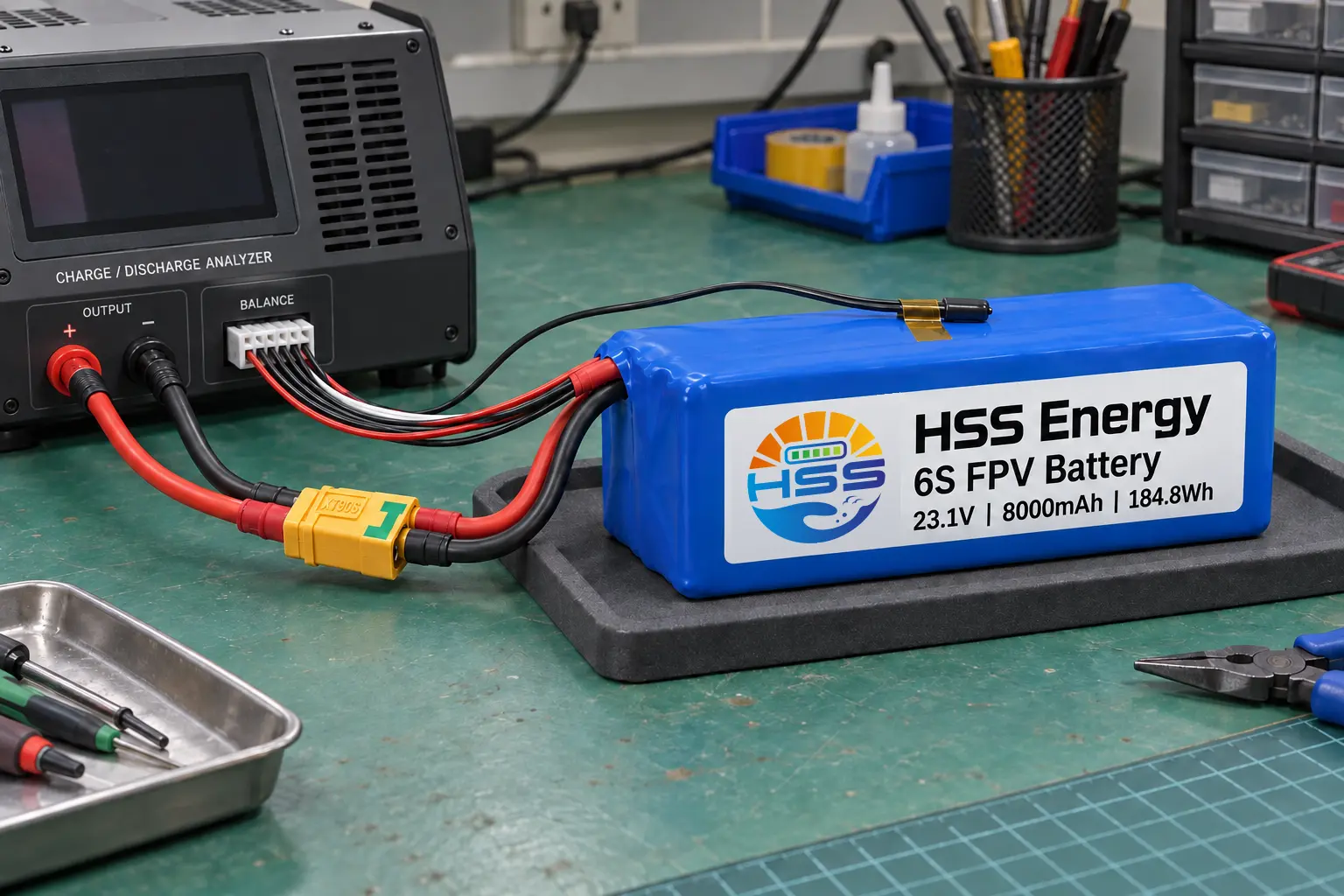

공정 예시 • 연결된 충방전 주기 설정
6S 8000mAh FPV 배터리의 경우 의미 있는 주기 평가를 통해 충전 및 방전 전류, 온도, 휴지 기간 및 유지 용량 끝점을 정의합니다. 측정된 용량 및 온도 기록과 함께 팩 식별 정보를 기록합니다. 500사이클 기준은 이 그림에 표시된 테스트 결과나 보증 기간이 아닙니다.
그림의 주 회로, 밸런스 하네스 및 표면 프로브는 기록된 측정값이 아닌 모니터링 배열을 보여줍니다.

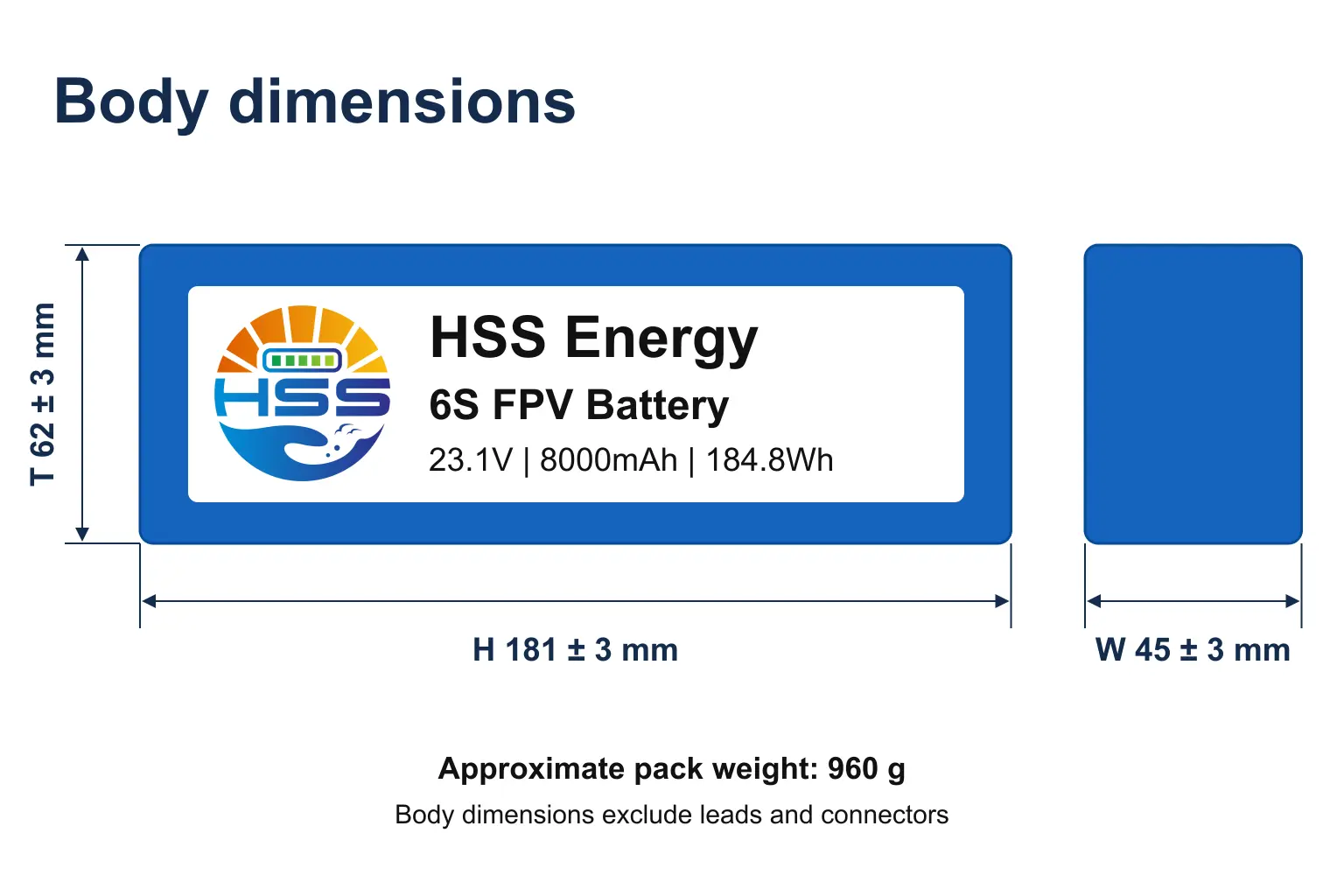

치수 그림 • 공칭 본체 축 및 공차
|
기계 품목 |
지정된 값 |
|
폭 W / 두께 T / 높이 H |
45±3mm / 62±3mm / 181±3mm |
|
팩 무게 |
약 960g |
이 8000mAh 반고체 배터리는 파란색으로 포장된 긴 본체를 가지고 있습니다. 181mm 치수는 팩이 수평으로 장착된 경우에도 H 지정을 유지합니다. 허용 오차, 쿠션 및 케이블 출구를 위한 예산 공간이 별도로 있습니다. 본체 도면에서는 외부 리드와 커넥터가 제외됩니다.

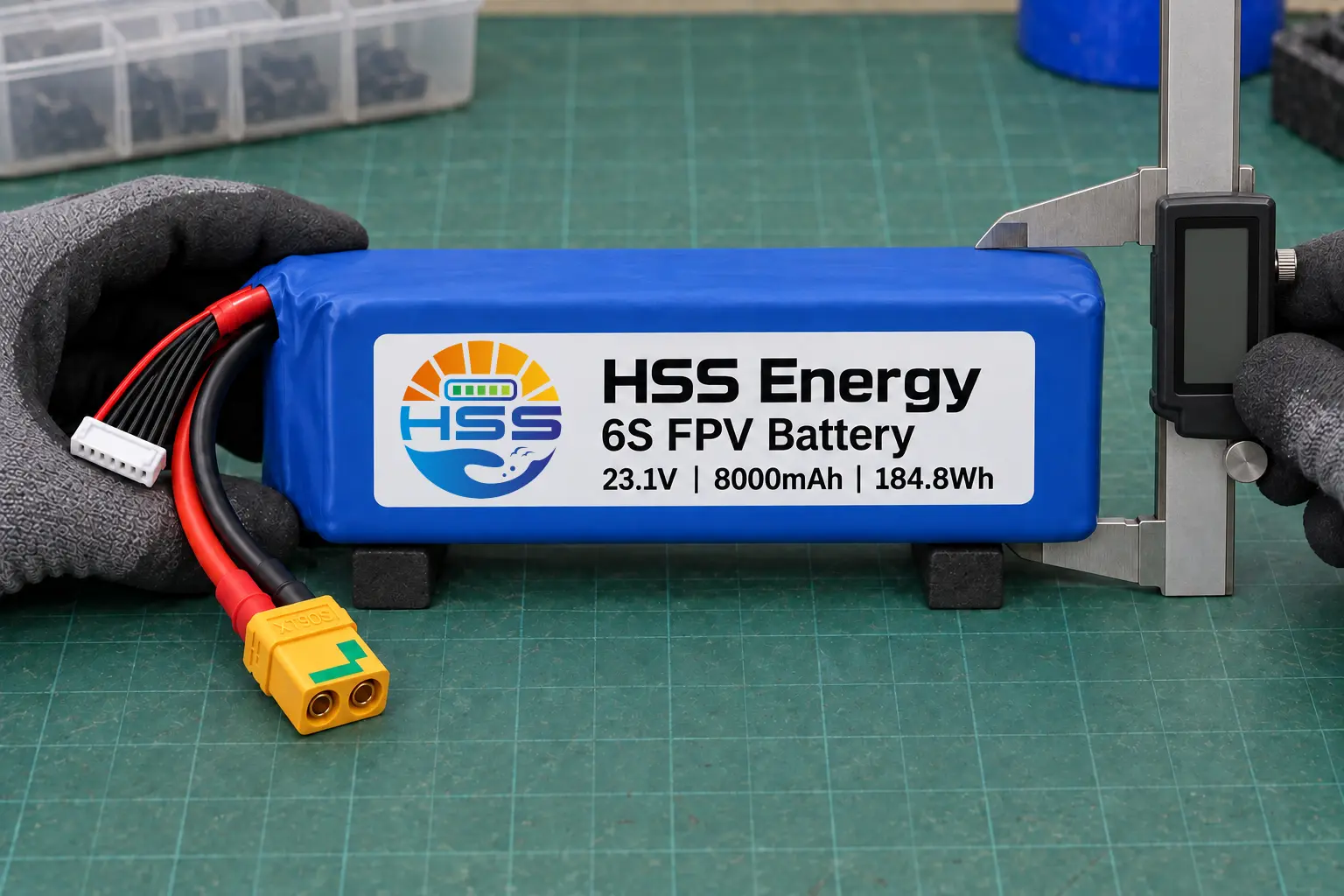

공정도면 • 외관치수검사
장착 도면에 명시된 검사 지점에서 완성된 본체를 확인하십시오. 고정 장치는 랩을 부수거나 무게를 지탱하기 위해 리드를 사용하지 않고 약 960g 팩을 고정해야 합니다.
짧은 가속 부하와 별도로 지속 전류에 대해 이 6S 25C FPV 배터리를 평가하세요. 200A 연속 정격과 400A 피크 정격은 서로 다른 듀티 조건을 설명합니다. 피크는 2초 이상 지속될 수 없습니다. 이는 설치된 어셈블리에서 허용 가능한 온도 상승이 얼마나 자주 반복되거나 증명될 수 있는지 정의하지 않습니다.

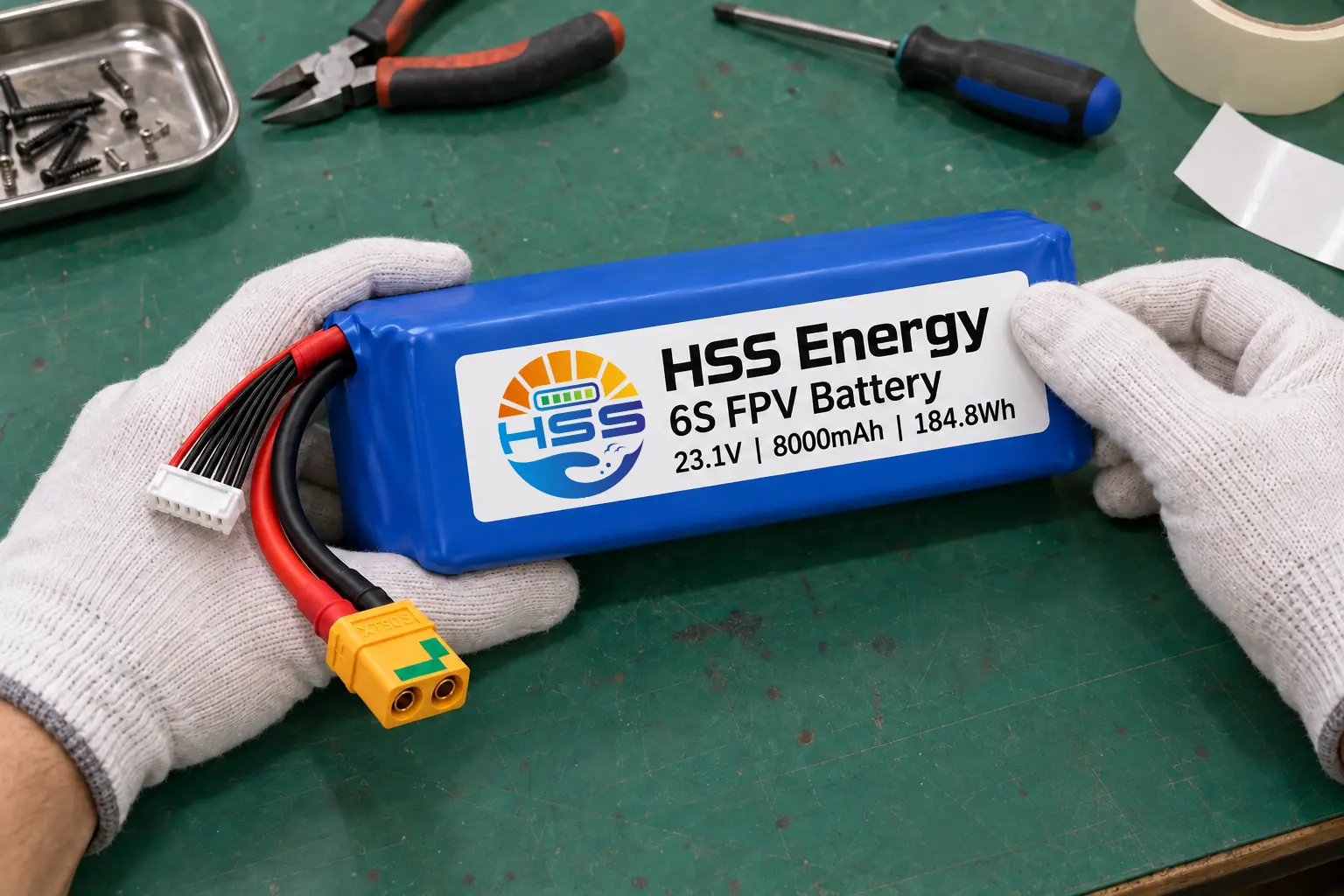

공정도면 • 라벨 배치 및 외관 마감
읽기 쉬운 라벨은 완성된 팩을 전압 및 용량 사양과 연결합니다. 외부 점검을 통해 라벨 가장자리가 들려 올라갔는지, 단열재가 손상되었는지, 케이블 출구가 막혔는지 확인해야 합니다. 이러한 가시적 점검은 전기적 수용 측정을 대체하지 않습니다.
|
선택항목 |
참조 구성 |
|
주전원 리드 |
10AWG, 100mm |
|
전원 커넥터 |
XT90S |
|
밸런스 하네스 |
22AWG, 100mm |
|
밸런스 커넥터 |
XH-7P(B0~B6) |
리드 길이, 케이블 크기 및 커넥터는 고객 요구 사항에 맞게 구성할 수 있습니다. 선택한 어셈블리의 전류 용량과 온도 상승을 확인합니다. 옵션 참조 부품 자체로는 200A 또는 400A 전체 전류 경로를 확인할 수 없습니다.

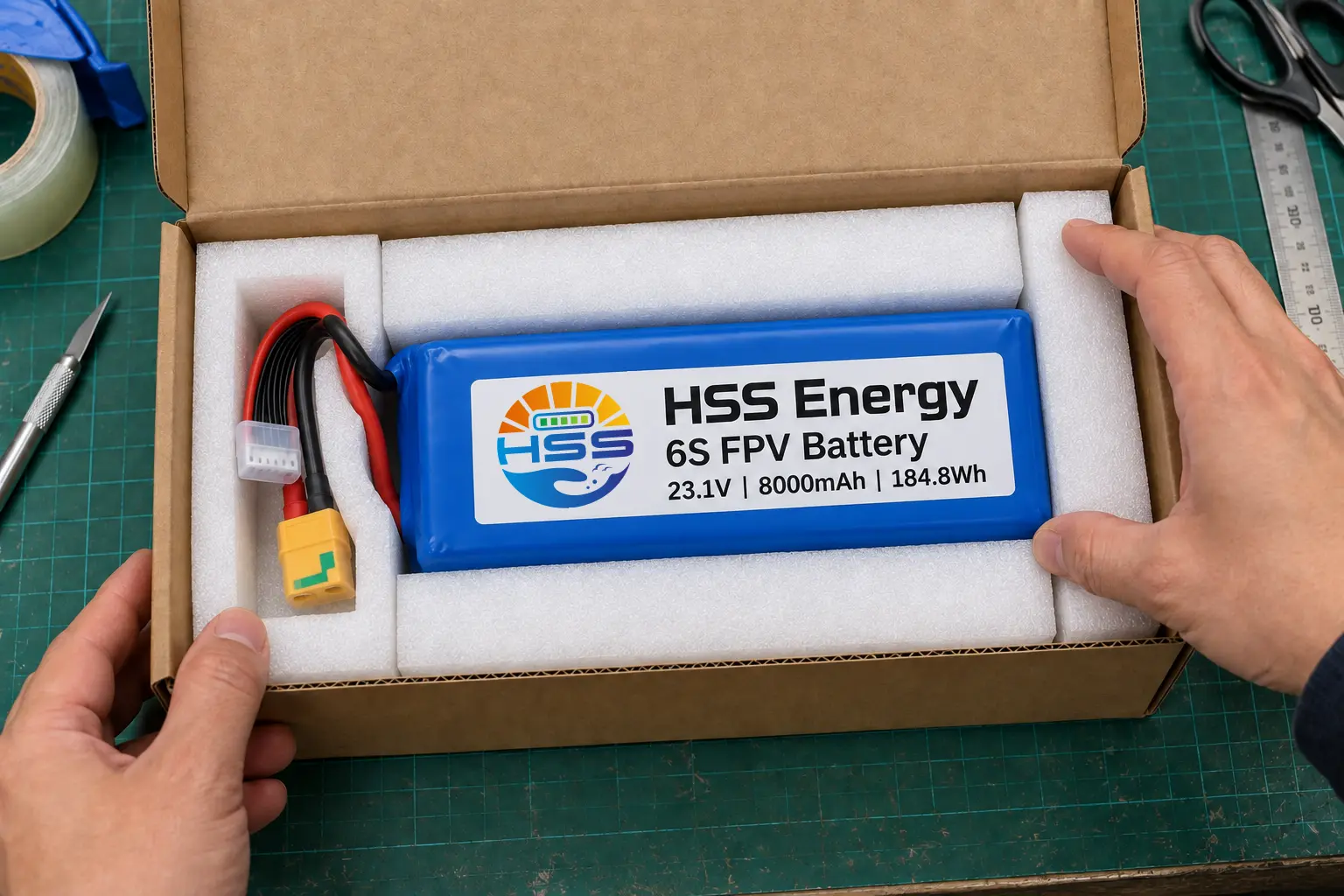

포장 그림 • 본체 지지대 및 격리된 커넥터 공간
최종 리드 배열 주위에 포장을 지정합니다. 그림에 표시된 삽입물은 본체를 지지하고 보호된 커넥터를 분리합니다. 어떤 와이어도 닫는 가장자리를 가로질러서는 안 됩니다. 폼 및 상자 세부 사항은 고객이 구성할 수 있습니다.

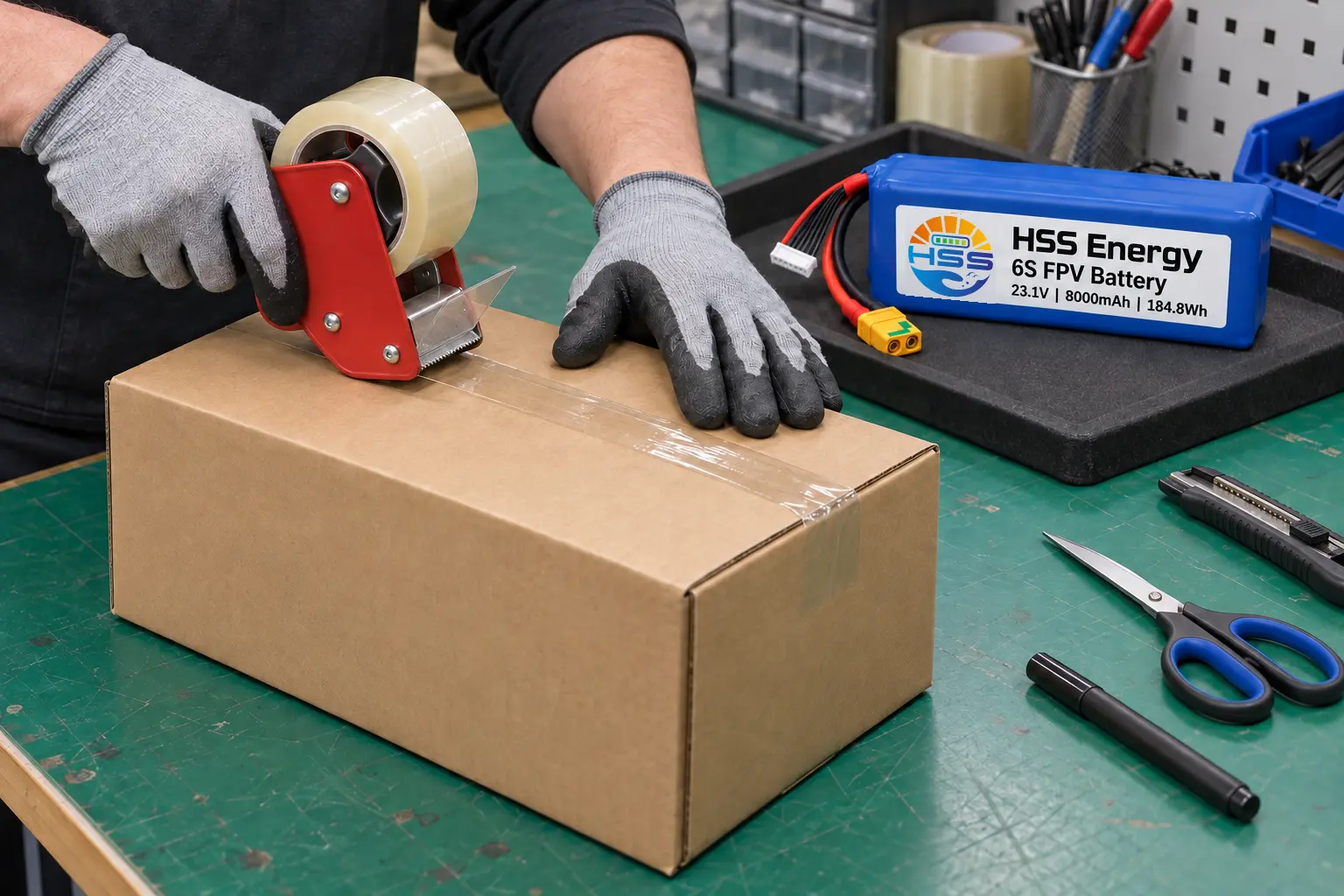

프로세스 그림 • 포장 스테이션에서 상자 밀봉
아니요. 이 모델은 반고체로 지정되어 있습니다. 이 설명은 전고체 전해질이나 불연성 등급을 설정하지 않습니다.
샘플 구성, 의도한 로드 프로필 및 허용 기준을 함께 유지하십시오. 반복 주문에 대한 요구 사항을 설정하기 전에 해당 구성에 대해 측정된 결과를 기록하십시오.
샘플 가용성, 최소 수량, 리드 타임 및 보증은 견적을 통해 합의됩니다. 정확한 구성, 목적지 및 배송 경로에 대해서는 운송 서류와 운송업체 승인을 확인해야 합니다.
HSS Energy 6S 8000mAh FPV 배터리 주문 시 승인된 전기 구성 및 장착 범위를 식별해야 합니다. 동일한 사양에 대해 반복 배송을 확인할 수 있도록 포장 배열과 함께 샘플 허용 기준을 기록하십시오.
