사용 가능한 베이 단면을 사용하여 HSS Energy 6S 80Ah UAV 드론 배터리에 대한 크기 문의를 시작하세요. 너비가 75mm라고 해서 전체 팩이 75mm 정사각형 형식이 되는 것은 아닙니다. 본체의 두께는 117mm이고 길이는 350mm입니다. 신체를 따라 구속 장치를 계획하고 짧은 끝에 전원 커넥터와 밸런스 하네스를 위한 공간을 남겨두십시오. 이를 통해 길이가 아닌 너비가 레이아웃을 제어하는 위치를 평가할 수 있습니다. 이 모델이 귀하의 설치 요구 사항에 맞는지 평가하려면 견적, 자세한 배터리 사양 및 대량 주문 가격에 대해 당사 영업팀에 문의하십시오.
6S 80000mAh UAV 배터리는 단일 80Ah 셀이 아닌 완전한 6 시리즈 파우치 셀 배터리입니다. 이는 셀, 단열재, 외부 랩 및 연결 리드를 엔지니어링 평가를 위해 즉시 설치할 수 있는 형식으로 결합합니다. 공칭 에너지는 팩을 설명합니다. 세포 밀도 수치는 세포 플랫폼을 설명합니다.
긴 배터리 베이의 폭이 제한되어 있을 때 6S 80Ah 배터리 팩을 비교할 가치가 있습니다. 짧은 끝 리드 출구는 긴 측면을 지지 및 구속할 수 있도록 남겨둡니다. 이러한 레이아웃 이점은 남은 두께, 장착 간격 및 항공기 균형도 작동하는 경우에만 유용합니다.
연속 전류 등급은 추진 설계자에게 짧은 펄스 허용치와 별도의 작동 한계를 제공합니다. 사양에 인쇄된 최대 전류를 정상 작동 지점으로 처리하는 대신 이륙 및 회복을 포함한 실제 비행 부하에 대해 선택하십시오.
|
매개변수 |
사양 |
|
모델 |
6S80Ah |
|
셀 지정 |
107110300-80000mAh |
|
세포 유형 |
반고체 |
|
시리즈 구성 |
6S |
|
공칭 전압 |
21.0V |
|
용량 |
80Ah / 80000mAh |
|
공칭 에너지 |
1680Wh(공칭전압×용량) |
|
세포 에너지 밀도 |
400Wh/kg(셀 값) |
|
최대 충전 전류 |
80A(1C) |
|
충전 차단 전압 |
25.8V |
|
방전 컷오프 전압 |
T ≥ 0°C에서 15.0V; T < 0°C에서 13.2V |
|
연속 방전 전류 |
240A(3C) |
|
최대 방전 전류 |
800A(10C), 10초, SOC > 50% |
|
상태 |
사양 |
|
작동 온도 |
-40~55°C |
|
보관온도 |
-20~40°C |
|
보관 습도 |
<85% 상대습도 |
|
사이클 수명 참조 |
500사이클 |
|
기계 품목 |
사양 |
|
본체 치수(W × T × H) |
75×117×350mm; 각 ±5mm |
|
대략적인 체중 |
4.4kg |
|
선택적 인터페이스 |
구성 |
|
메인 케이블 및 커넥터 |
6AWG, 150mm; QS8 |
|
밸런스 하네스 및 커넥터 |
22AWG, 150mm; XH-7P(B0~B6) |
공칭 에너지는 전압에 용량을 곱한 값입니다. 셀 에너지 밀도는 완성된 팩 에너지 밀도가 아닙니다. 작동 온도 제한은 충전 온도 허용을 설정하지 않습니다.
전기 입력, 페이로드 예산 및 배터리 베이가 이 구성과 일치하는 측량 또는 검사 플랫폼용 6S 80Ah UAV 드론 배터리를 고려해보세요. 유용한 질문은 배터리 사진이 기존 팩과 유사한지 여부가 아니라 전체 항공기가 적절한 착륙 예비를 통해 의도한 경로를 수행할 수 있는지 여부입니다.

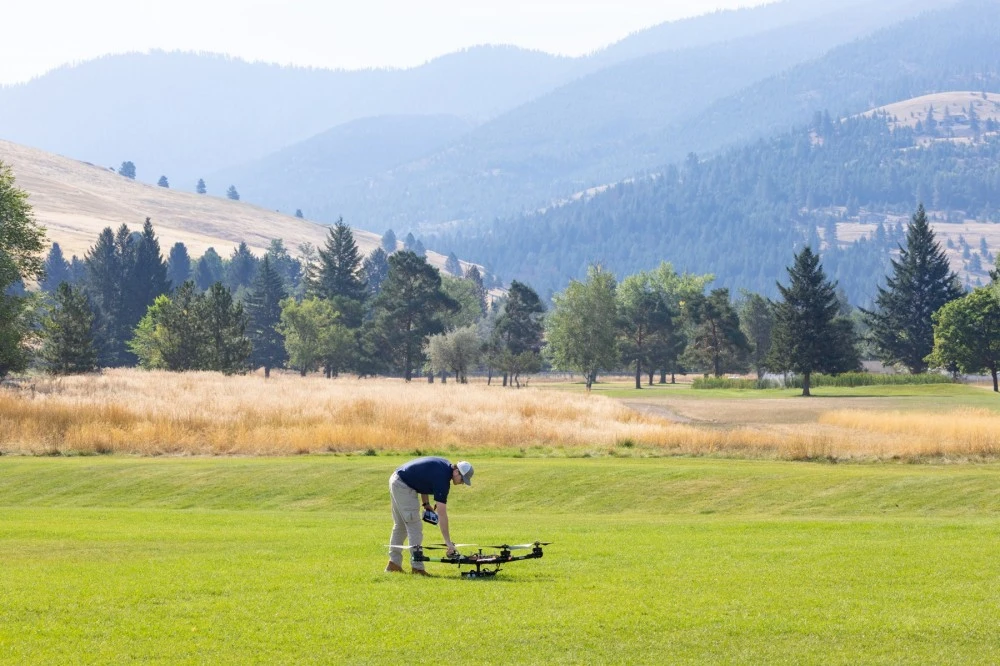

몬타나에서 NASA의 FireSense 작업은 현장 준비 및 비행 모니터링에 대한 독립적인 예를 제공합니다. 사진은 NASA ARC/Milan Loiacono의 출처이며 HSS 동력 항공기가 아닌 해당 프로젝트를 보여줍니다. 자체 평가를 위해 벤치 점검에서 항공기 승인 비행 테스트로 진행하기 전에 구속, 커넥터 접근 및 케이블 간격을 확인하십시오.
80000mAh UAV 배터리 팩을 평가할 때 탑재량, 날씨, 비행 시간 및 부하 시 전압을 함께 기록하세요. 더 가벼운 탑재량으로 더 긴 비행을 하는 것은 동등한 비교가 아닙니다. 이러한 관찰은 에너지 제한을 장착, 연결 또는 추진 불일치와 구별하는 데 도움이 됩니다.
HSS 에너지는 상용 공급 파트너의 셀을 사용합니다. 제조 사진은 파우치 셀 제품 뒤의 공급망에 대한 가시성을 제공합니다. 이 개별 80Ah 구성에 대한 생산 기록으로 표시되지 않습니다. 조달팀은 선택한 셀 플랫폼을 합의된 팩 도면 및 승인 요구 사항에 연결해야 합니다.

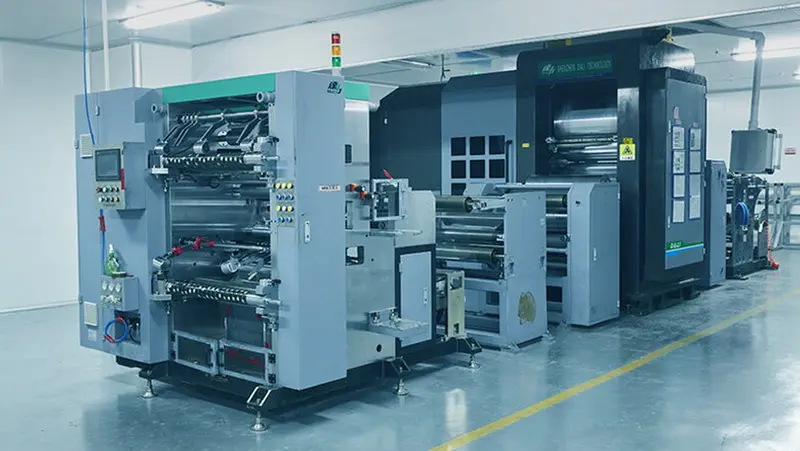

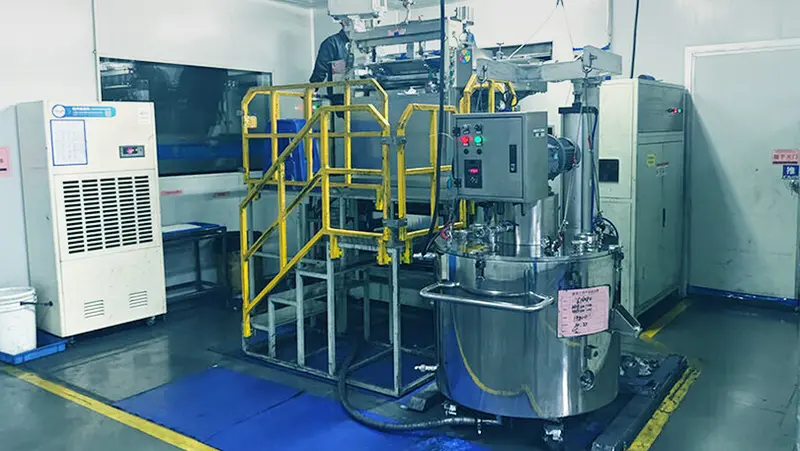

80Ah 반고체 배터리의 경우 재료 명칭만으로는 전해질 레시피나 제조 공차가 공개되지 않습니다. 파트너 이미지는 혼합 및 롤 처리 장비를 보여줍니다. 이러한 단계는 업스트림 셀 제조를 설명하는 반면, 특정 제제 및 프로세스 설정은 게시된 팩 사양과 별도로 유지됩니다.

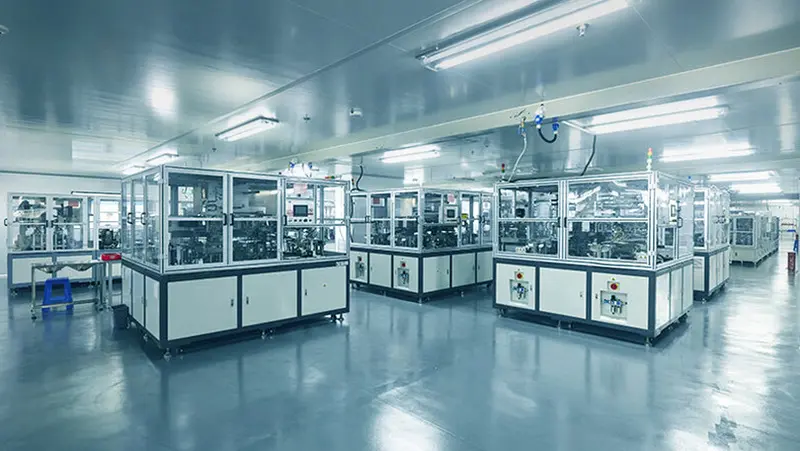

셀 제조와 완성된 팩 조립은 서로 다른 단계입니다. 밀폐된 생산 장비는 셀 제조 환경에 속합니다. 주문한 팩의 경우 구성 검토를 통해 외부 및 인터페이스가 마무리되기 전에 셀 지정, 직렬 배열, 연결 레이아웃 및 절연 요구 사항을 식별해야 합니다.
21V UAV 배터리 충전기 프로필을 시리즈 개수로만 선택한 액세서리가 아닌 구성의 일부로 취급하세요. 셀 플랫폼, 커넥터 또는 봉투에 대한 변경 사항은 샘플 및 반복 주문이 동일한 기준으로 평가되도록 최종 기술 합의에 반영되어야 합니다.
사용 가능한 베이 치수, 항공기 전압 범위, 로드 프로필 및 구성 견적을 위한 예정 수량을 HSS Energy에 보내십시오. 공칭 캐비티 크기뿐만 아니라 팩을 연결하고 제거하는 데 필요한 공간도 포함합니다.
"6S"만을 기반으로 한 것은 아닙니다. 전체 전압 창, 충전기 프로필, 부하 요구 사항, 본체 엔벨로프 및 연결 배열을 비교하십시오. 이 모델은 25.8V 충전 차단을 사용합니다. 교체가 승인되기 전에 기존 6 시리즈 설정을 해당 값과 비교하여 확인해야 합니다.
공칭 너비는 75mm이지만 너비가 정확히 동일한 베이에서는 제조 허용 오차, 설치 또는 제한이 허용되지 않습니다. 세 가지 본체 치수와 합의된 치수 공차를 모두 확인한 다음 패딩, 장착 및 짧은 케이블에 필요한 공간을 추가합니다.
공칭 에너지는 비행 시간 자체를 결정하지 않습니다. 평균 항공기 출력, 탑재량, 비행 프로필, 온도 및 착륙 예비는 사용 가능한 임무 기간에 영향을 미칩니다. 측정된 출력과 제어된 샘플 비행을 사용하여 경로를 평가합니다. 이 팩에는 고정된 비행 시간 청구가 첨부되어 있지 않습니다.
지정된 최대값은 50% 이상의 SOC에서 10초 동안 800A입니다. 연속 방전은 240A입니다. 케이블, 커넥터 및 항공기 제한도 의도한 부하와 일치해야 합니다.
아니요. 팩 수준 펄스 정격은 커넥터 승인이 아닙니다. 실제 전류 프로파일에 대해 선택한 커넥터, 결합 접점, 배선 경로 및 연결 품질을 검토해야 합니다. 이름만으로 커넥터를 선택하는 대신 전체 인터페이스를 지정하십시오.
400Wh/kg은 지정된 셀 에너지 밀도입니다. 공칭 팩 에너지는 1680Wh이며, 21.0V와 80Ah로 계산됩니다. 이 값은 다양한 수량을 나타냅니다.
검토를 위해 필요한 도면 및 결합 인터페이스를 제출합니다. 케이블이나 커넥터 요청은 셀 배열이나 본체 크기 변경과 다릅니다. 후자는 질량, 전기적 한계 및 문서화에 영향을 미칠 수 있습니다. 견적은 표준 범위 내의 모든 변경을 약속하기보다는 승인된 구성을 식별해야 합니다.
실제 장착 간격, 고정 장치 및 커넥터 접근을 먼저 확인하십시오. 그런 다음 합의된 전기 제한에 따라 충전 설정과 항공기 부하를 평가합니다. 반복 주문이 동일한 용량 라벨만이 아니라 동일한 구성을 참조하도록 승인된 케이블, 커넥터 및 도면 개정을 기록합니다.
6S 80Ah UAV 드론 배터리의 경우 베이 도면, 지원되는 전압 범위, 연속 및 일시적 부하, 커넥터 극성 및 목표 수량을 제공합니다. 운영 환경과 요청된 문서를 추가합니다. 이를 통해 배터리 자체뿐만 아니라 견적 주소 설치 및 인터페이스 선택도 가능합니다.
