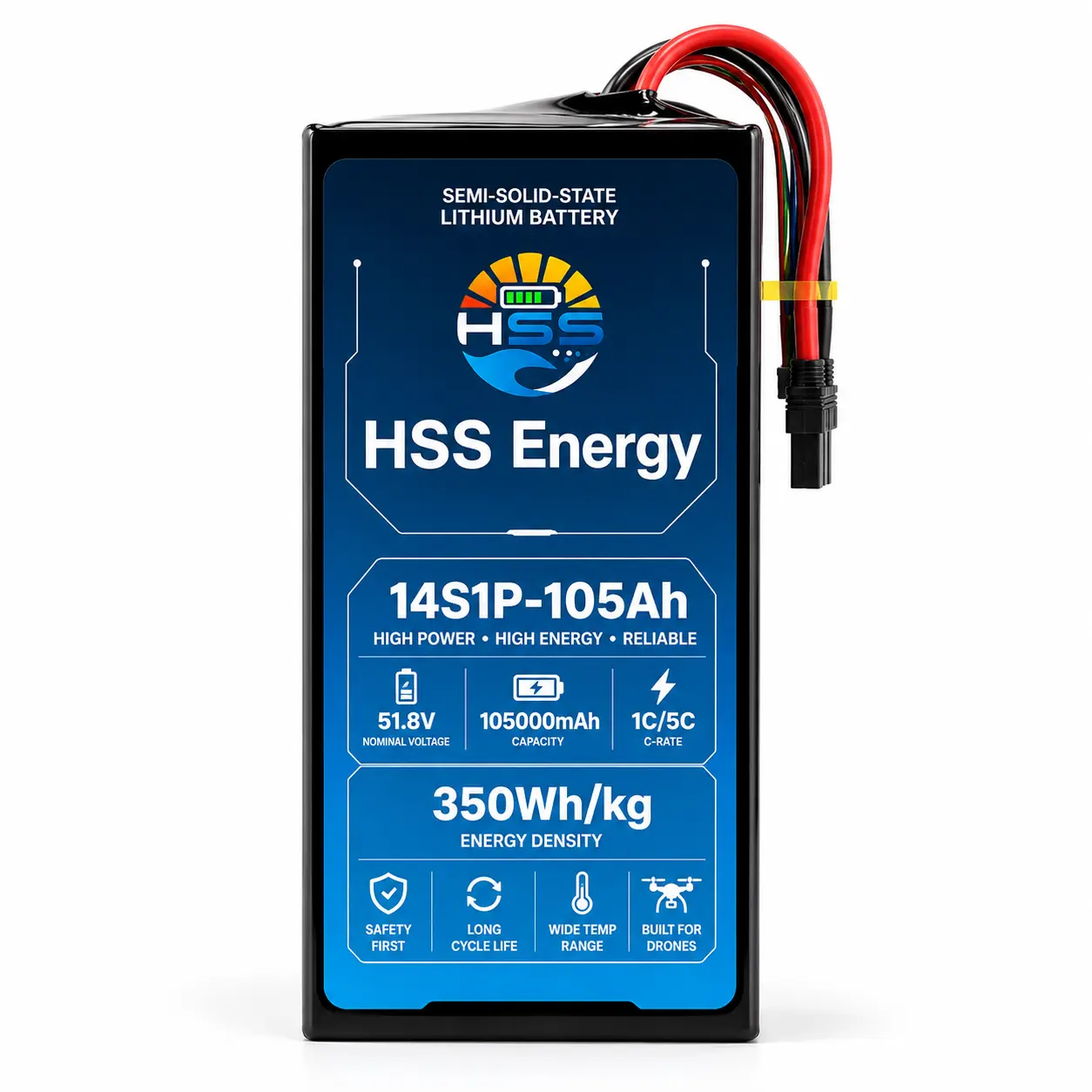

중국 14S 105Ah UAV 배터리는 현재 HSS Energy 14S 제품군에서 최대 설치 에너지 위치입니다. 51.8V 공칭 전압과 105Ah 용량으로 계산된 공칭 에너지는 5439Wh입니다. 이 SKU는 72Ah 모델의 범용 업그레이드가 아닙니다. 15.6kg, 420mm 높이의 배터리를 구조적, 전기적으로 수용할 수 있는 항공기용 OEM 통합 플랫폼입니다.
|
매개변수 |
사양 |
|
제품 모델 |
HSS 14S1P-105Ah |
|
제품 카테고리 |
반고체 리튬 무인기 배터리 |
|
구성 |
14S1P |
|
공칭 전압 |
51.8V |
|
공칭 용량 |
105000mAh / 105Ah |
|
공칭 에너지 |
5439Wh |
|
공개된 에너지 밀도 |
제공된 제품 참조서에 표시된 350Wh/kg 값 |
|
계산된 팩 참조 |
약 349Wh/kg (5439Wh / 15.6kg) |
|
팩 무게 |
대략. 15.6kg |
|
팩 크기(L x W x H) |
175x123x420mm |
|
표시된 방전율 |
제품 참조에 표시된 1C / 5C |
|
산술 전류 참조 |
1C에서 105A; 5C에서 525A(산술 참조만, 검증된 팩 한계는 아님) |
|

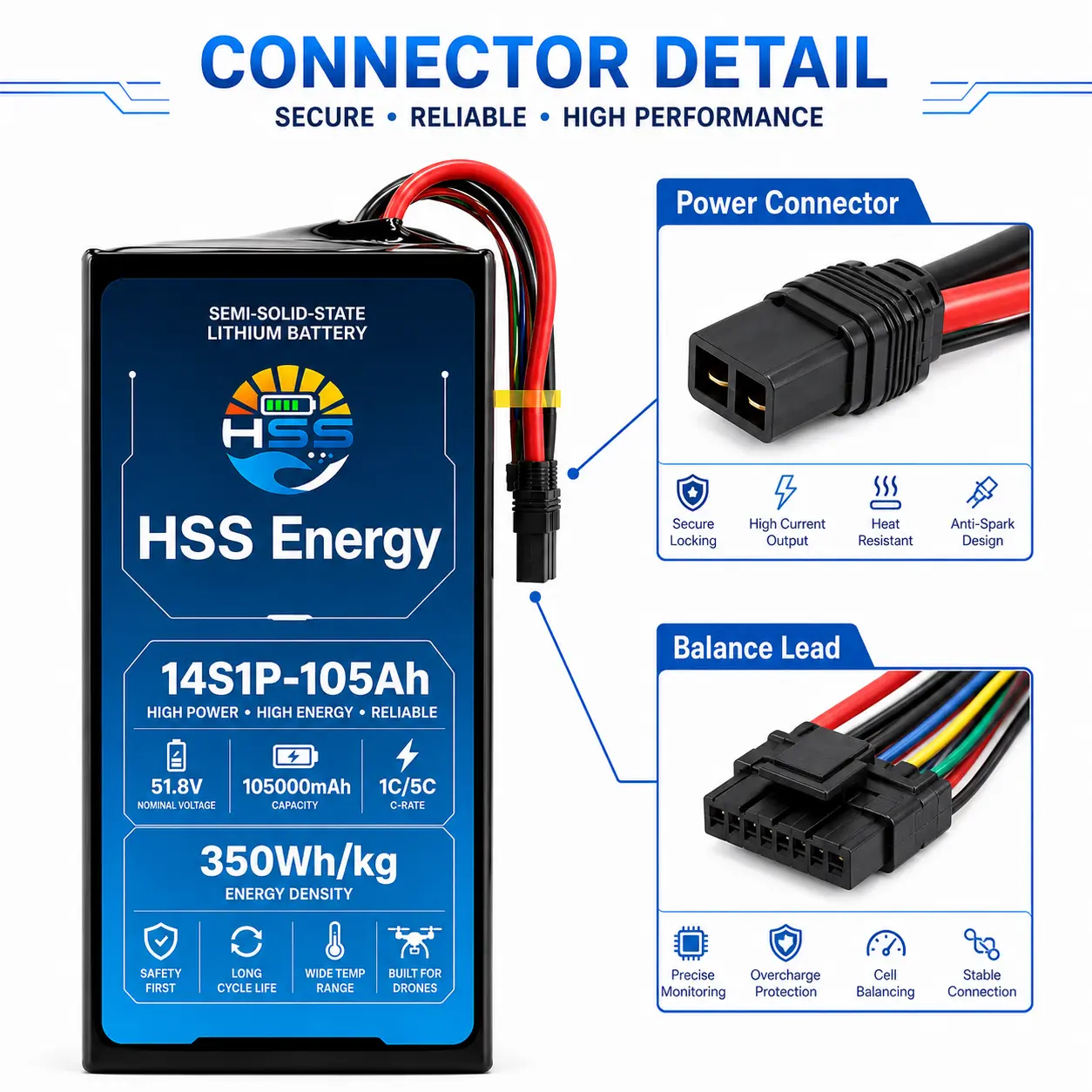

전원/밸런스 인터페이스 |
고전류 전원 리드 및 밸런스 인터페이스가 표시됩니다. 승인된 주문에 대해 최종 결합 커넥터 및 케이블 구성이 확인되었습니다. |
|
충전 프로필 |
일치하는 시리즈 수 충전; 최종 구성에 대해 충전 전압/전류 및 충전기 워크플로가 확인되었습니다. |
14S 105Ah 드론 배터리는 배터리를 가볍거나 작게 유지하는 것보다 설치된 에너지 5439Wh가 더 중요한 프로젝트에 적합합니다. 무게 15.6kg, 높이 420mm로 항공기 팀이 장착, CG, 핸들링 및 서비스 접근을 확인한 후에만 선택해야 합니다.
|
선택 포인트 |
14S1P 72Ah |
14S1P 105Ah |
|
공칭 에너지 |
3686.4Wh |
5439Wh |
|
팩 질량 |
9.5kg |
15.6kg |
|
봉투 |
128x153x290mm |
175x123x420mm |
|
공개된 밀도 값 |
400Wh/kg |
350Wh/kg |
|
제품 위치 |
내구성 / 물질 균형 |
최대 설치 에너지 |
15.6kg 및 175 x 123 x 420mm의 14S1P 105Ah UAV 배터리는 항공기 구조 부품으로 취급되어야 합니다. HSS 에너지는 샘플을 제작하기 전에 베이 도면, 장착 지점, 제한 방법, 제거 경로, 케이블 굽힘 반경, 커넥터 액세스 및 CG 대상을 검토해야 합니다. 이 용량 등급에는 간단한 사용 가능 용량 확인만으로는 충분하지 않습니다.

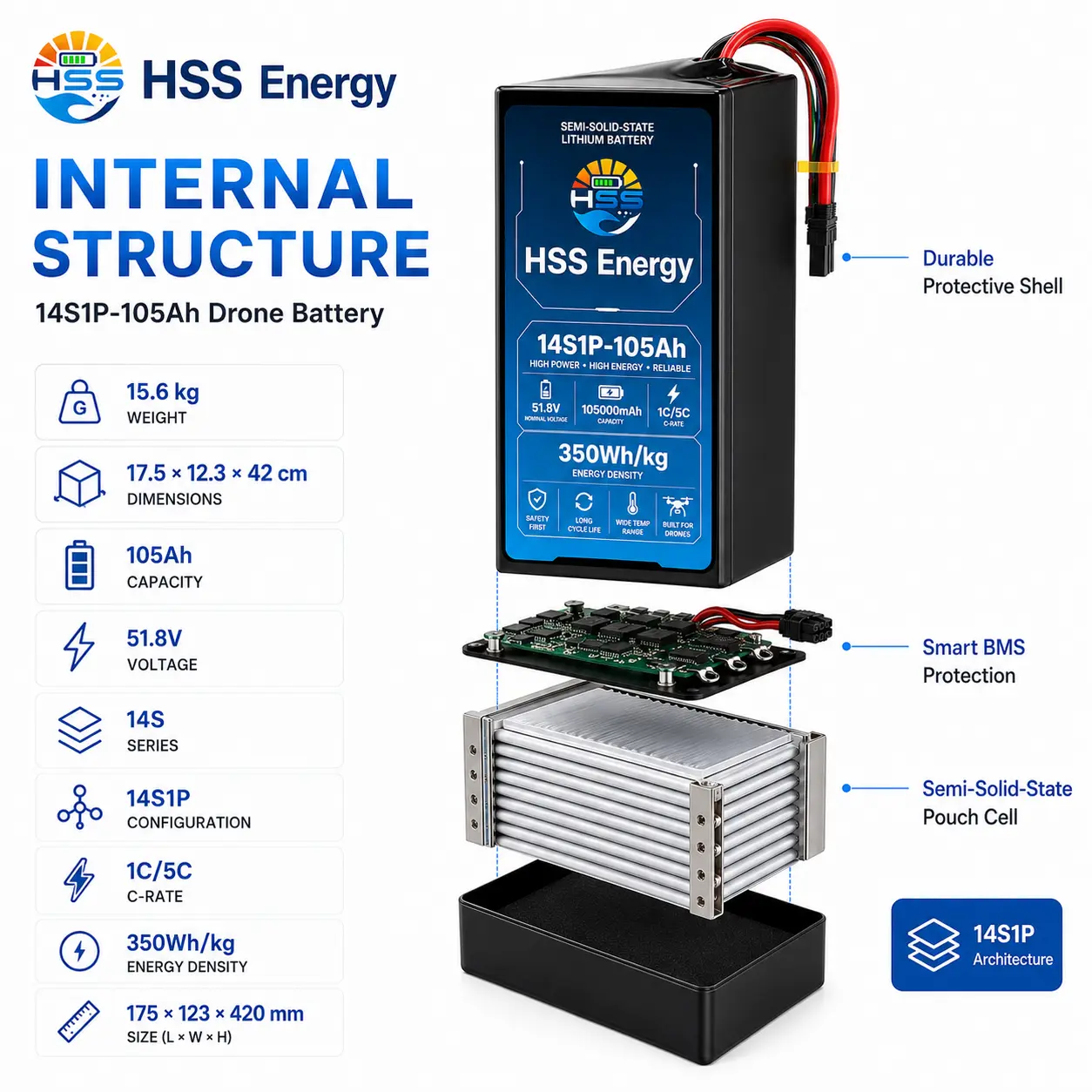

HSS 프로젝트 구성을 위한 셀/보호 아키텍처 참조 시각적입니다.
51.8V 105Ah UAV 배터리의 경우 1C/5C 제품 기준 속도는 105A 및 525A 산술 전류 기준에 해당합니다. 최종 연속 및 피크 제한에는 승인된 팩 설계, 커넥터, 케이블 게이지, 열 조건 및 이벤트 기간이 필요합니다. C-rate 곱셈만으로 시스템 크기를 조정하는 대신 실제 비행 전류 데이터를 보냅니다.
|
다음과 같은 경우에 이 SKU를 선택하세요 최소 배터리 질량보다 최대 설치 에너지가 더 중요한 대형 항공기 OEM 프로젝트에 이 SKU를 선택하십시오. |
다음 경우에 다른 SKU로 이동하세요. 페이로드 마진, CG 또는 베이 높이가 105Ah 팩을 지원할 수 없는 경우 72Ah로 이동합니다. 컴팩트한 14S 아키텍처를 위해 36Ah로 이동하세요. |
이 크기의 무거운 리프트 UAV 배터리는 나중에 용량 업그레이드로 추가되지 않고 이를 중심으로 설계된 항공기에 속합니다. 일반적인 프로젝트는 기체가 배터리 질량, 장착 및 CG 요구 사항을 지원할 수 있는 대규모 산업, 물류, 농업 및 무거운 탑재량 UAV입니다.
105Ah OEM 플랫폼을 위한 대형 항공기 애플리케이션 참조 구조적 장착, CG 및 전류 경로 검증은 필수입니다.
105000mAh UAV 배터리 프로젝트의 경우 HSS Energy는 구조적 장착, 구속 하중, 팩 취급, CG 목표, 베이 높이, 케이블 굴곡 반경, 고전류 커넥터 액세스, 충전기 프로필, 실제 비행 전류 로그 및 예상 연간 수요를 검토해야 합니다. 이 리뷰는 소형 14S 모델보다 더 기계적 및 통합 중심입니다.
15.6kg의 무게는 플러그 앤 플레이 배터리가 아닙니다. 샘플을 제작하기 전에 팩이 어떻게 지지되고, 제한되고, 들어 올려지고 꺼지는지, 커넥터가 어디에 있는지, 항공기가 수용할 수 있는 CG 범위를 확인하십시오. 케이블 경로와 서비스 접근을 동시에 검토하세요.
|
커넥터는 어디에 위치합니까? 측정된 전류를 통해 결합 인터페이스, 케이블 게이지, 길이, 극성, 스트레인 릴리프 및 케이블 출구를 검토합니다. 장착 후에도 접근 가능한 상태로 유지되어야 합니다. |
15.6kg 팩 장착 샘플링 전에 지지점, 장착 방향 및 구속조건을 정의하십시오. 커넥터, 케이블 또는 인클로저 표면을 의도하지 않은 지지대로 의존하지 마십시오. |
|
서비스를 위해 제거할 수 있나요? 배터리를 들어올리고, 분리하고, 제거하는 방법을 계획하십시오. 케이블 굴곡 공간, 커넥터 순서 및 유지보수 간격을 확인하십시오. |
샘플 제작 전 항공기 데이터 이륙 질량, 배터리 허용량, 페이로드 목표, 임무 기간, 현재 프로필, CG 창, 베이 도면, 충전기 및 인터페이스 요구 사항을 제공합니다. |
|
OEM 라벨 및 프로젝트 포장 승인된 주문에는 브랜드 라벨, 모델 ID, 경고, 바코드 또는 QR 코드, 배치 ID, 상자 표시, 커넥터 보호 및 완충재를 사용할 수 있습니다. |
샘플부터 생산까지 단계적 검토, 샘플 구축, 지상 검증, 항공기 검증 및 최종 생산 릴리스를 사용합니다. 반복 주문 전에 승인된 설정을 기록하세요. |
항공기 팀이 보내야 할 것
베이 도면, 장착 개념, 배터리 질량 허용량, CG 범위, 비행 전류 데이터, 커넥터 및 케이블 요구 사항, 충전기 정보, 임무 목표 및 연간 수요를 보냅니다.
지정된 51.8V 공칭 전압과 105Ah 용량을 사용하면 공칭 에너지는 5439Wh입니다.
105Ah 모델은 기계적 문제를 크게 변화시킵니다. 질량이 15.6kg으로 증가하고 높이가 420mm로 증가하므로 장착, CG, 핸들링 및 커넥터 액세스가 중심 설계 제약이 됩니다.
항공기에 높은 내구성이 필요하지만 105Ah 모델의 질량이나 포락선을 수용할 수 없거나 에너지 대 질량 효율성이 더 중요한 경우 72Ah를 선택합니다.
아니요. 1C와 5C의 산술 참조입니다. HSS Energy는 승인된 프로젝트 구성에 대한 연속/피크 전류 및 기간을 확인합니다.
105Ah 모델을 선택하기 전에 항공기 전압 제한, 실제 전류 로그, 배터리 베이 도면, 허용 질량, CG 목표, 장착 개념, 커넥터 및 케이블 요구 사항, 충전기 프로필 및 예상 연간 수요를 제공하십시오.
