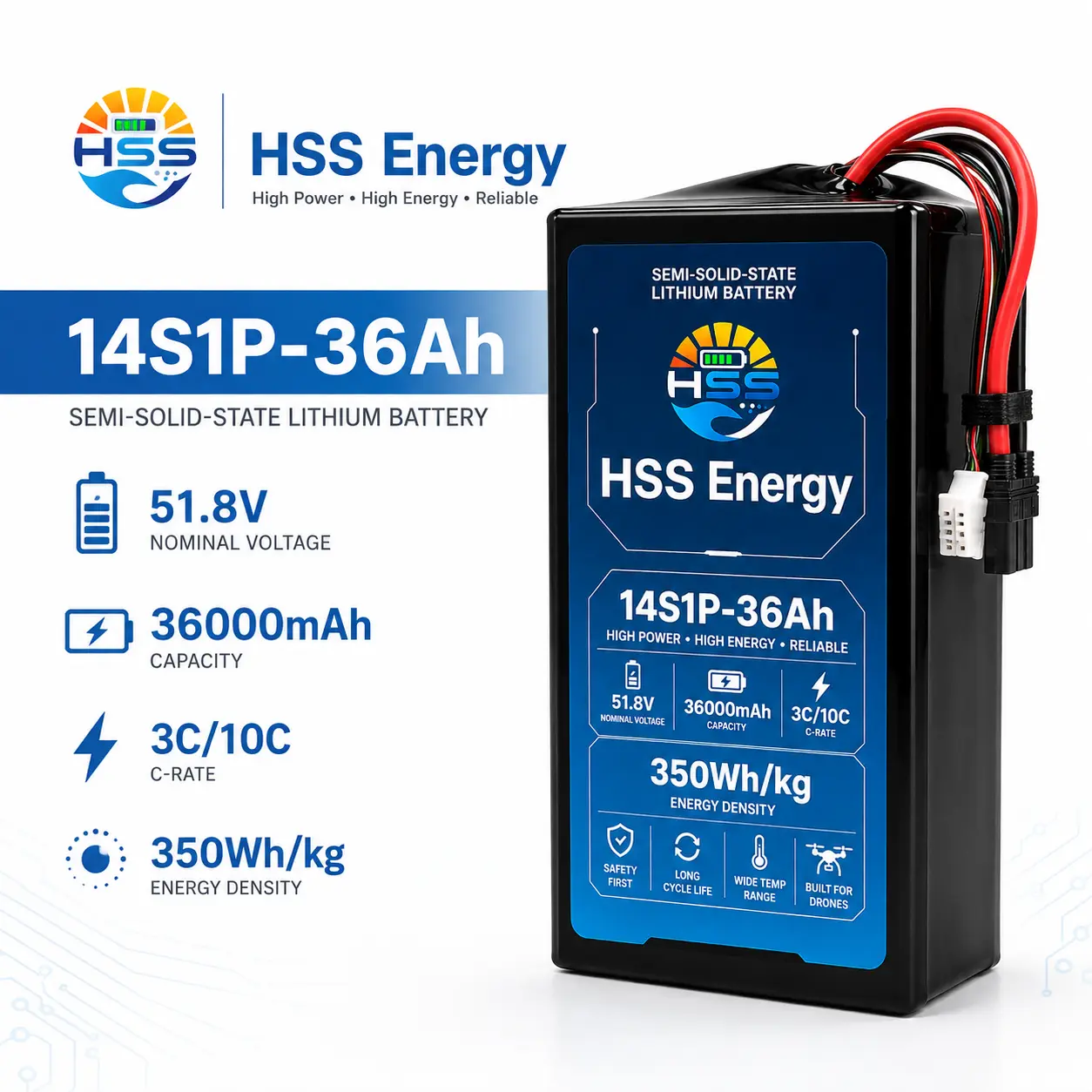

HSS Energy 공장에서 공급하는 14S 36000mAh UAV 배터리는 현재 HSS Energy 14S 제품군의 소형 고전압 제품입니다. 그 역할은 "6S보다 더 많은 용량"이 아닙니다. 5.6kg 패키지에 51.8V에서 약 1.865kWh의 공칭 에너지를 제공합니다. 따라서 항공기 전기 시스템이 더 높은 직렬 전압을 위해 설계될 때 매우 큰 6S 팩에 대한 유용한 아키텍처 대안이 됩니다.
|
매개변수 |
사양 |
|
제품 모델 |
HSS 14S1P-36Ah |
|
제품 카테고리 |
반고체 리튬 무인기 배터리 |
|
구성 |
14S1P |
|
공칭 전압 |
51.8V |
|
공칭 용량 |
36000mAh / 36Ah |
|
공칭 에너지 |
1864.8Wh |
|
공개된 에너지 밀도 |
제공된 제품 참조서에 표시된 350Wh/kg 값 |
|
계산된 팩 참조 |
333Wh/kg (1864.8Wh / 5.6kg) |
|
팩 무게 |
대략. 5.6kg |
|
팩 크기(L x W x H) |
155x90x205mm |
|
표시된 방전율 |
제품 참조에 표시된 3C / 10C |
|
산술 전류 참조 |
3C에서 108A; 10C에서 360A(산술 참조만, 검증된 팩 한계는 아님) |
|
전원/밸런스 인터페이스 |
고전류 전원 리드 및 밸런스 인터페이스가 표시됩니다. 승인된 주문에 대해 최종 결합 커넥터 및 케이블 구성이 확인되었습니다. |
|
충전 프로필 |
일치하는 시리즈 수 충전; 최종 구성에 대해 충전 전압/전류 및 충전기 워크플로가 확인되었습니다. |
14S 36Ah 드론 배터리는 항공기가 14S를 기준으로 제작되고 더 가볍고 더 높은 전압 구성에서 6S80 팩과 대략 동일한 공칭 에너지가 필요할 때 적합합니다. 베이 크기나 커넥터 세부 사항을 비교하기 전에 ESC, 충전기 및 전압 제한부터 시작하십시오.
|
건축학 |
6S2P 80Ah |
14S1P 36Ah |
|
공칭 에너지 |
1848Wh |
1864.8Wh |
|
공칭 전압 |
23.1V |
51.8V |
|
용량 |
80Ah |
36아 |
|
팩 질량 |
7.4kg |
5.6kg |
|
1차 결정 |
6S 지점에서 숙박하세요 |
고전압 플랫폼으로 이동 |
51.8V 36Ah UAV 배터리는 14S 전기 시스템과 일치해야 하며 6S 팩의 간단한 교체용으로 취급되어서는 안 됩니다. 샘플 승인 전에 ESC 또는 컨트롤러 최대 전압, 모터 및 추진 설계, 충전기 출력 범위, 저전압 임계값, 커넥터 시스템 및 배선 절연을 확인하십시오.
소형 36Ah 플랫폼을 위한 14S 전기 아키텍처 스냅샷 용량 비교보다 전압 호환성이 먼저입니다.
|
14S1P 구성 |
51.8V 전압 |
155x90x205mm 팩 크기 |
5.6kg 팩 질량 |
컴팩트한 14S 기계적 통합
14S1P 36Ah UAV 배터리는 155 x 90 x 205mm 크기와 5.6kg 팩 질량을 사용하므로 현재 HSS 14S 범위에서 가장 컴팩트한 위치입니다. 구매자는 베이 도면, 장착 방향, 케이블 굴곡 반경, 커넥터 액세스, 제거 경로 및 무게 중심 효과를 확인해야 합니다.
|
다음과 같은 경우에 이 SKU를 선택하세요 14S로 이동하면 배터리 라벨보다 더 많은 변화가 발생합니다. |
다음 경우에 다른 SKU로 이동하세요. 항공기가 6S 분기에 남아 있어야 하는 경우 6S80Ah로 이동합니다. 더 많은 14S 내구성이 필요하고 항공기가 추가 질량을 수용할 수 있으면 72Ah로 이동하십시오. |

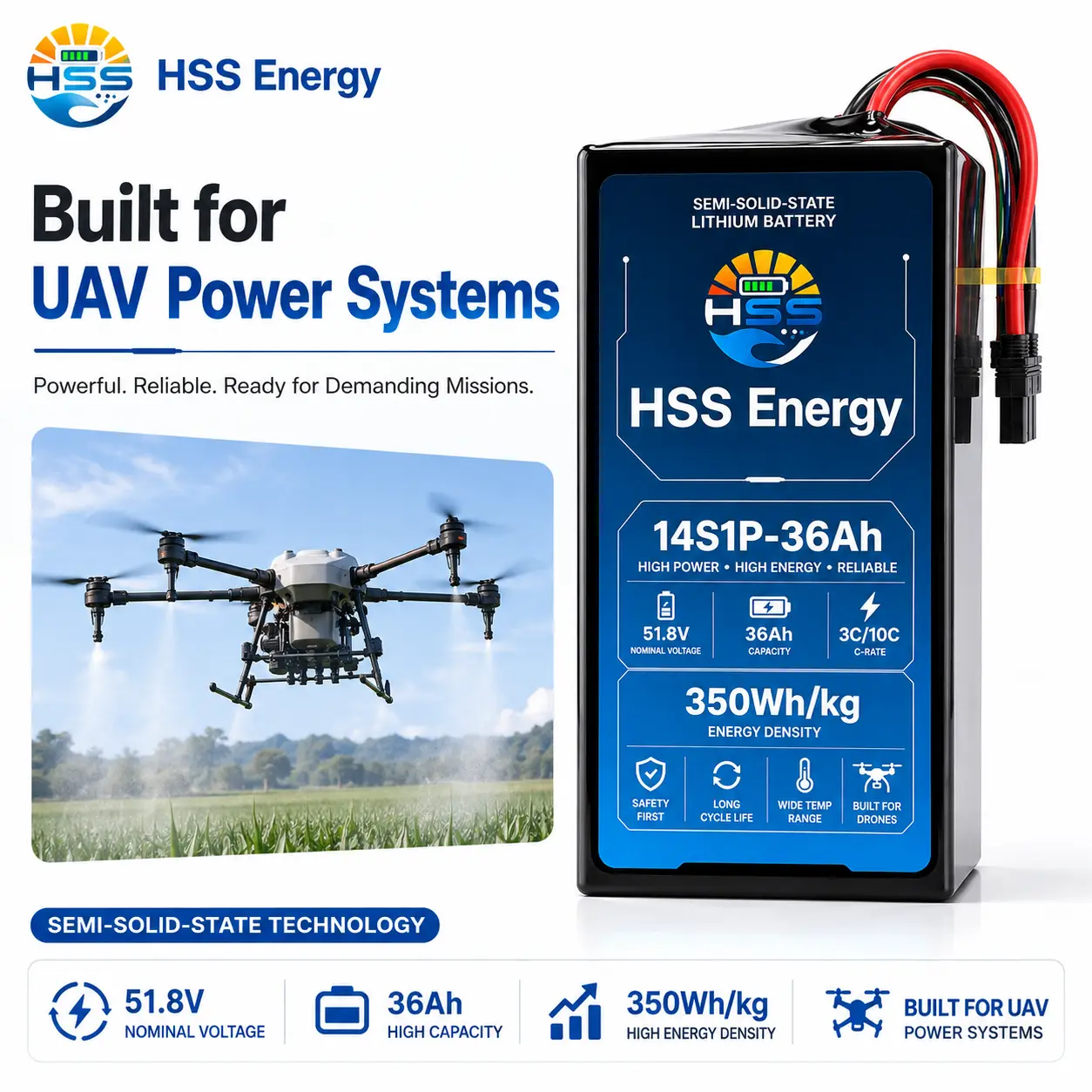

51.8V 36000mAh 드론 배터리는 산업용 멀티로터, 검사 플랫폼, 매핑 항공기 및 14S 전기 아키텍처를 기반으로 설계된 기타 전문 UAV용으로 평가할 수 있습니다. 적용 적합성은 추진 전압, 실제 부하 프로필, 질량 허용치 및 기계적 통합에 따라 달라집니다.
14S 전문가-UAV 애플리케이션 참조; 적합성은 추진 전압, 부하 프로필, 질량 및 베이 검증에 따라 달라집니다.
소형 14S 프로젝트의 경우 HSS Energy는 샘플을 구축하기 전에 ESC 전압 한도, 충전기 프로필, 저전압 임계값, 결합 커넥터, 케이블 절연, 베이 형상 및 전류 로그를 검토해야 합니다. 이는 아키텍처 마이그레이션 검토를 먼저 수행하고 용량 선택을 두 번째로 수행합니다.
항공기가 6S 또는 다른 저전압 시스템에서 이동하는 경우 용량이 첫 번째 질문이 아닙니다. ESC, 충전기, 배선 및 저전압 설정이 14S에 적합한지 확인한 다음 커넥터, 케이블 경로 및 배터리 베이가 맞는지 확인하세요.
|
용량을 선택하기 전에 14S를 확인하세요 컨트롤러 최대 전압, 추진 한계, 충전기 범위, 저전압 임계값 및 배선을 확인하십시오. 유사한 Wh는 6S와 14S를 상호 교환 가능하게 만들지 않습니다. |
커넥터 및 하네스 변환 실제 장착 위치에 있는 팩을 사용하여 결합 커넥터, 극성, 케이블 게이지, 길이, 밸런스 인터페이스, 절연체 및 굽힘 반경을 확인하십시오. |
|
컴팩트한 이점을 유지하세요 155 x 90 x 205mm 크기의 봉투는 케이블과 커넥터가 여전히 맞는 경우에만 도움이 됩니다. 장착 방향, 케이블 출구, 제거 경로 및 CG를 확인하십시오. |
함대 사용 전 프로토타입 샘플은 정적 끼워맞춤, 커넥터 결합, 충전기 및 밸런스 점검, 접지 전기 점검 및 제어된 항공기 작동을 통과해야 합니다. |
|

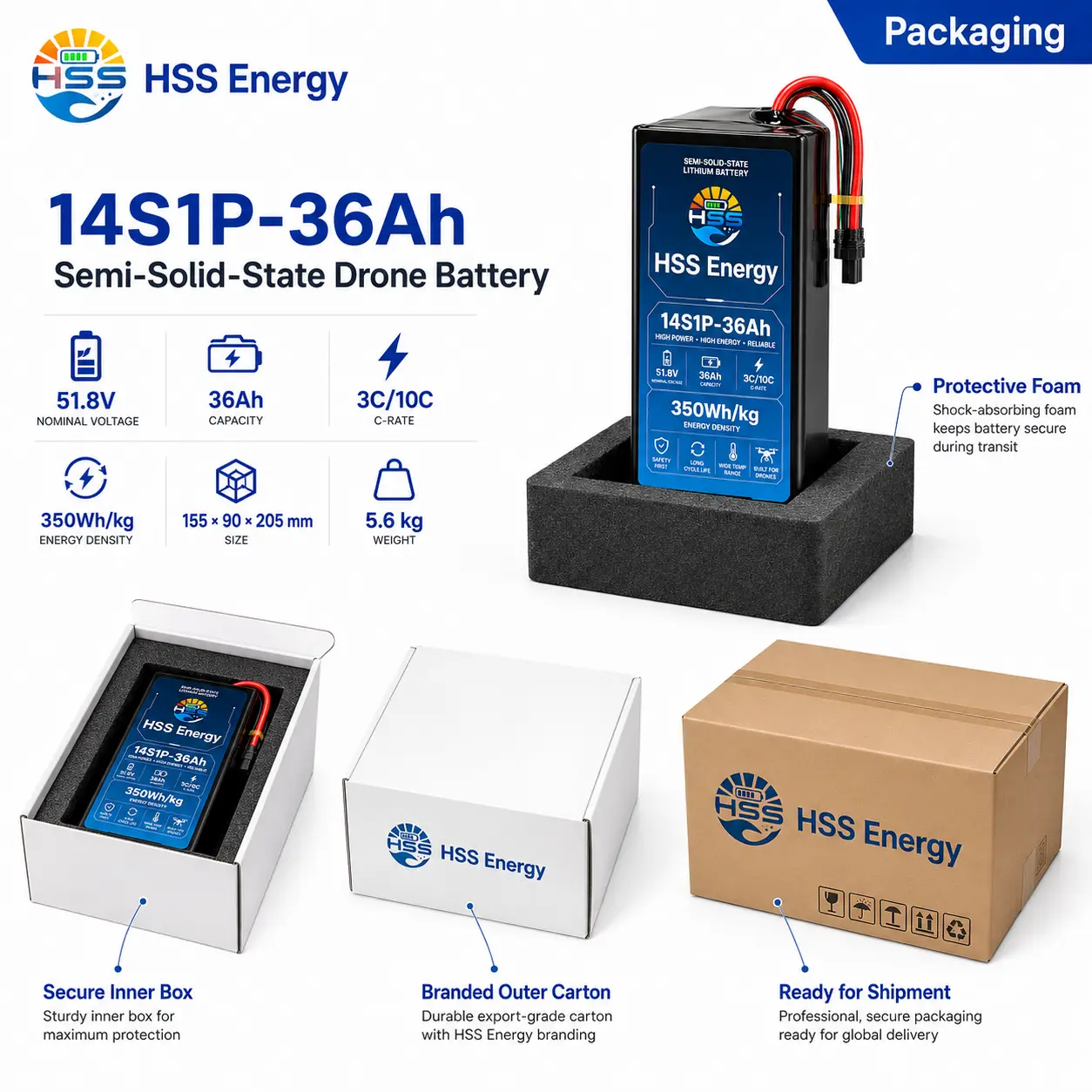

OEM 라벨 및 포장 승인된 주문에는 모델 ID, 경고, 바코드 또는 QR 코드, 배치 추적, 상자 표시, 커넥터 보호 및 완충 기능을 사용할 수 있습니다. |
승인된 내용 기록 검증 후 차후 생산 배치를 위해 충전기 설정, 커넥터, 케이블 레이아웃, 팩 방향, 라벨 및 포장을 문서화합니다. |
항공기 전기 데이터로 시작하세요
ESC 또는 컨트롤러 전압 제한, 충전기 프로필, 저전압 임계값, 전류 로그, 베이 도면, 허용 질량, 커넥터 및 밸런스 인터페이스 세부 정보, 케이블 라우팅 및 샘플 수량을 보냅니다.
직접적으로는 아닙니다. 유사한 에너지가 전기적 호환성을 의미하지는 않습니다. 추진 컨트롤러, 충전기, 배선 및 전압 임계값은 모두 14S용으로 설계되어야 합니다.
훨씬 더 큰 72Ah 및 105Ah 용량 등급으로 이동하기 전에 소형 고전압 항목을 제공합니다.
이 350Wh/kg UAV 배터리의 경우 350Wh/kg은 제품에 대해 표시되는 공표된 에너지 밀도 값입니다. 계산된 완성 팩 기준은 1864.8Wh 및 5.6kg에서 약 333Wh/kg입니다.
평균 전류, 최대 전류, 이벤트 기간, 컨트롤러 제한 및 커넥터 요구 사항을 제공합니다. 3C/10C 수치는 최종 검증 없이 검증된 팩 전류 제한으로 사용되지 않습니다.
14S 전압 호환성, 충전기 프로필, 베이 크기, 허용 질량, CG, 커넥터/케이블 레이아웃 및 임무 듀티 사이클을 확인하세요.
