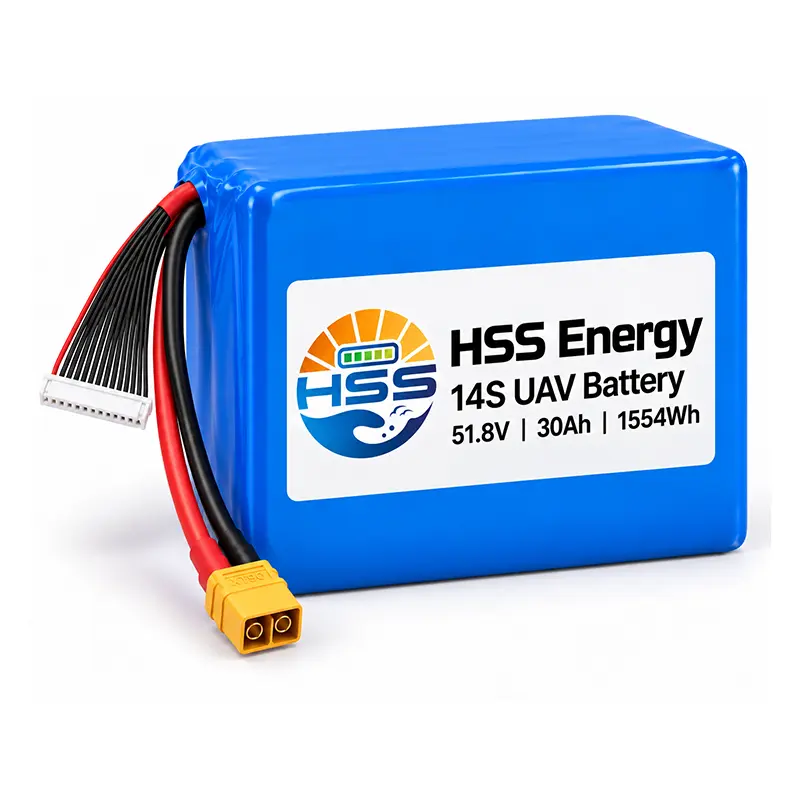

14S 30Ah UAV 배터리

51.8V 시스템을 주문하기 전에 HSS Energy 14S 30Ah UAV 배터리를 비교해 보세요. 195mm 본체 높이와 78mm 두께는 이 1554Wh 팩을 길쭉한 형식과 구별합니다. 90A 연속 정격 및 옵션 XT90 인터페이스는 전기 부하 및 사용 가능한 설치 공간에 따른 선택을 지원합니다. 경쟁력 있는 가격을 요청하려면 중국 UAV 배터리 제조업체에 문의하세요.

문의 보내기

제품 설명

주문 문의의 경우 HSS Energy 14S 30Ah UAV 배터리를 항공기의 전체 전압 범위와 비교하세요. 51.8V 공칭 전압 및 59.5V 충전 차단 값은 14S120Ah 모델의 49.0V 및 60.2V 값과 다릅니다. 따라서 시리즈 수만으로는 대체 규칙이 아닙니다. 더 짧은 본체는 다른 장착 옵션을 제공하는 반면, 지정된 솔리드 스테이트 셀은 구조가 반고체 모델과 구별됩니다. 맞춤형 배터리 솔루션, OEM/ODM 문의 및 공장 직접 가격에 대해서는 중국 UAV 배터리 제조업체에 문의하세요.

작동 원리: 셀 플랫폼, 직렬 전압 및 팩 구성

14S 30000mAh UAV 배터리는 14개의 직렬 연결된 셀 그룹을 사용합니다. 직렬 연결은 팩 전압을 설정합니다. 30Ah 용량에 14를 곱하지 않습니다. 지정된 고체 셀 플랫폼은 재료 분류일 뿐, 유사하게 설명된 모든 배터리가 동일한 전해질 제제를 사용한다는 진술은 아닙니다.

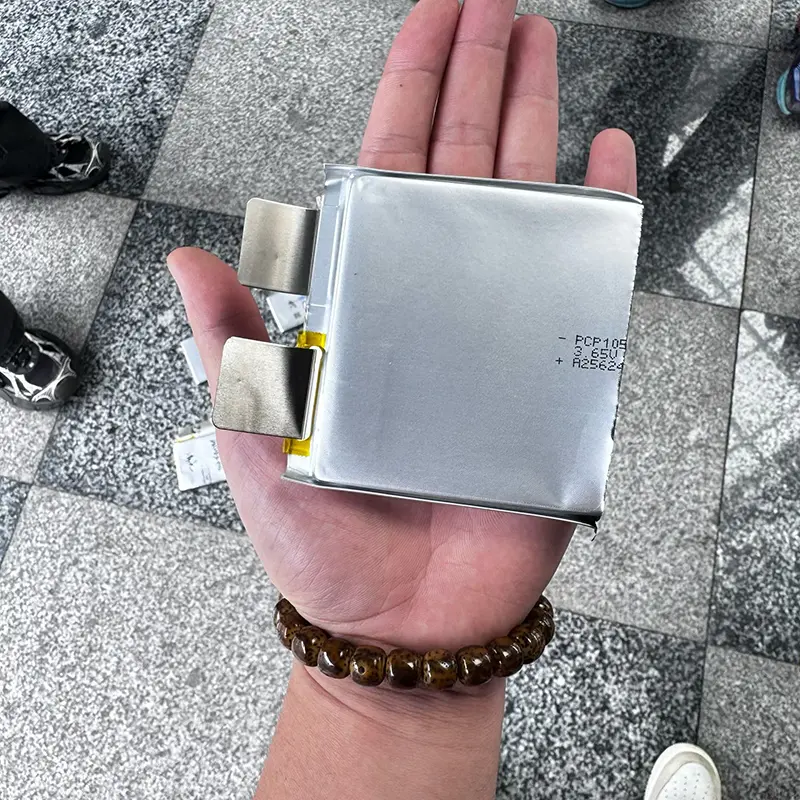

셀 수준에서 전극 재료, 전해질 및 분리기 기능은 밀봉된 파우치 내부의 전기화학적 에너지 저장을 지원합니다. 팩 수준에서 전기 연결, 절연, 리드 라우팅 및 외부 보호를 통해 선택한 셀이 어셈블리로 전환됩니다. 공급업체 사진은 파우치 셀 형태와 제조 장비를 보여줍니다. 그들은 이 SKU에 대한 독점 레시피를 공개하지 않습니다.

14S 30Ah UAV Battery

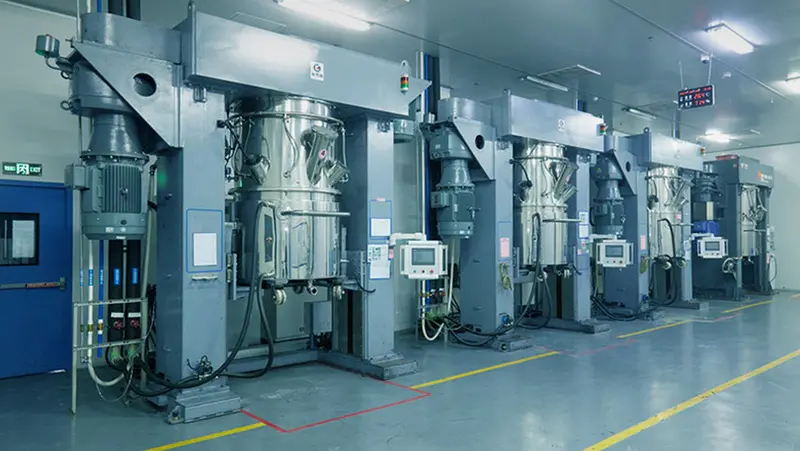

따라서 30Ah 전고체 배터리는 재료 용어만으로 판단할 것이 아니라 지정된 작동 한계와 합의된 평가에 따라 판단해야 합니다. 혼합 장비는 업스트림 재료 준비를 보여줍니다. 완성된 팩의 정확한 구성, 공정 설정 또는 안전 성능을 확립하지 않습니다.

14S 30Ah UAV Battery

기술 사양

매개변수	사양
모델	14S30Ah
셀 지정	10675175-30000mAh
세포 유형	솔리드 스테이트
시리즈 구성	14S
공칭 전압	51.8V
용량	30Ah / 30000mAh
공칭 에너지	1554Wh(공칭전압×용량)
세포 에너지 밀도	350Wh/kg(셀 값)
최대 충전 전류	15A(0.5C)
충전 차단 전압	59.5V
방전 컷오프 전압	35.0V
연속 방전 전류	90A(3C)
최대 방전 전류	300A(10C)

환경 및 수명주기 조건

상태	사양
작동 온도	-20~55°C
보관온도	-20~40°C
보관 습도	<85% 상대습도
사이클 수명 참조	500사이클

기계적 치수

기계 품목	사양
본체 치수(W × T × H)	158 × 78 × 195mm; 각 ±5mm
대략적인 체중	4.59kg

선택적 인터페이스

선택적 인터페이스	구성
메인 케이블 및 커넥터	10AWG, 150mm; XT90
밸런스 하네스 및 커넥터	22AWG, 150mm; XH-15P(B0~B14)

공칭 에너지는 전압에 용량을 곱한 값입니다. 셀 에너지 밀도는 완성된 팩 에너지 밀도가 아닙니다. 작동 온도 제한은 충전 온도 허용을 설정하지 않습니다.

선택 조언: 전기 인터페이스에서 시작

51.8V 30Ah 배터리의 경우 커넥터를 보기 전에 기체의 전체 입력 전압 창을 확인하세요. 충전기는 지정된 차단 및 전류 프로필을 지원해야 합니다. 다음으로 정상 하중과 과도 하중을 비교한 다음 본체 간격, 장착 질량 및 밸런스 연결에 대한 접근을 비교합니다.

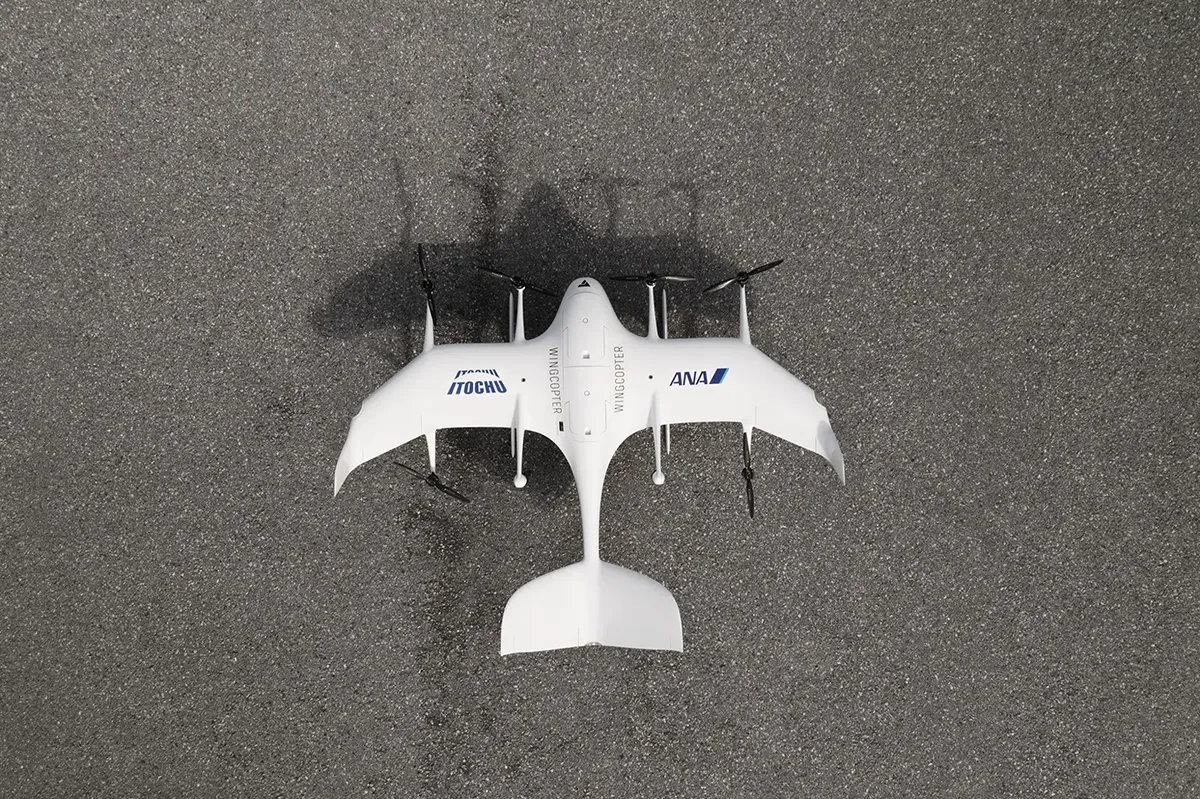

Wingcopter와 ANA의 일본 배송 활동은 항공기 준비 및 경로 운영에 대한 독립적인 사례를 제공합니다. 이미지는 프레임 통합 질문에 도움이 됩니다. 이는 HSS 공급이나 해당 항공기와의 호환성에 대한 주장이 아닙니다. 귀하의 기체는 이 팩의 전기적, 기계적 요구 사항을 기준으로 평가되어야 합니다.

14S 30Ah UAV Battery

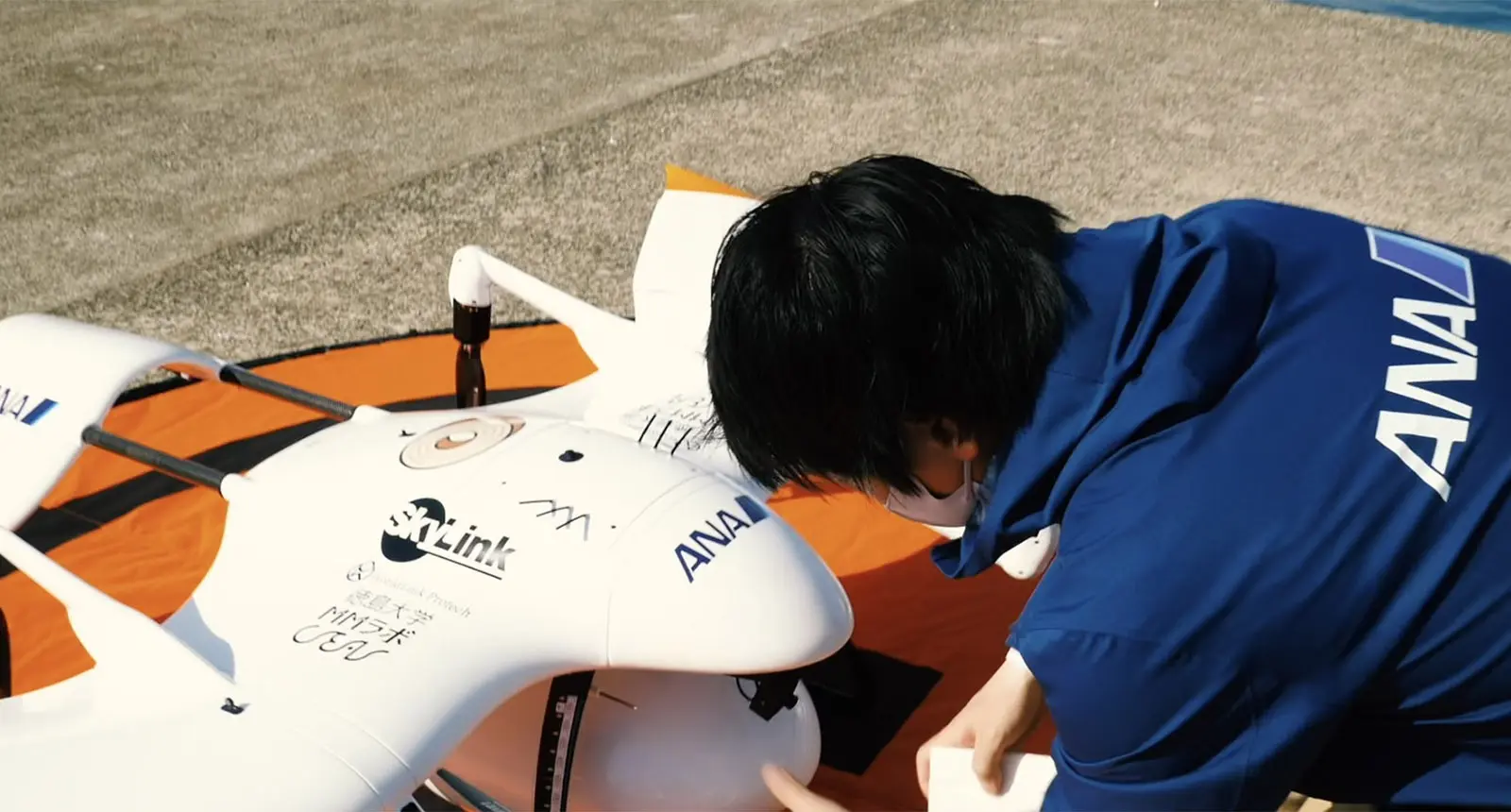

14S 30Ah 배터리 팩의 경우 배선을 당기지 않고도 팩을 연결, 검사 및 분리할 수 있도록 허용합니다. 특히 컴팩트한 공간으로 인해 커넥터에 접근하기 어려운 경우에는 지상 준비 및 서비스 접근이 설치 도면에 포함될 가치가 있습니다.

14S 30Ah UAV Battery

제품 비교: 30Ah와 인접한 36Ah 옵션

14S 30Ah UAV 배터리와 인접한 14S36Ah 사양은 동일한 공칭 전압을 사용합니다. 서로 다른 질량, 치수 및 전류 제한은 진정한 선택 절충안을 만듭니다. 이는 나란히 비행 테스트 결과가 아닌 사양 비교입니다.

선택 요인	14S30Ah	14S36Ah
공칭 에너지	1554Wh	1864.8Wh(51.8V × 36Ah)
대략적인 질량	4.59kg	5.6kg
본체 W×T×H	158×78×195mm	155×90×205mm
연속 방전	90A(3C)	108A(3C)
최대 충전량	15A(0.5C)	18A(0.5C)

36Ah 옵션은 공칭 에너지 310.8Wh와 약 1.01kg을 추가합니다. 나열된 너비가 약간 더 작음에도 불구하고 몸체는 더 두껍고 키가 큽니다. 부하 용량이 충분하고 질량이 낮거나 본체가 얇아 설치 이점이 있는 경우 30Ah 옵션을 선호합니다. 추가된 에너지 또는 연속 전류가 정의된 요구 사항을 해결하면 36Ah를 평가합니다.

구성 검토를 위해 HSS Energy를 선택하는 이유는 무엇입니까?

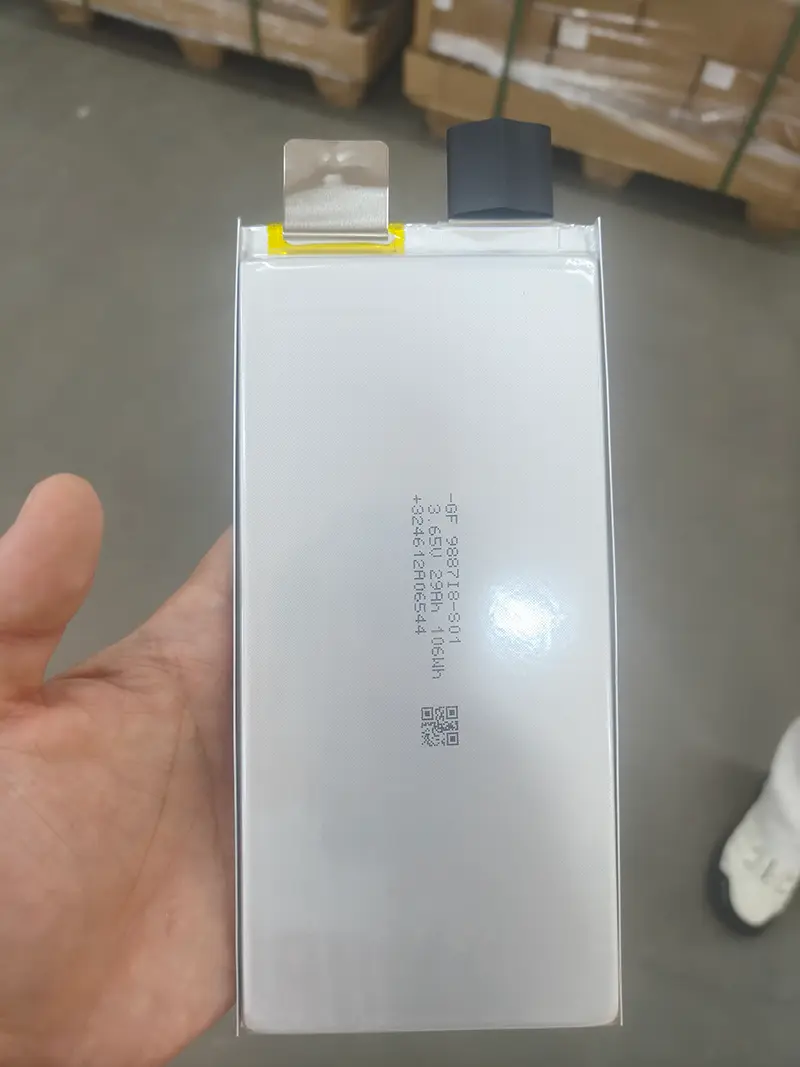

HSS 에너지는 상용 셀 공급업체와 협력하여 해당 셀을 사용합니다. 이는 구성 논의에 구체적인 구성 요소 시작점을 제공합니다. 즉, 의도한 셀 플랫폼을 식별한 다음 완성된 팩 봉투와 인터페이스를 검토합니다. 그림에 있는 파트너 셀은 구성 요소의 예입니다. 주문한 30Ah 팩은 자체 합의된 사양을 따릅니다.

14S 30Ah UAV Battery

30000mAh 고체 배터리를 구매할 때 항공기 요구 사항을 견적에 포함하십시오. 즉, 셀 플랫폼, 완성된 팩 도면, 충전 프로필 및 커넥터를 하나의 구성으로 검토해야 합니다. 관련 인증 문서는 정확한 모델과 요청된 변경 사항에 따라 다릅니다. 애프터 서비스는 구성에서 분리된 무조건적인 약속이 아니라 합의된 주문 조건을 따릅니다.

전기 및 기계 요구 사항 시트 보내기

컨트롤러 입력 범위, 충전기 사양, 전류 프로필, 배터리 베이 도면 및 최대 허용 배터리 질량을 포함합니다. HSS Energy는 이러한 요구 사항을 활용하여 30Ah 옵션과 적절한 인접 구성을 논의할 수 있습니다.

FAQ

58.8V 충전 프로필이 지정된 프로필인가요?

아니요. 이 모델은 59.5V 충전 차단 및 15A 최대 충전 전류를 지정합니다. 14S 이름만으로 단절을 가정하기보다는 해당 값에 대해 호환 가능한 충전 시스템을 선택하십시오.

커넥터가 맞다고 해서 12S나 다른 14S 팩을 교체할 수 있나요?

아니요. 일치하는 플러그는 전압 호환성을 설정하지 않습니다. 항공기 컨트롤러, 충전기, 전체 팩 전압 범위 및 극성을 확인하십시오. 또 다른 14 시리즈 배터리는 다른 셀 플랫폼이나 충전 차단을 사용할 수 있으므로 시리즈 수만으로는 충분하지 않습니다.

36Ah 옵션은 언제 추가된 무게만큼 가치가 있나요?

추가 공칭 에너지 또는 108A 연속 정격이 실제 요구 사항을 충족하고 항공기가 추가 질량과 더 큰 두께/높이를 수용할 수 있는지 평가하십시오. 30Ah 팩이 이미 예비 임무를 충족하는 경우 더 무거운 팩은 유용한 제약 조건을 해결하지 못한 채 페이로드 마진을 소비할 수 있습니다.

팩은 비행 내내 300A를 전달할 수 있습니까?

아니요. 연속 방전은 90A입니다. 별도의 최대 300A에는 사용 가능한 제품 데이터에 지정된 지속 시간이 없으므로 지속 정격으로 취급하거나 다른 SKU의 펄스 지속 시간을 할당해서는 안 됩니다. 주문하기 전에 과도 부하 요구 사항을 검토하십시오.

"고체 상태"란 포장에 보호 조치가 필요하지 않음을 의미합니까?

아니요. 셀 플랫폼 설명은 전기적, 기계적 또는 충전 요구 사항을 제거하지 않습니다. 지정된 충전 프로필을 사용하고, 단자 단락을 방지하고, 파우치 기반 어셈블리가 손상되지 않도록 보호하세요. 이 지정에는 내화성 또는 위험 제로 주장이 첨부되지 않습니다.

완성된 팩은 350Wh/kg입니까?

아니요. 이는 지정된 셀 에너지 밀도입니다. 전체 팩의 공칭 에너지는 1554Wh이고 무게는 대략 4.59kg입니다. 연결, 절연, 포장 및 리드가 완성된 배터리 질량에 영향을 미칩니다.

모든 구성에 XT90 커넥터가 포함되어 있습니까?

인터페이스는 선택 사항으로 나열됩니다. 메인 커넥터, 결합부, 극성, 리드 길이를 순서대로 일치시키십시오. 익숙한 커넥터 지정으로 인해 전체 항공기 인터페이스가 적합해지거나 팩 전류 제한이 변경된다고 가정하지 마십시오.

셀이나 차원을 변경해도 동일한 인증이 유지됩니까?

반드시 그런 것은 아닙니다. HSS 에너지는 일부 모델에 대해 인증을 받았지만 해당 범위가 최종 구성과 일치해야 합니다. 고객별 변경 사항으로 인해 추가 검토, 테스트 또는 문서화가 필요할 수 있습니다. 필요한 프로세스는 자동 이월로 약속되지 않고 고객의 요구 사항에 따라 처리됩니다.

첫 번째 기술 문의에는 무엇이 포함되어야 합니까?

14S 30Ah UAV 배터리의 경우 전체 항공기 전압 창, 충전기 세부 정보, 연속 및 과도 전류, 사용 가능한 장착 범위 및 목표 수량을 보내십시오. 30Ah와 36Ah를 비교하는 경우 페이로드와 대량 예산을 포함하여 권장 사항이 용량보다는 제약 조건을 기반으로 하도록 하세요.
