HSS 에너지 3.7V 1500mAh LiPo 배터리는 더 작은 500mAh 셀보다 더 많은 에너지를 필요로 하는 소형 전자 장치용입니다. 샘플은 보호 PCB와 2선 커넥터를 사용합니다. 대상 장치에 대한 전류, 플러그, 극성 및 완성된 치수가 확인됩니다. 따라서 더 긴 작동 시간이 필요하지만 상대적으로 얇은 충전식 파우치 배터리가 필요한 휴대용 제품에 적합합니다. 현재 샘플에서는 이미 보호 보드, 빨간색-검은색 리드 및 2핀 커넥터를 보여주고 있으며 최종 커넥터 하우징, 극성, 리드 길이 및 전류 제한은 프로젝트별로 유지됩니다. 장치 도면이나 원래 배터리 샘플은 HSS가 이러한 세부 사항을 일치시키는 데 가장 적합한 기반을 제공합니다.
|
매개변수 |
HSS 샘플/프로젝트 확인 |
|
모델 / 셀 형식 |
803450 |
|
화학 |
충전식 리튬 폴리머 파우치 셀 |
|
구성 |
1S1P |
|
공칭 전압 |
3.7V |
|
공칭 용량 |
1500mAh |
|
공칭 에너지 |
5.55Wh |
|
충전 전압 |
1S 리튬 이온/LiPo용 4.2V 기준 |
|
공칭 셀 형식 |
대략. 8×34×50mm |
|
일반적인 완성팩 참조 |
대략. 8 × 34-35 × 52-53mm(PCM/와이어 포함, 공용 803450 디자인) |
|
보호 |
HSS 샘플에 보이는 보호 PCB; 임계값 프로젝트 확인 |
|
리드/커넥터 |
작은 흰색 2핀 플러그가 있는 빨간색-검정색 2선 샘플; 하우징, 피치 및 극성 프로젝트 확인 |
|
현재 한도 |
목표 부하 및 선택된 셀/PCM에서 프로젝트 확인 |

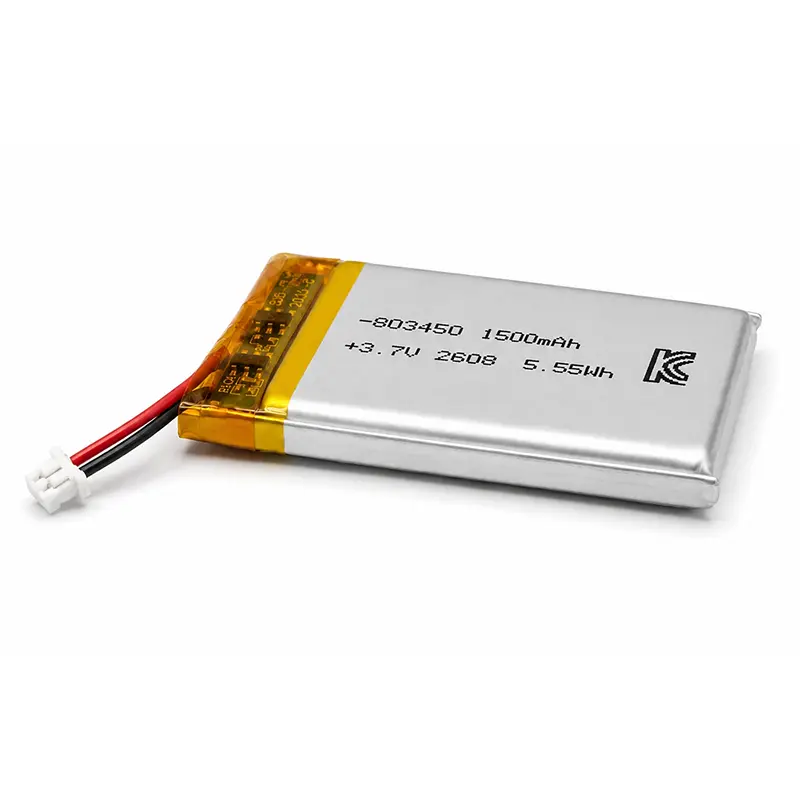

803450 LiPo 배터리는 약 8 × 34 × 50mm 공칭 셀 형식을 사용합니다. PCM, 테이프, 리드 및 커넥터는 완성된 팩 길이를 연장할 수 있습니다. 해당 코드는 완성된 배터리 전체가 아닌 파우치 셀 본체를 설명합니다. PCM, 테이프, 탭, 전선 및 커넥터는 최종 길이나 두께를 연장할 수 있으며 이는 촘촘하게 포장된 전자 제품에 중요합니다. 생산 출시의 경우 HSS는 고객이 인클로저 적합성과 조립 간격을 정확하게 확인할 수 있도록 공칭 셀 코드와 별도로 최종 팩 봉투를 기록해야 합니다.

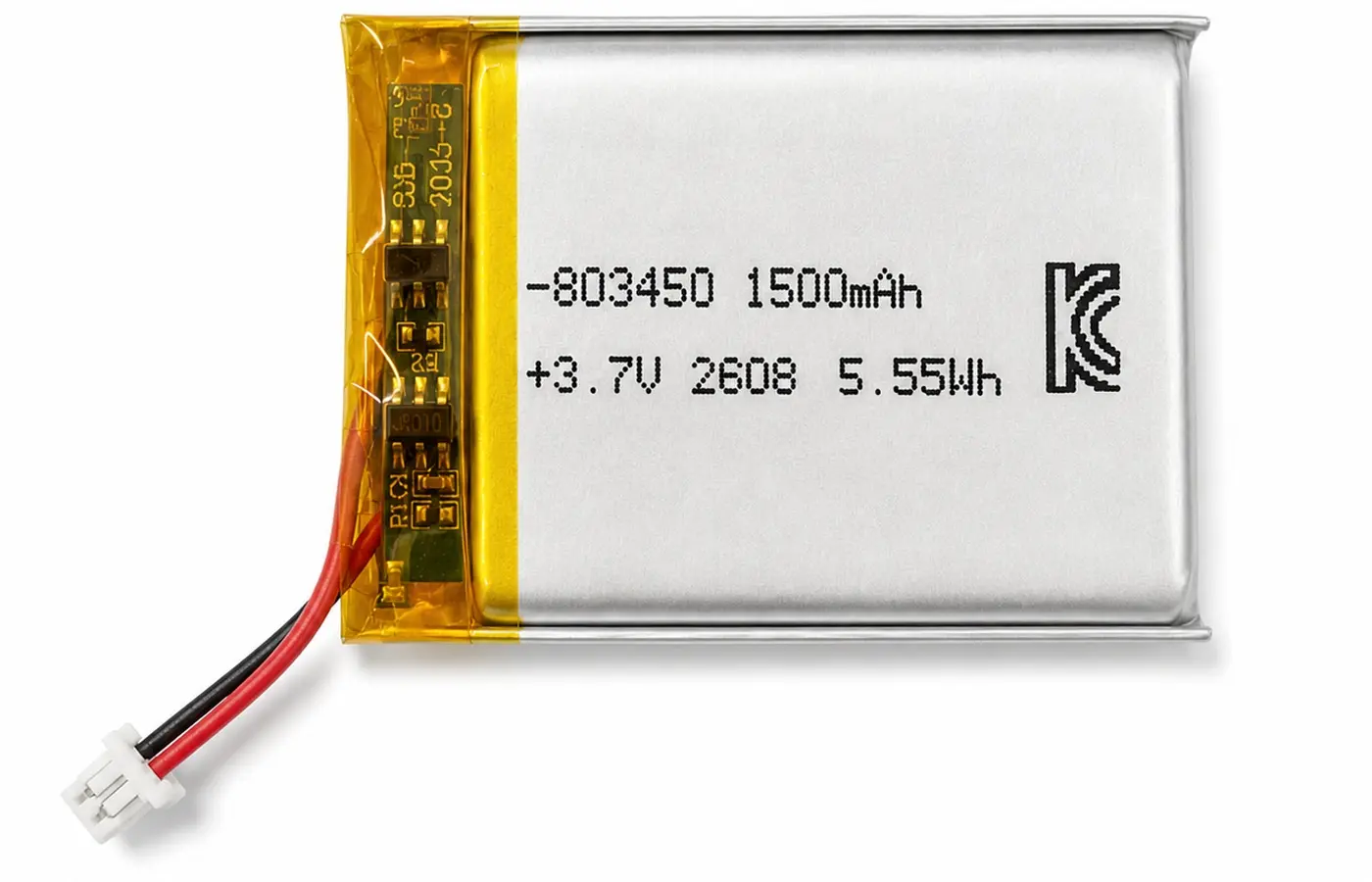

HSS 샘플 증거: 보호 보드 및 커넥터가 있는 803450 / 1500mAh / 3.7V / 5.55Wh 표시.
3.7V 1500mAh LiPo 배터리는 500mAh/1.85Wh 팩 공칭 에너지의 3배인 5.55Wh를 저장하지만 더 큰 배터리 공간이 필요합니다. 추가 에너지는 적합한 제품의 충전 간격을 연장할 수 있지만 더 큰 배터리 공간이 필요하며 장치 질량이나 균형이 변경될 수 있습니다. 따라서 구매자는 용량이 클수록 항상 더 좋다고 가정하기보다는 업그레이드를 에너지 대 공간의 균형으로 간주해야 합니다. 실제 이점은 평균 부하, 피크 전류, 듀티 사이클 및 제품의 예상 재충전 빈도에 따라 달라집니다.

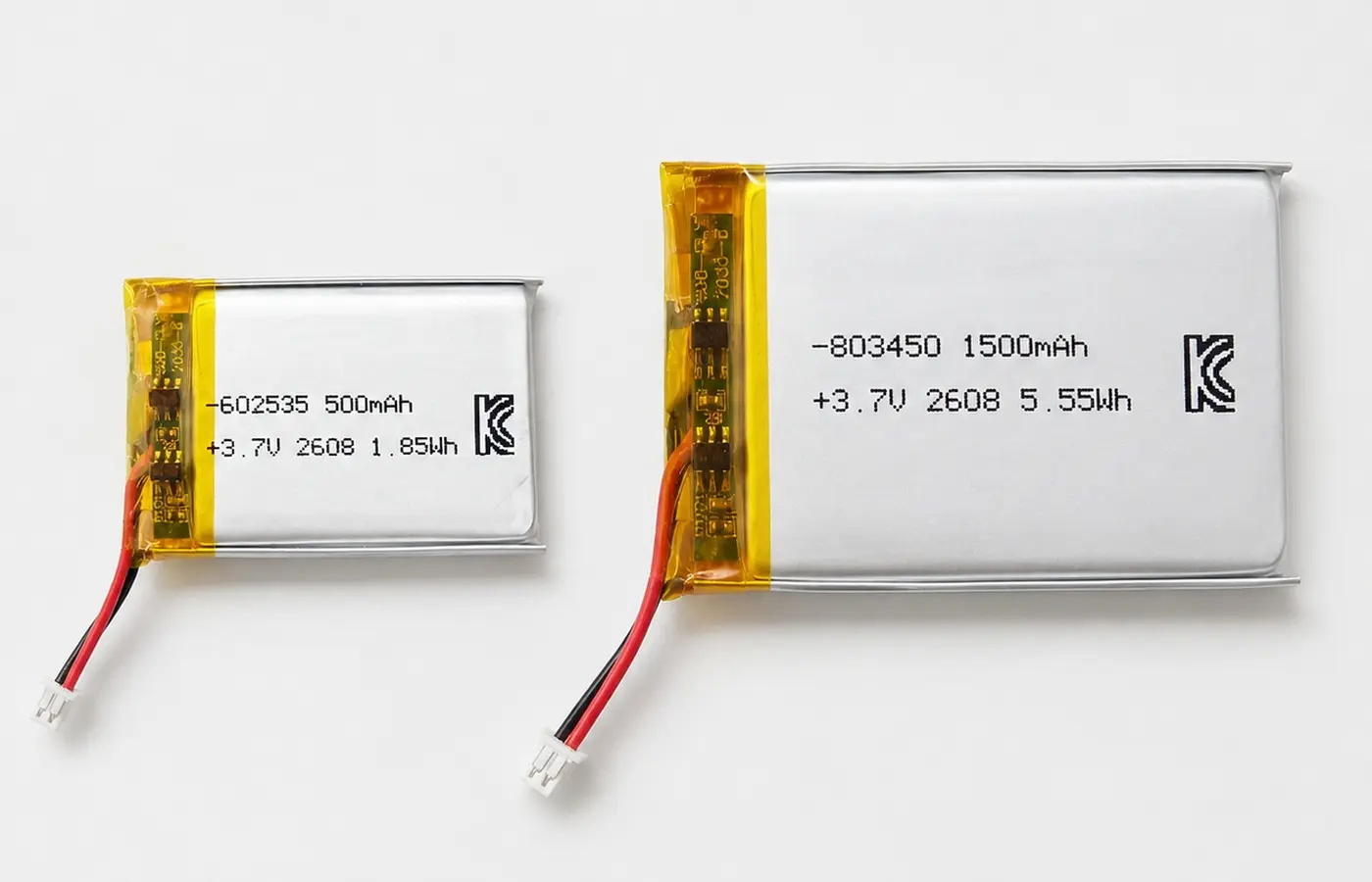

HSS 크기 및 에너지 비교: 602535 500mAh/1.85Wh 대 803450 1500mAh/5.55Wh. 공칭 에너지의 3배는 장치 런타임의 3배를 보장하지 않습니다. 이 비교는 동일한 3.7V 아키텍처의 두 배터리가 매우 다른 장치에 사용될 수 있는 이유를 보여주기 때문에 제품 계획에 유용합니다. 500mAh 형식은 더 작은 캐비티와 더 낮은 질량을 선호하는 반면, 1500mAh 형식은 제품이 추가 두께와 설치 공간을 수용할 수 있을 때 더 많은 에너지를 절약합니다. HSS는 장치 런타임 대상과 캐비티 드로잉을 사용하여 어느 방향이 더 적절한지 결정하는 데 도움을 줄 수 있습니다.
|
선택 포인트 |
602535 500mAh |
803450 1500mAh |
|
공칭 에너지 |
1.85Wh |
5.55Wh |
|
셀 형식 |
~6×25×35mm |
~8×34×50mm |
|
최적의 핏 |
더 작은 캐비티/더 가벼운 장치 |
더 많은 공간을 갖춘 더 오래 사용할 수 있는 소형 장치 |
|
주요 트레이드오프 |
적은 에너지 보유량 |
더 큰 두께 / 설치 공간 |

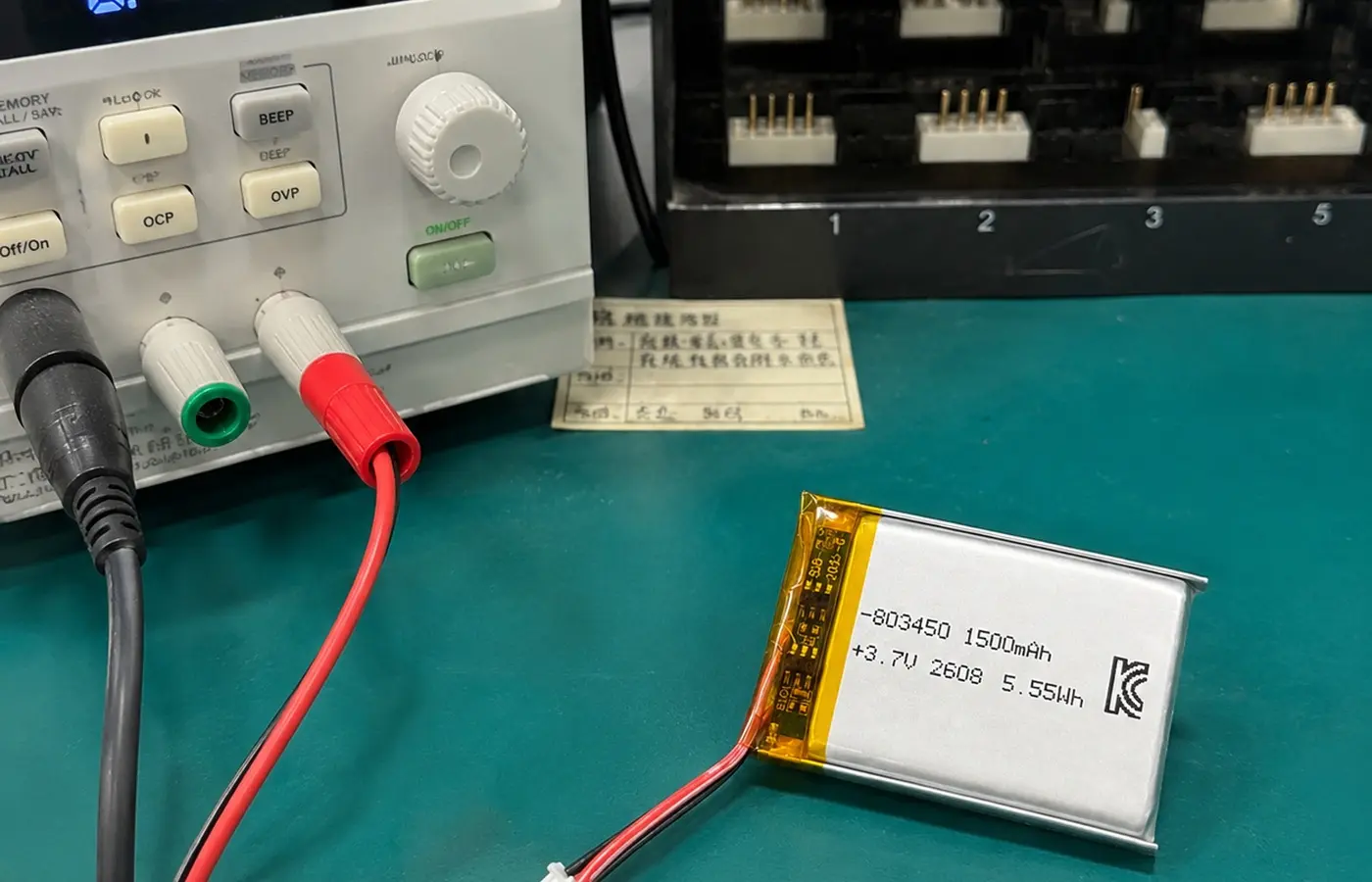

803450 3.7V 1500mAh LiPo 배터리의 경우 런타임 및 최대 부하를 확인한 다음 8mm급 파우치와 PCM/커넥터 봉투가 기기에 맞는지 확인하세요. 배터리는 공칭 에너지뿐만 아니라 실제 제품에 대해 충분한 연속 및 피크 전류 마진을 가져야 합니다. 모터, 히터, 무선 송신기 및 액추에이터는 선택한 셀 및 PCM에 대해 확인해야 하는 짧은 고전류 이벤트를 생성할 수 있습니다. 전기적 프로파일이 허용되면 완성된 8mm급 파우치 어셈블리, 배선 및 커넥터를 기계 설계와 비교하여 검증할 수 있습니다.

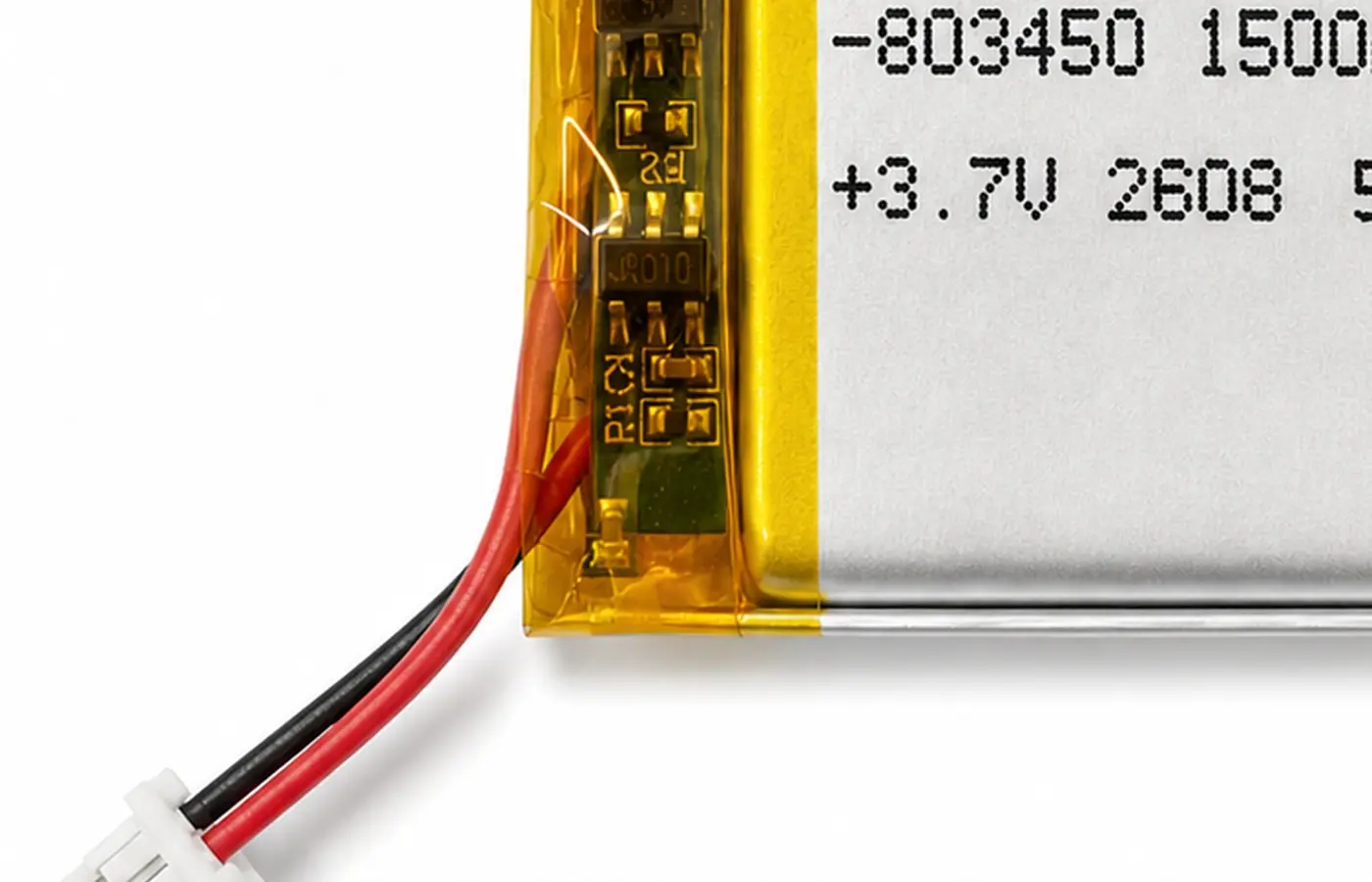

PCM이 포함된 1500mAh LiPo 배터리는 보호 기능을 강화하지만 충전, 방전 및 과전류 제한은 선택한 셀과 보드에 따라 다릅니다. 충전, 방전 및 과전류 제한은 선택한 셀 및 PCM 설계에 따라 다르기 때문에 보드는 모든 구성을 전기적으로 동일하게 만들지 않습니다. 따라서 HSS는 보호 구성을 마무리하기 전에 충전 프로필과 함께 장치의 안정적인 최대 부하가 필요합니다. 이는 무선 통신을 모터, 히터 또는 디스플레이와 결합하는 휴대용 장치에서 특히 중요합니다.
커넥터가 있는 803450 배터리는 기기 도면 또는 원래 배터리의 하우징, 피치, 극성, 전선 및 리드 길이와 일치해야 합니다. 커넥터 호환성은 외관만으로 확인하기보다는 장치 PCB, 커넥터 도면 또는 원래 배터리를 통해 확인해야 합니다. 와이어 게이지와 리드 길이도 라우팅 및 전압 강하에 영향을 미치며, 와이어 출구는 완성된 팩 엔벨로프를 변경할 수 있습니다. 샘플 도면에서 이러한 세부 사항을 동결하면 OEM 구매자가 대량 생산 어셈블리를 승인된 프로토타입과 일관되게 유지하는 데 도움이 됩니다.
|
OEM 변수 |
중요한 이유 |
승인 입력 |
|
|
PCM / 전류 제한 |
셀을 보호하고 사용 가능한 로드 범위를 정의합니다. |
장치 안정 + 피크 전류 |
|
|
커넥터 / 극성 |
호환되지 않거나 역방향 설치를 방지합니다. |
PCB 또는 원래 배터리 사진 |
|
|
와이어/리드 길이 |
라우팅 및 전압 강하에 영향을 미칩니다. |
캐비티 + 하네스 루트 |
|
|
완성된 봉투 |
PCM 및 배선은 셀 코드 이상으로 길이를 추가할 수 있습니다. |
배터리실 도면 |
|

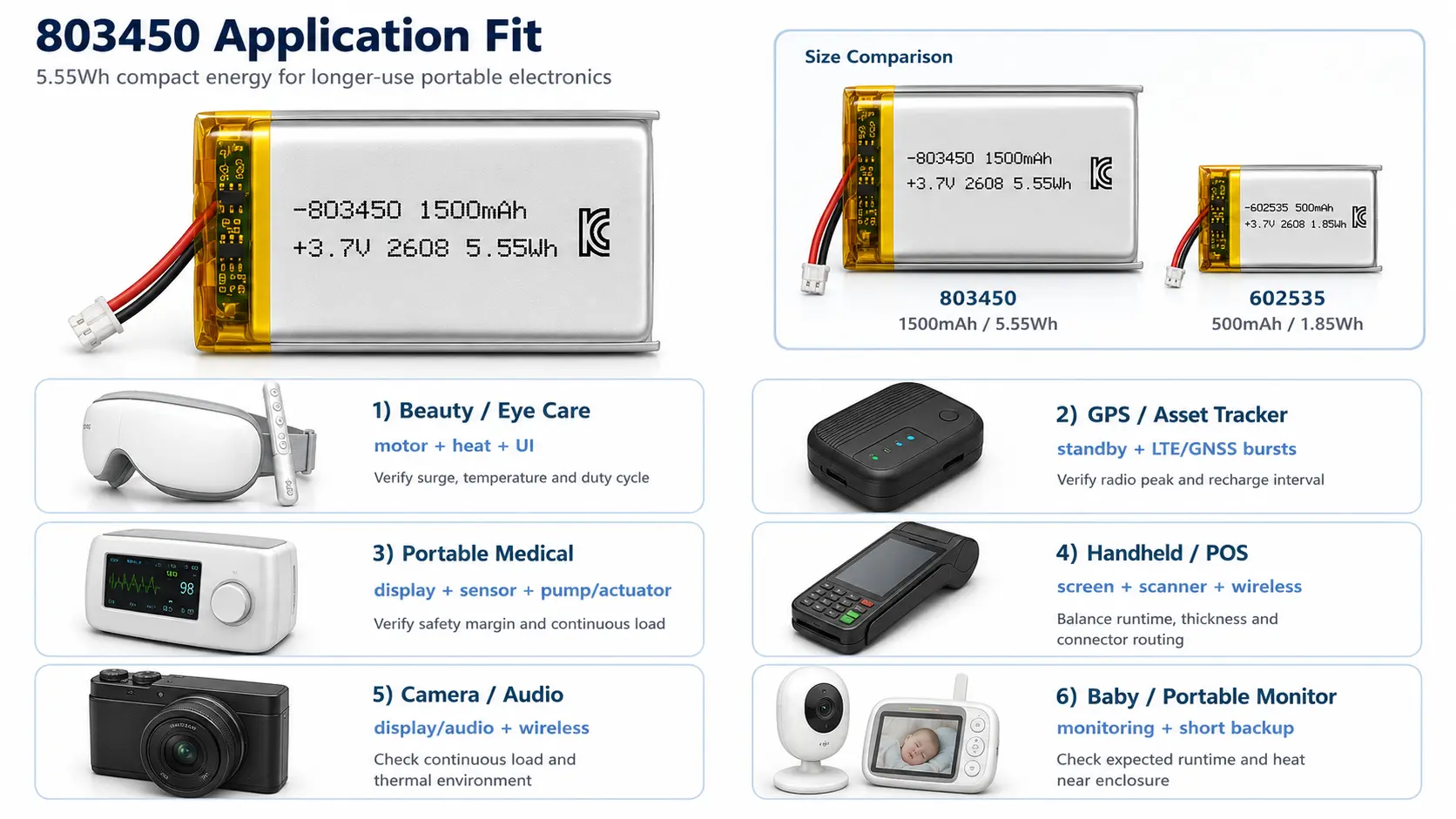

803450 리튬 폴리머 배터리는 1S 3.7V 아키텍처를 유지하면서 소형 웨어러블급 셀보다 더 많은 에너지를 필요로 하는 소형 장치에 적합합니다. 5.55Wh 에너지 등급은 미용 기기, 추적기, 휴대용 의료 제품, 휴대용 단말기 및 충전 간 사용 시간이 길어지면 사용자 경험이 향상되는 모니터링 장비에 유용할 수 있습니다. 그러나 애플리케이션 적합성은 여전히 실제 부하 프로필, 발열, 충전 빈도 및 배터리 공간에 따라 달라집니다. 따라서 HSS는 803450을 모든 3.7V 장치용 범용 배터리가 아닌 고에너지 소형 플랫폼으로 포지셔닝합니다.
애플리케이션 선택은 실제 전력 패턴, 최대 부하, 충전 빈도 및 사용 가능한 배터리 용량부터 시작해야 합니다. 대기 시간이 길고 무선 버스트가 짧은 제품은 몇 분 동안 모터나 히터를 구동하는 장치와 배터리 요구 사항이 다릅니다. 평균 에너지 수요와 최대 전류 수요를 분리함으로써 구매자는 실제로 성능을 결정하는 현재 성능을 간과하면서 런타임에 배터리를 과도하게 사용하는 것을 방지할 수 있습니다.
|
애플리케이션 |
전력 패턴 |
5.55Wh가 도움이 되는 이유 |
구매자는 확인해야 합니다 |
|
뷰티/아이 케어 |
모터 또는 열 + UI |
더 긴 치료 세션을 위한 더 많은 에너지 보유량 |
히터/모터 서지, 표면 온도, 듀티 사이클 |
|
GPS / 자산 추적기 |
대기 + LTE/GNSS 버스트 |
소형 추적기의 충전 간격 연장 |
TX 피크, 절전 전류, 네트워크 듀티 사이클 |
|
휴대용 의료 |
센서/디스플레이 + 펌프 또는 액추에이터 |
캐비티가 허용하는 곳에서 더 긴 모바일 작동을 지원합니다. |
연속 전류, 안전 마진, 재충전 일정 |
|
휴대용/POS/스캐너 |
스크린 + 스캐너 + 무선 |
더 강력한 런타임 목표와 휴대용 크기의 균형을 유지합니다. |
스크린 듀티, 스캔 버스트, Wi-Fi/LTE 로드 |
|
카메라 / 휴대용 오디오 |
디스플레이/오디오 + 스토리지/무선 |
5.55Wh는 지속적으로 사용하는 휴대용 전자제품에 더 적합합니다. |
연속 부하, 방열 설계, 충전 속도 |
|
아기/휴대용 모니터 |
모니터링 + 무선 + 단기 백업 |
더 긴 모니터링 기간을 위한 컴팩트한 충전식 예비력 제공 |
예상 런타임, 인클로저 발열, 충전 빈도 |
|
문서/시장 |
현재 증거 경계 |
고객 대면 규칙 |
|
KC / 한국 |
제공된 HSS 샘플에 KC 마크가 표시되어 있습니다. |
SKU 수준 청구 전에 인증서 번호와 정확한 모델 범위를 확인해야 합니다. |
|
UN38.3 / 운송 |
공개 시장에는 모델별 LP803450 3.7V 1500mAh UN38.3 보고서가 있습니다. |
HSS의 정확한 배송 문서는 출시된 생산 모델과 일치해야 합니다. |
|
MSDS/SDS |
공개 803450 3.7V 1500mAh 안전 데이터가 존재합니다 |
제공된 셀/팩에 묶인 문서만 제공 |
|
RoHS/기타 준수 |
시장 803450 공급업체는 RoHS 또는 관련 문서를 게시합니다. |
HSS 803450에 할당하기 전에 범위를 확인해야 합니다. |
|
구매자 질문 |
HSS 엔지니어링 답변 |
|
803450은 완성된 팩이 정확히 8 × 34 × 50mm라는 뜻인가요? |
아니요. 코드는 공칭 셀 형식을 설명합니다. PCM, 테이프, 리드 및 커넥터는 완성된 팩 길이를 늘릴 수 있습니다. |
|
1500mAh가 500mAh보다 자동으로 더 좋나요? |
장치가 더 큰 엔벨로프를 수용할 수 있고 실제 런타임 목표가 추가 에너지를 정당화하는 경우에만 가능합니다. |
|
HSS가 내 커넥터와 극성을 일치시킬 수 있나요? |
예. 장치 측 커넥터 사진, 핀 정의, 피치, 극성 및 리드 길이 요구 사항을 보냅니다. |
|
이 팩을 피해야 하는 응용 프로그램은 무엇입니까? |
고방전 모터, 히터 또는 RC/드론 부하가 전류 및 열 검증 없이 호환된다고 가정해서는 안 됩니다. |
장치 배터리 요구 사항 보내기
803450 3.7V 1500mAh LiPo 배터리 적합성 검토를 위해 HSS Energy에 부하, 런타임, 충전 프로필, 캐비티, 커넥터, 극성 및 리드 길이를 보내주세요. 가능하다면 원래 배터리 또는 기기측 커넥터 사진, 목표 샘플 수량 및 예상 생산량도 함께 보내주세요. 이를 통해 HSS는 견적이 확정되기 전에 전기 구성, 완성된 팩 봉투 및 상업 생산 요구 사항을 일치시키기 위한 보다 강력한 기반을 제공합니다.
