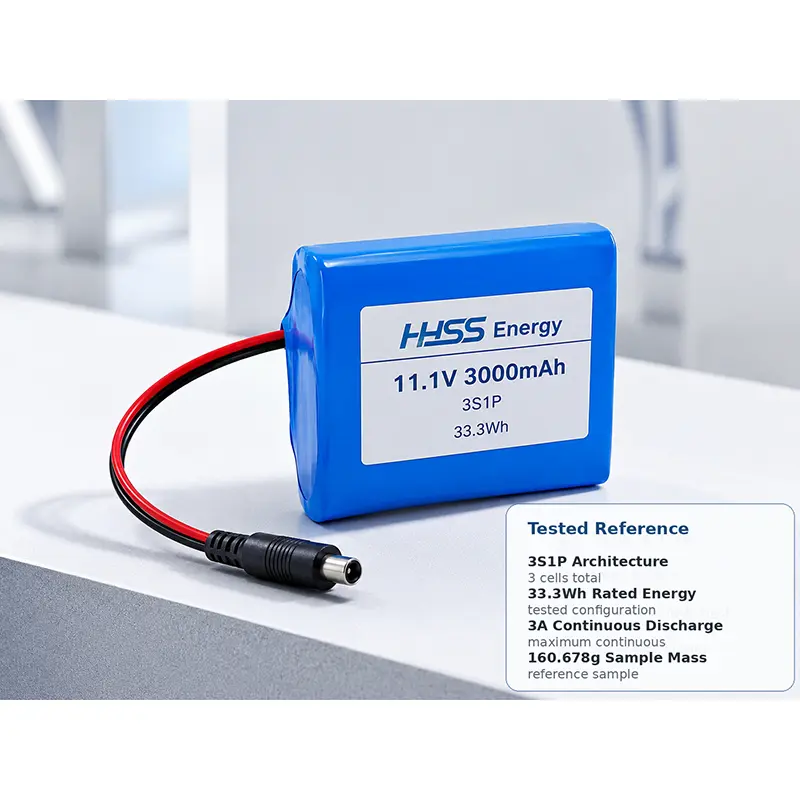

HSS 에너지 공장 11.1V 3000mAh 배터리 팩은 OEM 고객이 휴대용 장비용 소형 3S1P 리튬 이온 플랫폼을 공급할 수 있도록 도와줍니다. 테스트된 33.3Wh 구성은 최대 3A 연속 방전을 지원하는 반면, 더 작은 69.6 × 55.2 × 19.2mm 팩은 최대 런타임보다 공간과 질량을 우선시합니다.
HSS Energy 공급업체의 11.1V 3000mAh 배터리 팩은 테스트된 3S1P 구성에서 3개의 18650-3000 원통형 셀을 사용하여 소형 휴대용 장비에 11.1V 공칭 전압, 3000mAh 및 33.3Wh를 제공합니다. 참조 구성에는 12.6V 제한 충전 전압, 9.0V 방전 차단 및 최대 3A 연속 충전 및 방전이 나열되어 있습니다. 커넥터 및 케이블 세부 정보는 장치마다 다릅니다.
33.3Wh
3A
160.678g
69.6×55.2×19.2mm
정격에너지
최대 연속 방전
샘플 질량
팩 크기
기술 사양
매개변수
테스트된 참조 구성
배터리 유형
충전식 리튬 이온 배터리 팩; 원통형 18650 셀 플랫폼
모델
18650-3000-3S1P
구성
3S1P; 총 3셀
셀 모델
ZM18650-3000
공칭 전압
11.1V
정격 용량
3000mAh
정격에너지
33.3Wh
제한된 충전 전압
12.6V
표준 충전 전류
600mA
최대 연속 충전 전류
3000mA(3A)
충전 종료 전류
60mA
방전 차단 전압
9.0V
표준 방전 전류
600mA
최대 연속 방전 전류
3000mA(3A)
팩 크기
69.6 × 55.2 × 19.2mm(L × W × T)
샘플 질량
160.678g
참조 모양
대략적인 파란색 직육면체
커넥터 / 케이블
테스트된 샘플은 DC 배럴 스타일 커넥터를 보여줍니다. 최종 커넥터, 극성 및 케이블 길이에 대한 구성 검토가 필요함
사양 참고 사항: 위의 값은 테스트된 참조 구성에 적용됩니다. 셀, 보호 설계, 커넥터, 케이블 또는 팩 구조를 변경하려면 새로운 통합 및 문서 검토가 필요합니다.
좁은 배터리 공간을 위한 컴팩트한 디자인
11.1V 3000mAh 배터리로 설계된 이 컴팩트한 구성은 최대 런타임보다 배터리 공간과 질량을 우선시합니다. 테스트된 크기가 더 작기 때문에 6000mAh 대안보다 이를 선택하는 주된 이유입니다.
귀하의 장치에 적합한 11.1V 구성은 무엇입니까?
결정 포인트
3000mAh 3S1P
6000mAh 3S2P
1차 우선순위
컴팩트한 설치
더 긴 런타임/더 많은 최신 헤드룸
에너지
33.3Wh
66.6Wh
치수
69.6×55.2×19.2mm
110.6×67.7×19.2mm
대량의
160.678g
305.93g
최대 연속 방전
3A
6A
핏, 충전 및 통합
용량 전 기계적 적합성
테스트된 69.6 × 55.2 × 19.2mm 크기는 이 구성을 최대 저장 에너지보다는 공간 효율성에 중점을 둡니다. 전자 장치, 디스플레이, 센서 또는 인클로저 기능을 위한 내부 공간이 더 많이 남을 수 있지만 완성된 설치에는 여전히 절연체, 리드 출구, 커넥터 본체 및 케이블 굽힘 반경을 위한 여유 공간이 필요합니다.
기기에 동일한 3계열 전압 플랫폼이 필요하지만 더 넓은 병렬 셀 레이아웃을 수용할 수 없는 경우 3S 3000mAh 리튬 이온 배터리가 실용적인 기계적 출발점을 제공합니다. 최종 구획은 배터리 크기만 확인하기보다는 실제 커넥터 방향, 리드 출구 및 케이블 굽힘 반경으로 확인해야 합니다.
전기 장착 및 충전기 매칭
충전 호환성은 테스트된 전기적 한계(12.6V 제한 충전 전압, 600mA 표준 충전 전류, 최대 3A 최대 연속 충전 전류, 60mA 최종 충전 전류 및 9.0V 방전 차단)를 따라야 합니다. 충전기, 보호 회로 및 장치 저전압 동작은 하나의 시스템으로 작동해야 합니다.
로드 매칭도 똑같이 중요합니다. 휴대용 기기 및 휴대용 제어 장비에서 3000mAh 18650 배터리 팩은 정상 부하 및 짧은 과도 수요가 검증된 현재 창 내에 남아 있을 때 잘 작동할 수 있습니다. 모터, 히터 또는 더 높은 시동 전류에는 다른 셀 또는 보호 구성이 필요할 수 있습니다.
런타임, 애플리케이션 및 절충
가장 명확한 적용 방향은 배터리 질량이 유용성에 영향을 미치는 모니터링 장치, 휴대용 기기, 휴대용 제어 단말기 및 유사 제품과 같은 소형 휴대용 전자 장치입니다. 11.1V 3000mAh 리튬 이온 배터리 팩은 추가 병렬 셀 경로로 런타임을 연장하는 것보다 기기를 더 작게 유지할 때 가장 강력합니다.
런타임은 여전히 절충안입니다. 33.3Wh 정격 에너지를 갖춘 이 팩은 6000mAh 대체 에너지의 절반을 저장하므로 작동 시간은 듀티 사이클, 화면 사용, 센서 부하, 통신 모듈 및 대기 기간을 기준으로 확인해야 합니다. 11.1V 3Ah 리튬 이온 배터리를 평가하는 고객의 경우, 더 작은 3S1P 레이아웃이 인클로저를 컴팩트하게 유지하고 장치의 나머지 부분을 위한 더 많은 내부 공간을 확보하는 데 도움이 된다면 이러한 절충안은 여전히 매력적일 수 있습니다.
최종 통합 결정
장치가 더 큰 110.6 × 67.7 × 19.2mm 팩을 편안하게 수용할 수 있는 경우 더 높은 용량 옵션이 더 나은 런타임 마진을 제공할 수 있습니다. 11.1V 3000mAh 배터리 팩의 경우 최소 크기와 질량이 테스트된 69.6 × 55.2 × 19.2mm 구성을 선택하는 주된 이유입니다.
응용 프로그램 및 물리적 참조

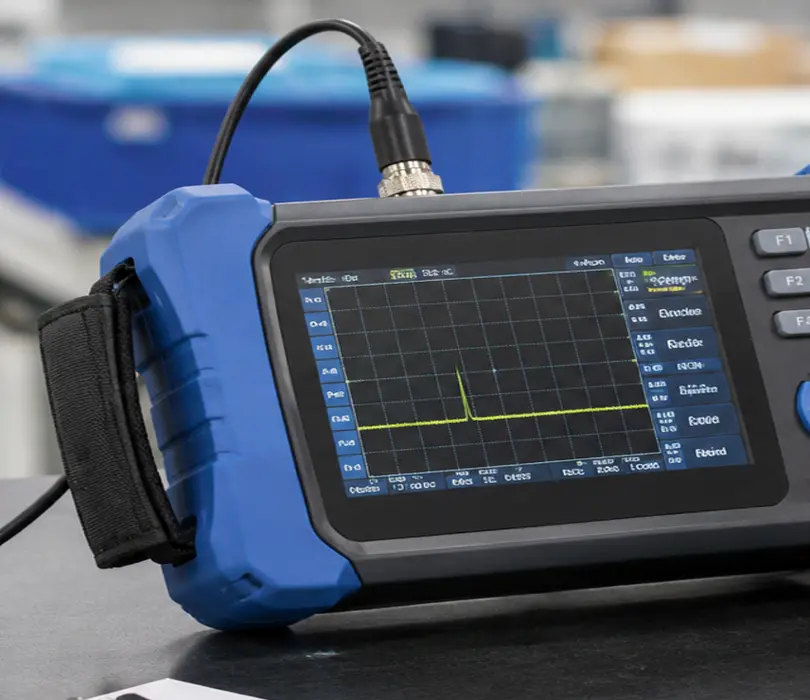

소형 휴대용 장비 애플리케이션

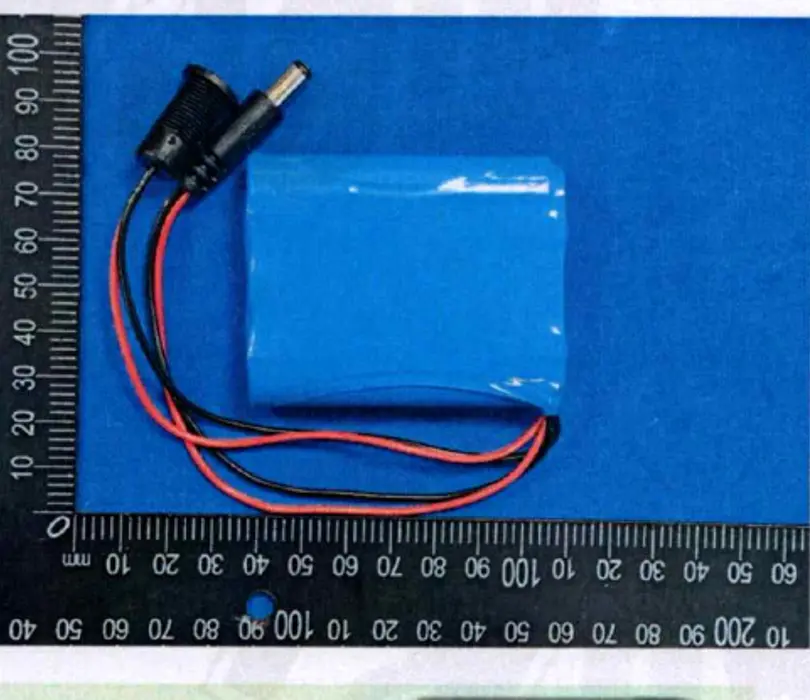

테스트된 참조 샘플
이미지 적용 가능성
응용 이미지는 휴대용 장비의 컴팩트 18650 팩 사용 방향을 보여줍니다. 테스트된 샘플 이미지는 지원 테스트 파일에 사용된 참조 팩 양식, 리드 배열 및 커넥터를 보여줍니다.

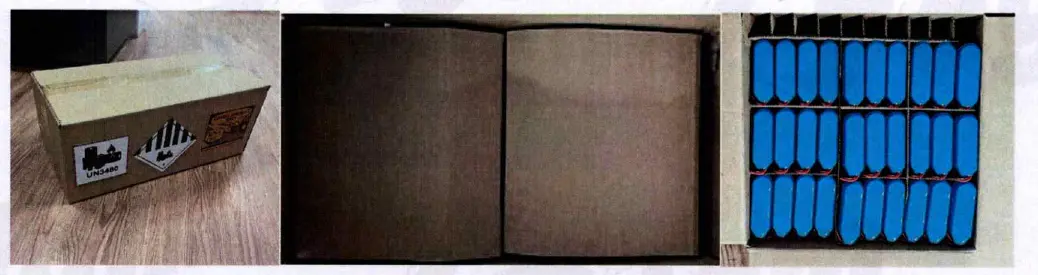

테스트를 거친 포장 참조
문서화된 운송 구성에 대한 테스트된 포장 참조입니다.
테스트 및 운송 문서
테스트된 33.3Wh 팩은 아래 미리보기에 나와 있는 정확한 테스트 및 전송 파일에 의해 지원됩니다. 프로젝트 검토 또는 주문 확인을 위해 전체 문서가 제공될 수 있습니다.

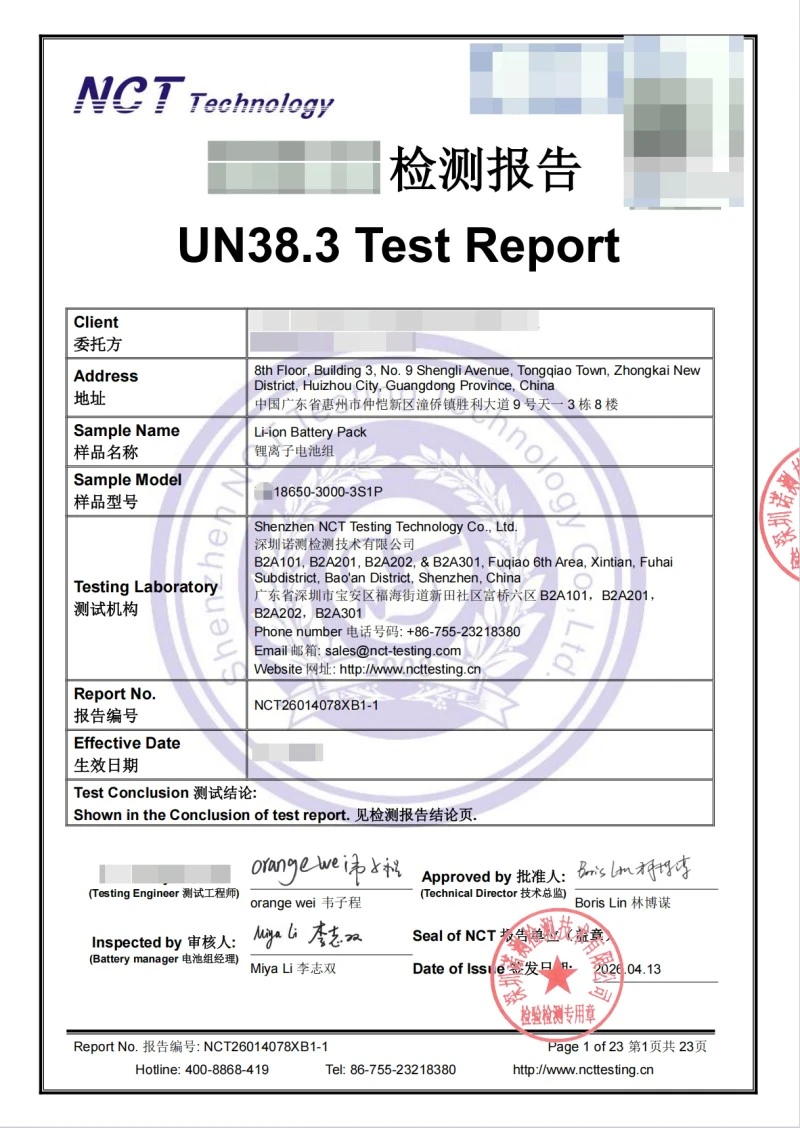

UN38.3 테스트 보고서
참조 미리보기

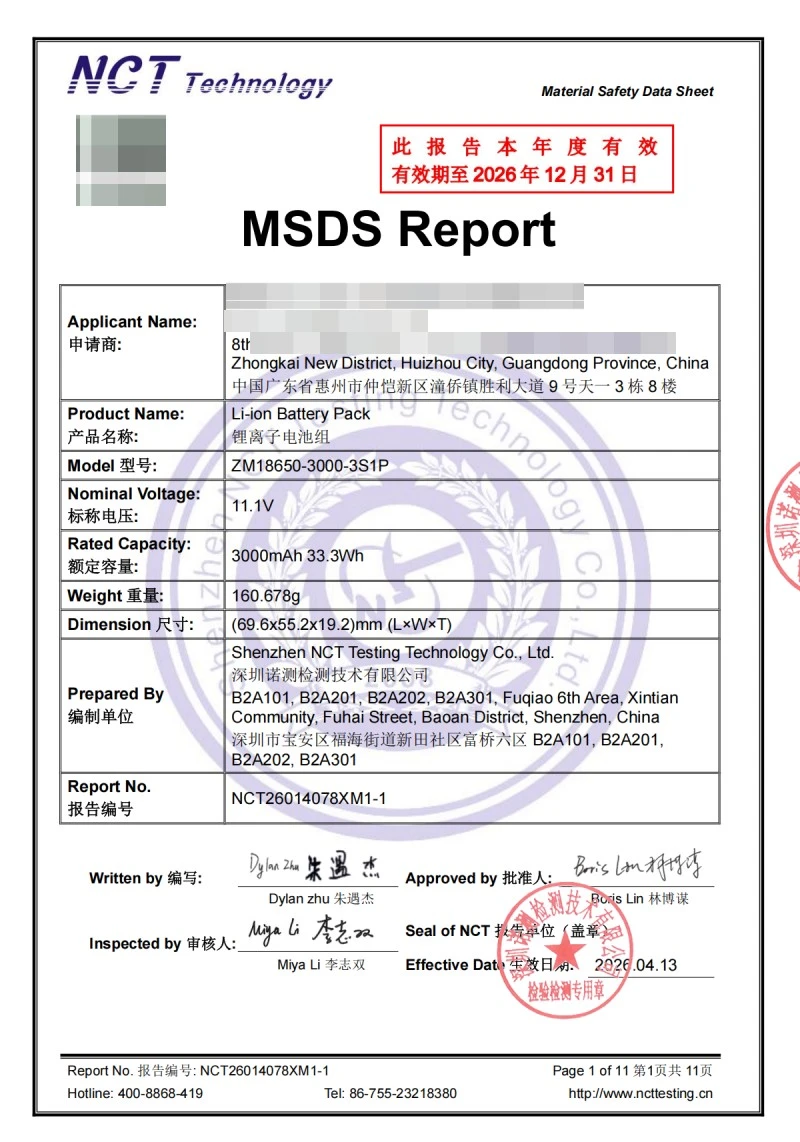

MSDS
참조 미리보기

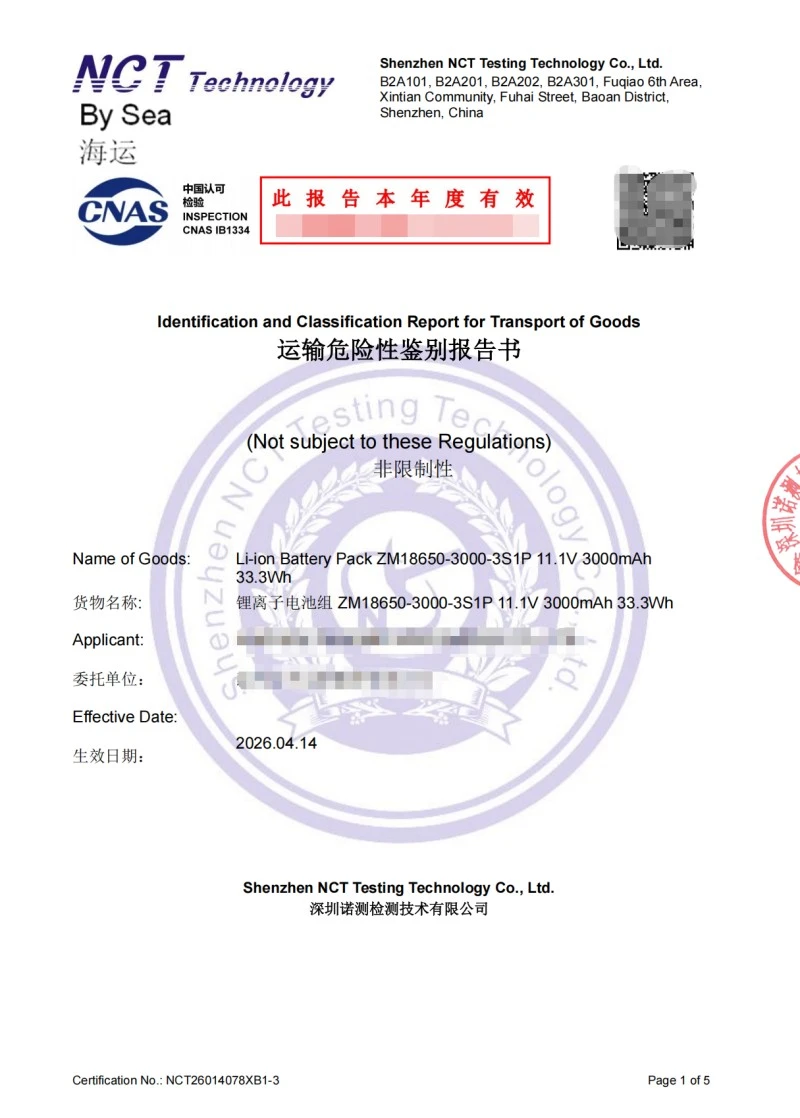

해상운송
참조 미리보기
항공운송
참조 미리보기
문서 적용성: 이 기록은 테스트된 구성과 문서화된 운송/포장 조건에 적용됩니다. 배터리 또는 배송 구성이 변경되면 적용 여부를 다시 확인해야 합니다.
빠른 FAQ
이거 12V 배터리인가요?
11.1V 공칭 3시리즈 리튬이온 팩입니다. 테스트된 구성에는 12.6V 제한 충전 전압과 9.0V 방전 차단이 나열되어 있습니다.
3A 등급은 무엇을 의미하나요?
테스트된 구성에는 최대 연속 충전 전류로 3000mA, 최대 연속 방전 전류로 3000mA가 나열되어 있습니다. 여기서는 더 높은 피크 전류 값을 주장하지 않습니다.
커넥터와 케이블을 변경할 수 있나요?
맞춤형 배터리 팩의 경우 최종 장치에 대해 커넥터 유형, 극성, 케이블 길이 및 출구 방향을 확인해야 합니다.
어떤 문서가 제공되나요?
UN38.3, MSDS, 해상 운송, 항공 운송 및 포장 테스트 기록은 테스트된 11.1V 3000mAh 배터리 팩 구성에 사용할 수 있습니다.
6000mAh 버전은 언제 더 적합합니까?
최소 배터리 크기 및 질량보다 더 긴 런타임, 66.6Wh 에너지 및 최대 6A 연속 방전이 중요한 경우 6000mAh 3S2P 구성을 선택하고 장치는 더 큰 110.6 × 67.7 × 19.2mm 팩을 수용할 수 있습니다.
