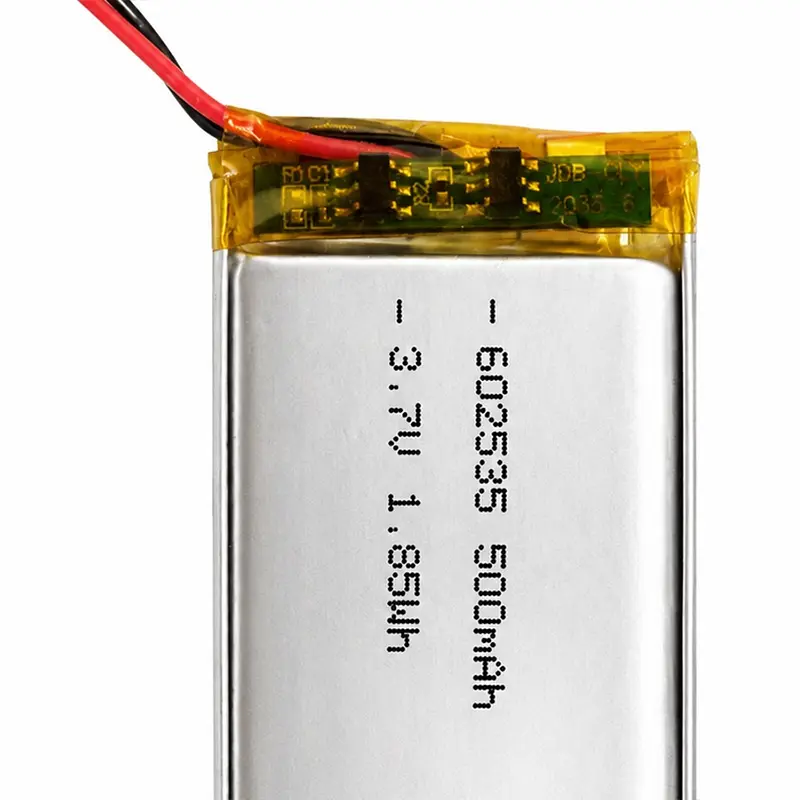

HSS Energy 3.7V 500mAh LiPo 배터리는 3.7V 충전식 단일 셀 소스를 사용하는 공간 제약이 있는 전자 제품용입니다. 샘플은 보호 PCB와 2선 커넥터를 보여줍니다. 최종 전류, 리드, 커넥터 및 팩 치수는 프로젝트에서 확인됩니다. 일반적인 프로젝트에는 두께와 커넥터 라우팅이 용량만큼 중요한 웨어러블, 추적기, 미용 장치 및 기타 소형 전자 장치가 포함됩니다. 완성된 배터리는 보호 보드, 테이프, 리드 및 커넥터가 포함되면 공칭 셀 코드보다 크기 때문에 장치 캐비티 및 서비스 경로는 도면 또는 원래 배터리에서 확인되어야 합니다. 이 프로젝트 기반 접근 방식은 OEM 구매자에게 생산을 위한 보다 현실적인 팩 봉투 및 커넥터 사양을 제공합니다.
|
매개변수 |
HSS 샘플/프로젝트 확인 |
|
모델 / 셀 형식 |
602535 |
|
화학 |
충전식 리튬 폴리머 파우치 셀 |
|
구성 |
1S1P |
|
공칭 전압 |
3.7V |
|
공칭 용량 |
500mAh |
|
공칭 에너지 |
1.85Wh |
|
충전 전압 |
1S 리튬 이온/LiPo용 4.2V 기준 |
|
공칭 셀 형식 |
대략. 6×25×35mm |
|
측정된 샘플 축 |
제공된 캘리퍼 사진에 표시된 35.00mm |
|
보호 |
현재 샘플에서 보호 PCB를 볼 수 있습니다. 임계값 프로젝트 확인 |
|
리드/커넥터 |
작은 흰색 2핀 플러그가 있는 빨간색-검정색 2선 샘플; 정확한 하우징, 피치 및 극성 프로젝트 확인 |
|
현재 한도 |
대상 장치 로드 및 선택된 PCM/셀 구성에서 프로젝트 확인 |
602535 LiPo 배터리는 6 × 25 × 35mm 공칭 셀 형식을 사용하고 1.85Wh를 저장합니다. 제공된 사진은 측정된 축에서 35.00mm를 확인합니다. 공칭 코드는 초기 기계 검사에 유용하지만 최종 완성된 팩 크기로 취급되어서는 안 됩니다. PCM 위치, 탭 구조, 절연체, 전선 출구 및 커넥터 본체는 모두 하나 이상의 치수를 확장할 수 있습니다. 소형 장치의 경우 몇 밀리미터라도 조립 압력이나 하우징 폐쇄에 영향을 미칠 수 있으므로 HSS는 실제 배터리 캐비티에 대해 전체 팩을 검증하는 것을 선호합니다.

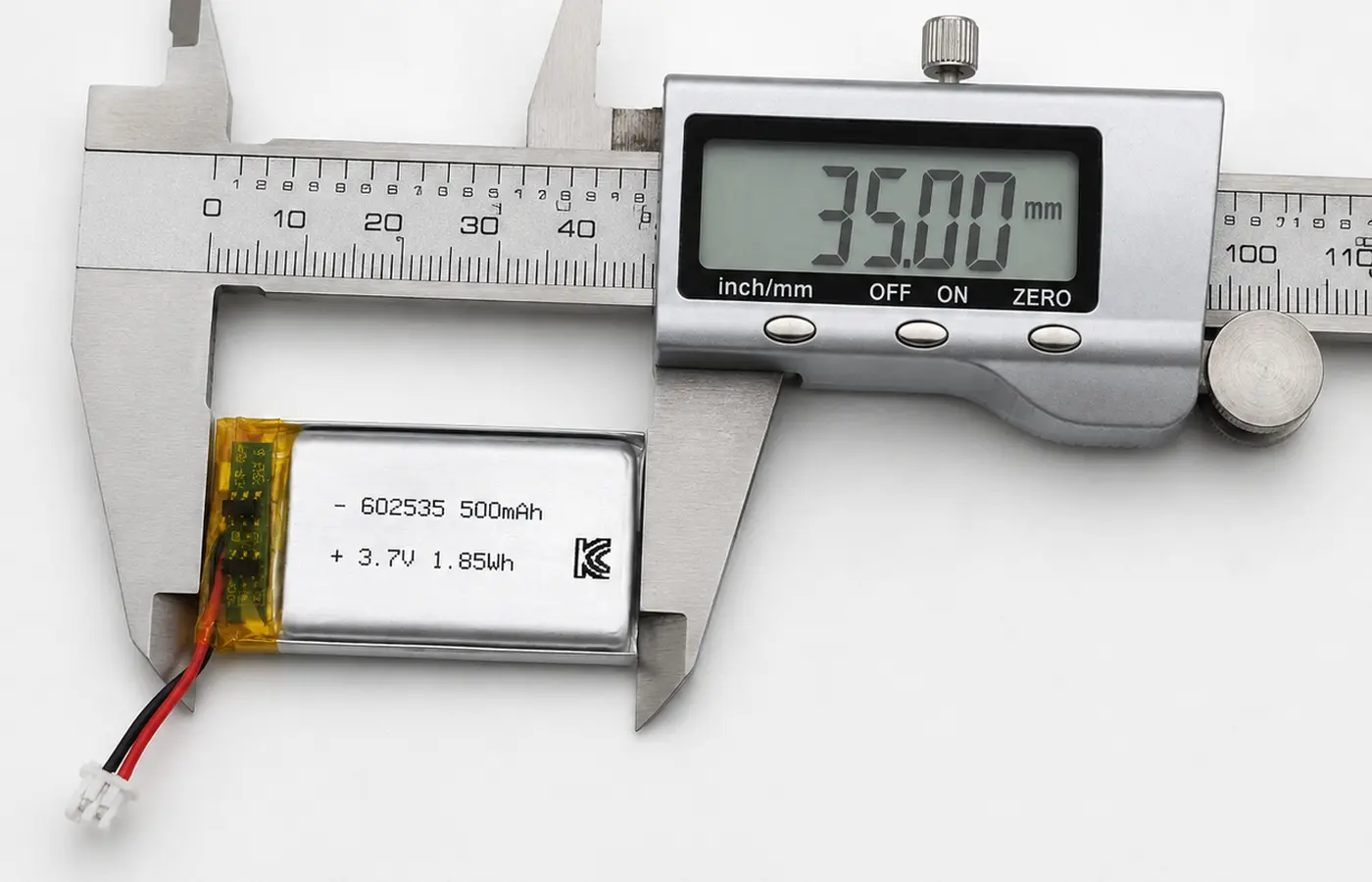

제공된 치수 증거: 측정된 축에서 35.00mm. 최종 완제품 팩 치수에는 PCM, 리드 및 커넥터가 포함되어야 합니다. 이 측정은 제공된 샘플의 셀 형식 참조를 지원하는 반면 나머지 치수와 최종 봉투에는 여전히 프로젝트 확인이 필요합니다. 반복적인 OEM 주문의 경우 승인된 도면은 공칭 파우치 셀 본체와 완성된 배터리 어셈블리를 구별하여 구매, 엔지니어링 및 생산 팀이 동일한 치수 참조를 사용하도록 해야 합니다.

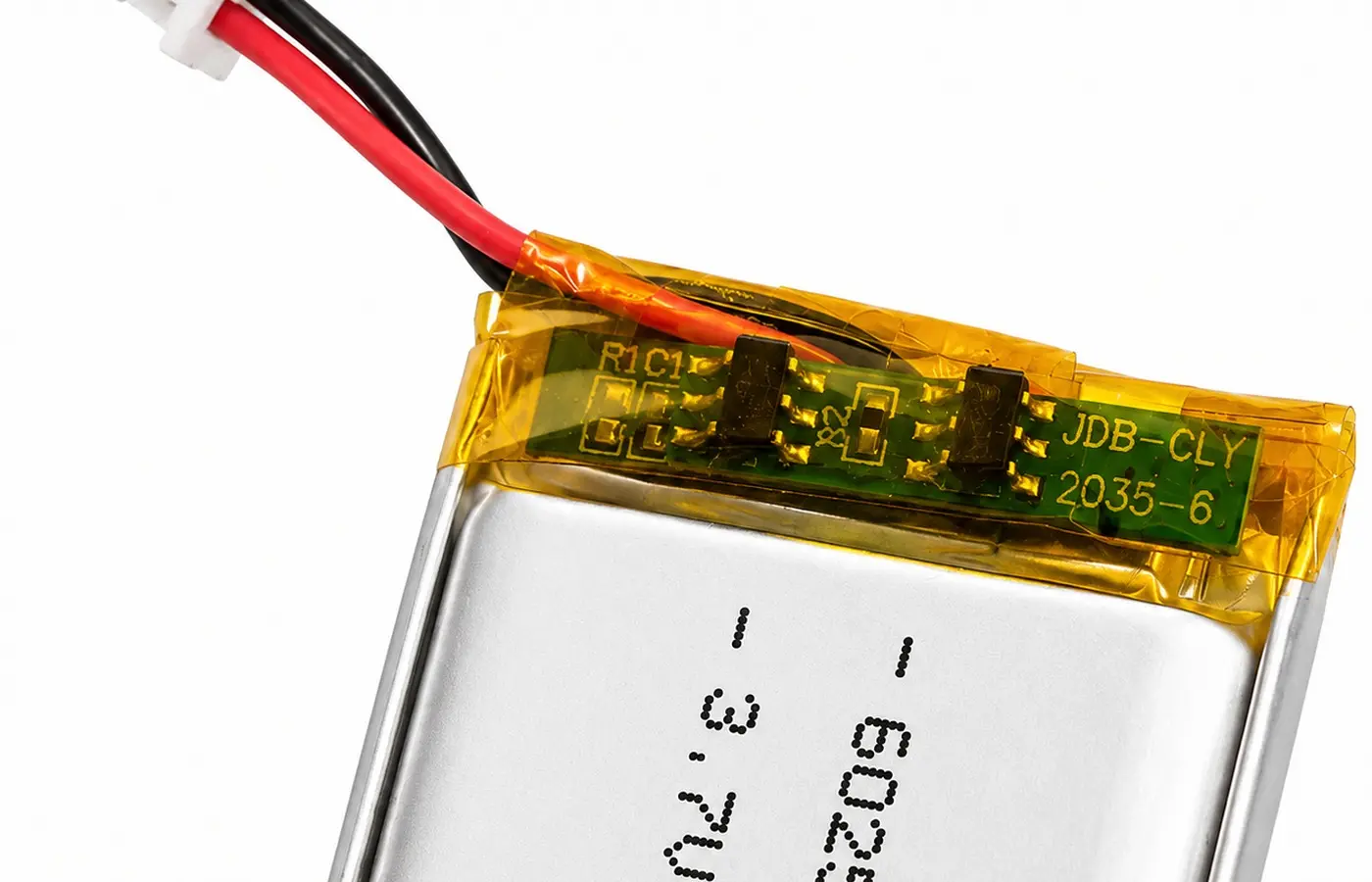

PCM이 포함된 500mAh LiPo 배터리는 보호 하드웨어를 추가하지만 임계값과 전류 용량은 선택한 셀과 보드에 따라 다릅니다. PCM은 중요한 배터리 보호 기능을 제공할 수 있지만 실제 임계값과 전류 용량은 선택한 셀, 보드 및 프로젝트 설정에 따라 결정됩니다. 따라서 구매자는 샘플이 모터, 히터 또는 무선 버스트를 지원할 수 있다고 가정하기 전에 평균 부하, 최대 부하 및 충전 정보를 제공해야 합니다. 이를 통해 HSS는 모든 500mAh 배터리를 전기적으로 동일하게 취급하는 대신 적절한 보호 솔루션을 선택할 수 있습니다.

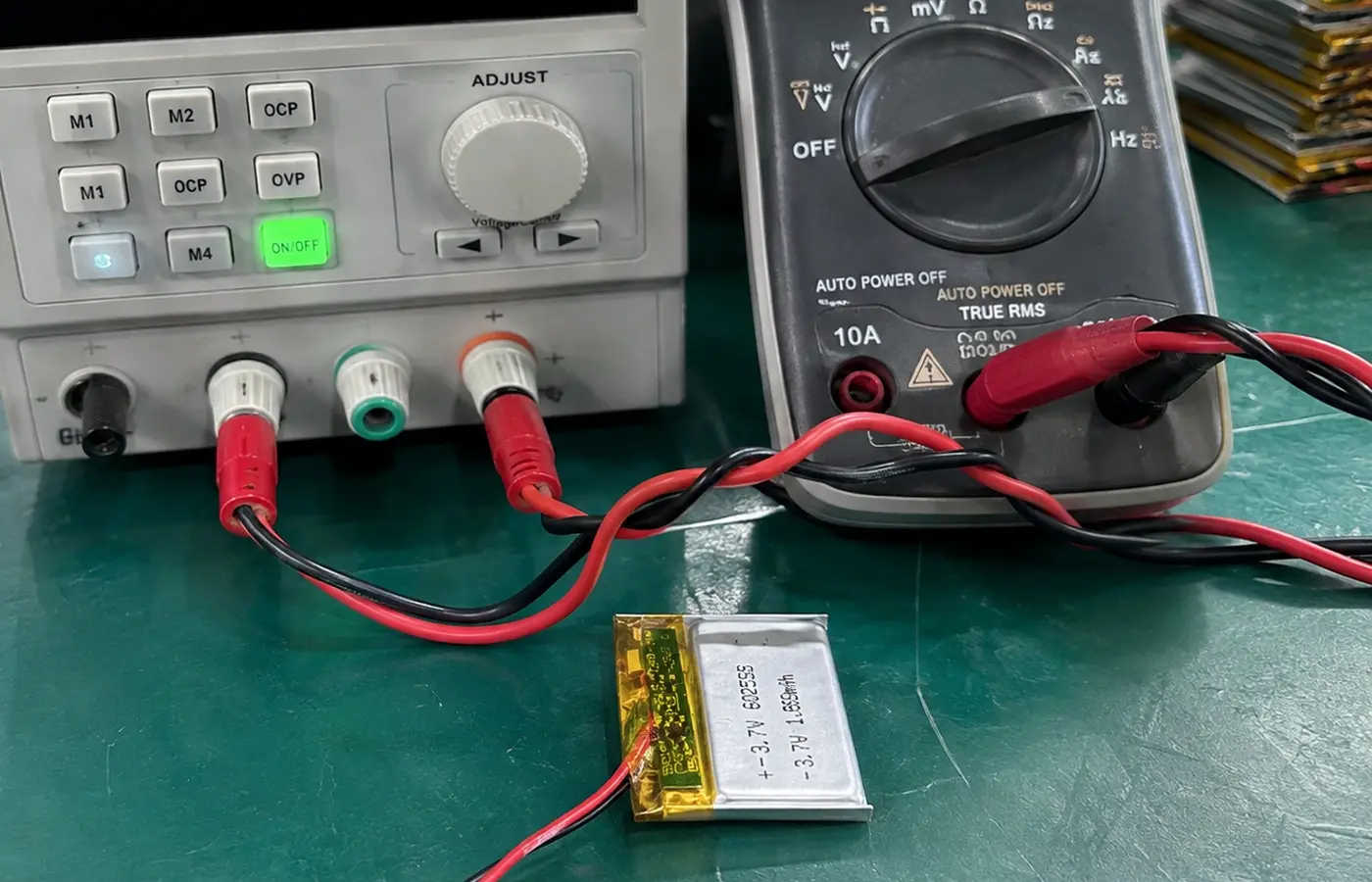

전기 점검 이미지를 제공합니다. 4.20V 설정은 1S LiPo 충전 한도와 일치합니다. 표시된 전류는 테스트 증거이며 범용 HSS 제품 등급이 아닙니다.
|
디자인 질문 |
반드시 확인해야 할 사항 |
|
충전 IC/충전기 |
4.2V 프로필, 충전 전류 및 종료 동작 |
|
장치 평균 부하 |
1.85Wh 공칭 에너지의 런타임 목표 |
|
최대 부하 |
무선 TX, 모터, 버저, 진동 또는 히터 서지 |
|
보호 PCB |
과충전, 과방전, 과전류 및 단락 임계값 |
3.7V 500mAh LiPo 배터리는 중간 정도의 평균 부하에 가장 적합합니다. 승인 전에 무선 버스트, 모터, 히터 및 액추에이터 피크를 확인해야 합니다. 1.85Wh 에너지 등급은 장치가 대기 상태에서 많은 시간을 보내거나 적당한 전자 부하를 작동할 때 잘 작동하지만 짧은 고전류 이벤트가 여전히 배터리 설계를 지배할 수 있습니다. GPS/LTE 전송, 진동 모터, 펌프 및 히터를 선택한 셀 및 PCM과 비교하여 확인해야 합니다. 여러 파우치 셀 크기를 비교하는 구매자의 경우 실제 듀티 사이클은 일반적으로 용량만 선택하는 것보다 더 나은 선택 입력입니다.
커넥터가 있는 602535 배터리는 극성, 플러그 하우징, 피치, 전선 및 리드 길이가 일치해야 합니다. 샘플은 빨간색/검은색 리드와 작은 흰색 2핀 플러그를 사용합니다. 커넥터 매칭에는 장치 측 설계와 일치하도록 하우징 제품군, 피치, 핀 위치, 와이어 게이지 및 리드 길이도 필요합니다. 시각적으로 비슷한 2핀 커넥터라도 극성이나 피치가 다르면 호환되지 않을 수 있습니다. 클로즈업 사진, PCB 도면 또는 원본 배터리 샘플을 제공하면 HSS는 고객이 프로토타입을 받기 전에 인터페이스를 확인할 수 있습니다.
|
OEM 변수 |
중요한 이유 |
승인 입력 |
|
|
커넥터 / 극성 |
역방향 설치 또는 호환되지 않는 설치를 방지합니다. |
장치 PCB 또는 원본 배터리 사진 |
|
|
와이어 길이 / 게이지 |
라우팅, 저항 및 조립에 영향을 미칩니다. |
배터리 캐비티 + 하네스 경로 |
|
|
PCM 레이아웃 |
전체 팩 봉투 변경 |
장치 하중 + 사용 가능한 상단 여유 공간 |
|
|
라벨/추적성 |
생산 관리 및 고객 식별 지원 |
프로젝트 라벨링 요구 사항 |
|
|
1 기기측 |
2 극성 |
3 와이어/길이 |
4 PCM + 팩 |
|
커넥터 하우징 + 피치 |
빨간색/검은색 핀 위치 |
게이지 + 라우팅 + 리드 길이 |
보드 레이아웃 + 완성된 봉투 |
602535 3.7V 500mAh LiPo 배터리의 경우 커넥터 승인은 장치 측면 도면 또는 원래 배터리 샘플을 따라야 합니다. 커넥터가 확인되면 와이어 경로, 리드 길이 및 PCM 위치가 완성된 팩 도면에 고정될 수 있습니다. 이는 샘플과 대량 생산 간의 차이를 줄이고 조립 팀에 반복 가능한 인터페이스 참조를 제공하므로 계약 제조업체 및 OEM 구매자에게 특히 유용합니다.
602535 리튬 폴리머 배터리는 실제 전력 프로필이 검증되면 추적기, 웨어러블, 스마트 잠금 장치, 미용 장치 및 기타 소형 전자 장치에 적합할 수 있습니다. 이러한 애플리케이션은 소형 충전식 형식에 대한 필요성을 공유하지만 부하 패턴은 매우 다릅니다. 추적기는 대부분의 시간을 절전 모드로 보낸 다음 높은 피크 전류로 전송하는 반면, 미용 장치는 모터나 히터를 간헐적으로 실행할 수 있습니다. 따라서 HSS는 광범위한 호환성 주장을 사용하는 대신 실제 부하, 충전 빈도, 열 조건 및 사용 가능한 캐비티로부터 애플리케이션 적합성을 평가합니다.
|
애플리케이션 |
일반적인 전력 패턴 |
602535가 들어갈 수 있는 이유 |
구매자는 확인해야 합니다 |
|
GPS 추적기/IoT 센서 |
긴 대기 시간 + 짧은 라디오 버스트 |
컴팩트한 1S 파우치 형식으로 1.85Wh |
LTE/GPS 전송 피크, 수면 전류, 재충전 간격 |
|
스마트워치 / 웨어러블 |
디스플레이 + 센서 + 블루투스, 자주 충전 |
얇은 직사각형 설치 공간과 가벼운 팩 질량 |
캐비티 압력, 충전 빈도, 피부 온도 설계 |
|
뷰티/퍼스널 케어 |
간헐적 모터, LED 또는 제어 전자 장치 |
500mAh급으로 컴팩트한 핸드헬드 제품에 적합 |
모터/히터 서지, 듀티 사이클, 습기 차단 |
|
스마트 잠금/접근 제어 |
대기전자장치 + 간헐적인 통신 / 액츄에이터 이벤트 |
부하가 적합한 컴팩트 백업 또는 컨트롤러 전원 |
액추에이터 피크, 콜드 스타트 동작, 충전 아키텍처 |
|
블루투스/리모컨/휴대용 |
무선 활동이 짧은 중저 디지털 부하 |
간단한 1S 충전 및 작은 인클로저 장착 |
오디오/라디오 피크, 커넥터, 대상 런타임 |
|
베이비 모니터/대시캠 백업 |
전자 장치 모니터링 또는 짧은 백업 의무 |
소형 충전식 예비 소스 |
연속 부하, 발열, 예상 백업 기간 |
|
추적/사물인터넷 |
웨어러블/UI |
뷰티/휴대용 |
|
대기 시간은 낮을 수 있지만 GPS/LTE/Bluetooth TX 버스트를 통해 피크 전류 검토가 가능합니다. |
6mm 등급 두께, 캐비티 압력, 충전 빈도 및 커넥터 라우팅을 확인하세요. |
모터, 펌프 또는 히터 부하에는 서지 전류 검증이 필요합니다. 500mAh만으로는 크기를 조정하지 마십시오. |

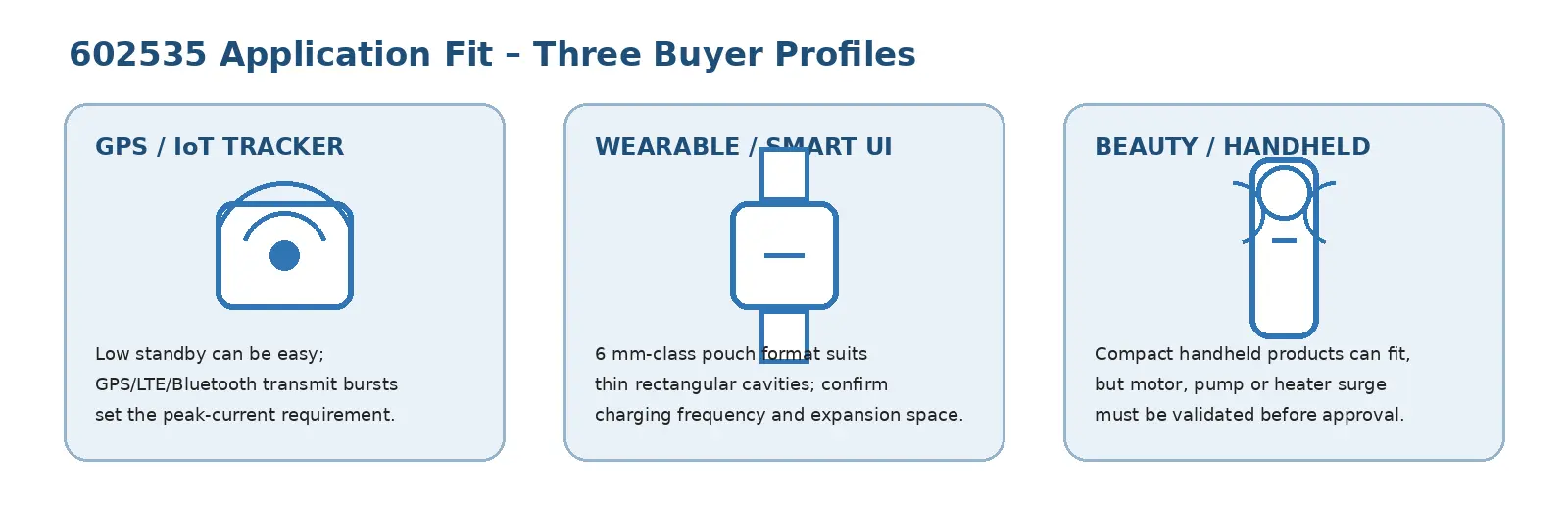

애플리케이션에 적합한 시각적: 용량만 선택하는 것이 아니라 듀티 사이클, 최대 부하, 충전 동작 및 장치 캐비티 중에서 선택합니다.
구매자 결정: 드론, RC 차량 또는 고배수 모터 장비의 용량만으로 602535를 선택하지 마십시오. 먼저 실제 피크 전류 프로필을 검증하십시오. 이러한 애플리케이션은 소형 파우치 셀과 PCM이 공급하도록 설계된 수준을 초과하는 피크 전류를 요구할 수 있습니다. 고객이 더 높은 배수 장치를 고려하는 경우 HSS는 먼저 측정된 전류 프로필과 온도 동작을 검토해야 하며, 602535 플랫폼이 충분한 마진을 제공하지 않는 경우 다른 셀 형식을 권장할 수 있습니다.

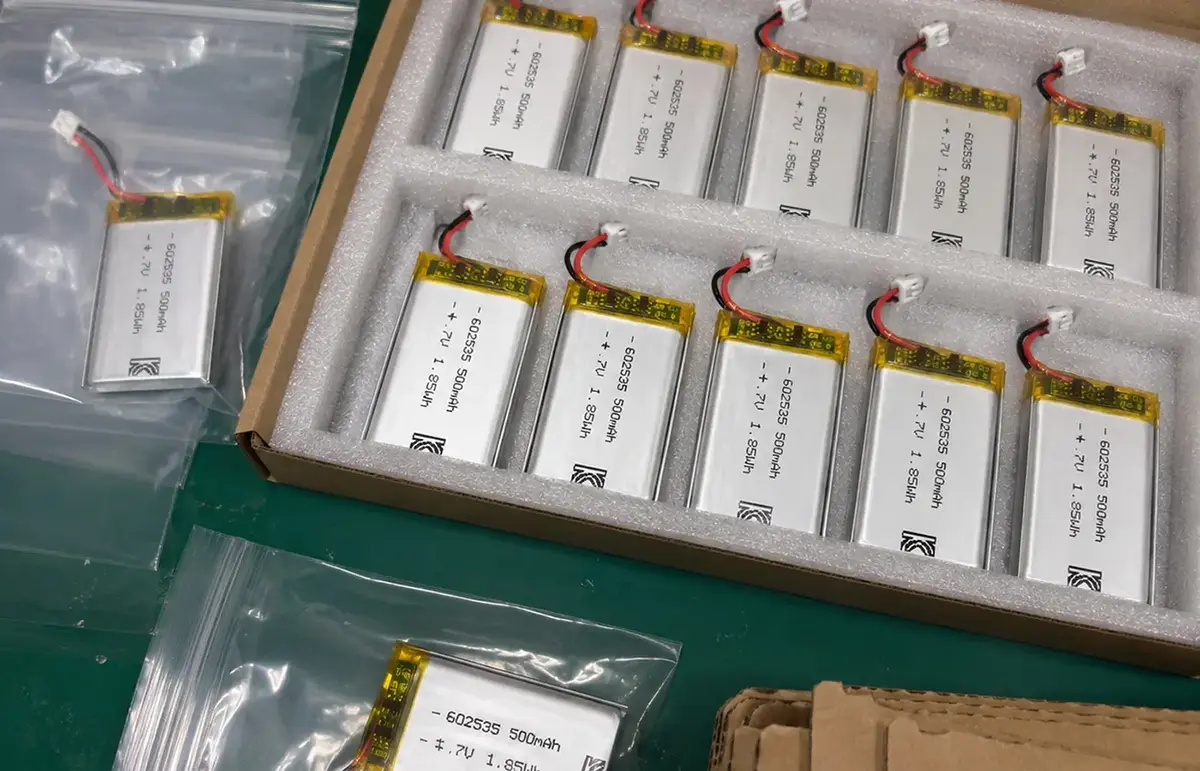

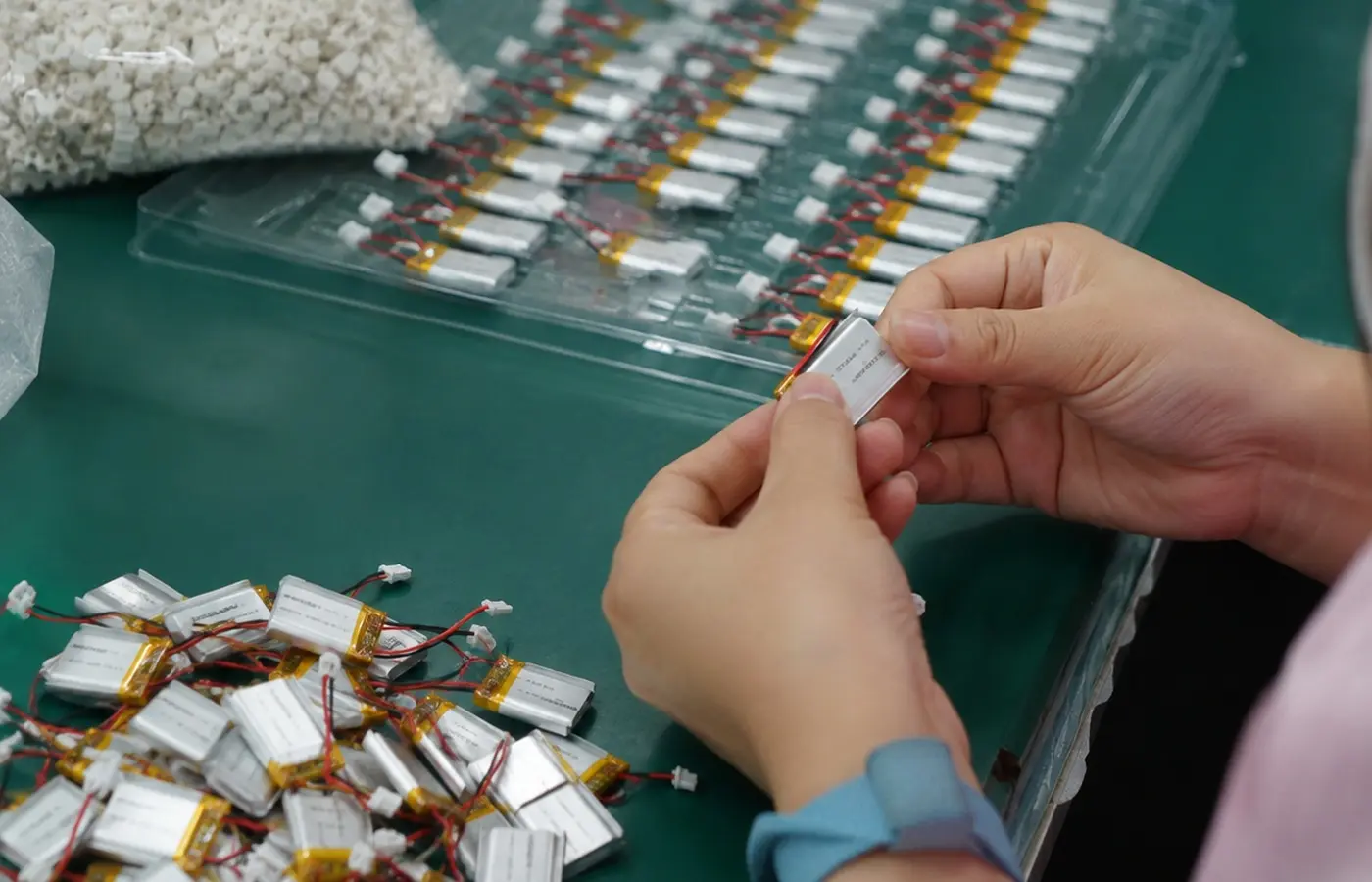

제공된 배치 처리 이미지: 포장 준비가 완료된 보호 보드, 리드 및 커넥터가 포함된 완성된 602535 셀. 이미지는 취급 중인 완성된 배터리 어셈블리의 유형을 보여주기 때문에 생산 상황 증거로 유용하지만 확인되지 않은 특정 테스트 결과나 인증을 암시하는 데 사용되어서는 안 됩니다. 반복 OEM 주문의 경우 라벨, 극성, 커넥터, 전기 점검 및 포장 방법이 모두 승인된 프로젝트 사양을 따라야 합니다.
|
셀/라벨 확인 |
PCM / 리드체크 |
전기 점검 |
포장 검토 |
|
모델 + 전압 + 용량 |
보드 + 극성 + 커넥터 |
충전/전압/기능 |
분리 + 보호 |
|
문서/시장 |
현재 증거 경계 |
고객 대면 규칙 |
|
KC / 한국 |
KC 마크는 제공된 샘플에 표시되어 있습니다. 인증서 번호와 정확한 모델 범위는 아직 이 문서에 연결되어 있지 않습니다. |
인증서가 HSS 602535 셀/팩과 정확히 일치한 후에만 KC를 요청하세요. |
|
UN38.3 / 운송 |
602535 3.7V 500mAh 시장 테스트 보고서가 존재하지만 제3자 보고서는 HSS 제품 증거가 아닙니다. |
주문한 셀/팩 및 배송 구성과 일치하는 HSS 보고서만 사용하십시오. |
|
MSDS / 안전 데이터 |
MSDS는 시중에서 일반적으로 602535급 셀에 대해 제공됩니다. |
정확한 주문 구성에 대해서는 최신 HSS 문서만 제공/인용하세요. |
|
IEC62133 / CE / RoHS |
적용 가능성은 셀, 팩, 시장 및 고객 요구 사항에 따라 다릅니다. |
정확한 문서 확인 없이 이 SKU에 인증 또는 규정 준수 마크를 할당하지 마십시오. |
|
구매자 질문 |
HSS 엔지니어링 답변 |
|
602535는 항상 완성된 팩이 정확히 6 × 25 × 35mm라는 것을 의미합니까? |
아니요. 코드는 공칭 셀 형식을 설명합니다. PCM, 탭, 리드 및 커넥터는 완성된 봉투를 늘릴 수 있습니다. |
|
다른 2핀 커넥터를 사용할 수 있나요? |
예. 장치 측 커넥터 사진, 피치, 극성 및 일치에 필요한 리드 길이를 보냅니다. |
|
내 장치에 500mAh이면 충분합니까? |
이는 평균 부하, 피크 전류 및 듀티 사이클에 따라 달라집니다. HSS는 승인 전에 장치 전원 프로필을 검토합니다. |
|
이것이 모터나 히터에 전력을 공급할 수 있나요? |
서지 및 연속 전류가 검증된 후에만 가능합니다. 배수량이 많은 애플리케이션은 호환 가능하다고 가정해서는 안 됩니다. |
장치 배터리 요구 사항 보내기
602535 3.7V 500mAh LiPo 배터리 적합성 검토를 위해 HSS Energy에 기기 부하, 충전 프로필, 캐비티, 커넥터, 극성, 리드 길이 및 듀티 사이클을 보내세요. 가능하다면 원본 배터리 샘플이나 장치 측 커넥터 사진을 샘플 수량 및 예상 연간 수요와 함께 포함하세요. 이 정보는 HSS가 견적을 준비하기 전에 기술적 적합성과 반복 생산 요구 사항을 모두 검토하는 데 도움이 됩니다.
