| 화학 | LiFePO4 | 시스템 구성 | 15×51.2V 280Ah |
| 공칭 에너지 | 215.04kWh(계산) | 캐비닛 보호 | IP55 |
HSS Energy는 명확한 기술 경계가 있는 고전압 배터리 패키지가 필요한 에너지 저장 통합업체, 설치업체, 유통업체 및 엔지니어링 구매자를 위해 중국 215kWh 에너지 저장 배터리를 준비합니다. 캐비닛에 단순히 15개의 모듈을 배치하는 것이 아닙니다. 직렬 전압, 마스터 BMS 로직, DC 보호, 통신, 케이블링, 열 설계 및 PCS 또는 인버터 매칭을 하나의 시스템으로 검토해야 합니다. 구매자는 단일 라인 다이어그램, 장비 모델 및 로드 프로필을 보내 구성 검토 및 공식 견적을 받을 수 있습니다.

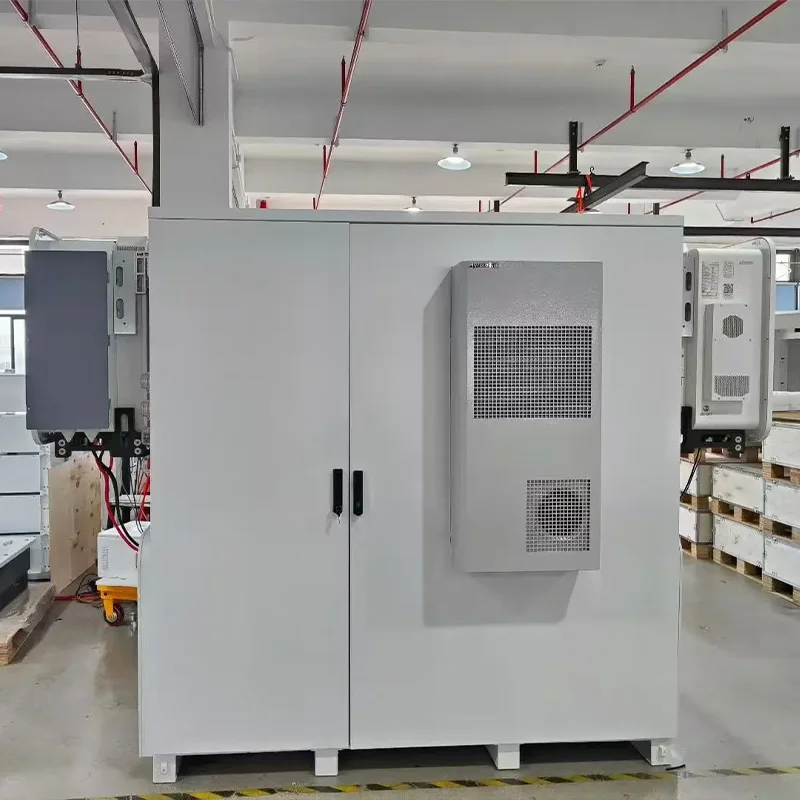

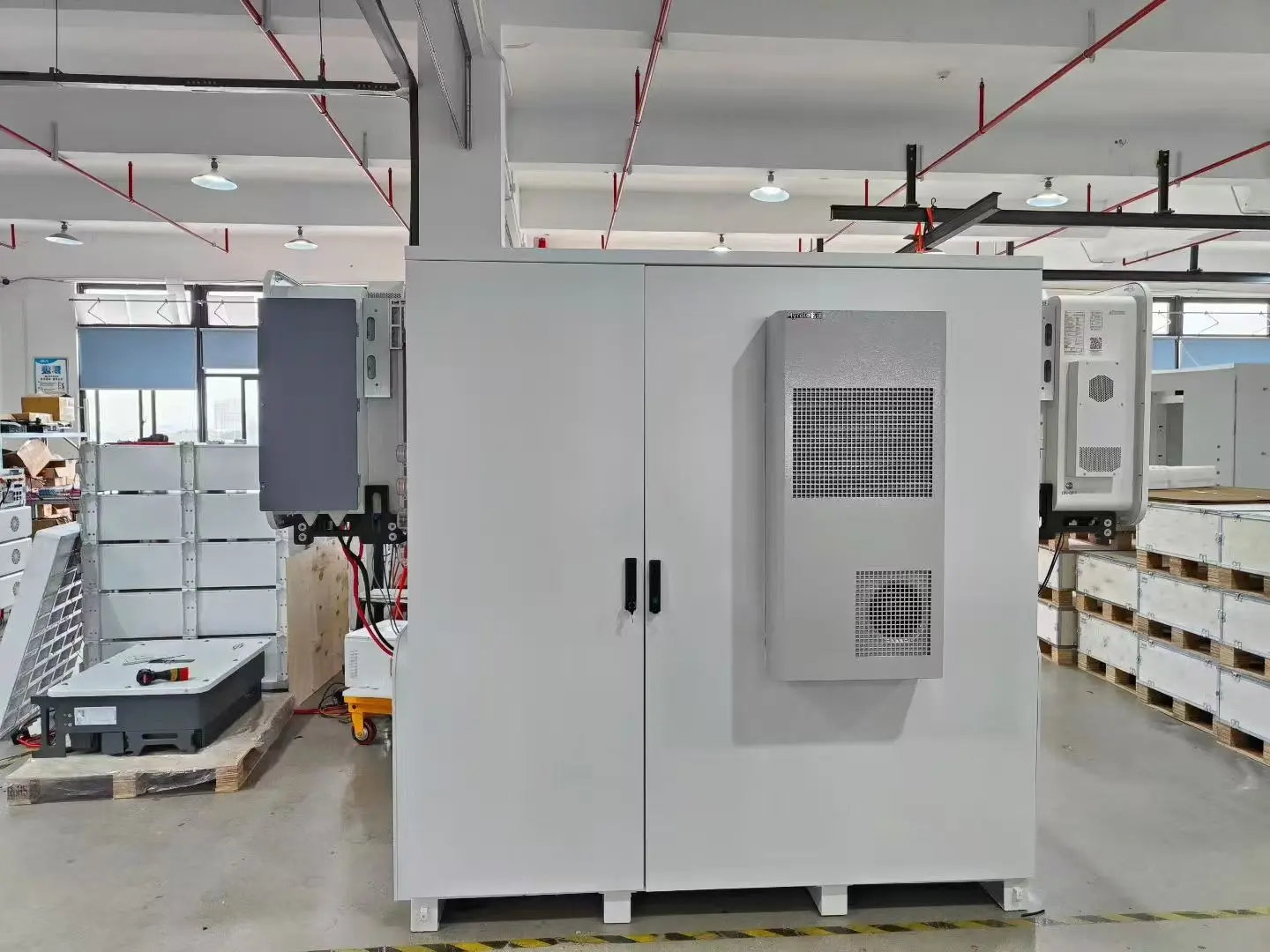

작업장에서 촬영한 IP55 캐비닛. 프로젝트에 대한 최종 인터페이스, 열 관리 및 현장 배치가 확인되었습니다.
|
목 |
참고값/비고 |
|
제품 용량 등급 |
215kWh |
|
시스템 구성 |
직렬로 연결된 15 × 51.2V 280Ah 고전압 배터리 장치 |
|
화학 |
LiFePO4 |
|
장치 공칭 전압 / 용량 |
51.2V 280Ah |
|
장치 작동 전압 |
46.4~57.6V |
|
단위 공칭/사용 가능 에너지 |
90% DOD에서 14.34kWh / 12.9kWh(카탈로그 값) |
|
시스템 공칭 전압 |
768V(15개 직렬로 계산) |
|
시스템 작동 전압 |
696~864V(직렬로 연결된 15개 장치에 대해 계산) |
|
시스템 공칭 에너지 |
215.04kWh, 51.2V × 280Ah × 15로 계산 |
|
참조 사용 가능한 에너지 |
193.5kWh, 90% DOD의 카탈로그 값에서 계산됨 |
|
권장/최대 전류 |
140A / 200A; 성능은 온도, SOC 및 시스템 설정의 영향을 받습니다. |
|
장치 정격/최대 DC 전력 |
7.17kW / 10.24kW (카탈로그 값) |
|
단위 치수 |
387 × 745 × 240mm, 폭 × 깊이 × 높이 |
|
대략적인 단위 중량 |
102.2kg |
|
15개 단위의 대략적인 순중량 |
1,533kg(캐비닛, 컨트롤러, 케이블, 액세서리 제외) |
|
장치/외부 캐비닛 보호 |
IP20 / IP55 |
|
작동/보관 온도 |
0~60°C / 0~35°C |
|
습도 / 고도 |
5%~85% RH / 2,000m 이하 |
|
냉각 |
단위: 자연 냉각; 전체 캐비닛 열 설계는 프로젝트에 따라 다릅니다. |
|
의사소통 |
CAN, RS485 및 RS232; 프로토콜은 장비 모델별로 확인되어야 합니다. |
|
사이클 수명 |
카탈로그에는 ≥10,000사이클이 명시되어 있습니다. 테스트 조건 및 적용 가능한 약관이 적용됩니다. |
|
보증 |
카탈로그에는 5~5년이 명시되어 있습니다. 시작, 범위 및 연장 조건은 계약을 따릅니다. |
|
사용 가능한 규정 준수 문서 |
CE EMC, RoHS 및 IEC 62619 테스트 문서; 최종 적용 여부는 제공된 구성을 따릅니다. |
|
매개변수 경계: 215.04kWh, 768V, 696~864V 및 약 1,533kg은 15개의 카탈로그 단위를 기준으로 계산된 참고값입니다. 전체 캐비닛 크기, 조립 중량, 연속 전력, 화재 방지 및 열 관리는 프로젝트 기술 사양에 따라 달라집니다. |
|
이 215kWh 배터리 에너지 저장 시스템은 15개의 배터리 장치를 직렬로 연결합니다. 용량은 280Ah로 유지되지만 시리즈 수에 따라 전압이 상승하여 계산된 작동 범위는 696~864V입니다. 선택은 PCS 또는 인버터 최대 DC 입력, 배터리 전압 범위, 충전 및 방전 전류 제한, 사전 충전 시퀀스 및 보호 조정으로 시작해야 합니다. 각 215kWh 에너지 저장 배터리 프로젝트에 대해 HSS Energy는 용량 라벨만으로 장비를 선택하는 대신 승인된 기술 사양에 시리즈 배열, 장치 주소, 인터페이스 정의 및 허용된 작동 제한을 기록합니다.
에너지 고전압 저장 시스템은 공칭 전압 이상과 일치합니다. CAN 또는 RS485 프로토콜, 프레임 버전, 주소 규칙, 경보 연결 및 전원 제어 논리도 동의해야 합니다. HSS Energy는 Deye, Solis, Afore, Growatt, FOX ESS 및 Megarevo의 특정 모델을 검토할 수 있습니다. 호환성은 정확한 모델과 프로토콜 버전으로 확인됩니다. 동일한 브랜드 이름을 지닌 모든 제품에 대해 가정되는 것은 아닙니다.
LiFePO4 에너지 저장 캐비닛은 15개의 모듈, 마스터 컨트롤러, DC 보호, 버스 연결 및 관련 액세서리를 하나의 인클로저에 통합합니다. 외부 캐비닛의 등급은 IP55이고 개별 카탈로그 배터리 장치의 등급은 IP20입니다. 이 두 등급을 서로 바꿔서 사용할 수는 없습니다. 케이블 인입구, 환기 또는 온도 제어 장비, 유지보수 공간 및 현장 기반을 주변 온도, 먼지, 비 노출 및 현지 설치 요구 사항에 대해 점검합니다.

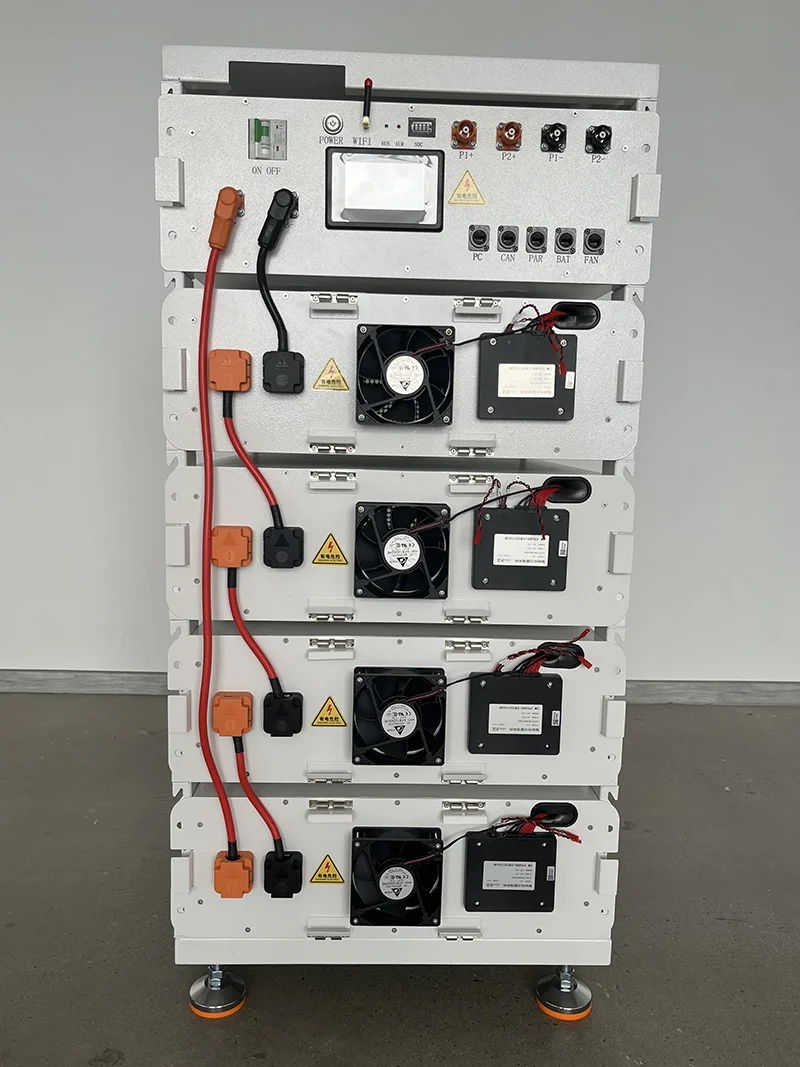

작업장 사진에 표시된 고전압 모듈 및 컨트롤러 연결. 전체 215kWh 배열에는 15개의 51.2V 280Ah 장치가 사용됩니다.
상업용 배터리 저장 시스템은 태양열 자체 소비, 사용 시간 이동, 피크 감소, 선택 부하 백업 및 마이크로그리드 프로젝트를 지원할 수 있습니다. 유용한 작동 결과는 부하 프로필, 사용 가능한 에너지, PCS 전력, 태양광 발전 및 제어 전략에 따라 달라집니다. 의미 있는 견적을 위해 구매자는 최근 소비 데이터, 중요 부하 및 시스템이 해결할 것으로 예상되는 문제를 제공해야 합니다. 계통 연결 운영, 계통 외 전송 또는 발전기 조정도 지역 보호 및 배전 계획에 대해 시스템 통합업체에서 검토해야 합니다.

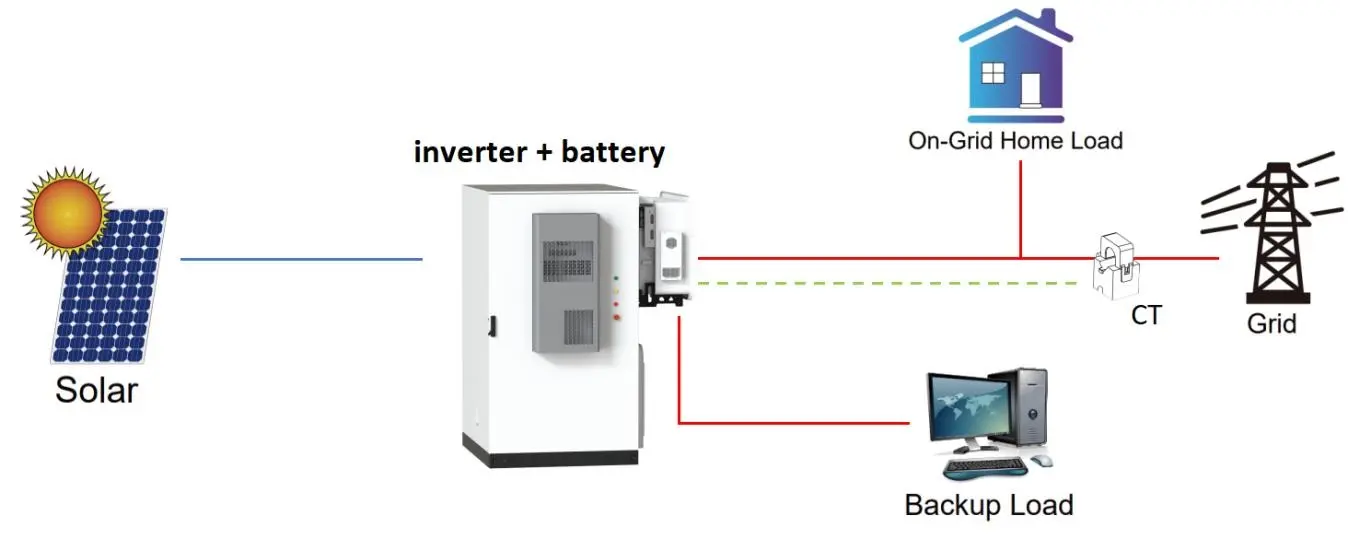

기본적인 에너지 흐름의 예. 홈로드 아이콘은 예시입니다. 상업용 PCS, EMS, CT, 그리드 포인트 및 부하 배선은 프로젝트 도면을 따라야 합니다.
배터리 장치는 CAN, RS485 및 RS232 인터페이스를 제공하고 마스터 컨트롤러는 상위 장비의 모듈 상태를 통합합니다. 일치하는 커넥터는 프로토콜 호환성을 입증하지 않으므로 생산 전에 장비 모델, 프로토콜 파일 및 통신 테스트 방법을 확인합니다. 카탈로그에는 권장 전류 140A, 최대 전류 200A가 나열되어 있으며 온도와 SOC의 영향도 언급되어 있습니다. 따라서 지속적인 시스템 전원은 캐비닛 열 관리, 케이블 연결, 보호 장치 및 PCS 제한과 함께 설정됩니다.
BESS 배터리 에너지 저장 시스템은 일반적으로 일괄 생산 전에 도면 검토, BOM 확인, 캐비닛 레이아웃, 프로토콜 일치, 라벨 승인 및 첫 번째 품목 검증을 거칩니다. HSS 에너지는 2023년에 설립되었으며 파트너는 10년 이상의 리튬 배터리 산업 경험을 보유하고 있습니다. 중국의 여러 생산 기지는 총 12,000m²에 달하며 레이저 용접, 자동 조립, 노화 테스트 및 출고 검사를 지원하여 배치 및 OEM 또는 ODM 프로젝트를 지원합니다. 이 페이지에 제공되는 검토 패키지에는 CE EMC 적합성 인증서, RoHS 적합성 인증서 및 IEC 62619 테스트 보고서가 포함되어 있습니다. 문서 범위와 최종 적용 가능성은 주문한 구성과 비교하여 확인됩니다.

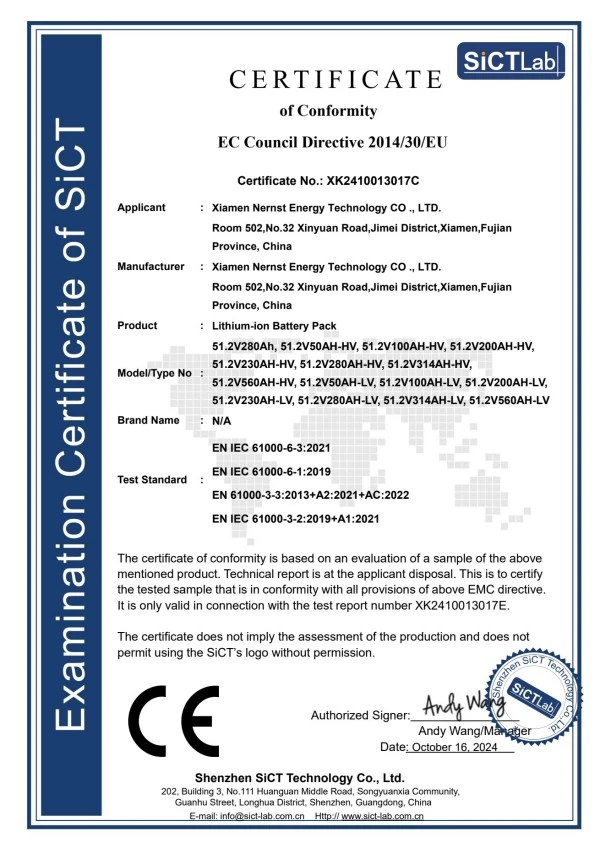

제품군 검토를 위해 CE EMC 적합성 인증서가 제공됩니다.

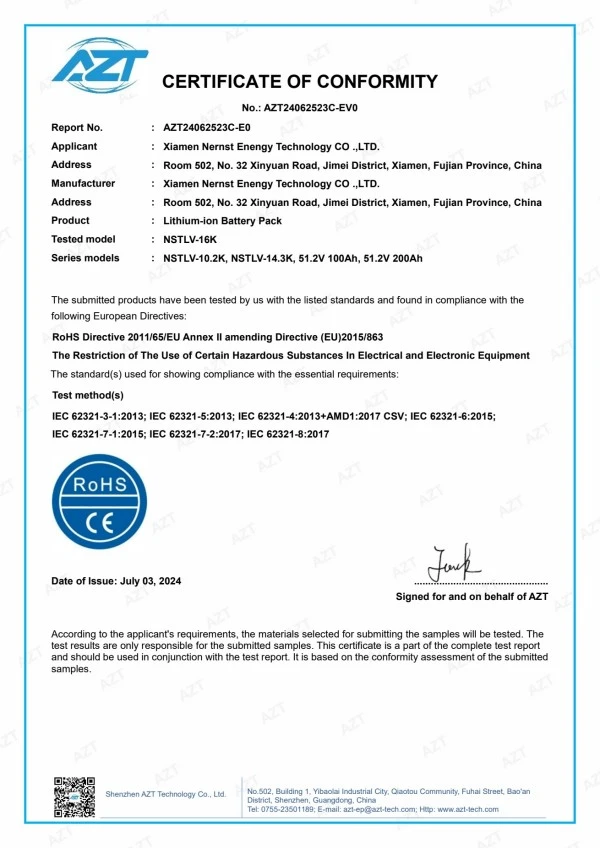

규정 준수 검토를 위해 RoHS 적합성 인증서가 제공되었습니다.

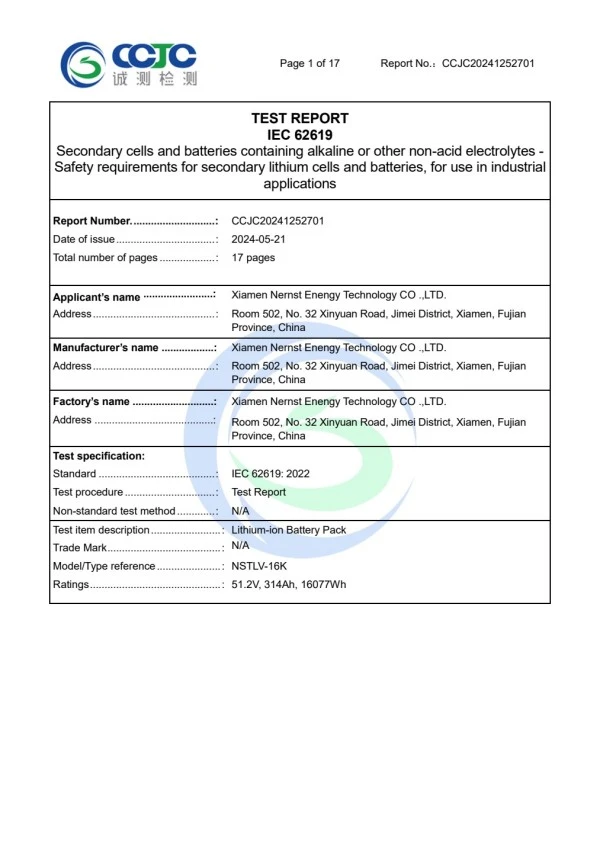

IEC 62619:2022 테스트 보고서 페이지는 안전 테스트 문서 지원으로 제공됩니다.
캐비닛, 컨트롤러, 케이블 및 액세서리를 포함하기 전 15개 배터리 유닛의 총 순중량은 대략 1,533kg입니다. 따라서 장비 하역, 운송 분할, 접근 경로 및 최종 배치는 선적 전에 합의되어야 합니다. 확인된 해상 또는 도로 경로, 목적지, 라벨 및 문서 목록에 대해 포장이 준비됩니다. 배송 후 HSS Energy는 주문한 구성에 해당하는 매뉴얼 및 기술 파일을 제공합니다. 자세한 배선, 시운전, 경보 처리 및 유지 관리 절차가 사용 설명서에 남아 있으므로 온라인 제품 페이지를 실용적이고 쉽게 읽을 수 있습니다.
15개의 51.2V 280Ah 장치는 계산된 공칭 에너지 215.04kWh를 생산하므로 이 제품은 215kWh 용량 등급으로 제공됩니다.
아니요. 브랜드 이름만으로는 충분하지 않습니다. 양측이 호환성 검토를 완료할 수 있도록 정확한 모델, DC 전압 범위, 전류 제한 및 프로토콜 버전을 제공하십시오.
IP55는 외부 캐비닛을 나타냅니다. 개별 51.2V 280Ah 장치는 카탈로그에 IP20으로 나열되어 있습니다. 케이블 입구와 열 관리 설계도 실제 현장 조건을 충족해야 합니다.
이 페이지에서는 고전압 시리즈 시스템에 대해 설명합니다. 병렬 배열은 전압, 전류, 제어, 보호 및 장비 매칭을 변경하므로 별도의 설계가 필요합니다.
제공된 검토 세트에는 CE EMC 및 RoHS 적합성 문서와 IEC 62619 테스트 보고서가 포함되어 있습니다. 최종 주문 구성을 위해 전송 파일과 정확한 문서 범위가 확인됩니다.
대상 전력, 주요 부하, PCS 또는 인버터 모델, 작동 시나리오, 설치 환경, 수량, 도착 국가, 필요 서류 및 예상 배송 날짜를 알려주십시오.
프로젝트 문의:215kWh 에너지 저장 배터리를 소싱할 때 PCS 또는 인버터 브랜드 및 모델, 시스템 전력, 주요 부하, 현장 환경, 통신 요구 사항, 수량, 대상 및 필수 문서를 보내십시오. HSS Energy는 이 정보를 사용하여 15 시리즈 전압 창, 캐비닛 구성, 프로토콜 일치, 배송 파일 세트 및 견적을 확인합니다.
