100kWh 에너지 저장 배터리

100kWh 에너지 저장 배터리 공급업체를 비교하는 통합업체를 위해 HSS Energy 공장은 프로젝트 전반에 걸쳐 모듈 선택, 랙 또는 실외 캐비닛 옵션, 라벨링 및 통신 구성을 제공합니다. 이름은 모든 계약의 정확한 에너지 가치가 아닌 시장 용량 등급을 설명합니다. 6개 모듈 참조의 경우 카탈로그 시스템 표에는 공칭 에너지가 96.46kWh로 명시되어 있으며, 16.08kWh의 6개 모듈은 약 96.48kWh로 계산됩니다. 동일한 표에는 90% DOD에서 86.81kWh의 사용 가능한 에너지가 나열되어 있습니다. 두 공칭 에너지 수치는 0.02kWh만큼 다르기 때문에 승인된 사양, 시스템 다이어그램 및 장비 일치 기록이 구매 주문에 우선합니다.

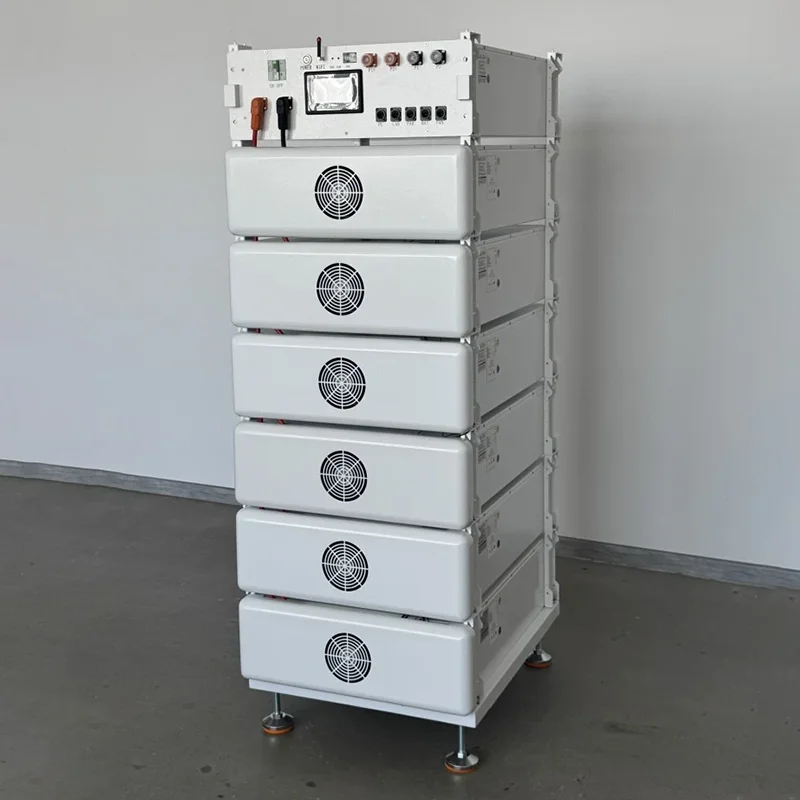

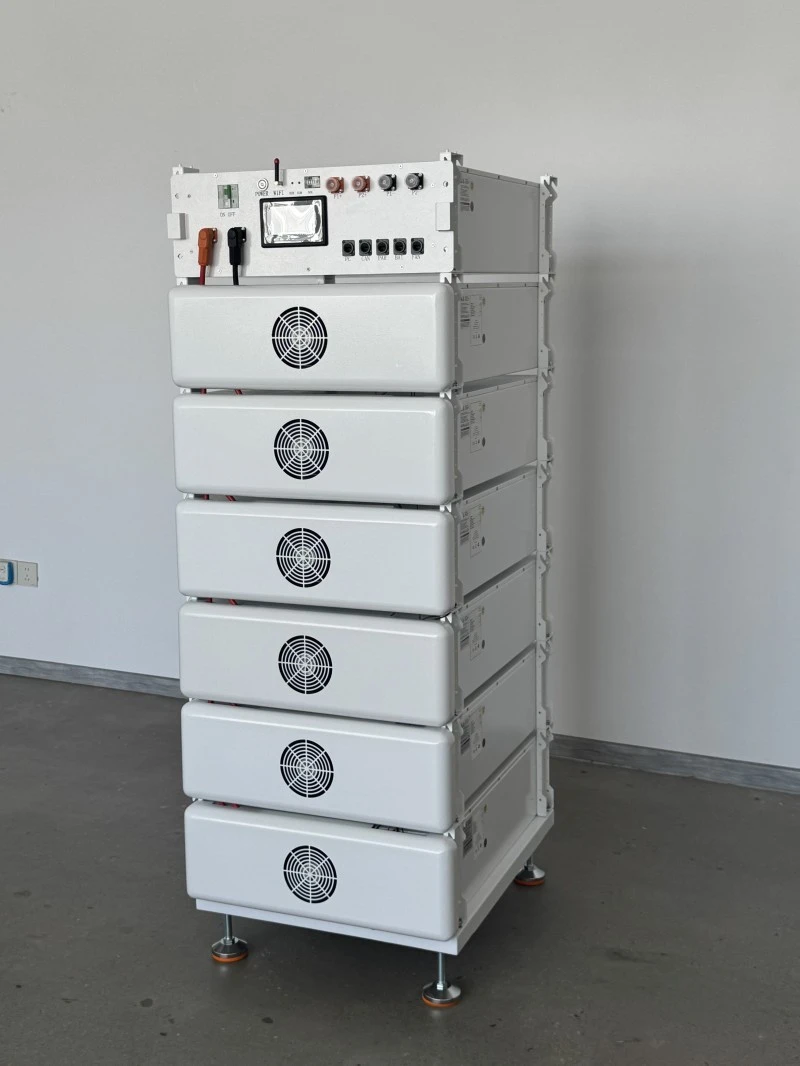

직렬로 연결된 16.08kWh 고전압 랙 모듈 6개

참조 기술 사양

1. 용량 아키텍처 및 모듈 선택

100KWH HV 배터리 시스템은 다양한 모듈 에너지 등급(약 10kWh 단위 10개, 16kWh 등급 단위 6개 또는 24kWh 등급 단위 4개)을 사용할 수 있습니다. 이 페이지에서는 6개의 16.08kWh 모듈에 중점을 둡니다. 배열을 변경하면 시스템 전압, 랙 크기, 무게, 배송 및 장비 일치도 변경되므로 모듈 수량을 에너지만으로는 대체할 수 없습니다. 구성을 검토하는 동안 HSS Energy는 주문의 기술 첨부 파일에 100kWh 에너지 저장 배터리의 모듈 수, 직렬 전압 및 전기 인터페이스를 기록합니다.

2. 고전압 토폴로지 및 PCS 매칭

고전압 배터리 선택은 PCS 또는 인버터의 DC 전압 범위부터 시작됩니다. 6개 모듈 레퍼런스의 정격은 307.2V이고 작동 범위는 278.4~345.6V입니다. CAN 또는 RS485는 사용 가능한 인터페이스를 식별합니다. 프로토콜 호환성을 증명하지는 않습니다. 생산 전에 기술 검토를 위해 장비 브랜드, 모델, 프로토콜 버전 및 핀 정의를 제공하십시오.

3. 실내 랙 또는 실외 캐비닛

상업용 에너지 저장 배터리인 이 시스템은 상업용 피크 관리, 태양열 자체 소비 및 선택된 백업 부하를 지원할 수 있으며 소비량이 많은 주택이나 소규모 프로젝트에도 적합할 수 있습니다. 카탈로그에는 실내 랙 배열에 대한 IP20이 나열되어 있습니다. 옥외 배치는 옵션 IP55 캐비닛을 사용할 수 있지만 외함 등급은 주변 온도, 공기 흐름, 기초, 서비스 여유 공간 및 현지 전기 요구 사항에 대한 점검을 대체하지 않습니다.

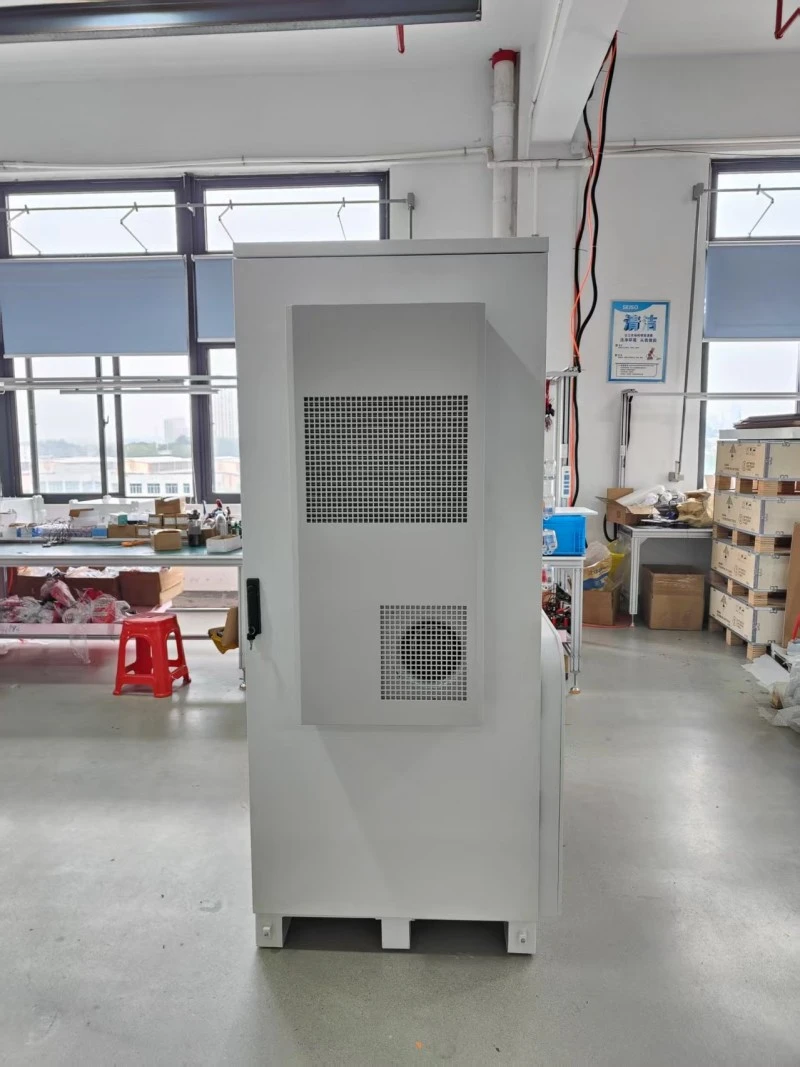

실외 보호 캐비닛; 내부 모듈, 공기 흐름 및 인터페이스는 각 주문에 대해 확인됩니다.

4. 모듈식 구성 및 서비스 접근

랙 장착형 LiFePO4 배터리는 주 제어 장치와 함께 독립 모듈을 사용하므로 공장 검사, 분할 배송 및 서비스 액세스가 더욱 실용적입니다. 16kWh급 모듈 하나의 무게는 약 118kg인 반면, 6개 모듈 시스템의 카탈로그 참조 무게는 약 782kg입니다. 따라서 랙 적재, 접근 경로 및 리프팅 또는 지게차 배치는 견적 단계에서 논의되어야 합니다. 자세한 설치, 배선 및 시운전 절차는 제품 설명서에 나와 있습니다.

모듈 스택과 주 제어 장치를 가까이서 본 모습입니다. 사진에 있는 스택은 6개 모듈 시스템 배열이 아닌 구성 참조입니다.

5. BMS, 팬 냉각 및 작동 제한

고전압 리튬 배터리 시스템은 배터리 관리를 사용하여 모듈 상태를 모니터링하고 CAN 또는 RS485를 통해 상위 장비와 데이터를 교환합니다. 카탈로그에서는 권장 충전/방전 전류로 160A, 최대 200A를 제공하며, 전류 용량은 온도와 SOC의 영향을 받는다고 명시되어 있습니다. 모든 조건에서 단일 최대값을 연속 성능으로 처리하기보다는 팬 냉각, -10°C ~ 55°C 작동 범위, 습도 및 고도 제한을 함께 고려해야 합니다.

6. 생산 승인, OEM/ODM 및 인증 범위

HSS Energy는 정의된 프로젝트에 대한 모듈 라벨, 랙, 실외 캐비닛, 디스플레이 설정, 통신 구성 및 패키징을 확인할 수 있습니다. 배치 생산 전에 도면, BOM, 프로토콜 및 샘플을 승인해야 하며 조립, 연결 검사, BMS 설정 및 노화 테스트 기록을 배치별로 보관해야 합니다. 제공된 CE EMC 인증서는 XK2410013017C이며 해당 모델 범위에는 51.2V 314Ah-HV가 포함됩니다. 사용자 정의된 버전이 해당 범위 내에 남아 있는지 여부를 최종 제공된 구성과 비교하여 확인해야 합니다.

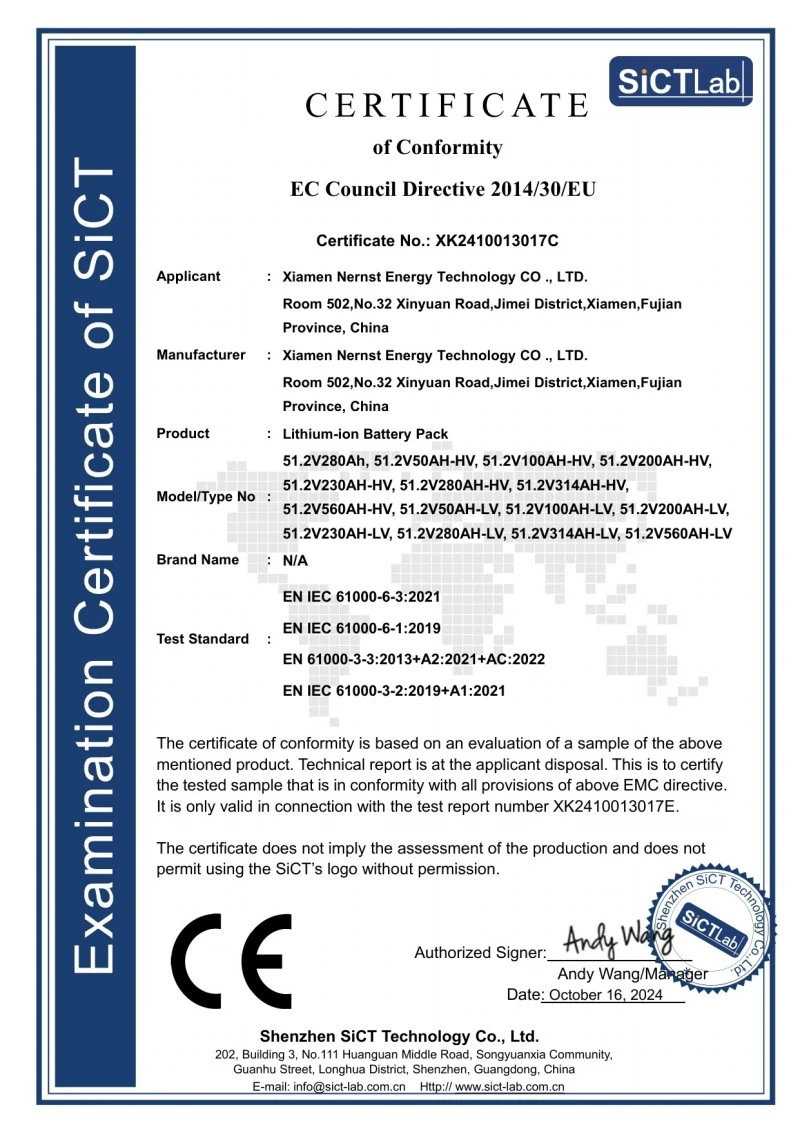

CE EMC 인증서 페이지; 인증서 번호 XK2410013017C

7. 포장, 배송 및 프로젝트 납품

100Kwh 리튬 이온 배터리 프로젝트에는 무거운 고전압 장비가 포함되므로 모듈, 제어 장치, 랙 및 캐비닛에 별도의 보호, 구속, 위험물 라벨 및 하역 계획이 필요할 수 있습니다. 배송 준비를 위해 목적지, 운송 방법, 하역 조건, 필수 서류 및 완전한 캐비닛이 필요한지 여부를 제공하십시오. 나무 케이스 또는 팔레트 세부 사항, UN3480 표시 및 운송 서류는 디스플레이 사진에서 복사하는 대신 실제 모듈 및 경로에 대해 확인되어야 합니다.

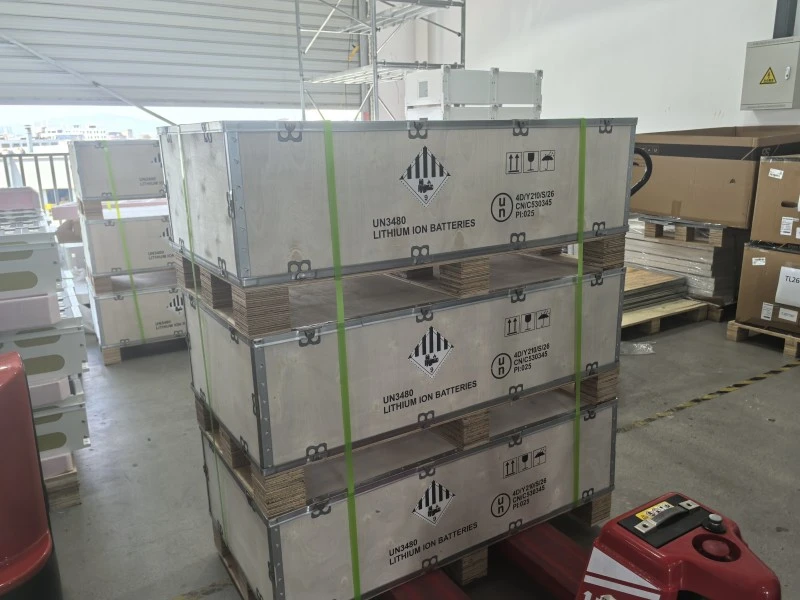

UN3480 마크가 있는 고전압 배터리 모듈용 목재 케이스 포장

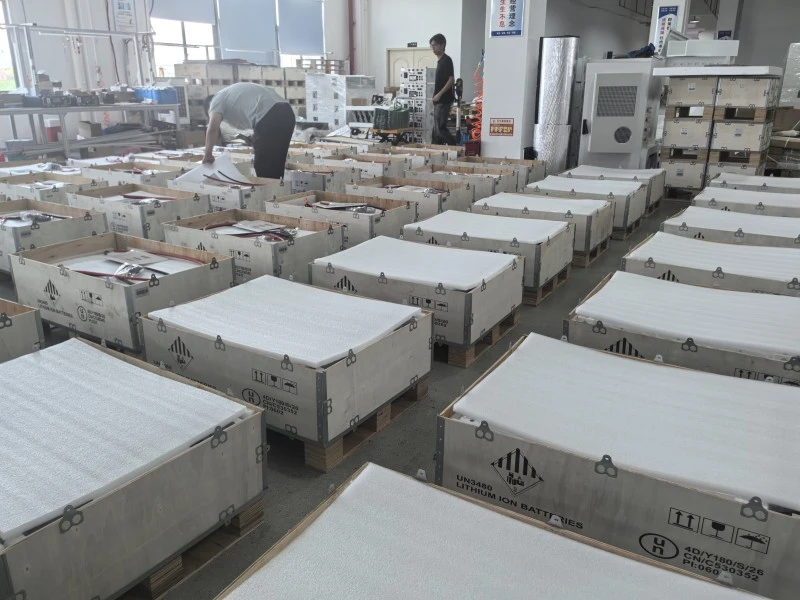

작업장에서 일괄 포장; 보호재, 케이스 및 배송 로트는 주문을 따릅니다.

자주 묻는 질문

1. 16kWh급 모듈 6개가 정확히 100kWh가 아닌데 제품을 100kWh라고 부르는 이유는 무엇입니까?

그림은 일반적인 용량 등급 설명입니다. 각 레퍼런스 모듈의 정격은 16.08kWh이므로 6개는 약 96.48kWh로 계산됩니다. 카탈로그 시스템 테이블에는 96.46kWh가 나와 있습니다. 견적과 계약에는 실제 공칭 에너지가 명시되어야 합니다.

2. 10kWh급 모듈 10개, 16kWh급 6개, 24kWh급 4개 모듈을 직접 교환할 수 있나요?

아니요. 시스템 전압, 작동 범위, 크기, 무게, 랙, 메인 컨트롤러 및 장비 호환성은 모두 변경될 수 있습니다. 새로운 시스템 구성 검토가 필요합니다.

3. 실외 설치가 가능한가요?

옵션으로 IP55 실외 캐비닛을 사용할 수 있습니다. 인클로저 등급은 현장 설계의 한 부분일 뿐입니다. 온도, 냉각, 기초, 케이블 입구, 서비스 공간 및 현지 요구 사항은 여전히 ​​확인이 필요합니다.

4. CAN 또는 RS485 포트는 배터리를 모든 PCS 또는 인버터에 연결할 수 있다는 것을 의미합니까?

아니요. 일치하는 커넥터는 일치하는 프로토콜, 주소 지정 또는 데이터 정의를 보장하지 않습니다. 주문하기 전에 장비 모델, 프로토콜 버전 및 핀 정의를 제공하십시오.

5. CE 인증서는 모든 OEM 수정 사항에 자동으로 적용됩니까?

반드시 그런 것은 아닙니다. 제공된 인증서 범위에는 51.2V 314Ah-HV가 포함되지만 캐비닛, 구조, 전기 또는 기타 변경 사항을 최종 구성 및 인증서 범위와 비교하여 확인해야 합니다.

견적 체크리스트:100kWh 에너지 저장 배터리를 평가할 때 목표 에너지, 선호하는 모듈 배열, PCS 또는 인버터 모델, 주 부하, 설치 환경, 실내 랙 또는 IP55 캐비닛 요구 사항, 프로토콜, 수량, 대상, 필수 인증 문서 및 배송 대상을 공유하십시오. HSS Energy는 구성 및 상업적 제안을 발행하기 전에 이러한 사항을 검토할 것입니다.
