주거용 에너지 저장 솔루션

인버터 전압, 가구 부하, 백업 기간, 통신 프로토콜 및 대상 시장 요구 사항에 맞는 LiFePO4 배터리 플랫폼.

Residential Energy Storage Solutions

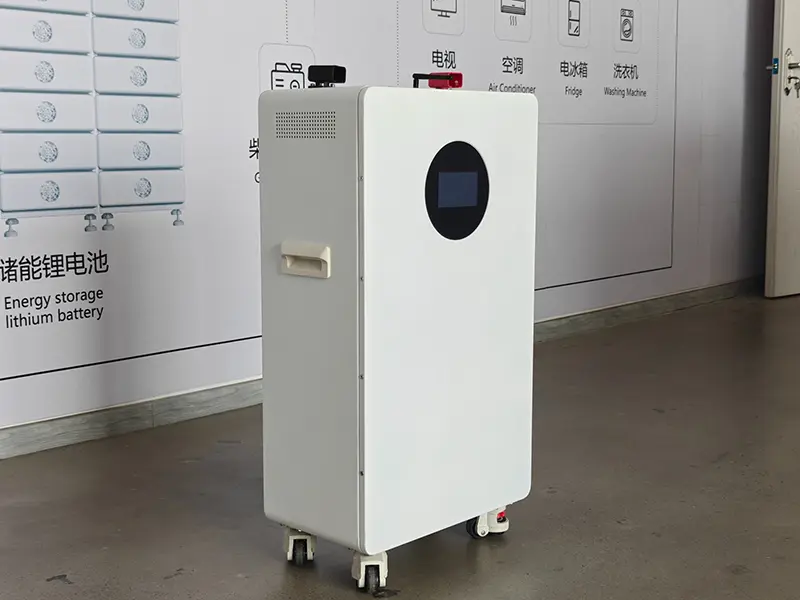

플로어 스탠딩형 주거용 LiFePO4 에너지 저장 배터리.

전체 전기 시스템과 일치

배터리 용량은 시스템 선택의 한 부분일 뿐입니다. 최종 구성은 인버터 DC 범위, 연속 및 최대 부하, CAN/RS485 통신, 설치 조건 및 향후 확장 요구 사항을 기준으로 확인됩니다.

1. 올바른 시스템 아키텍처 선택

주거용 스토리지 선택은 정확한 인버터 모델부터 시작됩니다. 48V/51.2V 인버터 플랫폼은 일반적으로 저전압 배터리 뱅크를 사용하는 반면, 고전압 하이브리드 인버터에는 인버터 DC 작동 창에 일치하는 직렬 연결 HV 배터리 플랫폼이 필요합니다.

체계	일반적인 형식	확장 방법	일반적인 사용
48V / 51.2V LV	벽/바닥/랙	병렬로 일치하는 팩	가정용 태양광, 백업 및 독립형 주거용 시스템
고전압	직렬 연결 모듈	일치하는 모듈을 직렬로 추가	고전력 주거용, 빌라 및 대규모 분산 스토리지 시스템

빠른 선택 결정 트리

단계	확인하다	선택 규칙
1	인버터 플랫폼	48V / 51.2V 배터리 입력 -> 저전압 배터리 뱅크를 선택하세요. 고전압 배터리 입력 -> 인버터 DC 창과 일치하는 HV 모듈형 플랫폼을 선택합니다.
2	저장 대상	필요한 사용 가능한 에너지와 백업 기간을 선택합니다. 10.24kWh 또는 16.08kWh급 플랫폼에서 시작한 다음, 지원되는 경우 일치하는 LV 팩을 병렬로 또는 직렬로 HV 모듈을 사용하여 확장하세요.
3	부하 및 통신	배터리 구성을 마무리하기 전에 연속 및 피크 전력/전류, CAN 또는 RS485 통신, 정확한 프로토콜 및 인버터 펌웨어를 확인하십시오.
4	목적지 시장	프로젝트에 필요한 대상 국가 및 모델별 규정 준수 문서, 라벨링, 운송 문서 및 현지 승인 또는 등재 경로를 확인합니다.

최종 구성은 정확한 인버터 모델, 저장 대상, 부하/전류, CAN/RS485 요구 사항 및 대상 시장을 기준으로 확인됩니다.

2. 저전압 및 고전압 배터리 플랫폼

현재 주거용 스토리지 범위에는 51.2V 저전압 배터리 시스템과 모듈형 고전압 플랫폼이 포함됩니다. 등급 A LiFePO4 셀은 용량, 전류 요구 사항 및 프로젝트 설계에 따라 EVE, DEJIN, REPT 및 CORNEX로 구성할 수 있습니다.

매개변수	NSTLV-10.2K	51.2V 314Ah	NSTFW-16K-HV
건축학	저전압	저전압	고전압 모듈식
화학	LiFePO4	LiFePO4	LiFePO4
공칭 에너지	10.24kWh	16.08kWh	모듈당 16.08kWh
사용 가능한 에너지 / DoD	9.22kWh / 90%	14.47kWh / 90%	90% 국방부
전압	51.2V	51.2V	256-716.8V 시스템 공칭
확장	최대. 15팩 병렬	최대. 15팩 병렬	5-14개의 모듈을 직렬로 연결
권장 전류	80A	140A	160A
최대 전류	120A	200A	200A
사이클 수명	>=6,000 사이클	>=8,000 사이클	>=8,000 사이클
IP / 냉각	IP54 / 자연	IP20 / 자연	IP20 / 팬
의사소통	CAN / RS485 / RS232	CAN / RS485 / RS232	CAN / RS485
설치	벽/바닥	바닥 장착형	스택/아이언 프레임

저전압 확장성

플랫폼	1 팩	2팩	3팩	플랫폼 제한
NSTLV-10.2K	10.24kWh	20.48kWh	30.72kWh	최대 15개 팩 병렬*
51.2V 314Ah	16.08kWh	32.16kWh	48.24kWh	최대 15개 팩 병렬*

*병렬 수량은 배터리 플랫폼 기능입니다. 최종 사용 가능한 시스템 크기는 인버터 제한, BMS 구성, 보호 설계 및 프로젝트 요구 사항에 따라 달라집니다.

고전압 모듈형 플랫폼

모듈 등급	51.2V / 314Ah / 16.08kWh
시리즈 구성	5-14 모듈
시스템 공칭 전압	256-716.8V
시스템 공칭 에너지	80.38-225.08kWh
90% DoD에서 사용 가능한 에너지	72.34-202.57kWh
작동 온도	-10°C to 55°C
의사소통	CAN / RS485

*HV 시스템 전압 및 에너지 범위는 구성 예입니다. 최종 시리즈 수량은 정확한 인버터 DC 창, BMS 설계 및 승인된 프로젝트 사양에 따라 달라집니다.

정확한 모듈 수량은 인버터 고전압 DC 창 및 필요한 저장 용량에 따라 선택됩니다.

매개변수 및 사양 공지

사양은 참조 값이며 셀 선택, BMS/펌웨어 버전, 인클로저, 인버터 프로토콜, 생산 최적화 또는 프로젝트 구성에 따라 변경될 수 있습니다. 최종 전압, 용량, 전류 제한, 치수, 무게, IP 등급, 통신, 수명 조건, 인증 범위 및 보증 조건은 모델별 데이터시트와 서명된 PI, 기술 계약 또는 각 주문에 대한 계약의 적용을 받습니다. 서명된 주문 문서가 웹사이트 콘텐츠보다 우선합니다. 비계약 사양은 사전 통지 없이 업데이트될 수 있습니다.

3. 인버터 호환성

HSS Energy 저전압 및 고전압 배터리 플랫폼은 주류 하이브리드 및 에너지 저장 인버터 플랫폼용으로 구성될 수 있습니다. 최종 구성 전에 정확한 인버터 모델, 배터리 전압 범위 및 CAN/RS485 통신 프로토콜을 통해 호환성을 확인합니다.

상표	예시 호환 시리즈/플랫폼
데이	SUN-7/7.6/8/10/12K-SG06LP1-EU-CM3
솔리스	S6-EH3P(60-75)K10-LV-YD-H
그로와트	SPE 12000ES
굿위	추가 지원 모델 - 정확한 모델 확인
전에	추가 지원 모델 - 정확한 모델 확인
메가레보	추가 지원 모델 - 정확한 모델 확인
정확한 모델 확인이 중요한 이유 호환 가능한 브랜드 이름이 모든 인버터 모델이 동일한 전압 범위, 프로토콜 또는 전류 제한을 사용한다는 의미는 아닙니다. 배송 전에 정확한 모델을 일치시키면 시운전 변경 및 통신 문제 해결이 줄어듭니다.

4. 실제 프로젝트 참고자료

선택된 프로젝트 참고 자료는 다양한 시장에 걸쳐 저전압 병렬 시스템과 고전압 모듈형 구성을 모두 보여줍니다.

시장	시스템 용량	건축학	인버터
독일	64.3kWh	고전압	데이
모리셔스	32.15kWh	저전압	솔리스
말레이시아	144.69kWh	고전압	데이

Residential Energy Storage Solutions

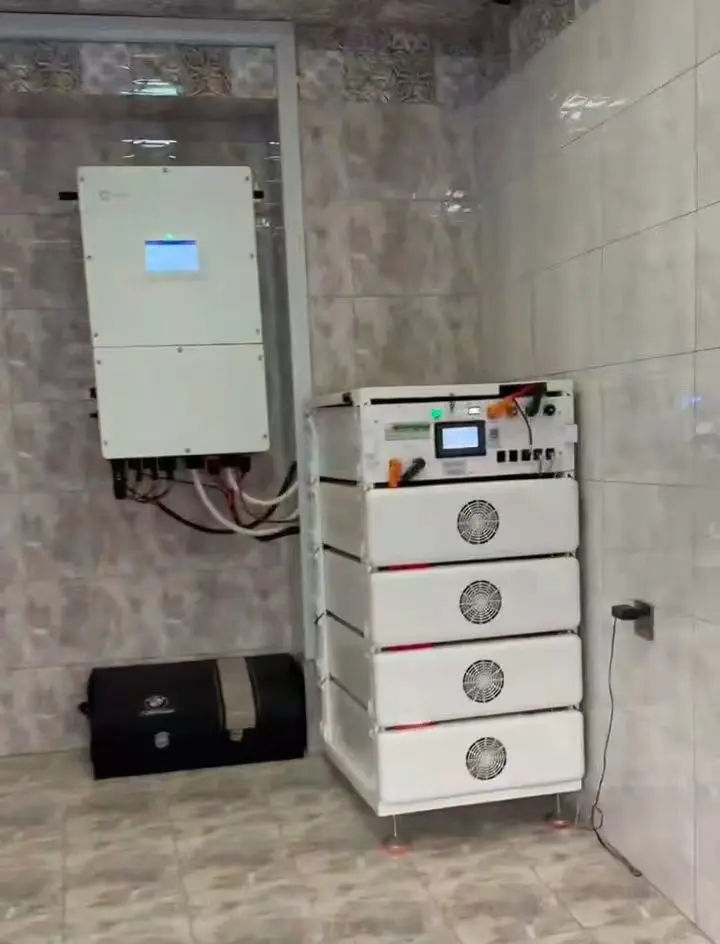

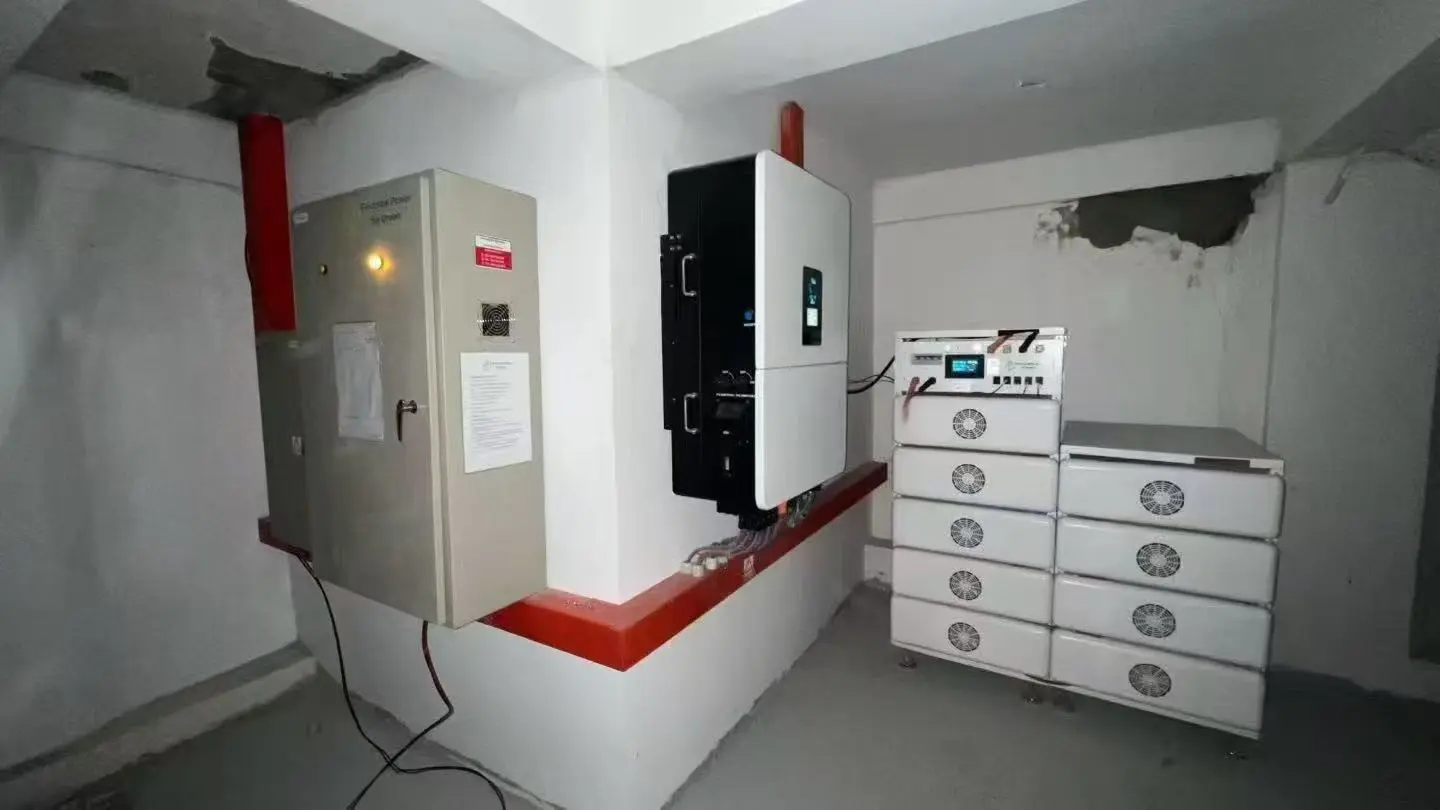

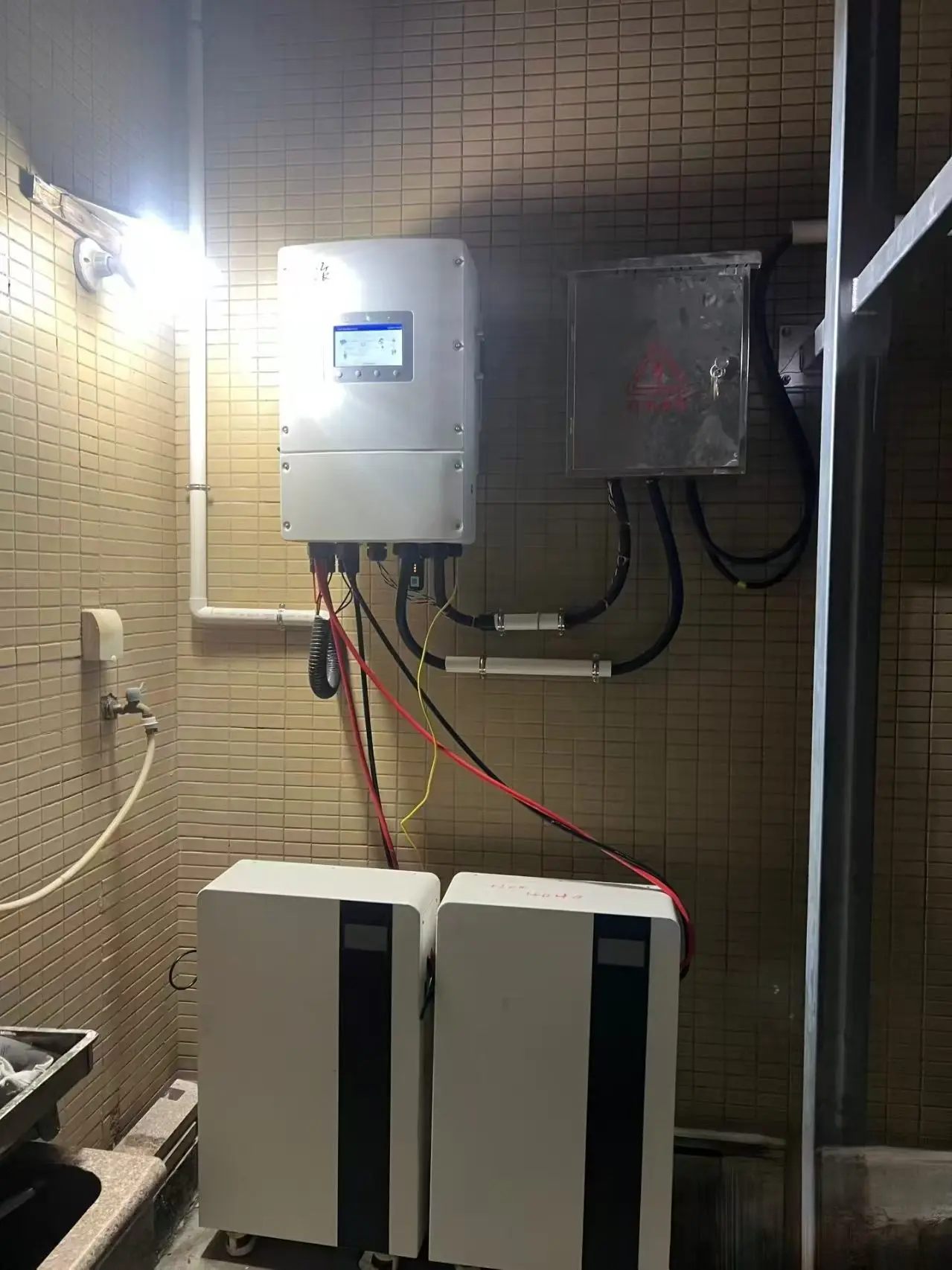

HSS Energy 주거용 및 분산형 저장 프로젝트에 선택된 현장 설치 사진이 제공되었습니다.

5. 배터리 관리 및 시스템 통합

가정용 축전지는 전기적, 디지털적으로 인버터에 연결되어야 합니다. BMS 구성, 충전/방전 전류 제한 및 통신 동작은 배터리 아키텍처와 함께 확인됩니다.

엔지니어링 점검	프로젝트 요구사항
전기 창	공칭전압, 충전전압, 차단전압, 인버터 입력범위
전력 성능	연속 및 피크 충전/방전 전류
의사소통	CAN 또는 RS485 프로토콜, SOC 보고, 경보 및 보호 상태
열 설계	배터리 플랫폼에 따른 자연 냉각 또는 팬 냉각
기계적 통합	벽, 바닥, 랙, 스택 또는 철골 설치
확장	인버터 및 BMS 설계와 일치하는 병렬 또는 직렬 아키텍처

Residential Energy Storage Solutions

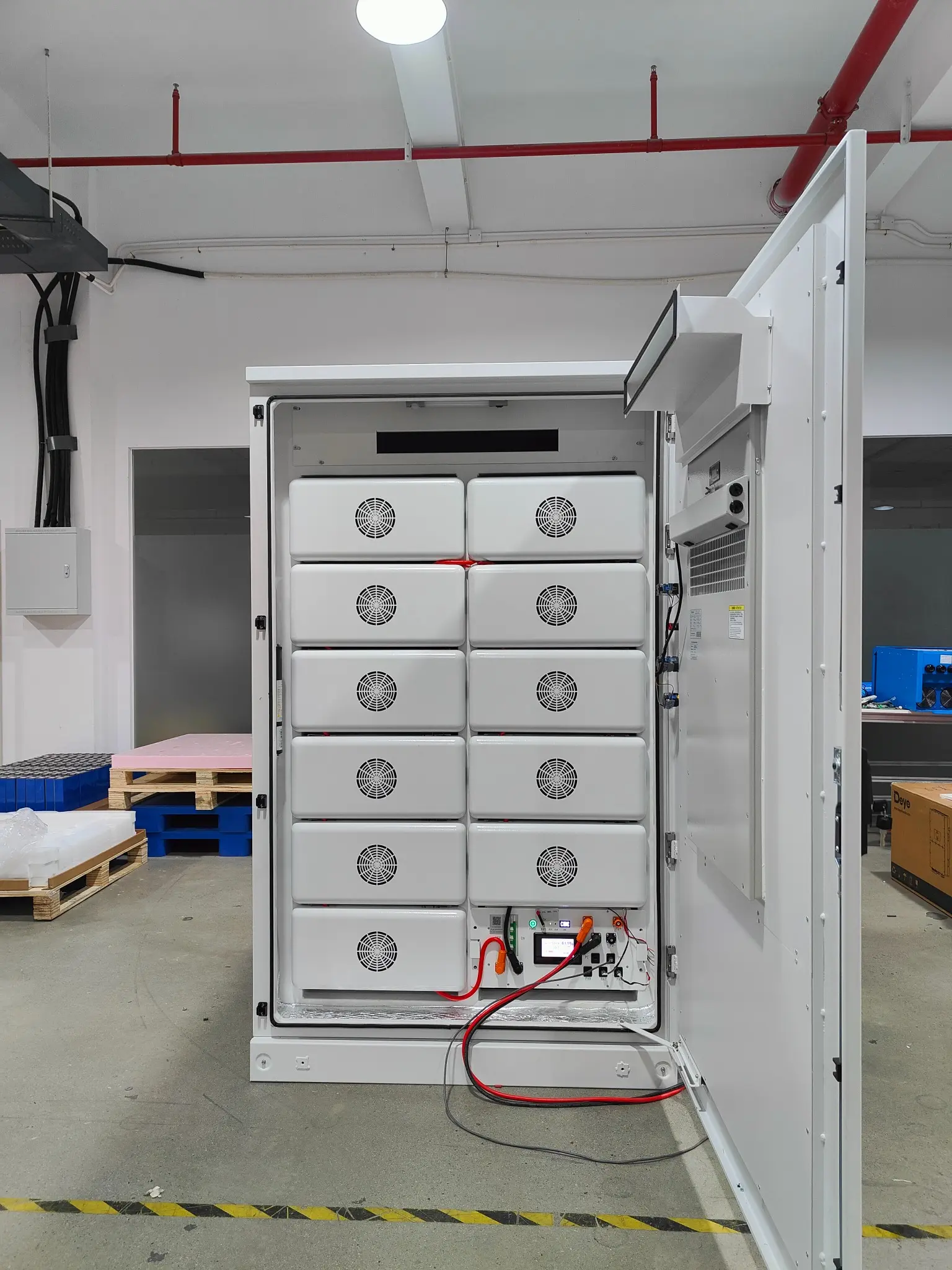

모듈형 배터리 시스템 통합 및 내부 전기 조립.

Residential Energy Storage Solutions

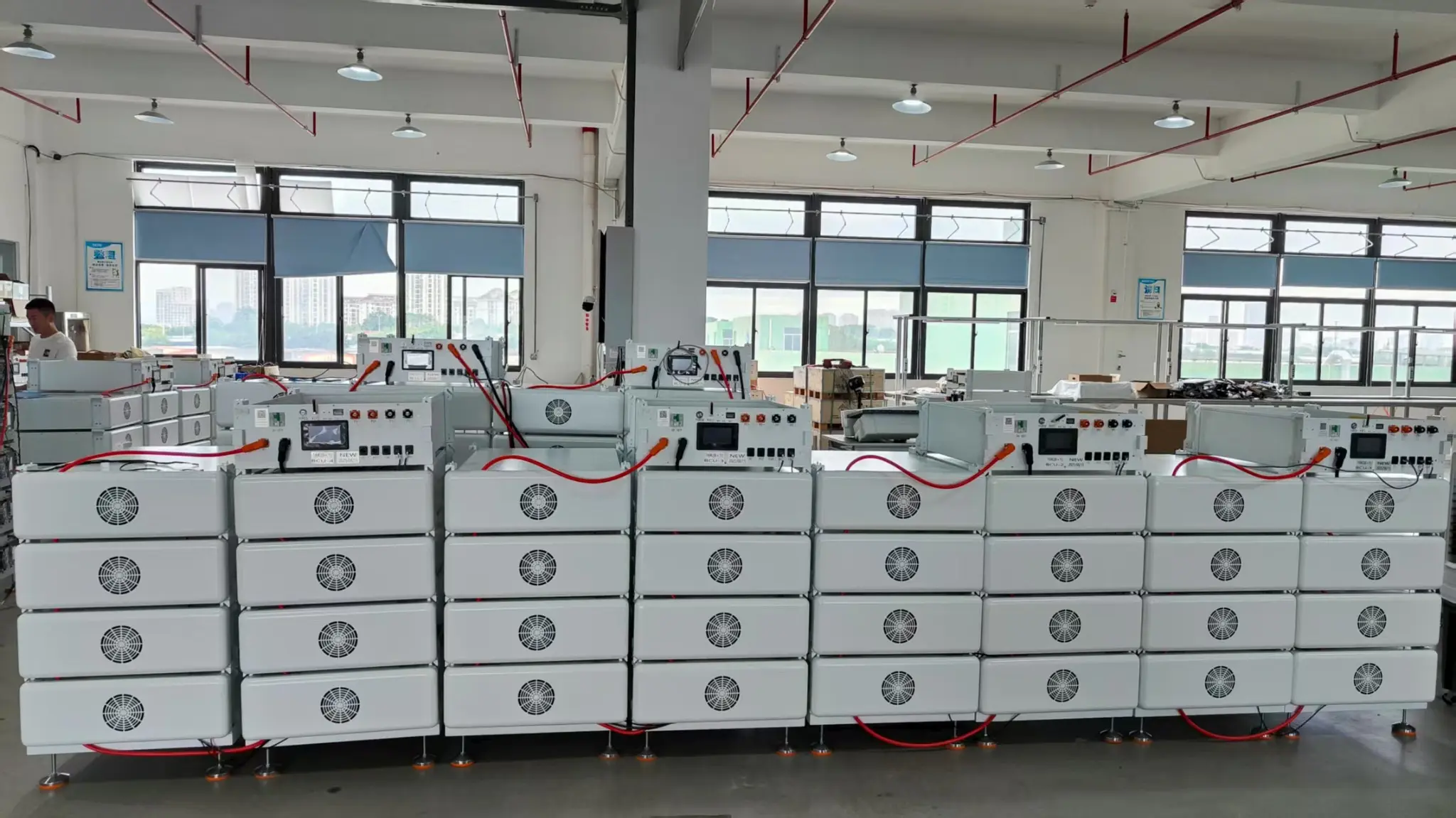

시스템 통합 전 조립 및 전기적 검증을 거치는 배터리 모듈.

선적 전 일반적인 검증

· 셀 및 모듈 일관성 검사

· 팩 전압, 극성 및 절연 점검

· 충방전 기능 검증

· BMS 보호 및 전류 제한 확인

· 필요한 경우 CAN/RS485 통신 확인

· 최종 배선, 커넥터 및 시스템 기능 검사

6. 규정 준수 문서 및 보증

선택한 배터리 제품에 대한 모델별 문서가 제공됩니다. 인증서 및 보고서 범위는 발행 또는 배송 전에 항상 정확한 모델과 비교하여 확인되어야 합니다.

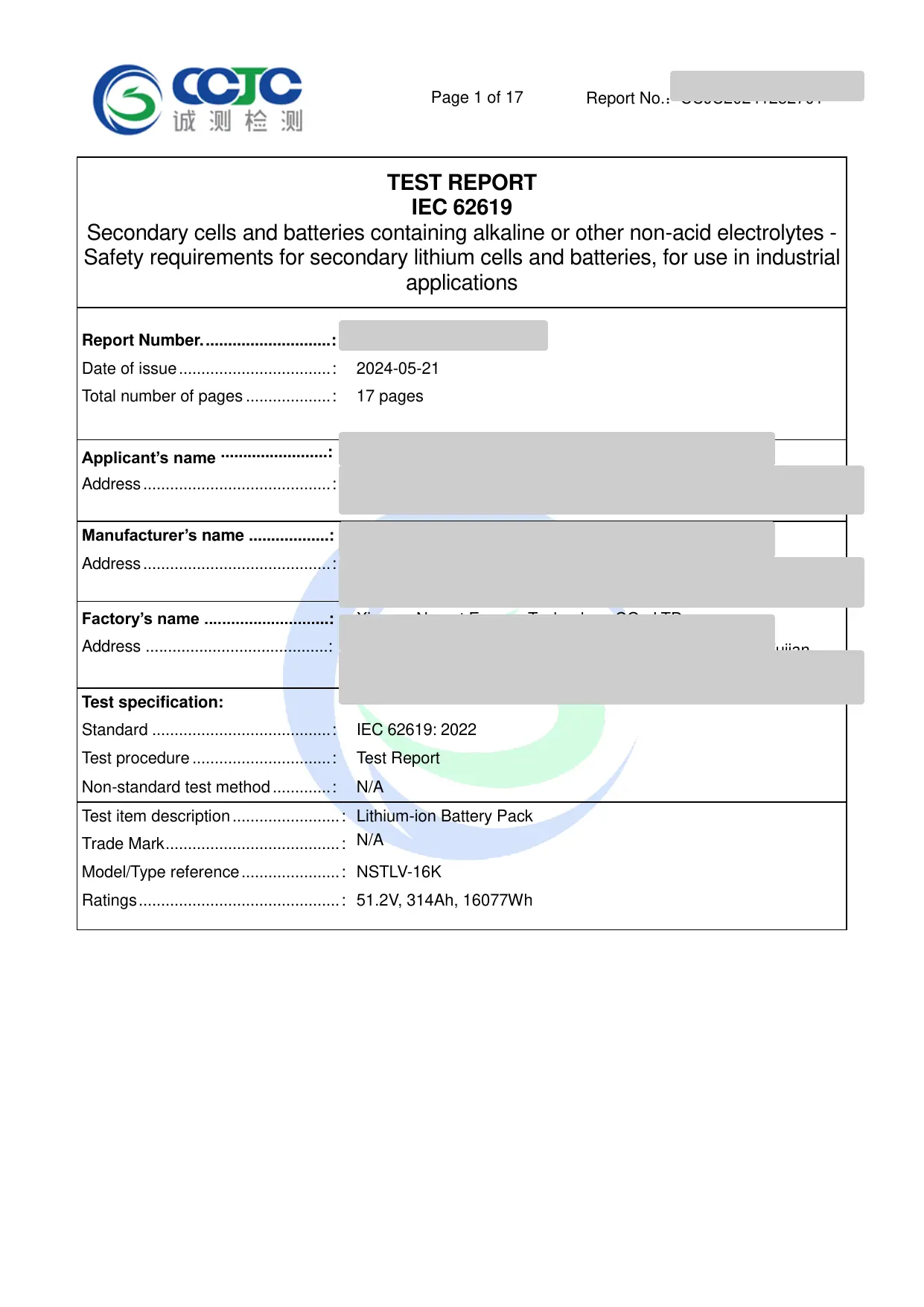

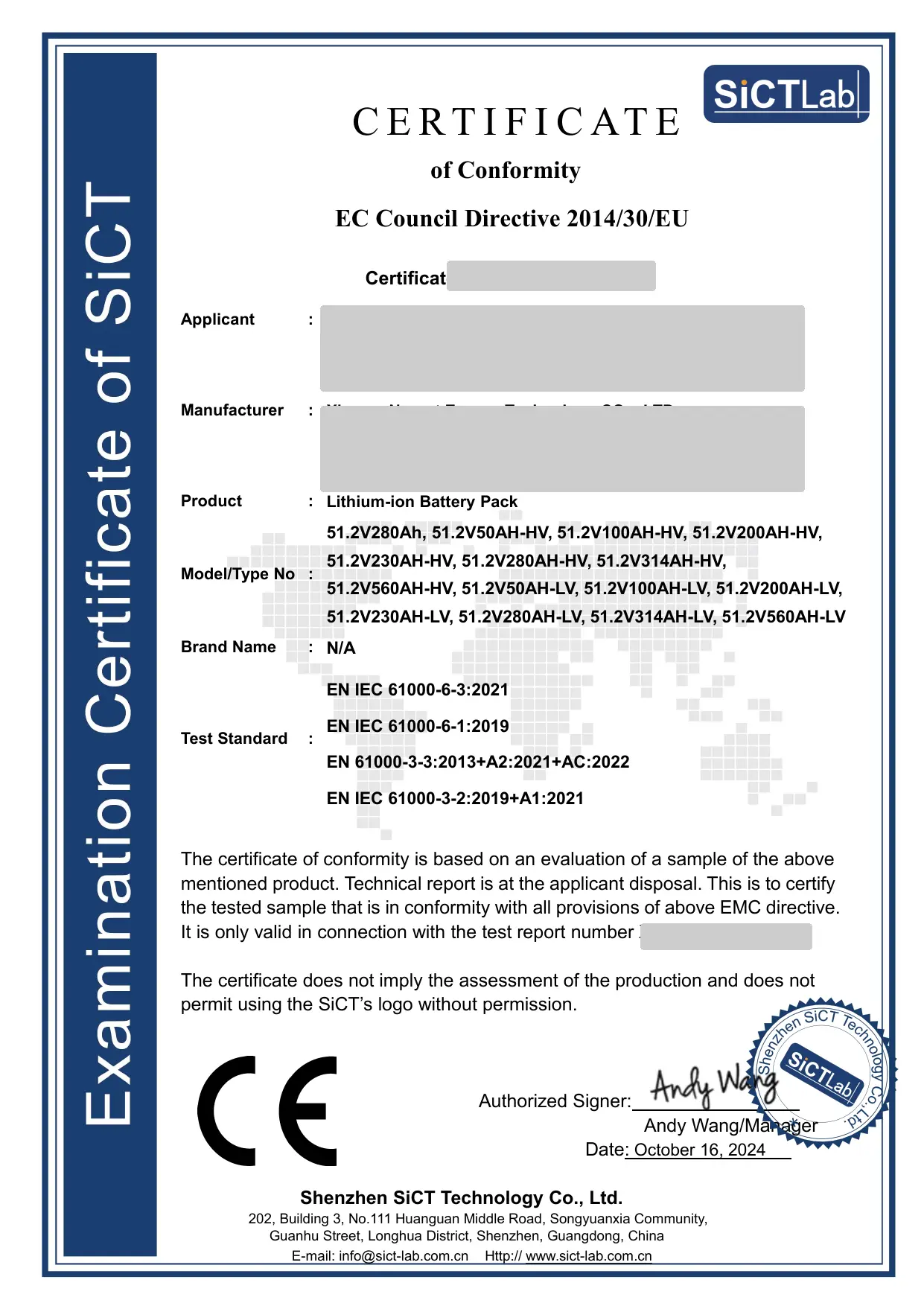

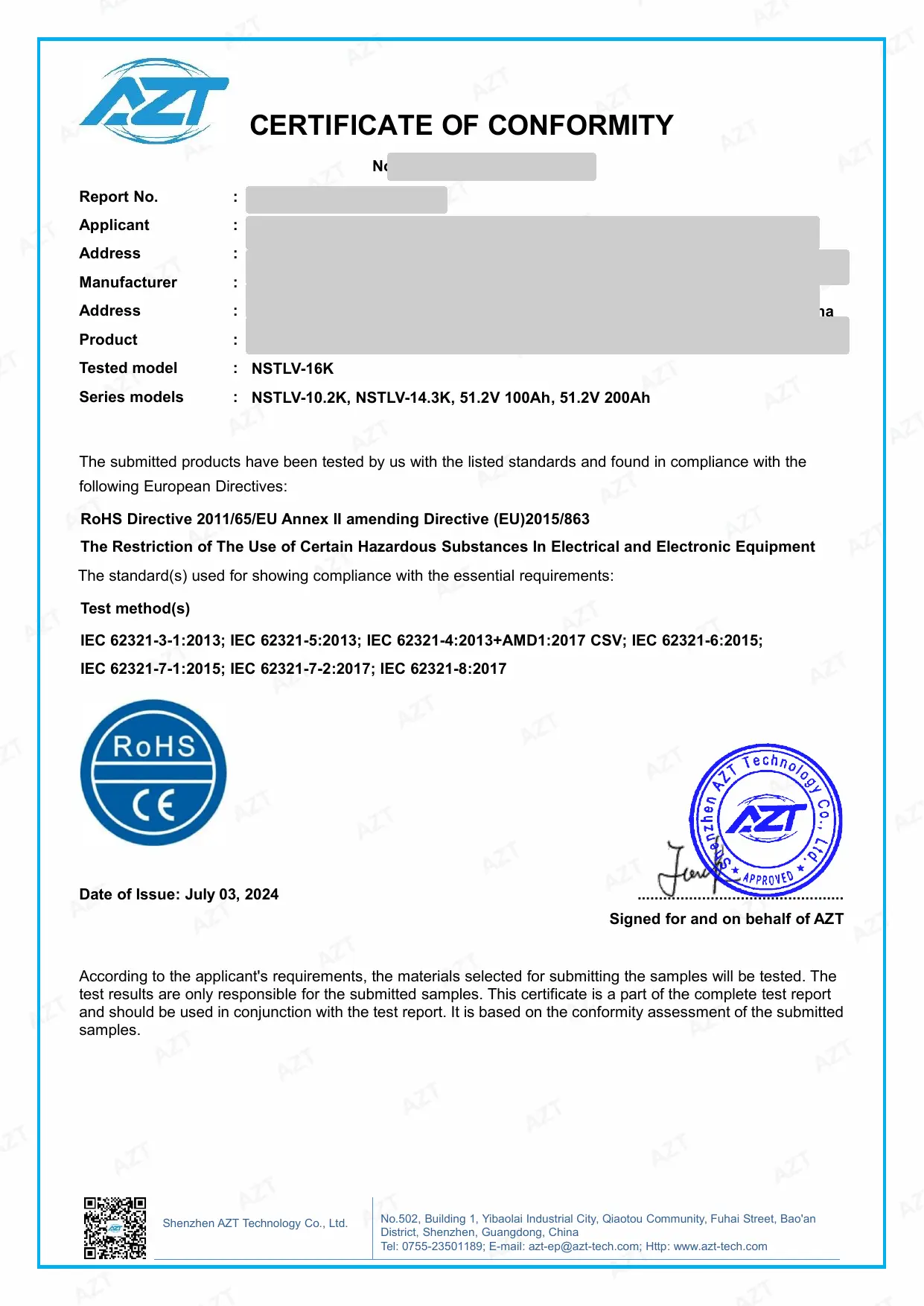

CE / EMC	RoHS 규제	IEC 62619	UN38.3

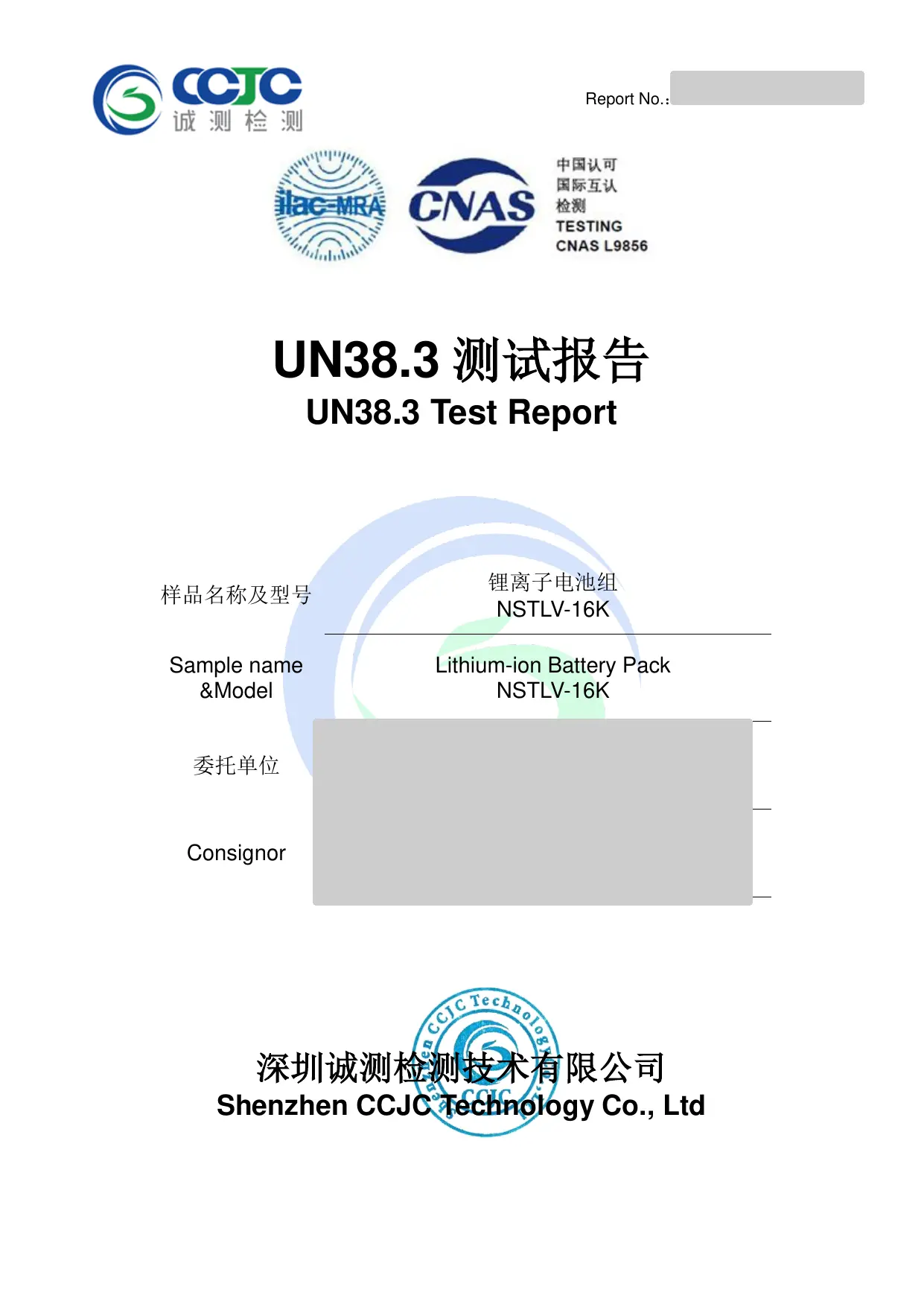

테스트된 NSTLV-16K 참조 모델에 대한 MSDS 문서도 제공됩니다. 요청 시 모델별 사본을 제공할 수 있습니다.

표준 보증 5년

연장된 보증 5년 추가 가능

선택한 배터리 모델 및 프로젝트 조건에 따라 보증 범위 및 연장 조건이 확인됩니다.

7. 시장 진입 고려사항

유럽

현재 CE/EMC 및 RoHS 문서는 해당 보고서에 나열된 모델에만 적용됩니다. EU 규정 2023/1542는 EMC/RoHS 외에 배터리 관련 의무 사항을 추가합니다. 2kWh를 초과하는 산업용 배터리는 2027년 2월 18일부터 배터리 여권이 필요합니다. 시장 출시 전에 정확한 모델, 기술 문서 및 경제적 운영자 의무를 확인하십시오.

호주

IEC 62619 및 UN38.3은 뒷받침하는 기술적 증거를 제공하지만 호주 시장 접근 및 청정 에너지 협의회 등재는 별도의 요구 사항입니다. 2026년에 CEC는 SA TS 5398로 전환됩니다. 2027년 1월 1일부터 새로운 승인 배터리 목록 신청은 SA TS 5398에 따라서만 허용됩니다.

중동

요구 사항은 국가마다 다릅니다. 사우디아라비아 프로젝트는 전기 배터리에 대한 SASO 기술 규정과 해당 SABRE 적합성 경로를 확인해야 합니다. UAE에서는 기술 규정이 적용되는 제품에 MoIAT를 통한 UAE 적합성 인증서가 필요할 수 있습니다. 공인된 실험실 테스트 보고서는 신청 패키지의 일부를 구성합니다.

규정 참고 사항: 요구 사항은 시간이 지남에 따라 변경됩니다. 시장별 규정 준수 주장을 게시하기 전에 현재 모델 범위, 현지 목록 경로, 라벨, 수입업자 의무 및 운송 문서를 확인하십시오.
